Product Description
Обща информация
|
Поле |
Подробности |
|---|---|
|
Производител |
Schneider Electric |
|
Модел/Номер на част |
47600 |
|
Описание |

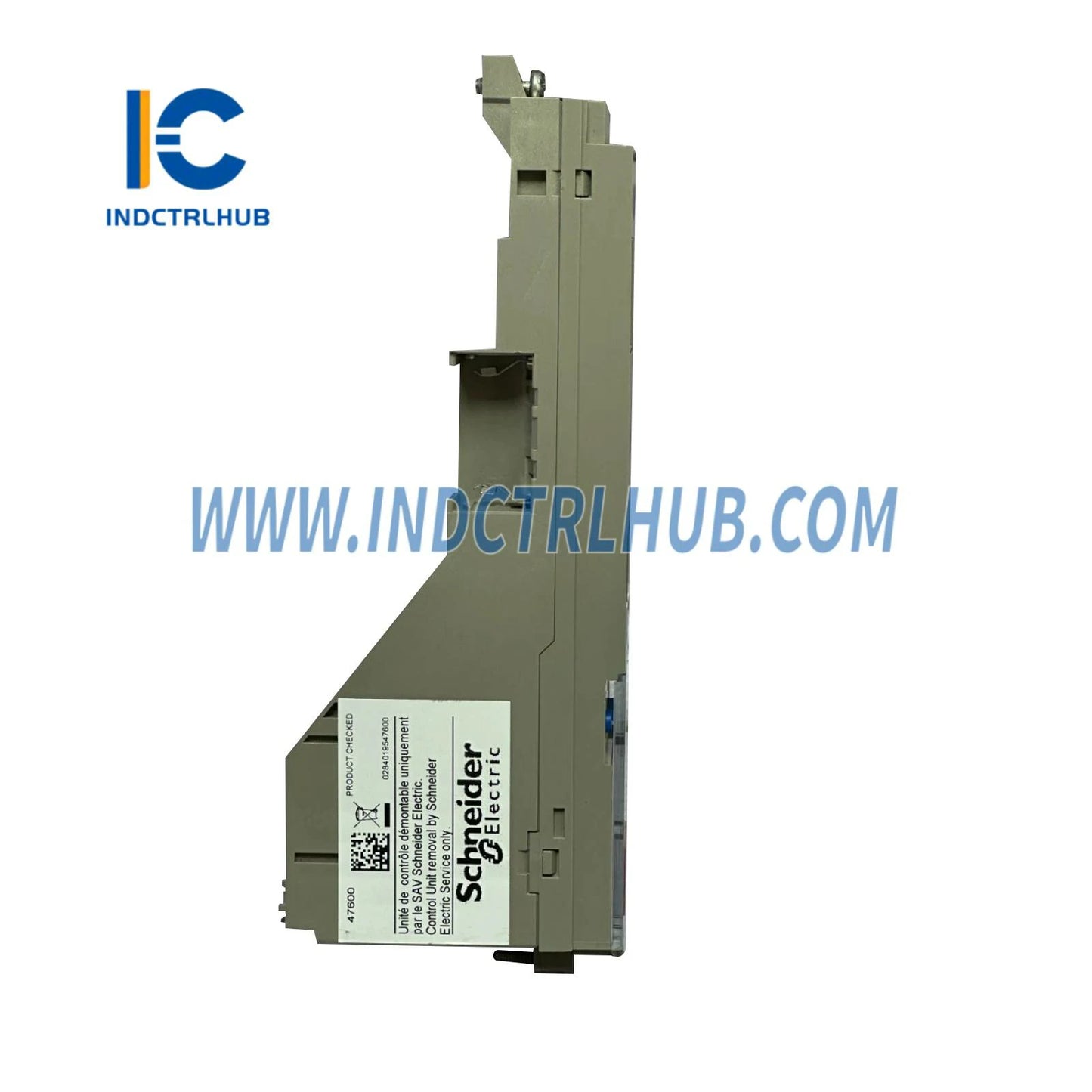

Управляващ блок MicroLogic 2.0E, MasterPact NT/NW, основни защити LI, измерване на енергия |
Спецификации
Основни спецификации
|
Параметър |
Стойност |
|---|---|
|
Тип продукт |
Контролен блок |
|
Име на изключващия блок |
MicroLogic 2.0 E |
|
Технология на изключващия блок |
Електронен |
|
Съвместими серии |
MasterPact NT, NW, MT; Compact NS |
|
Приложение |
Разпределение |
|
Брой полюси |
3P, 4P |
|
Описание на защитените полюси |
3t, 4t, 3t + N/2 |
|
Функции на защитата на трип устройството |
Основна защита |
|
Видове защита |
Претоварване (дългосрочно), мигновено късо съединение |
|
Номинал на трип устройство (при 50°C) |
630 A до 6300 A |
|
Тип мрежа |
AC |
|
Честота на мрежата |
50/60 Hz |
|
Режим на монтаж |
Фиксиран, изваждащ се |
Настройки за защита
|
Параметър |
Стойност |
|---|---|
|
Тип регулиране на дългосрочното включване (Ir) |
Регулируемо (9 настройки) |
|
Обхват на регулиране на дългосрочното включване |
От 0.4 до 1 x In |
|
Тип регулиране на дългосрочното забавяне (tr) |
Регулируемо (9 настройки) |
|
Обхват на регулиране на дългосрочното забавяне |
- 0.7–16.6 s @ 7.2 x Ir- 0.7–24 s @ 6 x Ir- 12.5–600 s @ 1.5 x Ir |
|
Термична памет |
20 минути |
|
Тип настройка на моментното включване (Ii) |
Регулируемо (9 настройки) |
|
Обхват на настройка на моментното включване |
1.5 до 10 x Ir |
|
Защита от земно изтичане |
Без |
|
Зонално селективно взаимно блокиране (ZSI) |
Без |
Дисплей и комуникация
|
Параметър |
Стойност |
|---|---|
|
Локална сигнализация |
3 червени LED (електрическа повреда), 1 червен LED (вътрешна грешка) |
|
Тип дисплей |
Цифров |
|
Възможности за измерване |
Енергиен метър |
|
Данни за комуникация |
За отчитане на измервания, защита и настройки на алармата |
Спецификации за околната среда
|
Параметър |
Стойност |
|---|---|
|
Работна температура |
-25 до 70 °C |
|
Температура на съхранение |
-40 до 85 °C |
Информация за опаковане
|
Параметър |
Опаковка 1 |
Опаковка 2 |
|---|---|---|
|
Тип единица |
PCE |
S03 |
|
Брой единици |
1 |
15 |
|
Височина |
6.6 см |
30.0 cm |
|
Ширина |
8.0 cm |
30.0 cm |
|
Дължина |
21.7 cm |
40.0 cm |
|
Тегло |
273.0 g |
4.522 kg |
