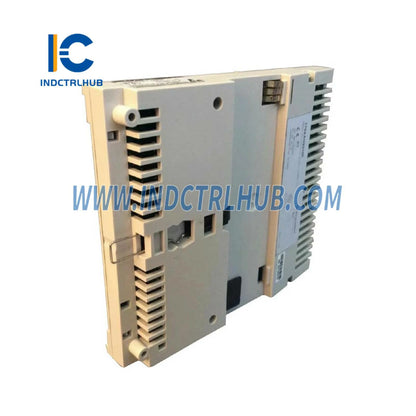

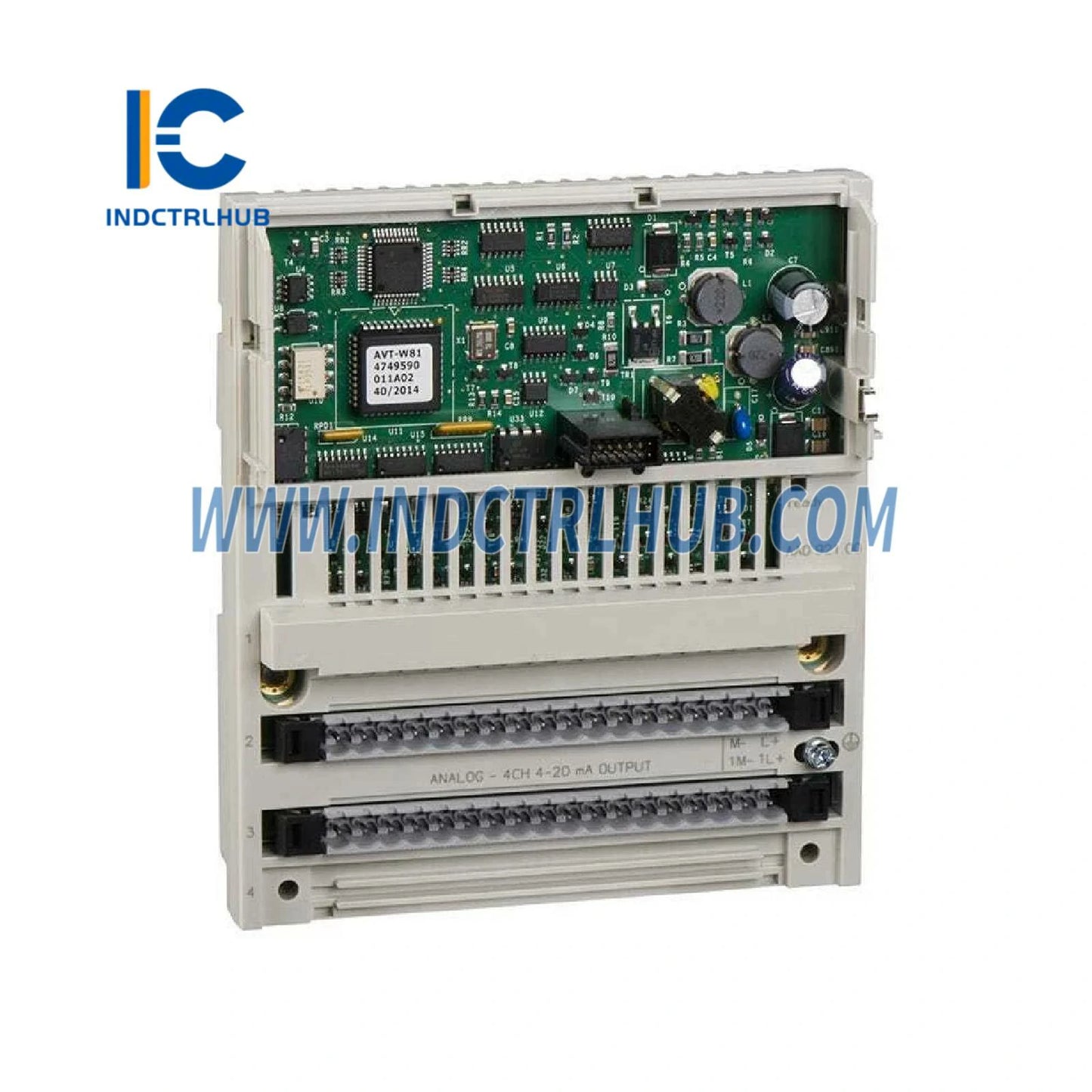

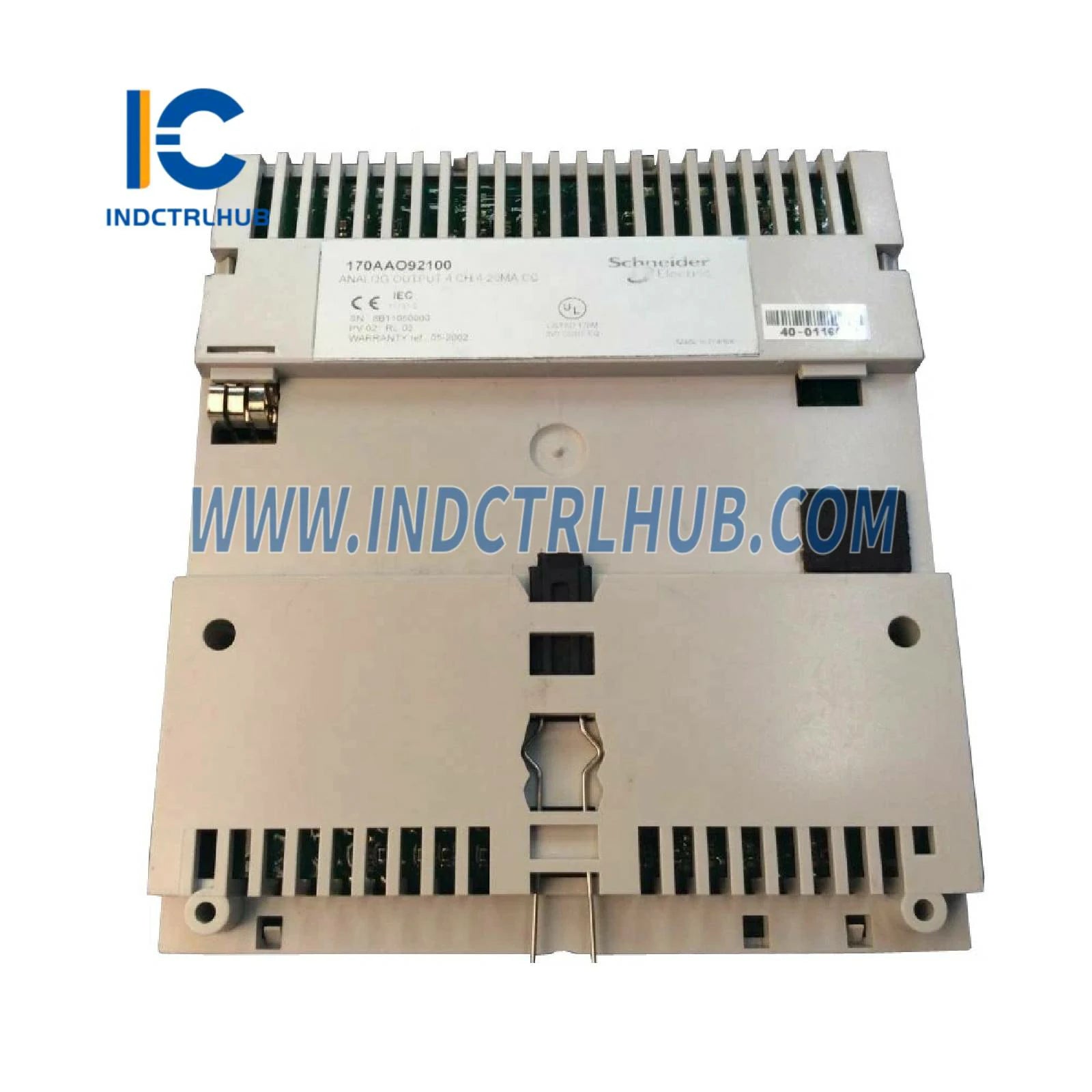

Schneider 170AAO92100 Разпределен аналогов изходен модул

Производител

Schneider Electric

Модел/номер на част

170AAO92100

Продуктова гама

Автоматизационна платформа Modicon Momentum

Тип продукт

Аналогова изходна основа

Описание

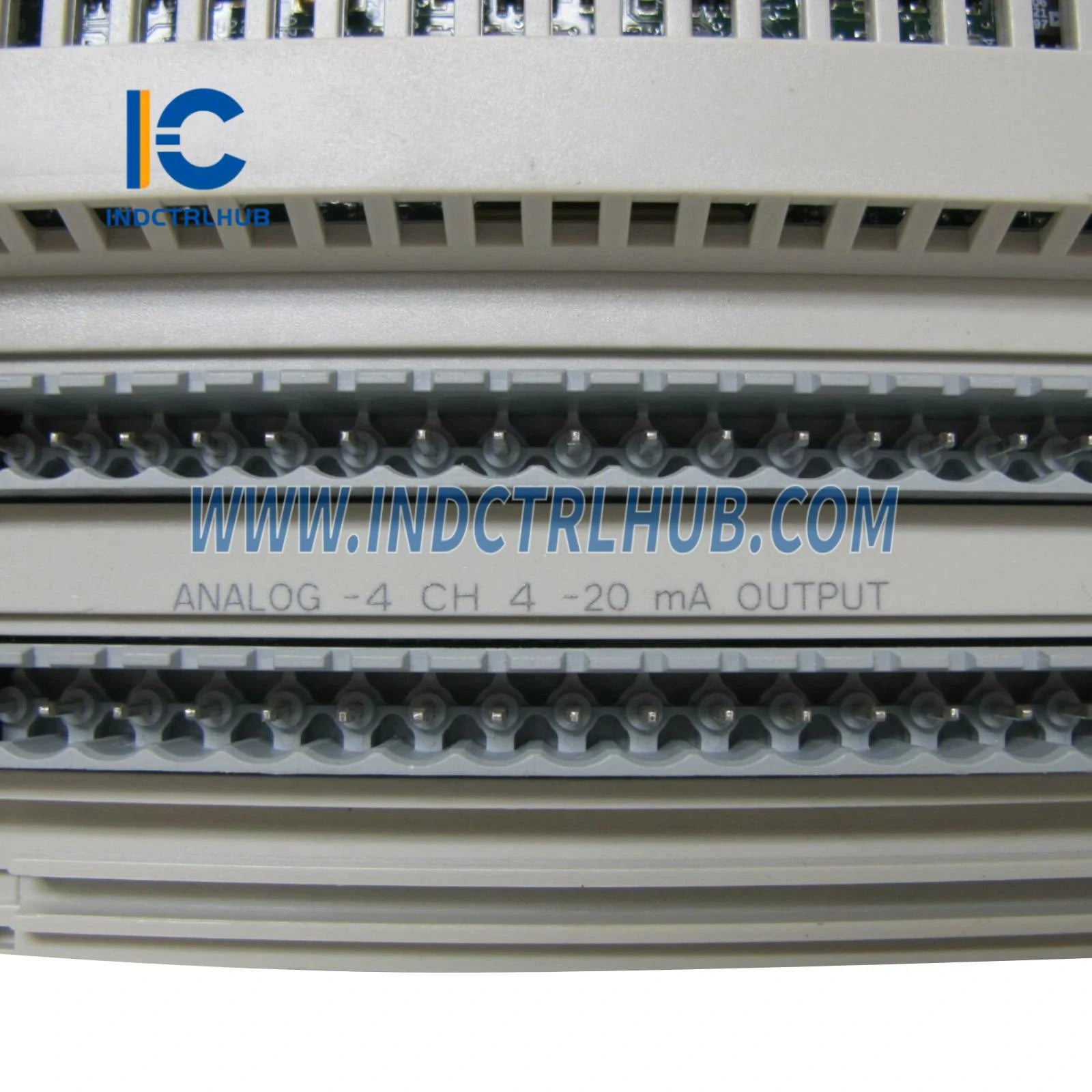

Разпределен аналогов изходен модул _ 4 изхода _ 4_20 mA

Аналогови изходни канали

4

Формат на данните

Пълен 16-битов подписан

Изходни диапазони

±10 V (_ 1 kΩ товар), 4_20 mA (_ 0.6 kΩ товар)

Пълен обхват

10 V ±10 V; 2 mA (4_20 mA)

Максимална товарна капацитивност

1 µF

Абсолютна грешка на точността

±0.2% FS (±10 V при 25°C), ±0.25% FS (±10 V при 60°C), ±0.4% FS (4_20 mA при 25°C), ±0.5% FS (4_20 mA при 60°C)

Температурен дрейф

±10 %oFS/°C (±10 V при 60°C), ±30 %oFS/°C (4_20 mA при 60°C)

Време за обновяване

2 ms

Режими на състояние при повреда

Задържане, Нулиране до пълен мащаб, Нулиране до нула

Изолация (от канал до земя)

500 V AC за 1 минута

Защита от късо съединение

Да, в напрежителната верига

Тип защита

Вътрешен 2 A бавен предпазител

Външно захранване

±30 V DC, 24 V DC

Допустимо напрежение в общ режим

250 V (AC: 47_63 Hz, DC)

Защита срещу обратна полярност

Вътрешен

Консумация на ток

150 mA при 24 V DC (изпълнителен механизъм), 530 mA при 24 V DC (основа)

Локално сигнализиране

4 LED индикатора (статус на канала)

Формат на модула

Стандарт

Работна температура

0_60 °C

Температура на съхранение

-40_85 °C

Относителна влажност

95% (без кондензация)

Работна надморска височина

_ 5000 м

Устойчивост на ESD

4 kV (контакт), 8 kV (въздух), съвместим с IEC 801-2

Устойчивост на ЕМ поле

10 V/m, 80_1000 MHz, съвместим с IEC 801-3

Защитно третиране

TC

Сертификати

UL, CSA, CE

Височина

125 мм

Ширина

141.5 мм

Дълбочина

47.5 мм

Нетно тегло

0.215 кг

БР.

1

5.5 (В) x 18 (Ш) x 26 (Д)

375 г

S03

10

30 (В) x 30 (Ш) x 40 (Д)

3.75 кг

P06

80

75 (В) x 40 (Ш) x 80 (Д)

45 кг
