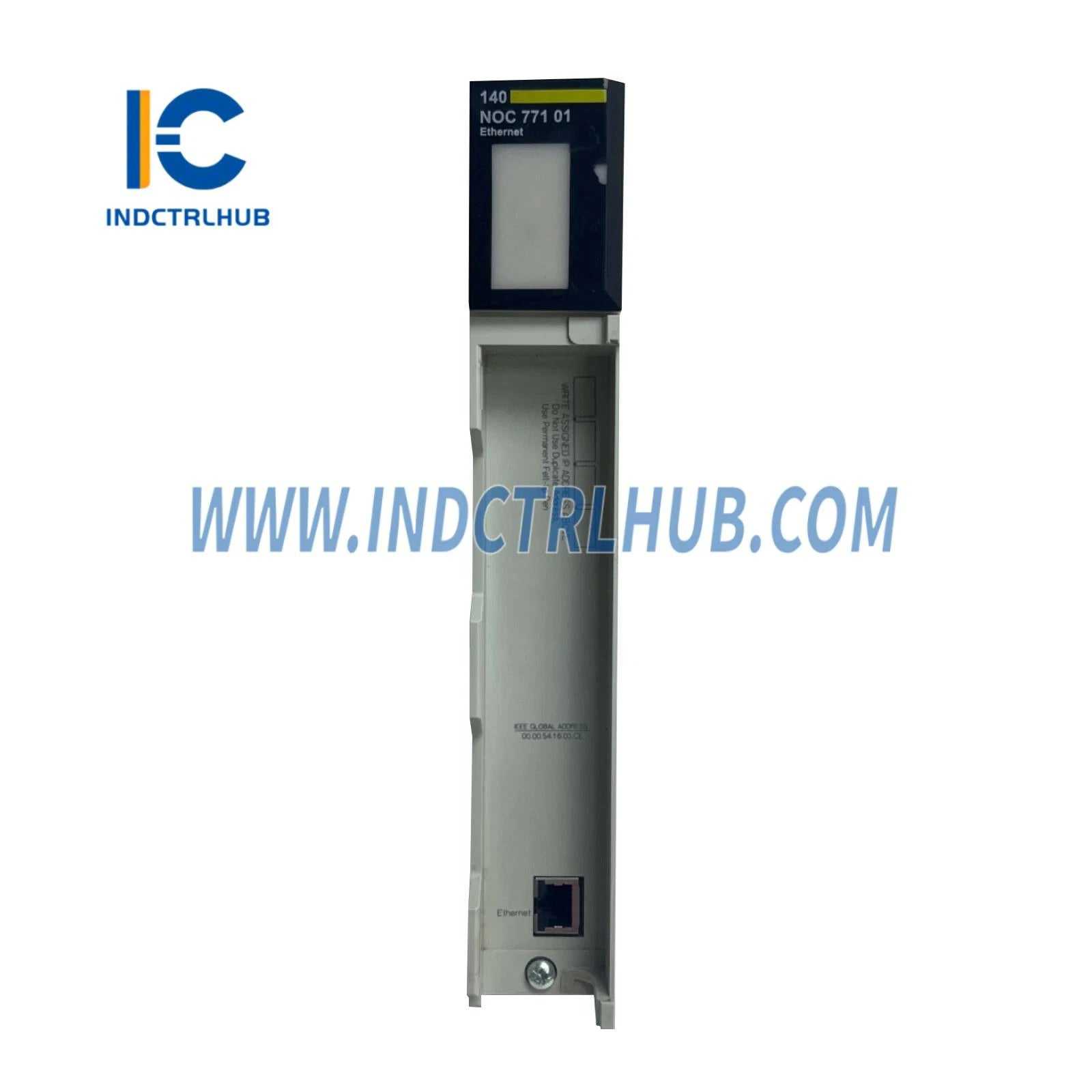

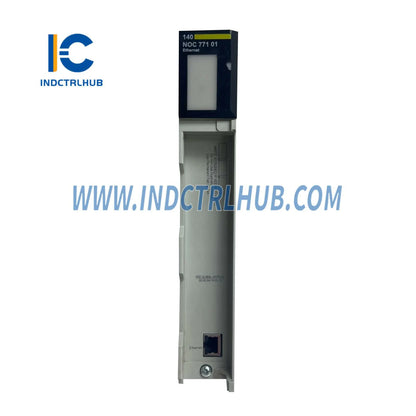

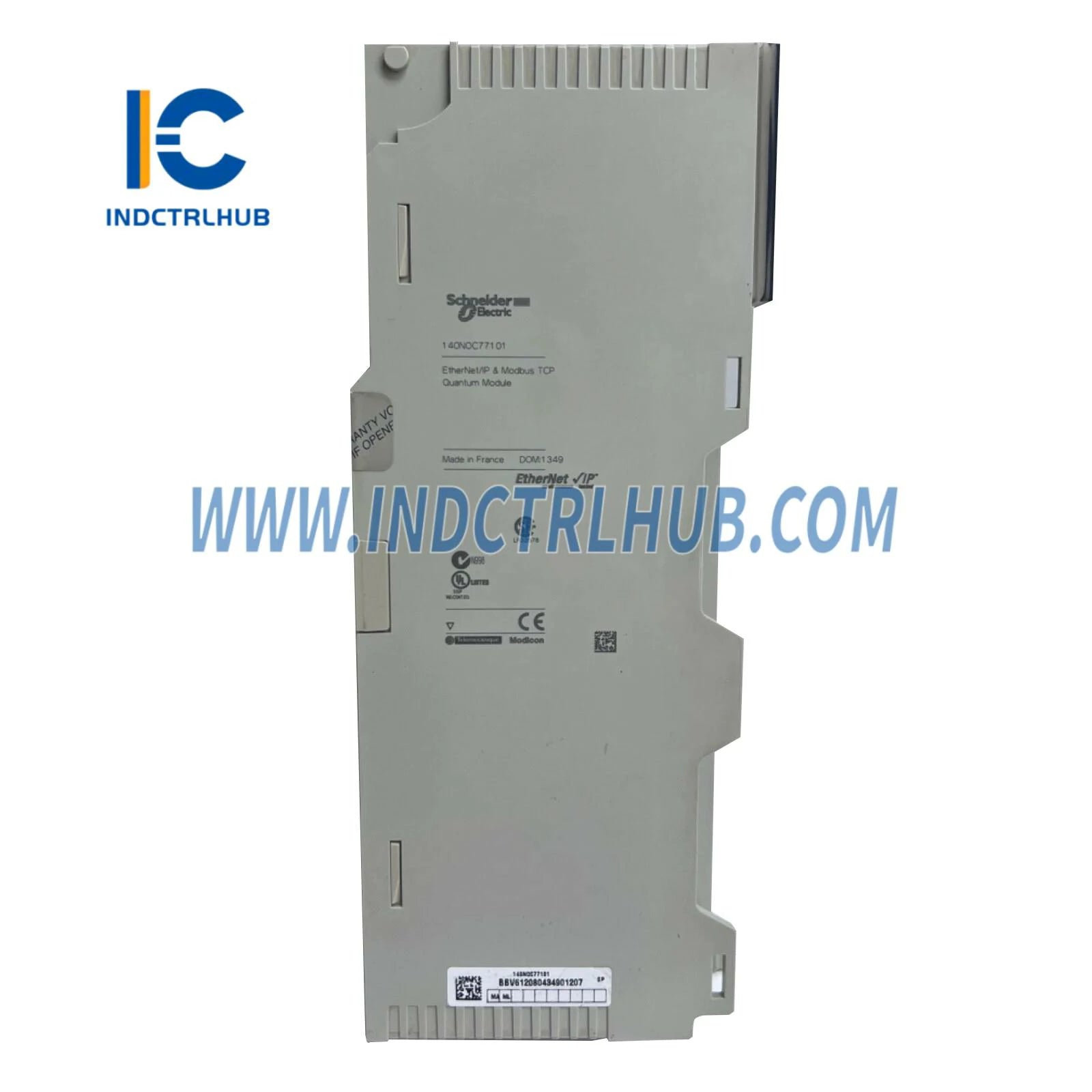

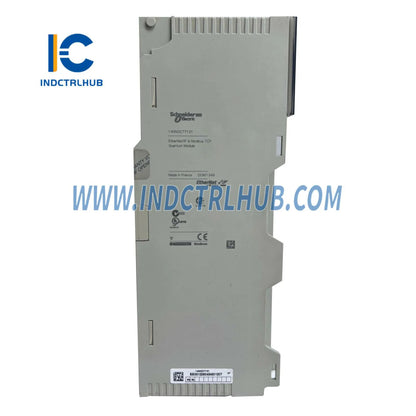

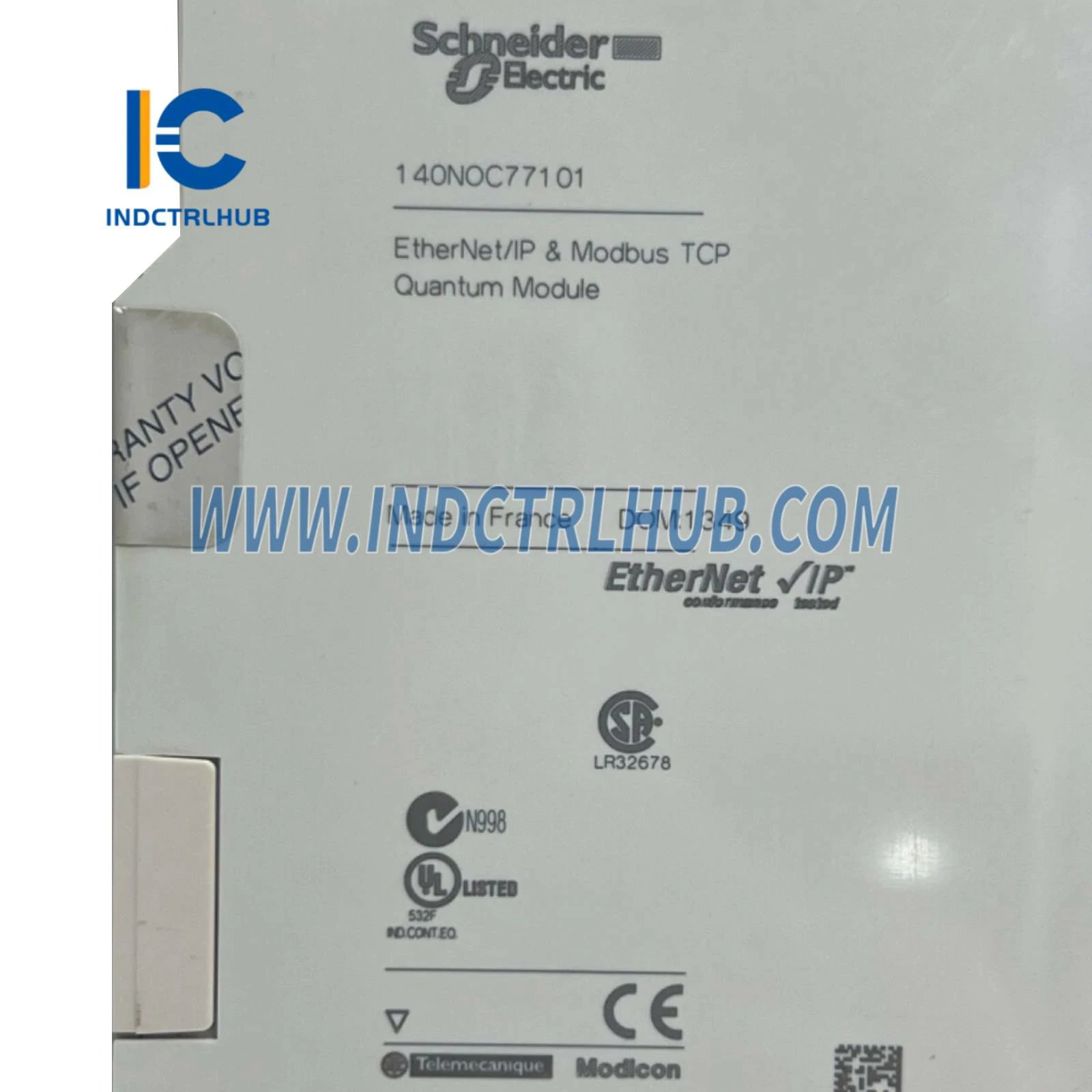

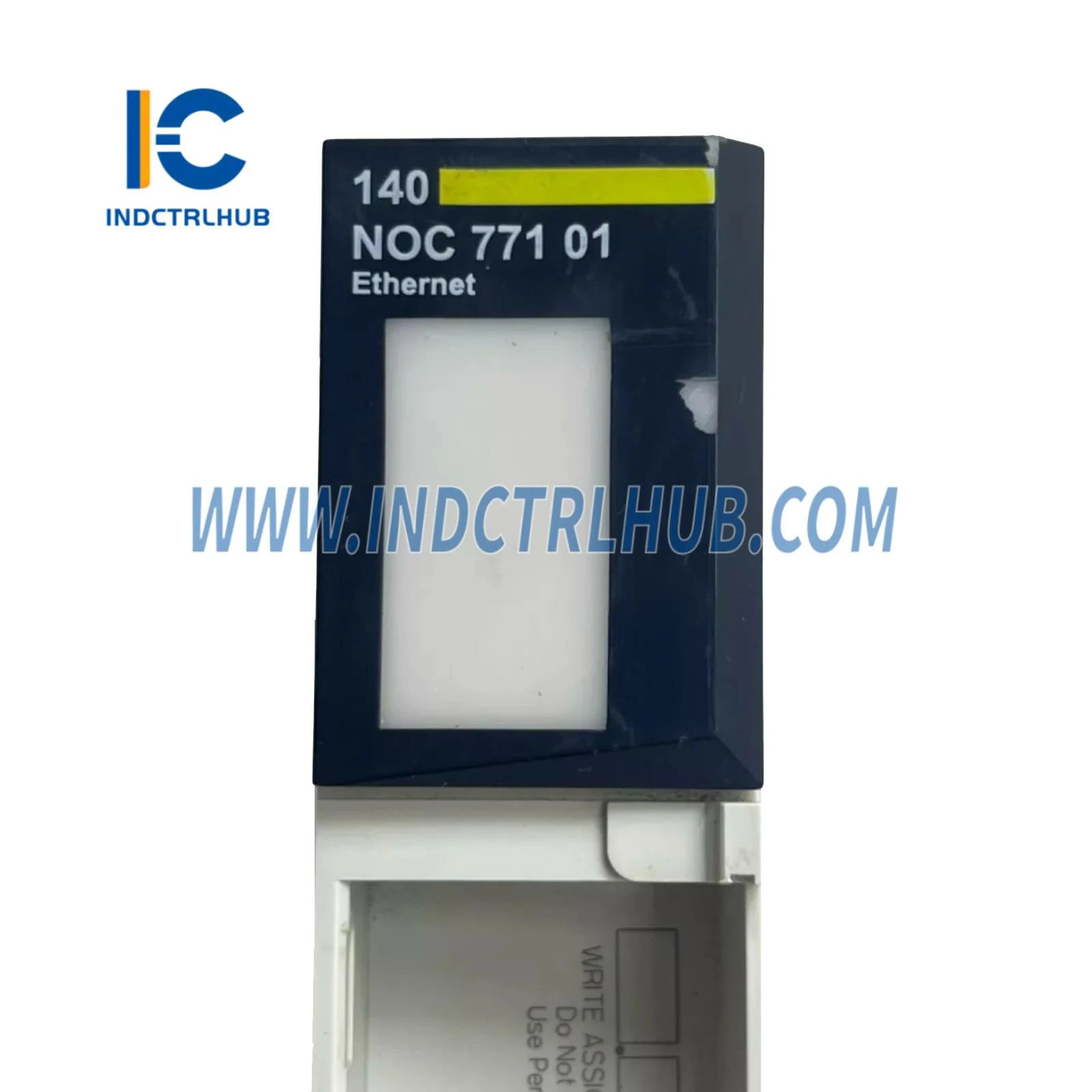

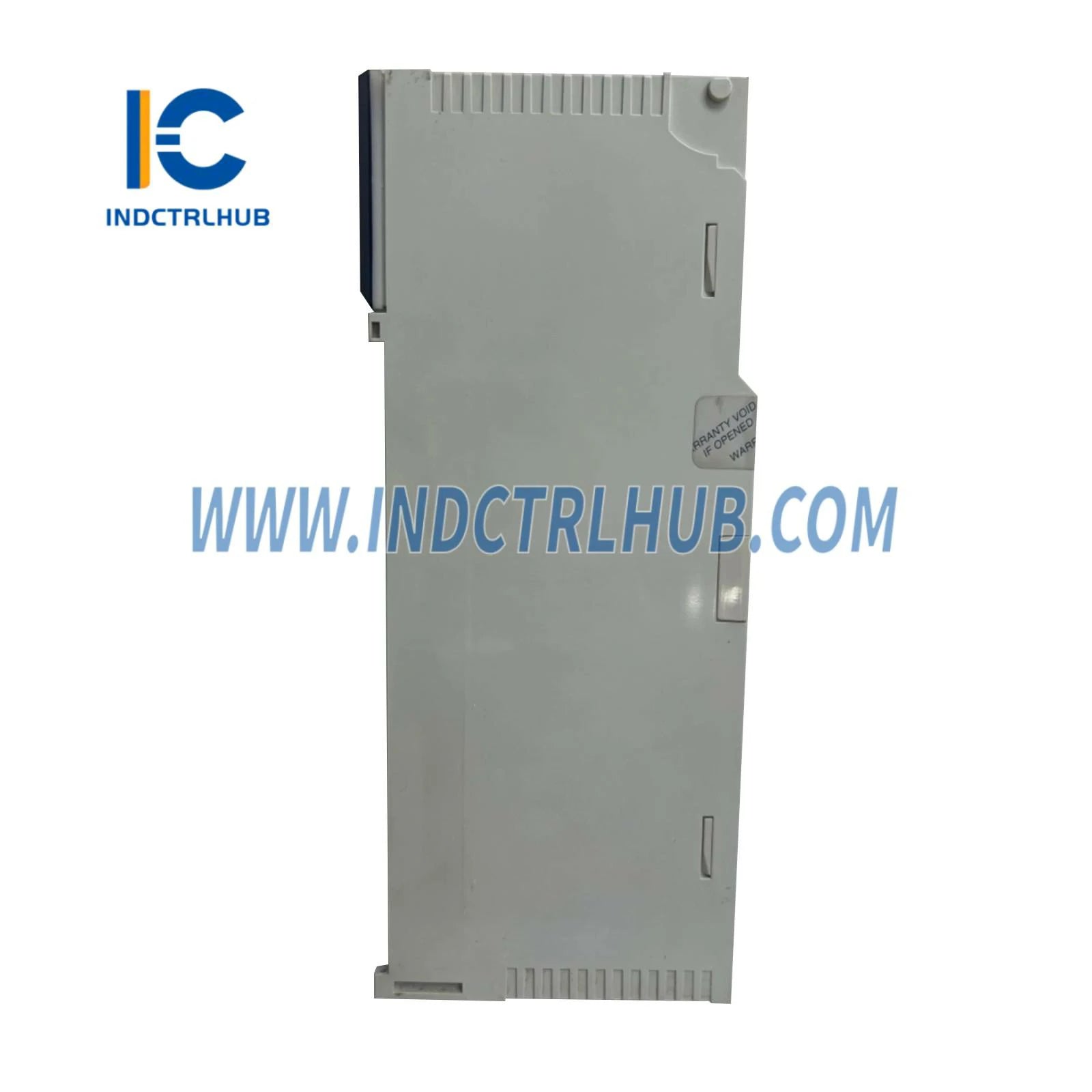

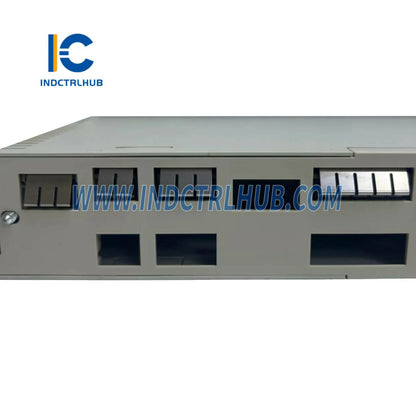

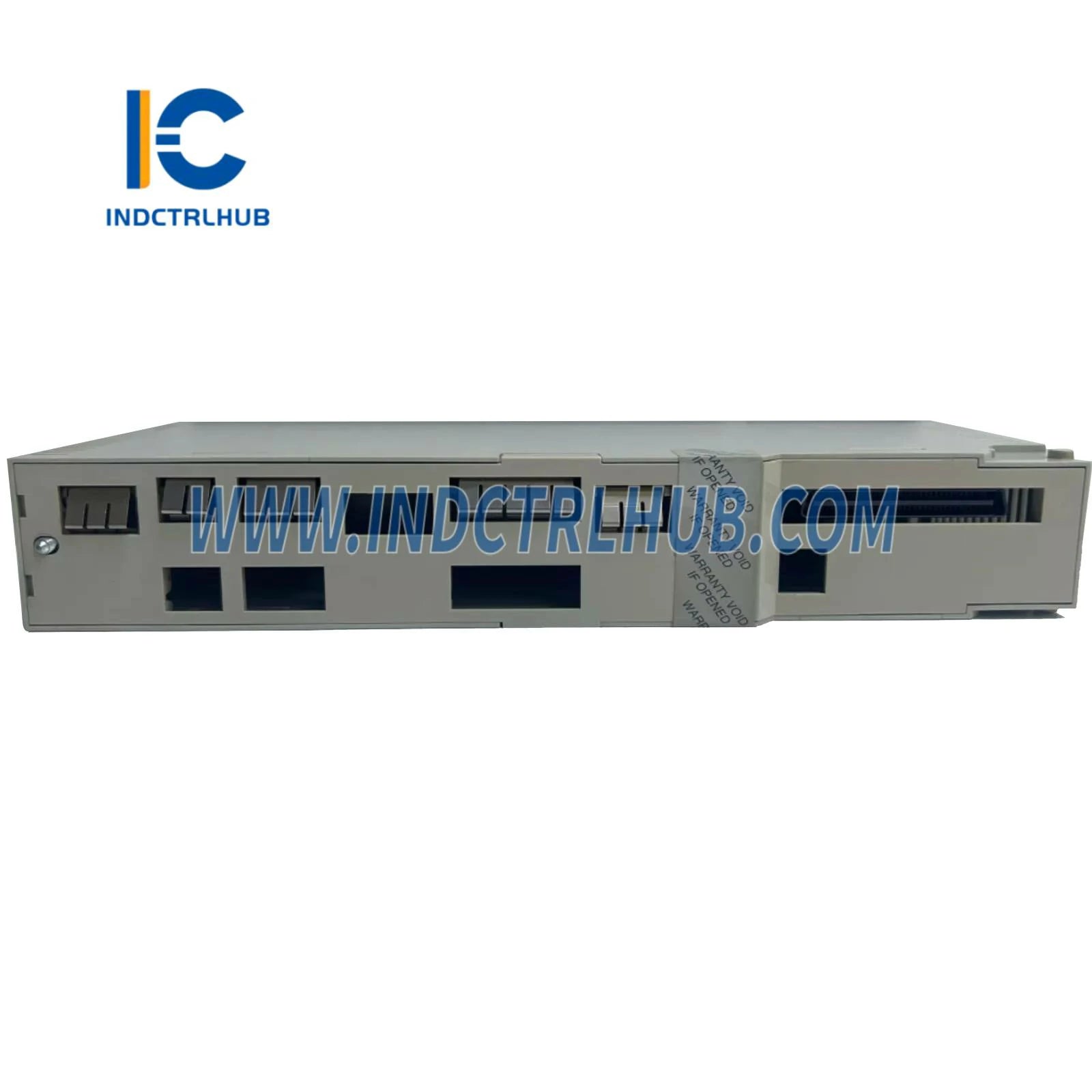

Schneider 140NOC77101 Modicon Quantum Ethernet комуникационен модул
Schneider 140NOC77101 Modicon Quantum Ethernet комуникационен модул
Manufacturer: Schneider
Product No.: 140NOC77101
Condition:1000 в наличност
Product Type: Модикон Квантум Етернет комуникационен модул
Product Origin: USA
Payment: T/T, Western Union
Weight: 448g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Обща информация
|
Поле |
Подробности |
|---|---|
|
Производител |
Schneider Electric |
|
Модел/номер на част |
140NOC77101 |
|
Описание |
Modicon Quantum Ethernet комуникационен модул _ RJ45 _ 10/100 Mbit/s |
|
Асортимент от продукти |
Автоматизационна платформа Modicon Quantum |
|
Тип продукт |
Ethernet комуникационен модул |
_
_
Техническа информация
|
Спецификация |
Подробности |
|---|---|
|
Съвместимост на продукта |
Всички Unity CPU-та |
|
Комуникационни протоколи |
EtherNet/IP, Modbus TCP |
|
Режим на обмен |
Пълен дуплекс |
|
Максимален брой връзки |
128 |
|
Скорост на предаване |
10/100 Mbit/s |
|
Резервиране |
Не (само самостоятелен) |
|
Уеб сървър |
Прозрачен готов клас B30 |
|
Комуникационни услуги |
DHCP/BootP сървър__CIP имплицитни съобщения (I/O комуникация)__CIP експлицитни съобщения (клиент и сървър)__Modbus TCP съобщения__SOAP XML Web (клиент/сървър)__SNMP агент__FDR сървър |
|
Среда за предаване |
Увит чифт |
|

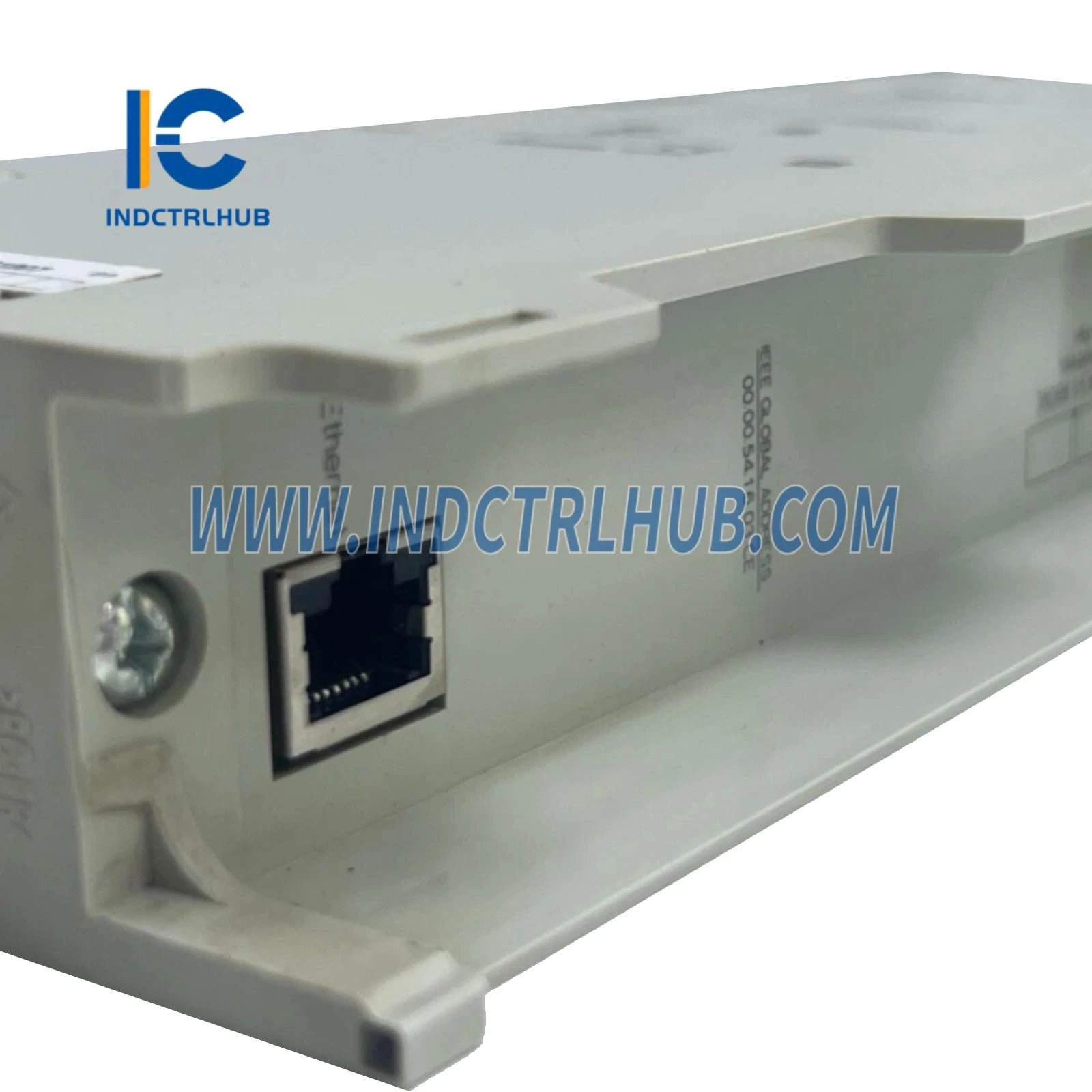

Ethernet порт |
RJ45 (10BASE-T/100BASE-TX) |
|
Захранване |
Захранва се чрез рамката |
|
Консумация на ток |
400 mA при 5 V DC |
|
Формат на модула |
Стандарт |
|
Нетно тегло |
0.345 кг |
_
_
Локално сигнализиране (LED индикатори)
|
Функция на LED |
Цвят |
|---|---|
|
Комуникация по шината |
Зелено (Active) |
|
Статус на конфигурацията |
Зелено (Ready) |
|
Скорост на връзката |
Зелено (100MB) |
|
Връзка в Ethernet мрежа |
Зелено (Link) |
|
Състояние на модула |
Зелено/Червено (Mod Status) |
|
Статус на мрежовата комуникация |
Зелено/Червено (Net Status) |
|
Режим на пълнодуплексна връзка |
Зелено (Fduplex) |
|
Активност на предаване |
Зелено (TxActive) |
_
_
Спецификации за околната среда
|
Спецификация |
Подробности |
|---|---|
|
Степен на защита IP |
IP20 |
|
Работна температура |
0_60 °C |
|
Относителна влажност |
10_95 % @ 60 °C, без кондензация |
_
_
Стандарти & Сертификати
|
Стандарти |
EN 55011, EN 61131-2, IEEE 802.3 |
|---|---|
|
Сертификати |
UL 508, CSA C22.2 No 142, FM 3611 Клас 1 Деление 2, Merchant Navy, ODVA |
_
_

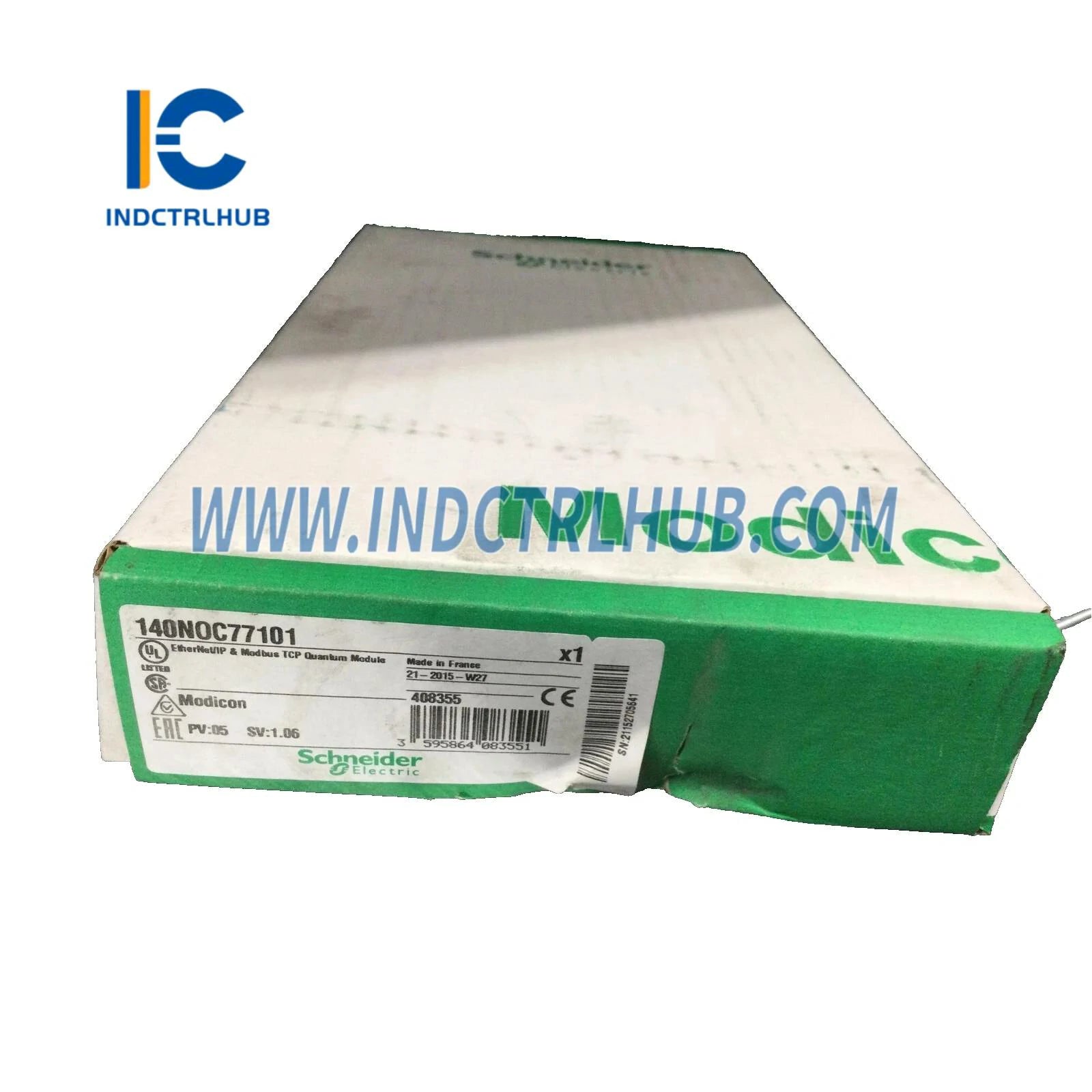

Информация за опаковане
|
Поле |
Подробности |
|---|---|
|
Тип опаковка |
БР. |
|
Бройки в опаковка |
1 |
|
Размери на опаковката |
31.5 _ 16.5 _ 5.0 см |
|
Тегло на опаковката |
448 г |
_
