Product Description
Обща информация
|
Поле |
Подробности |
|---|---|
|
Производител |
Schneider Electric |
|
Модел/Номер на част |
140EHC20200 |
|
Описание |

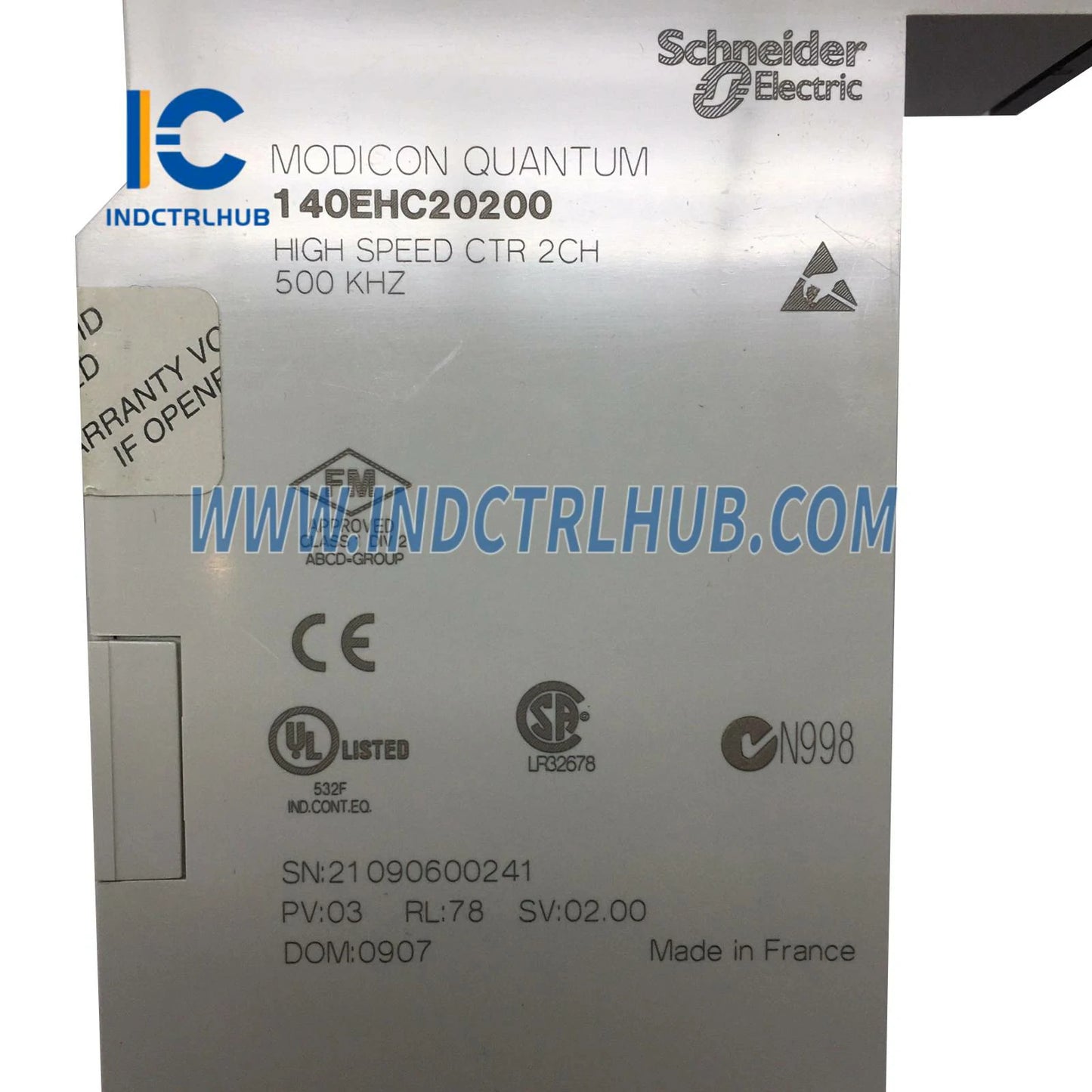

Modicon Quantum - Модул за високоскоростен брояч - 500000 Hz |
|
Обхват на продукта |
Modicon Quantum платформа за автоматизация |
|
Тип продукт |
Модул за високоскоростен брояч |
Техническа информация
|
Спецификация |
Подробности |
|---|---|
|
Брой канали |
2 |
|
Изискване за адресиране |
6 изходни думи, 6 входни думи |
|
Формат на данните |
32-битов (макс. 2,147,483,647), 16-битов (макс. 65,535) |
|
Тип на броящия вход |
Инкрементален или квадратно-импулсен |
|
Честота на броене |
500,000 Hz |
|
Дискретно входно напрежение |
< 30 V |
|
Работни режими |
Инкрементален или квадратно-импулсен |
|
Входно съпротивление |
10 kΩ (дискретен вход) |
|
Праг на работата на входа |
Различни, в зависимост от режим и напрежение (виж по-долу) |
|
Примери за прагове |
≥1.8 V (диференциално), 0–11 V ИЗКЛ., 3.5–5 V ИЗКЛ. при 5 VDC, 13–24 V ВКЛ. при 24 VDC |
|
Номер на дискретен изход |
4 |
|
Тип изход |
Полеви транзистор (FET) |
|
Напрежение на дискретен изход |
0 V ИЗКЛ., 0.4 V ВКЛ. (постоянен ток) |
|
Ток на натоварване (на изход) |
0,5 A |
|
Максимален ток на изтичане (изключено състояние) |
0.4 mA |
|
Напрежение при спад (включено състояние) |
< 0.4 V |
|
Тип защита |
36 V транзорб (дискретен изход) |
|
Защита от късо съединение на изхода |
2.5 A предпазител |
|
Тип на повреда |
Загуба на изходна мощност на полето |
|
Изолация (Канал ↔ Шина) |
1780 Vrms за 60 с |
|
Разсейване на мощност |
4 W + (0.4 × общ ток на натоварване на модула) |
|
Изискване за ток на шината |
650 mA |
|
Външно захранване |
19.2…30 V DC |
|
Максимален токов разход |
≤ 1050 mA @ 24 V DC (външен) |
|
Тип шкаф |
Локален, Дистанционен, Разпределен |
|
Формат на модула |
Стандарт |
|
Локална сигнализация |
2 LED индикатора за състоянието на канала |
|
Маркировка |
CE |
Спецификации на околната среда
|
Спецификация |
Подробности |
|---|---|
|
Работна температура |
0…60 °C |
|
Температура на съхранение |
-40…85 °C |
|
Относителна влажност |
95 % без кондензация |
|
Работна надморска височина |
≤ 5000 м |
|
Устойчивост на електростатичен разряд |
4 kV (контакт), 8 kV (въздух), IEC 801-2 |
|
Устойчивост на електромагнитно поле |
10 V/m (80…1000 MHz), IEC 801-3 |
|
Стандарти |
UL 508 |
|
Сертификати |
C-Tick, CSA No 142, FM Class 1 Div 2, UL |
Опаковка и размери
|
Спецификация |
Подробности |
|---|---|
|
Тип опаковка |
PCE |
|
Бройки в опаковка |
1 |
|
Размери на опаковката (В x Ш x Д) |
5.0 cm × 17.0 cm × 32.0 cm |
|
Тегло на опаковката |
444 g |
