Product Description
Обща информация
|
Поле |
Описание |
|---|---|
|
Производител |
Schneider Electric |
|
Модел/номер на част |
140CRA31908 |
|
Описание |

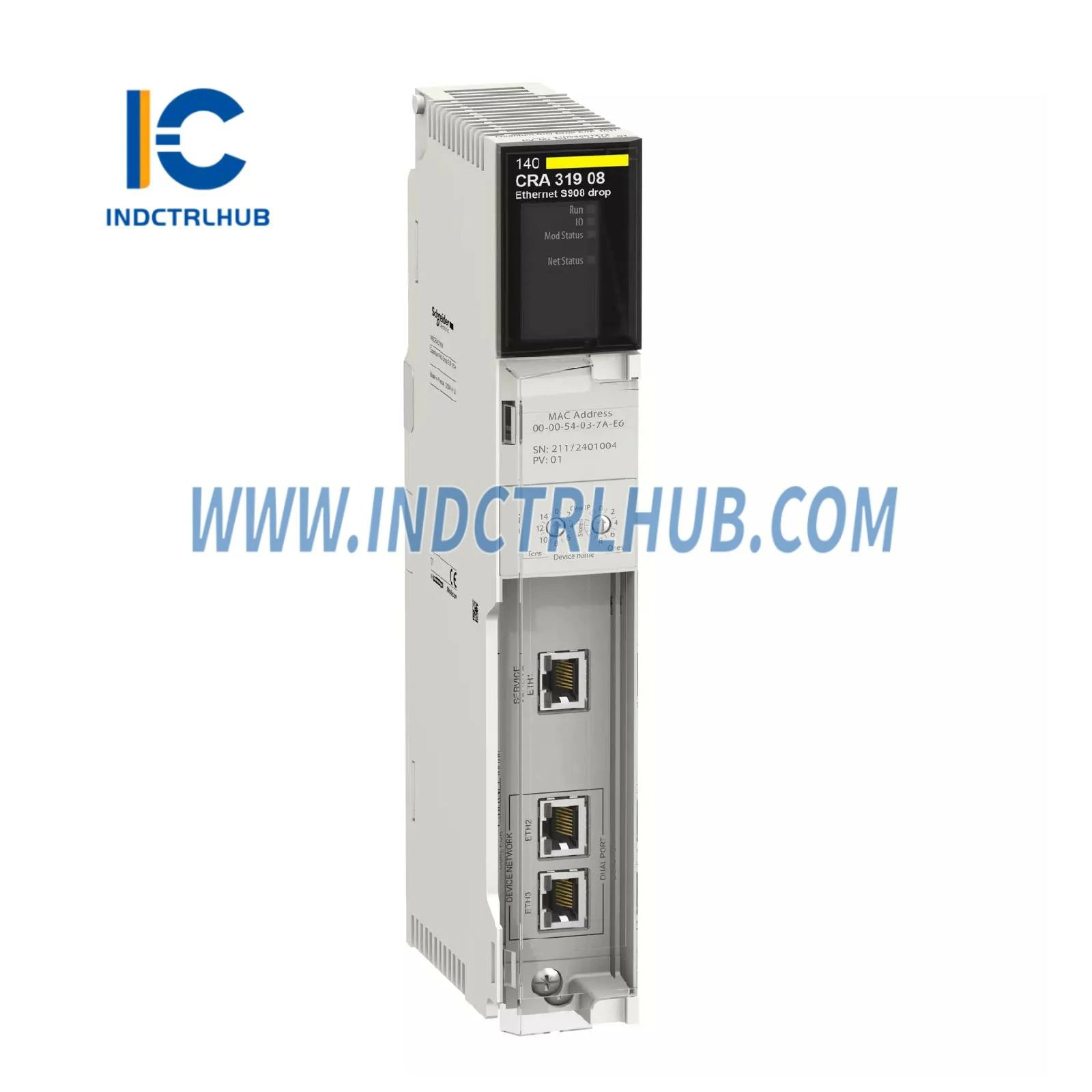

M580 Quantum S908 RIO Drop адаптер |
|
Продуктова гама |
Modicon Quantum |
|
Тип продукт |
Ethernet RIO Drop адаптер |
|
Приложение на устройството |
Осигурява възможност на система M580 да управлява коаксиалната шина Modicon S908 |
Спецификации
Детайли за комуникация и порт
|
Параметър |
Спецификация |
|---|---|
|
Брой портове |
3 |
|
Интегриран тип връзка |
Порт за услуга Ethernet IP / Modbus TCP |
|
Комуникационен протокол |
Ethernet IP / Modbus TCP |
|
Предназначение на продукта |
Modicon Quantum |
|
Комуникационна услуга |
Входните данни се събират и публикуват към адаптера на отдалечения I/O модул; Изходните модули се актуализират с данни от адаптера на отдалечения I/O модул |
|
Топология |
Верига тип "маргаритка", S908 шина |
Индикатори и сигнализация
|
Параметър |
Спецификация |
|---|---|
|
LED за статус на модула |
1 LED (Зелен/Червен) |
|
LED за мрежова комуникация |
1 LED (Зелен/Червен) |
|
RUN LED |
1 LED (Зелен) |
|
I/O LED |
1 LED (червен) |
Съвместимост
| Съвместимост на продукта | BMEP586040, BMEH584040, BMEP585040, BMEH586040, BMEP584040 |
Физически характеристики
|
Параметър |
Спецификация |
|---|---|
|
Ширина |
6.6 in (167 mm) |
|
Височина |
2.0 in (50 mm) |
|
Нетно тегло |
1.221 lb (0.554 kg) |
Околна среда и стандарти
|
Параметър |
Спецификация |
|---|---|
|
Клас опасна зона |
Клас I, Деление 2 EN/IEC 61131-1 |
|
Степен на защита IP |
IP20 (EN 61131-2, IEC 60527) |
|
Категория пренапрежение |
Клас I (EN 61131-2) |
|
Температура на околната среда за работа |
0–60 °C (32–140 °F) IEC 60068-2-2 |
|
Температура на околната среда за съхранение |
-40–85 °C (-40–185 °F) IEC 60068-2-2 |
|
Устойчивост на вибрации |
3.5 мм постоянна амплитуда (f = 0.5–8.4 Hz) (EN 61131-2) 1 gn постоянна ускорение (f = 8.4–150 Hz) (EN 61131-2) |
|
Работна надморска височина |
6561.68 фута (2000 м) |
|
Максимална транспортна височина |
9842.5 фута (3000 м) |
|
Относителна влажност |
93% (IEC 60068) |
Сертификати
|
Сертификация / Стандарт |
Стойност |
|---|---|
|
Сертификати |
UL 508, CE, C-Tick |
|
Стандарти |
IEC 61000-4-16, CSA C22.2 No 142, EN 55011 |
Информация за поръчка
|
Поле |
Стойност |
|---|---|
|
Категория |
US1PC3418160 |
|
График за отстъпки |
PC34 |
|
GTIN |
3606481207470 |
|
Възможност за връщане |
Не |
|
Държава на произход |
САЩ |
Детайли за опаковане
|
Параметър |
Стойност |
|---|---|
|
Тип опаковка |
PCE |
|
Бройки в опаковка |
1 |
|
Размери на опаковката |
12.40 x 6.50 x 1.97 инча (ДШВ) |
|
Тегло на опаковката |
592 г (20.882 oz) |
|
Тип опаковка (2) |
S03 |
|
Брой единици в опаковка (2) |
7 |
|
Размери на опаковката (2) |
15.75 x 11.81 x 11.81 инча (ДШВ) |
|
Тегло на опаковката (2) |
4.590 кг (10.119 lb) |
