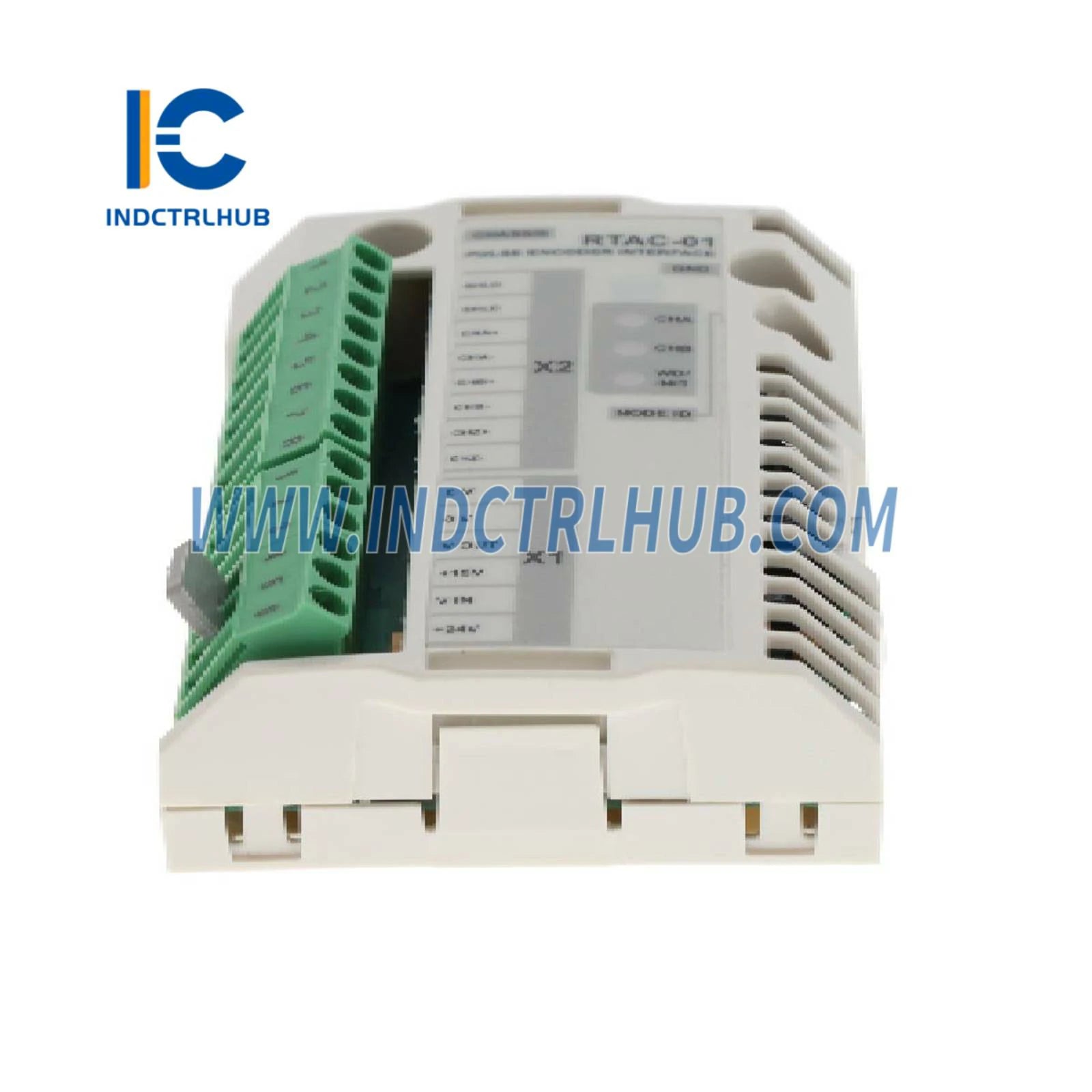

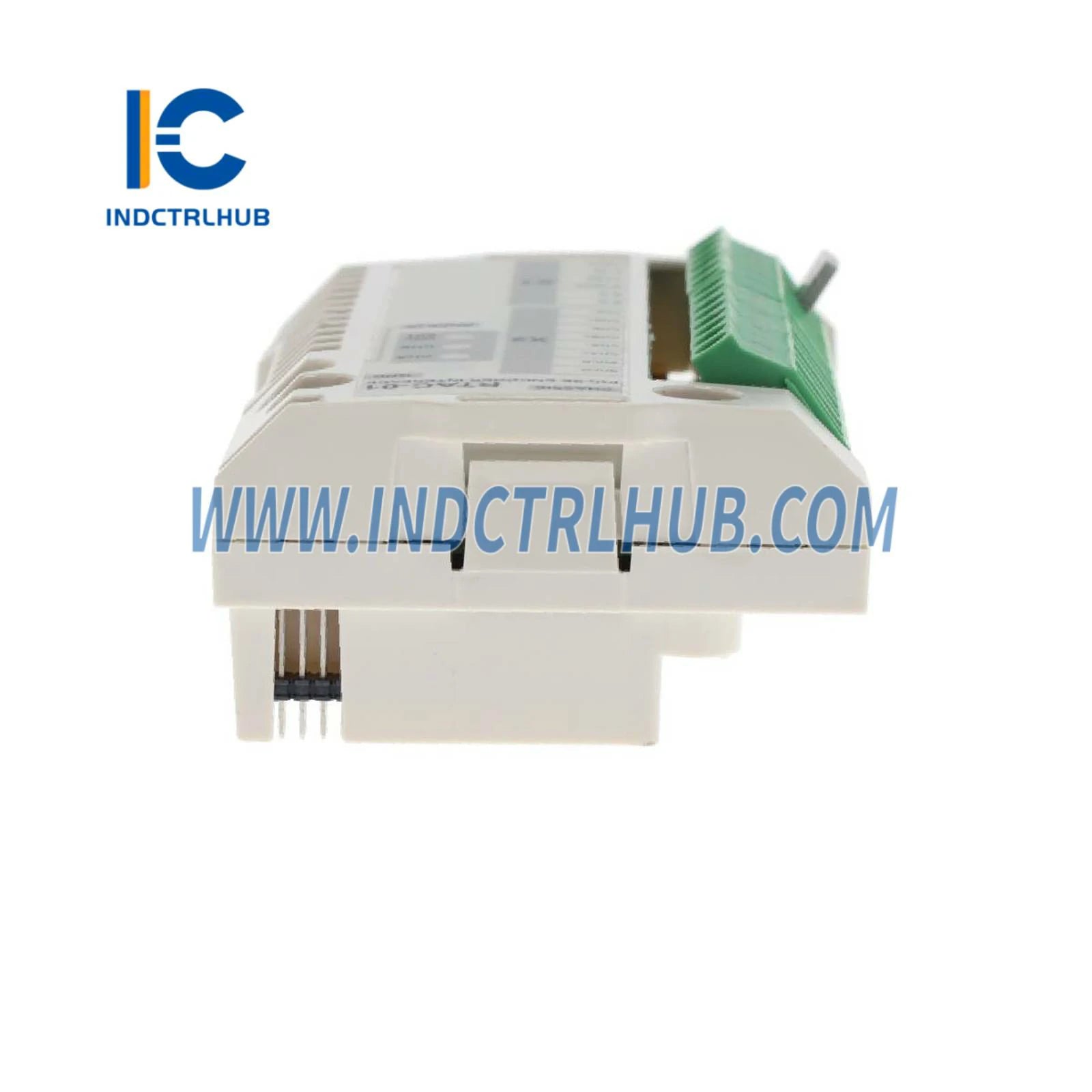

RTAC-01 | ABB интерфейсен модул
RTAC-01 | ABB интерфейсен модул
Manufacturer: ABB
Product No.: RTAC-01
Condition:1000 в наличност
Product Type: Интерфейсен Модул
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Обща информация
- Производител: ABB
- Модел/номер на част: RTAC-01
- Тип модел: Модул за интерфейс
- Описание: ABB RTAC-01 е модул за интерфейс с импулсен енкодер, проектиран да свързва цифрови импулсни енкодери към задвижвания от серията ABB ACS800. Той осигурява прецизна обратна връзка за скорост и позиция от валовете на двигатели, поддържайки както диференциални, така и еднопроводни сигнали от енкодери. Модулът обикновено се използва в индустриални автоматизационни приложения, изискващи точно управление на движението, като в производството, обработката на материали и процесните индустрии.
Технически спецификации
| Спецификация | Детайли |
|---|---|
| Тип | Модул за интерфейс с импулсен енкодер |
| Съвместимост | Проектиран за задвижвания от серията ABB ACS800 (Стандартна програмна апликация ASXR7000 или по-нова) |
| Поддръжка на сигнал от енкодер | Диференциални или еднопроводни сигнали |
| Захранващо напрежение | 15 V или 24 V DC (конфигурируемо чрез джъмпер) |
| Консумация на енергия | Макс 140 mA (5 V) + 55 mA (24 V) без външно захранване; може да достави 5 W към енкодер без външно захранване |
| Максимална честота | До 200 kHz |
| Конектори | 38-пинов паралелен шинен конектор, два неизваждащи се винтови клемни блока (6-полюсен и 8-полюсен, макс 2.5 мм² проводник) |
| Изолация | Входните канали са изолирани от логиката, захранването и земята; издържат напрежение 1.5 kV AC за 1 минута |
| Работна температура | 0°C до +55°C |
| Размери | Проектиран за SLOT 1 или SLOT 2 на задвижвания ACS800 (конкретните размери варират в зависимост от задвижването) |
| Тегло | Приблизително 0.15 кг |
| Приложение | Индустриална автоматизация, изискваща прецизна обратна връзка за скорост или позиция (например управление на двигатели в производството, конвейери, роботика) |
