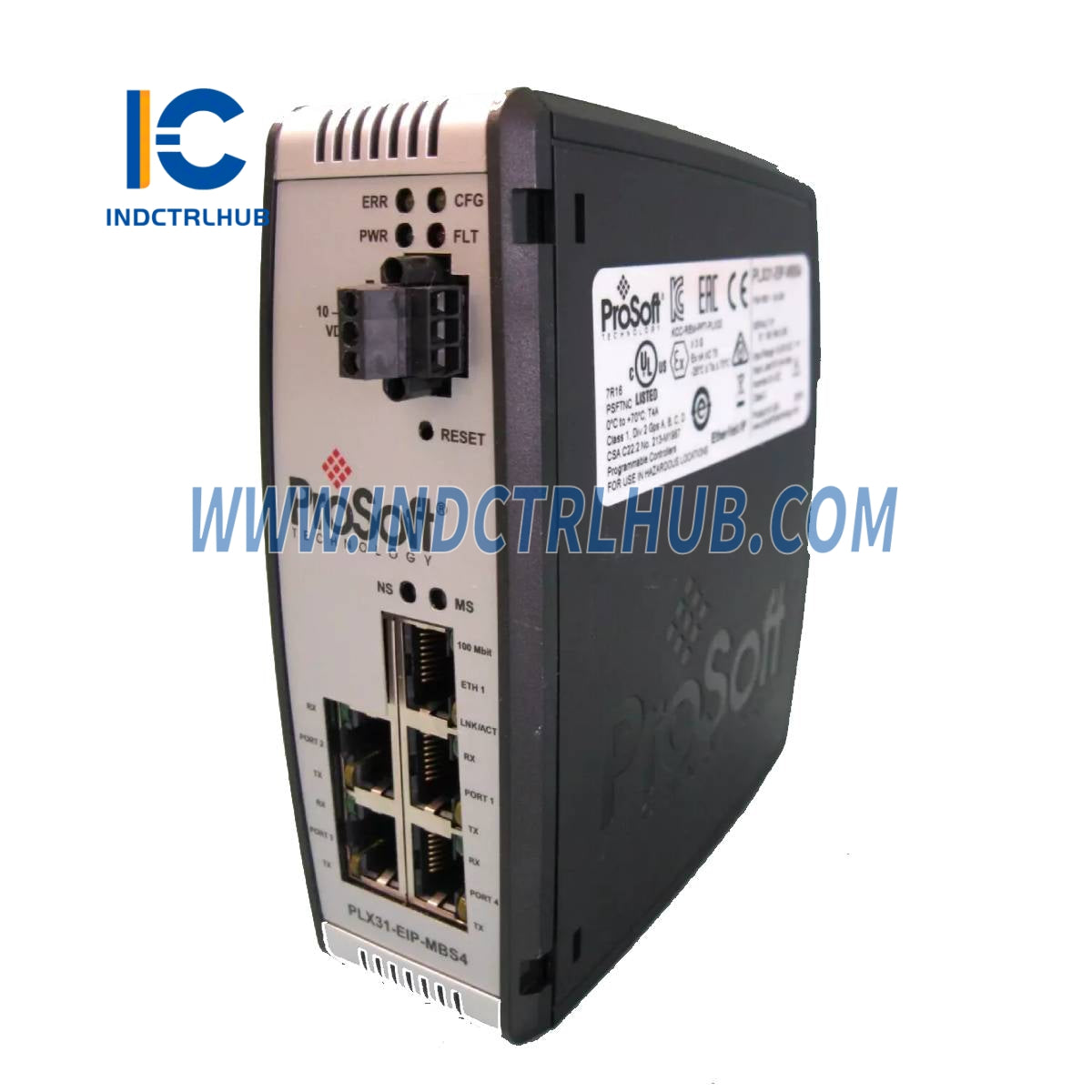

ProSoft PLX31-EIP-MBS4 EtherNet/IP към Modbus шлюз
ProSoft PLX31-EIP-MBS4 EtherNet/IP към Modbus шлюз
Manufacturer: ProSoft
Product No.: PLX31-EIP-MBS4
Condition:1000 в наличност
Product Type: Протоколни шлюзове
Product Origin: 00PLX31EIPMBS4
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
ProSoft PLX31-EIP-MBS4 Протоколен шлюз
The ProSoft PLX31-EIP-MBS4 е високопроизводителен протоколен шлюз, който осигурява безпроблемна комуникация между EtherNet/IP и Modbus Serial (RTU/ASCII) мрежи. Този индустриален шлюз свързва Allen-Bradley PLC с Modbus устройства, елиминирайки нуждата от персонализирано програмиране и намалявайки времето за интеграция с до 80% в приложения за производство, пречистване на вода и автоматизация на сгради.
Основни характеристики
- ✅ Поддръжка на два протокола – EtherNet/IP master към Modbus Serial (RTU/ASCII) slave
- ✅ 4 серийни порта – Свържете до 4 независими Modbus мрежи едновременно
- ✅ Високоскоростна производителност – 10/100 Mbps Ethernet, до 115.2 kbps сериен порт
- ✅ Уеб базирана конфигурация – Интуитивен браузърен интерфейс, без нужда от инсталиране на софтуер
- ✅ Индустриална издръжливост – Монтаж на DIN шина, работен диапазон от -40°C до +70°C
- ✅ Plug-and-Play – Предварително конфигурирани шаблони за често използвани устройства
Технически спецификации
| Номер на частта | PLX31-EIP-MBS4 |
| Тип продукт | Протоколен шлюз |
| Ethernet протокол | EtherNet/IP (master/client) |
| Сериен протокол | Modbus RTU/ASCII (master/client) |
| Сериен порт | 4× RS-232/485 (софтуерно избираеми) |
| Ethernet портове | 2× 10/100 Mbps (RJ45, auto-MDIX) |
| Скорост на предаване | 300 до 115 200 bps |
| Капацитет на данни | 10 000 регистъра на порт |
| Захранване | 24V DC (обхват 18-30V), макс. 10W |
| Работна температура | -40°C до +70°C (-40°F до +158°F) |
| Монтаж | 35 мм DIN шина |
| Сертификати | CE, UL, cULus, FCC, RoHS |
| Размери | 115 мм × 100 мм × 58 мм (Ш×В×Д) |
| Тегло | Прибл. 400g |
Индустриални приложения
Автоматизация на производството
Свържете Allen-Bradley ControlLogix/CompactLogix PLC с наследени Modbus устройства (VFD, метри, сензори) без да заменяте съществуващото оборудване. Намалете разходите за интеграция с 60% в сравнение с персонализирано PLC програмиране.
Пречистване на вода и отпадъчни води
Интегрирайте Modbus дебитомери, сензори за ниво и химически анализатори с EtherNet/IP SCADA системи. Централизирайте събирането на данни от разпределени полеви устройства през множество етапи на обработка.
Автоматизация на сгради
Свържете BACnet/IP системи за управление на сгради с Modbus HVAC оборудване, контролери за осветление и енергийни метри. Позволете наблюдение и управление в реално време от централизирани табла.
Нефт и газ
Свържете Modbus RTU нивомери за резервоари, предаватели на налягане и дебиткомпютри към EtherNet/IP DCS системи. Премахнете серийно-Ethernet конвертори и намалете сложността на окабеляването.
Системна интеграция
Съвместими EtherNet/IP устройства
- Allen-Bradley ControlLogix, CompactLogix, MicroLogix PLC
- Rockwell Automation PanelView HMI
- SCADA системи FactoryTalk View
- EtherNet/IP скенери на трети страни
Съвместими Modbus устройства
- Честотни регулатори (VFD): ABB, Siemens, Schneider Electric
- Електромери: Schneider PM5000, ABB M4M
- Дебитомери: Endress+Hauser, Yokogawa
- Температурни контролери: Watlow, Eurotherm
- Всяко Modbus RTU/ASCII подчинено устройство
Конфигурация & Настройка
Ръководство за бърз старт
- Физическо инсталиране – Монтирайте шлюза на DIN шина, свържете 24V DC захранване
- Ethernet връзка – Свържете се с мрежата на предприятието чрез RJ45 кабел
- Сериен интерфейс – Свържете Modbus устройства към RS-232/485 портове (спазвайте полярността за RS-485)
- Уеб конфигурация – Достъп до шлюза чрез уеб браузър (по подразбиране IP: 192.168.0.1)
- Картографиране на протоколи – Определете регистърни съпоставяния между EtherNet/IP и Modbus адреси
- PLC програмиране – Добавете шлюза като EtherNet/IP I/O модул в PLC проект
- Тестване – Проверете обмена на данни с вградена диагностика
Инструменти за конфигурация
- Уеб интерфейс: Конфигурация през браузър (Chrome, Firefox, Edge)
- ProSoft Configuration Builder: Windows софтуер за напреднало картографиране
- EDS файл: Импортиране в Rockwell Studio 5000 за автоматична конфигурация на I/O
Защо да изберете PLX31-EIP-MBS4?
срещу Персонализирано PLC програмиране
| Характеристика | PLX31 Gateway | Персонализиран PLC код |
|---|---|---|
| Време за настройка | ⏱️ 1-2 часа | ⏱️⏱️ 8-16 часа |
| Програмистки умения | ✅ Основни мрежови познания | ⚠️ Напреднало PLC програмиране |
| Поддръжка | ✅ Актуализации през уеб | ⚠️ Изисква PLC програмист |
| Мащабируемост | ✅ Добавяне на устройства чрез уеб интерфейс | ⚠️ Промяна на PLC кода всеки път |
| Цена | 💰 Еднократна хардуерна цена | 💰💰 Текущи разходи за програмиране |
Отстраняване на неизправности
| Проблем | Причина | Решение |
|---|---|---|
| Няма Ethernet комуникация | Конфликт на IP адреси | Проверете IP на шлюза, проверете мрежовите настройки |
| Грешки при изтичане на времето на Modbus | Неправилна скорост на предаване или паритет | Съгласувайте настройките на шлюза с устройството-роб |
| Данните не се обновяват | Неправилно картографиране на регистрите | Проверете Modbus адресите в конфигурацията |
| Грешка в RS-485 комуникацията | Обърната полярност на окабеляването | Проверете връзките на терминали A/B, добавете терминални резистори |
Гаранция за автентичност
⚠️ Рискове от фалшив шлюз
Негарантирани протоколни шлюзове могат да причинят:
- ❌ Прекъсвания в комуникацията и повреда на данни
- ❌ Несъвместимост с актуализации на фърмуера
- ❌ Отменена гаранция от производителя и техническа поддръжка
- ❌ Несъответствие с UL/CE сертификати за безопасност
✅ Гаранция на Industrial Control Hub
- 🔒 100% Оригинален ProSoft – Опаковка, запечатана от завода
- 📜 Пълна проследимост – Серийни номера и сертификати
- 🌍 Упълномощен дистрибутор – Проверете в партньорския портал на ProSoft Technology
- 🛡️ 24-месечна гаранция – Гаранция от производителя, валидна в цял свят
- 📞 Техническа поддръжка – Включена безплатна помощ за конфигурация
Съдържание на пакета
- 1× ProSoft PLX31-EIP-MBS4 шлюз
- Клипс за монтаж на DIN шина
- Ръководство за бърз старт и монтажно ръководство
- EDS файл за Rockwell Studio 5000
Не са включени: Ethernet кабели, серийни кабели и 24V DC захранване трябва да се поръчат отделно.
Свързани продукти
- Захранване: 24V DC монтаж на DIN шина (минимум 2A)
- Серийни кабели: RS-232/485 кабели с DB9 или терминални блок конектори
- Ethernet кабели: Cat5e/Cat6 patch кабели
- Терминални блокове: За RS-485 окабеляване и захранващи връзки
Техническа поддръжка
- 📧 Приложно инженерство – Пишете ни за помощ с протоколната карта
- 📚 Документация – Ръководства за потребителя, EDS файлове, примери за конфигурация
- 🎓 Обучителни ресурси – Видеоуроци и уебинари
- 🔧 Поддръжка на конфигурация – Отдалечена помощ за първоначална настройка
- 🔄 30-дневно връщане – Неизползвани шлюзове в оригинална опаковка
ЧЗВ
В: Може ли този шлюз да действа като Modbus slave към EtherNet/IP master?
О: Да, PLX31-EIP-MBS4 функционира като EtherNet/IP адаптер (slave) и Modbus master (клиент).
В: Колко Modbus устройства мога да свържа на сериен порт?
О: До 247 Modbus slave устройства на порт (ограничено от адресирането на Modbus протокола).
В: Поддържа ли Modbus TCP?
О: Не, този модел поддържа само Modbus Serial (RTU/ASCII). За Modbus TCP използвайте PLX31-EIP-MBTCP.
В: Мога ли да го използвам с PLC на Siemens или Schneider?
О: Този модел е оптимизиран за EtherNet/IP (Allen-Bradley). За Profinet или Modbus TCP, разгледайте други модели на ProSoft.
