Product Description

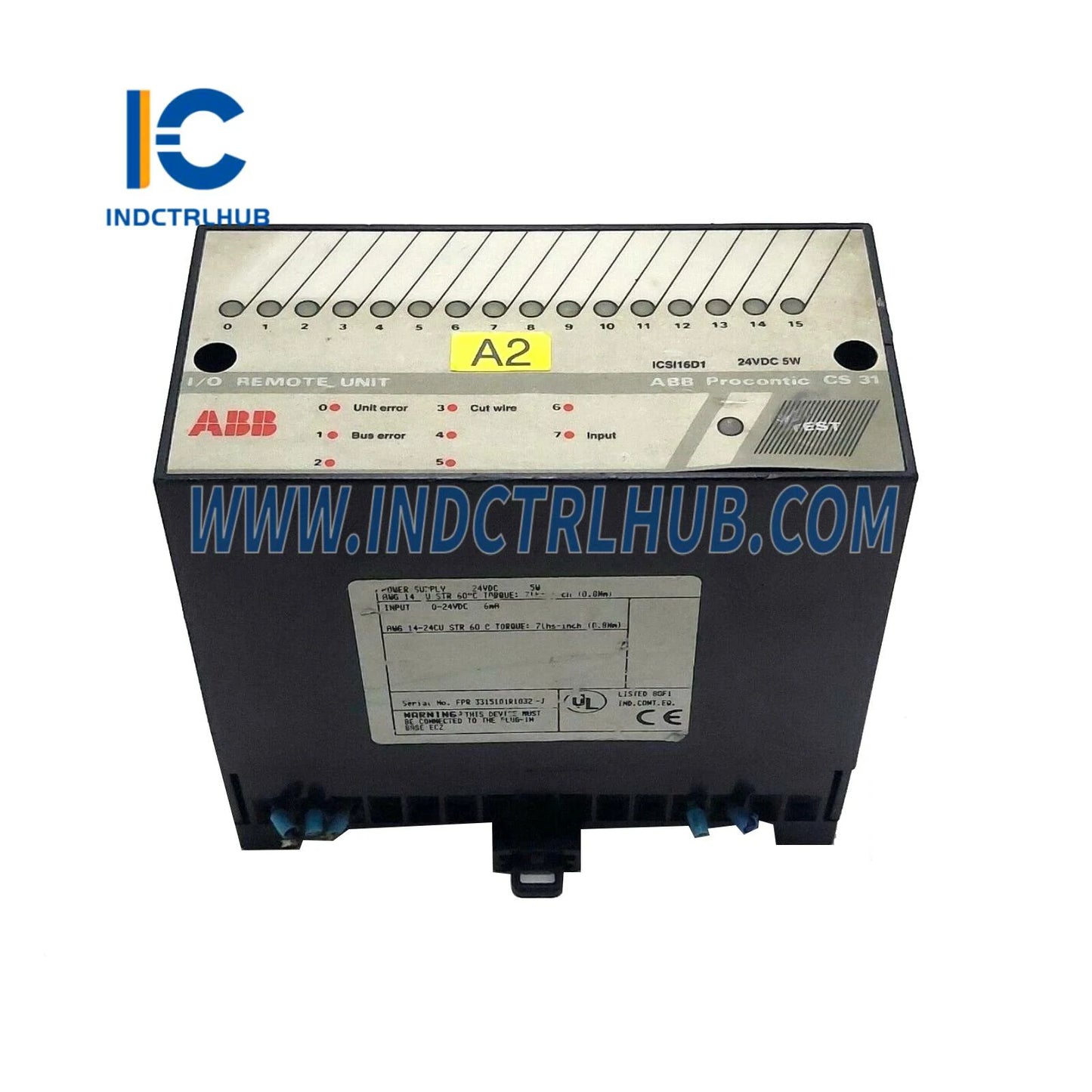

ABB ICSI16D1 бинарен входен модул
Преглед на продукта
- ABB ICSI16D1 е бинарен входен модул, предназначен за използване в разпределени системи за управление (DCS) Procontrol P14 на ABB. Този модул се използва за приемане и обработка на бинарни (цифрови) сигнали от полеви устройства, като превключватели, релета или сензори, за мониторинг и управление в индустриални автоматизационни системи. Често се използва в индустрии като производство на електроенергия, нефт и газ, химическа обработка и производство за наблюдение на дискретни състояния (например включено/изключено, отворено/затворено). ICSI16D1 е известен с надеждността си, здравия дизайн и безпроблемната интеграция със системите Procontrol P14 на ABB.
Технически спецификации
- ICSI16D1 има следните спецификации, базирани на индустриални източници и документация на ABB:
| Спецификация | Подробности |
|---|---|
| Модел/Номер на част | ICSI16D1 |
| Производител | АББ |
| Описание | Бинарен входен модул за системи Procontrol P14 |
| Серия | Procontrol P14 |
| Функция | Приема и обработва бинарни сигнали от полеви устройства |
| Входни сигнали | Бинарен: 24 VDC, 48 VDC или 125 VDC (зависи от конфигурацията) |
| Брой канали | 16 двоични входа |
| Входен ток | Прибл. 5–10 mA на канал (в зависимост от входното напрежение) |
| Изолация на входа | Оптично изолирани входове (до 1500 V) |
| Време за отговор | ≤ 10 ms (типично) |
| Комуникационен интерфейс | Procontrol P14 шинa (патентован протокол) |
| Диагностика | Мониторинг на състоянието на входа, откриване на отворена верига, докладване на повреди на модула |
| Съвместимост | ABB Procontrol P14 DCS системи, съвместими с контролери и I/O модули Procontrol |
| Захранване | 24 VDC (чрез системната гръбна платка) |
| Консумация на енергия | Прибл. 3–6 W |
| Екологични спецификации | Работна температура: 0°C до +55°C (32°F до +131°F) Температура на съхранение: -25°C до +70°C (-13°F до +158°F) Относителна влажност: 5% до 95% без кондензация Вибрации: съвместим с IEC 60068-2-6 Удар: съответства на IEC 60068-2-27 |
| Корпус | IP20 (инсталиран в контролен шкаф) |
| Размери | Прибл. 150 мм (В) x 50 мм (Ш) x 120 мм (Д) |
| Тегло | Прибл. 0.3–0.5 кг |
| Монтаж | Свързва се към системния шкаф Procontrol P14 |
| Сертификати | CE, UL, CSA, съвместим с IEC 61131 стандарти |
