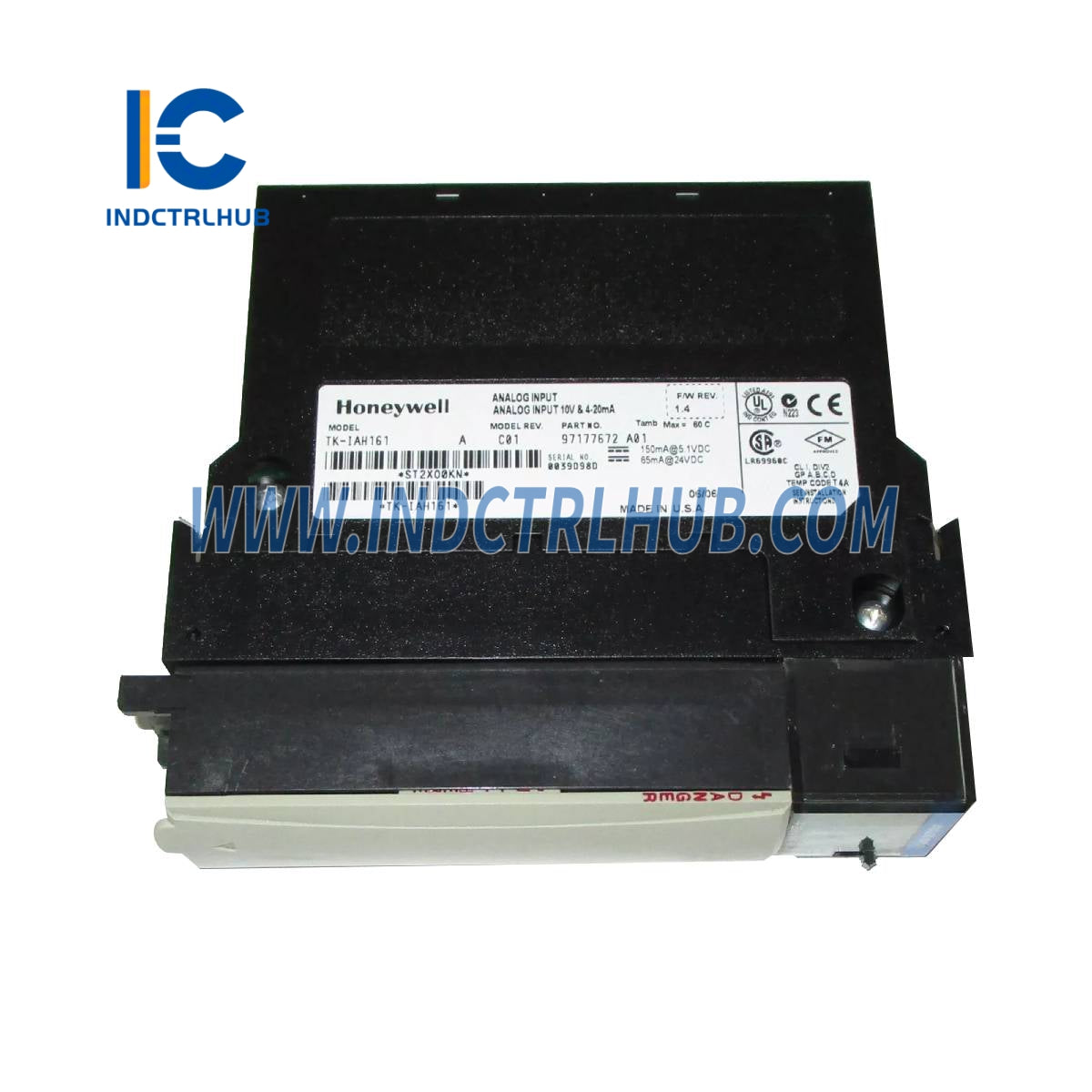

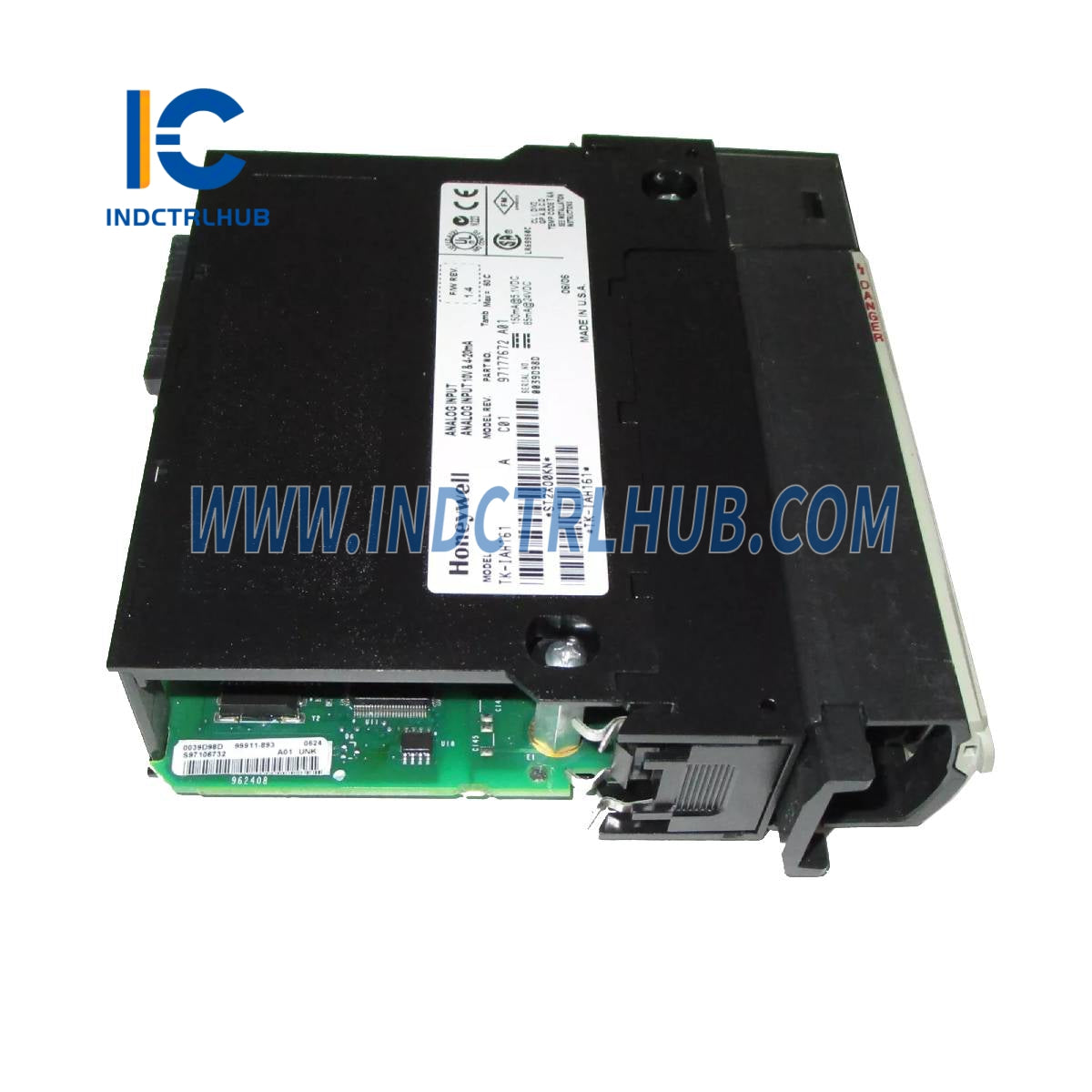

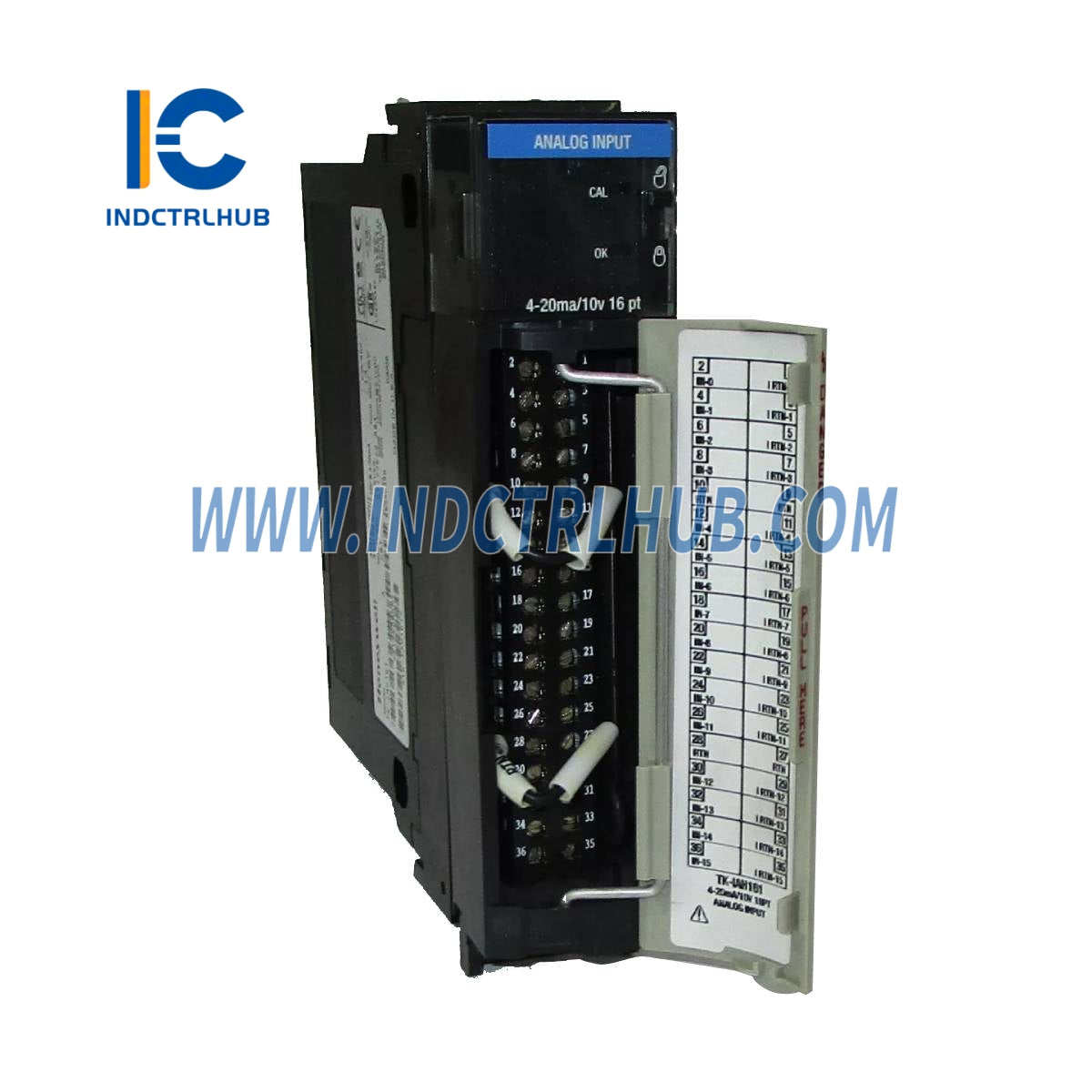

Honeywell TK-IAH161 Модул за аналогов вход с високо ниво

Производител

Honeywell

Модел/номер на част

TK-IAH161

Описание

Модул за аналогов вход с високо ниво (16 канала)

Приложение

Входове за напрежение и ток (10 V и 4–20 mA)

Брой канали

16

Обхвати на входното напрежение

±10.25 V, 0–10.25 V, 0–5.125 V

Обхват на входящ ток

0–20.5 mA (използва вътрешен резистор 250 Ω)

Разделителна способност на напрежението

±10.5 V → 320 µV0–10.5 V → 160 µV0–5 V → 80 µV

Разделителна способност на тока

320 nA

Входно съпротивление (напрежение)

> 1 MΩ

Входно съпротивление (ток)

249 Ω номинално

Честотна лента на канала

20 Hz (–3 dB)

Точност @ 25 °C

Напрежение: ±0.05% от обхватаТок: ±0.15% включително сензор R

Температурен дрейф (Офсет)

Напрежение: < 90 µV/°CТок: < 360 nA/°C типично

Температурен дрейф (Усилване)

Напрежение: 15 ppm/°CТок: 20 ppm/°C

Грешка на модула (Пълен температурен обхват)

Напрежение: 0.1% от обхватаТок: 0.3% от обхвата

Откриване на отворена верига

Да; OC открито за < 5 с с индикатори за пълен мащаб

Отхвърляне на общ режим

100 dB @ 50/60 Hz

Отхвърляне на шум в нормален режим

>33 dB @ 50 Hz, >60 dB @ 60 Hz

Защита от пренапрежение

Напрежение: 30 VDCТок: 8 VDC

Имунитет срещу RFI

<2% грешка при 10 V/m, 27–1000 MHz

Честота на публикуване на модула

250 ms

Разсейване на мощност

Макс 4.1 W

Ток на задната шина

Вижте спецификацията за захранване (стр. 46 реф.)

Изолация (Потребител към Система)

2550 VDC за 1 сек
