Product Description
🔍
Преглед на продукта
|
Категория |
Подробности |
|---|---|
|
Производител |
Honeywell |
|
Модел/номер на част |

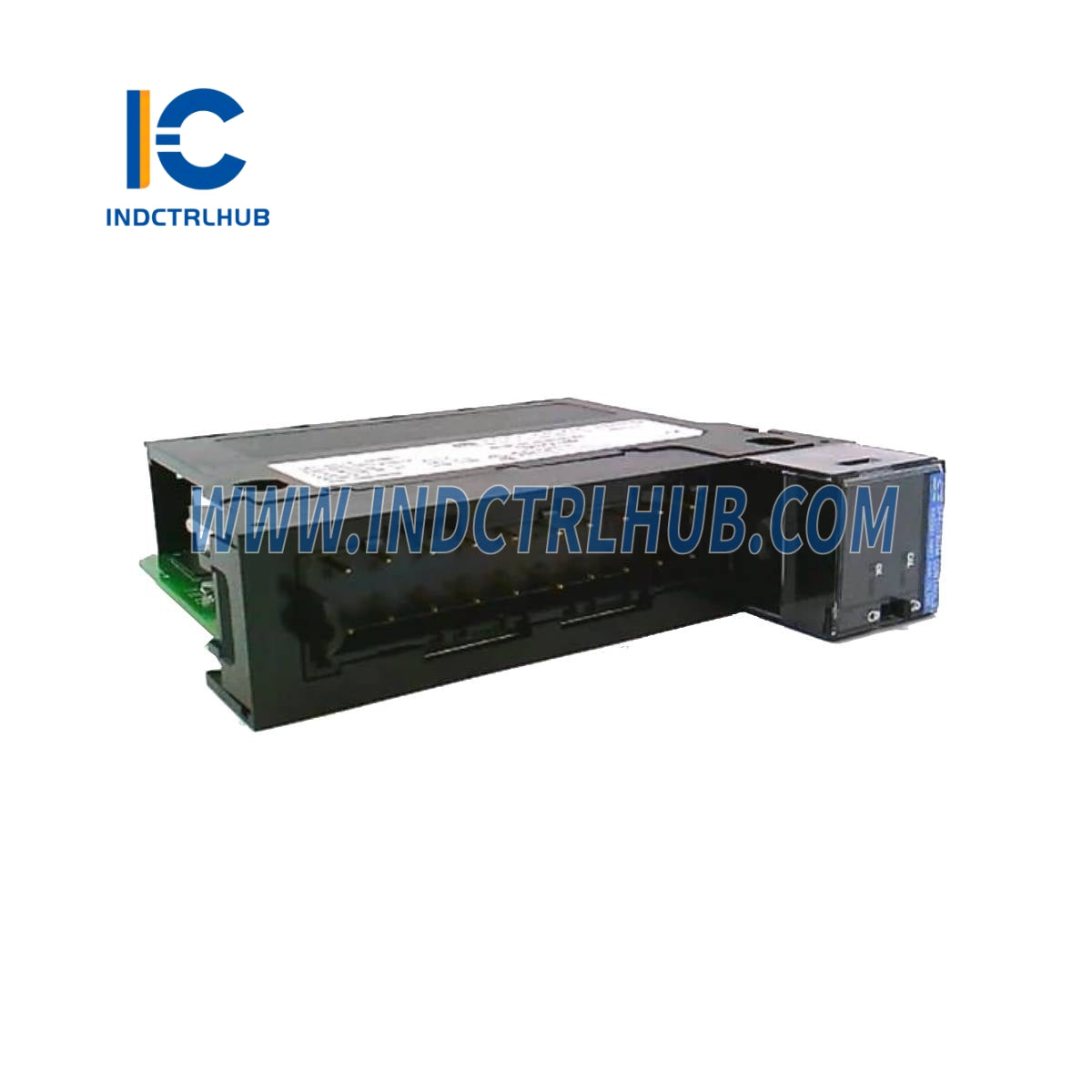

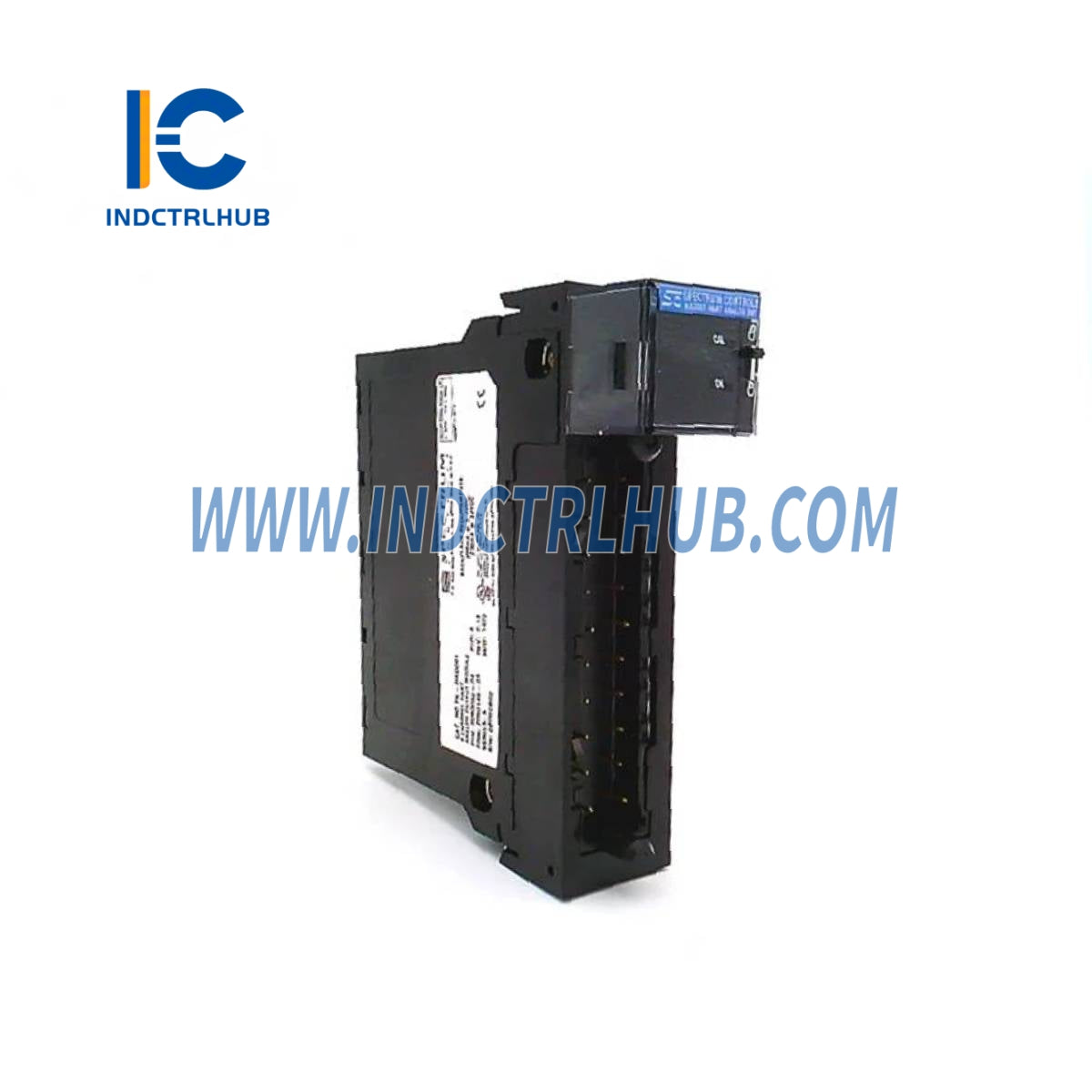

TK-HAO081 (също познат като TC-HAO081) |
|
Описание |
8-канален HART аналогов изходен модул, поддържащ токов и напреженов изход |
|
Функция |
Осигурява аналогови токови/напреженови изходи с HART възможности за индустриални приложения |
|
Поддържан протокол |
HART протокол ревизия 5.7 |
|
Приложение |
Използва се в системи за управление на процеси, изискващи високоточен аналогов изход и HART комуникация |
⚙️
Технически спецификации
|
Параметър |
Спецификация |
|---|---|
|
Канали |
8 изходни канала |
|
Изходни диапазони (без HART) |
±10.4 V, 0 до 10.25 V, 0 до 21 mA |
|
Конфигурируеми избори |
±10 V, 0–10 V, 4–20 mA |
|
Изходни диапазони (HART) |
0–21 mA (конфигурира се автоматично) |
|
Резолюция |
16-битов (напрежение), 15-битов (ток/HART) |
|
Време за сканиране на модула |
10 ms (за всички 8 канала) |
|
Защита от пренапрежение |
24 VAC/VDC непрекъснато |
|
Защита от късо съединение |
21 mA (ток) / 35 mA (напрежение) макс. |
|
Възможност за задвижване |
>2000 Ω (напрежение), 50–750 Ω (ток) |
|
Калибрирана точност при 25°C |
±0.1% от обхвата (напрежение), ±0.15% от обхвата (ток) |
|
Интервал на калибриране |
12 месеца (типично) |
|
Имунитет срещу RFI |
<2.0% грешка от обхвата при 10 V/m (27 до 1000 MHz) |
|
Време за установяване на изхода |
<23 ms (ток), <35 ms (ток с HART), <8.5 ms (напрежение) |
|
Дрейф на офсета с температурата |
50 µV/°C (напрежение), 200 nA/°C (ток) |
|
Дрейф на усилването с температурата |
20 ppm/°C (напрежение), 30 ppm/°C (ток) |
|
Грешка на модула (пълен температурен обхват) |
0.3% от обхвата (напрежение и ток) |
|
Изолационно напрежение (Потребител/Система) |
2550 VDC за 1 секунда (100% тествано) |
|
Модулна мощност |
Макс 6.3 W |
|
Откриване на отворена верига |
Активен при ток > 0.1 mA, време за откриване < 5 с |
|
Съвместимост на терминалния блок |
TC-TBNH, терминална блок с 20 позиции |
|
HART режим |
Само точка до точка (multi-drop не се поддържа) |
