Product Description

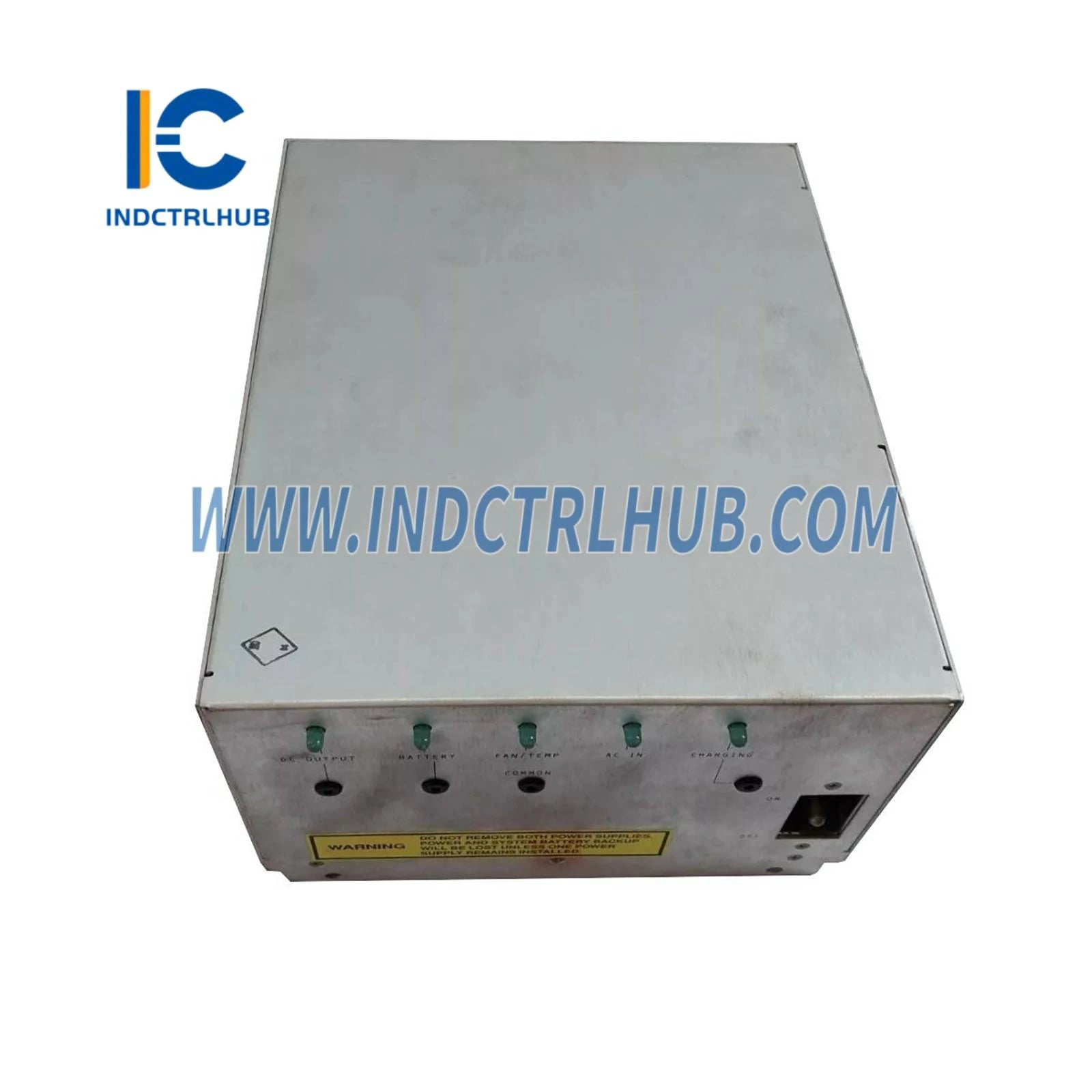

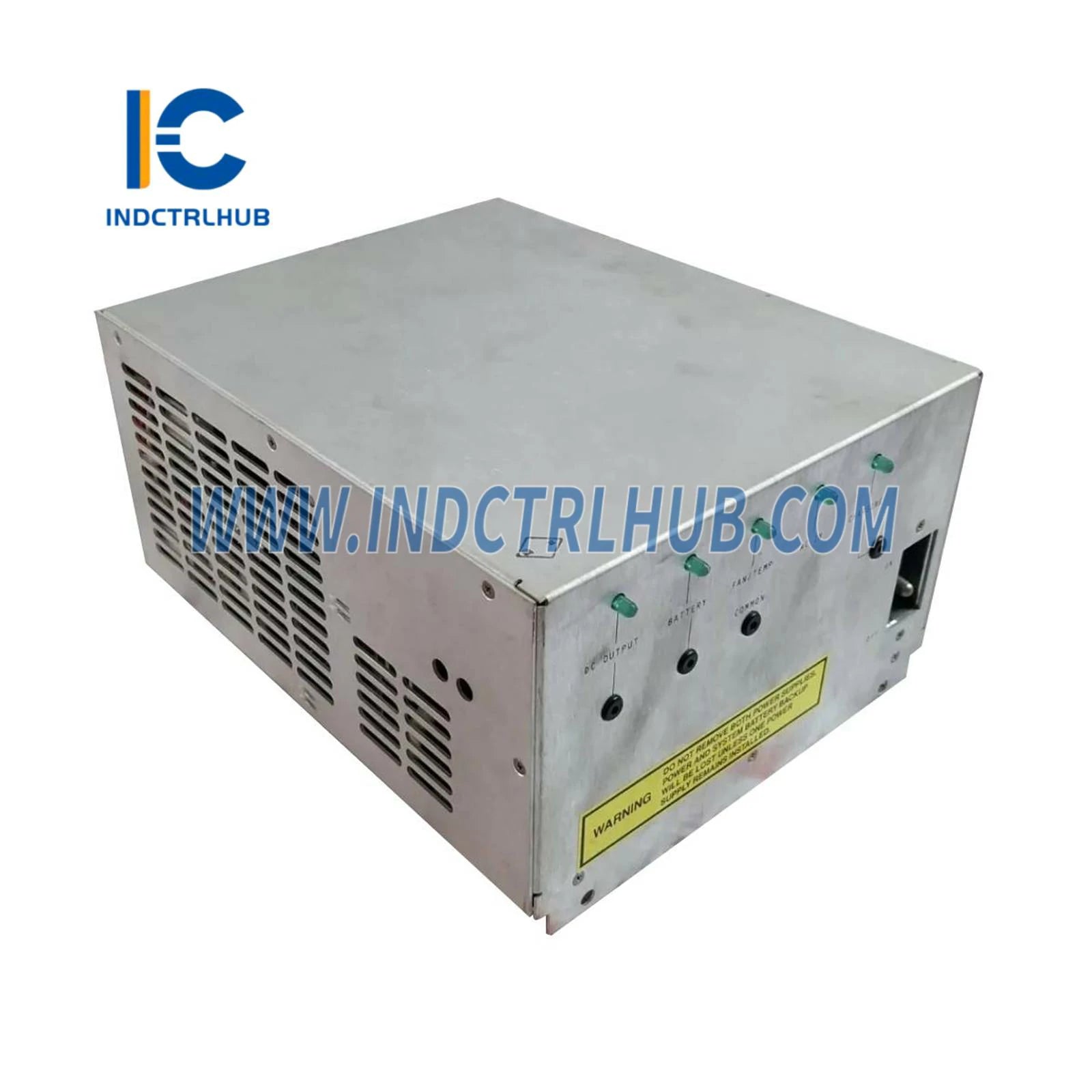

Honeywell 51109684-100 HPM захранване
Преглед на продукта
- Honeywell 51109684-100 е модул за захранване, проектиран за използване в шкафове за оборудване на Universal Control Network (UCN) на Honeywell, по-специално за системите Process Manager (PM), Advanced Process Manager (APM) и High-Performance Process Manager (HPM) в платформите TDC 3000 и Experion Process Knowledge System (PKS). Този двубрандов захранващ блок Cherokee International ACX631 осигурява надежден AC/DC изход, поддържайки както AC линия, така и 48 VDC батерийни входове, и включва схема за зареждане на батерията. Той е критичен за захранването на UCN системи в индустриални автоматизационни приложения в сектори като нефт и газ, химическа и производствена индустрия.
- [](https://dcscenter.com/dcs/honeywell/ucn-universal-control-network/51109684-100)[](https://westernprocess.com/item/51109684100)
Технически спецификации
- 51109684-100 има следните спецификации, базирани на стандартните характеристики за този модел:
| Спецификация | Подробности |
|---|---|
| Модел/номер на част | 51109684-100 |

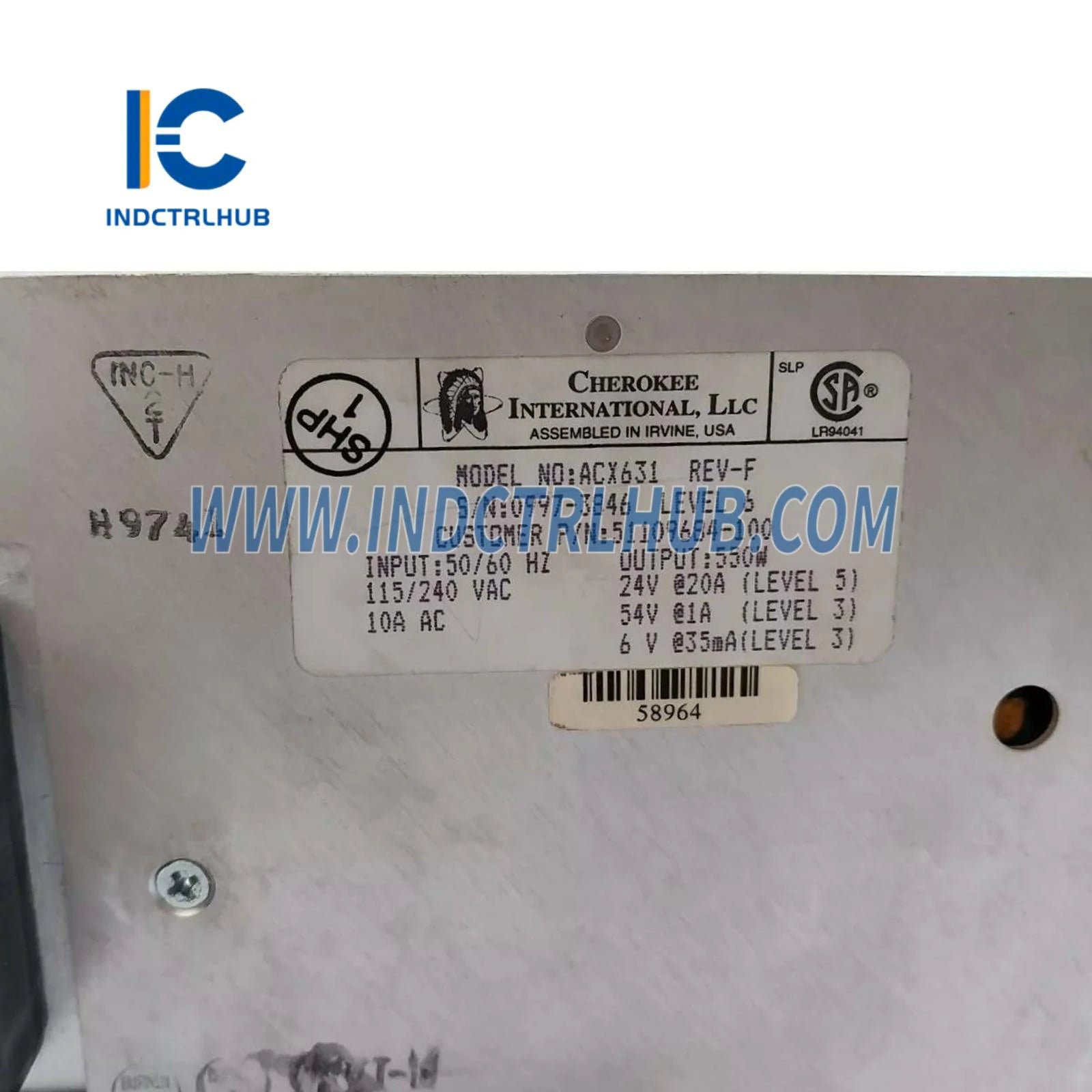

| Производител | Honeywell (двойно брандиран с Cherokee International ACX631) |
| Описание | HPM захранване, AC/DC изход |
| Серия | TDC 3000 / Experion PKS (PM, APM, HPM) |
| Входно напрежение | 85 до 264 VAC или 48 VDC (батерия) |
| Изходно напрежение | 25.25 VDC при 10 A (AC линия) 24.25 VDC (батерия 48 VDC) 6 VAC при 35 mA (синхронизация с честотата на мрежата) |
| Изходен ток | 10 A (номинално) |
| Зареждане на батерии | Включва схема за зареждане на батерия 48 VDC |
| Работна температура | -20°C до +55°C (-4°F до +131°F) при пълно натоварване Намаляване на мощността над 55°C с 0.5 A/°C до +65°C (149°F) |
| Тегло | Прибл. 2 кг |
Допълнителни подробности
- 51109684-100 включва следната допълнителна информация въз основа на стандартната му употреба и документация:
- Функция: Осигурява стабилно захранване на шкафове за оборудване UCN, поддържайки резервни конфигурации, като всяко захранване се захранва от отделен източник за повишаване на надеждността на системата.
- [](https://www.pco2.com/HPM-Power-Supply-51109684-100-p/51109684-100.htm)
- Монтаж: Инсталира се в шкафове за оборудване UCN за системи PM, APM или HPM, проектиран за лесна интеграция и подмяна.
- Съвместимост: Съвместим с системите TDC 3000 и Experion PKS на Honeywell; алтернативни номера на части включват 51198947-100 и 51198651-100.
- [](https://dcscenter.com/dcs/honeywell/ucn-universal-control-network/51109684-100)
- Конфигурация: Не е съвместим с CE (по-късни модели като 51198947-100 са съвместими с CE); поддържа паралелна работа на няколко захранвания за увеличена мощност.
- [](https://westernprocess.com/item/51198947100)
- Сертификати: Отговаря на стандартите UL и CSA; не е съвместим с CE (вижте по-късни модели за съвместимост с CE).
