Product Description
Преглед на продукта
| Поле | Подробности |
|---|---|
| Производител | Honeywell Analytics |
| Номер на частта | 04230-A-1001 |

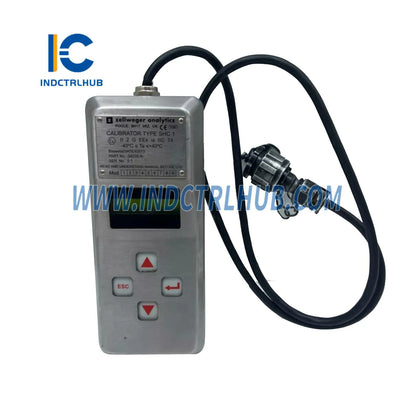

| Тип продукт | Ръчен интерогатор SHC-1 |
| Функция | Конфигурира, подравнява, калибрира и диагностицира газови детектори Searchline Excel, Optima и Optima Plus |
| Съвместимост | Searchline Excel, Searchline Optima, Searchline Optima Plus |
| Свързан документ | MAN0530 Issue 12 - 10/12 (Searchline Excel Technical Handbook) |
Функционални спецификации
| Характеристика | Спецификация |
|---|---|
| Интерфейс | Меню-базиран интерфейс чрез RS485 сериен линк за пускане в експлоатация, конфигурация и диагностика |
| Метод на свързване | Свързва се с приемника чрез DX/DVC100(M) серия крайни устройства или разклонителна кутия с SHC защитно устройство |
| Версия на софтуера | 4V0 |
| Ключови функции | - Самотест на системата - Подравняване (Инструментално подпомогнато подравняване, IAA) - Инициализация - Настройка на време и дата - Калибриране на нулата - Форсиране на 4-20mA изход - Връщане към нормален 4-20mA изход - Показва статус на калибриране и конфигурация - Показва активни грешки и предупреждения - Меко нулиране |
| Процес на подравняване | - Показва бар графики на SIG (текущ сигнал) и TGT (целеви сигнал) - Осигурява SIG ≥ TGT (минимум 70% от очаквания сигнал за дължината на пътя) - Поддържа телескопи с байонетен тип Trident и с щифт |
| Калибриране | Блокира 4-20mA изхода по време на калибриране на нулата; изисква липса на газ в лъчевия път |
| Управление на изхода | Регулируем 4-20mA изход от 1 mA до 21 mA с стъпки от 0.1 mA |
| Дисплей за конфигурация | Показва параметрите за газ, потребител и инсталация |
| Работни режими | Превключва между режимите Excel, Optima и Optima Plus |
Физически спецификации
| Характеристика | Спецификация |
|---|---|
| Размери | Дължина: 190 мм (7.48 инча) Ширина: 80 мм (3.15 инча) Дълбочина: 40 мм (1.57 инча) |
| Тегло | 0.5 кг (1.1 lb) |
| Материал | Неръждаема стомана ANSI 316 |
Екологични спецификации
| Параметър | Спецификация |
|---|---|
| Работна температура | 0°C до +40°C (+32°F до +104°F); DMT оценено: -25°C до +55°C (-13°F до +131°F) |
| Температура на съхранение | -10°C до +40°C (+14°F до +104°F) |
| Работна влажност | 0 до 99% относителна влажност (без кондензация) |
Електрически спецификации
| Характеристика | Спецификация |
|---|---|
| Захранване | Захранване с батерия; автоматично изключване след 5 минути без употреба (деактивирано по време на промени в конфигурацията) |
| Бързо изключване на захранването | Натиснете ↓ и ESC едновременно |
Регулаторно съответствие
| Тип сертификат | Подробности |
|---|---|

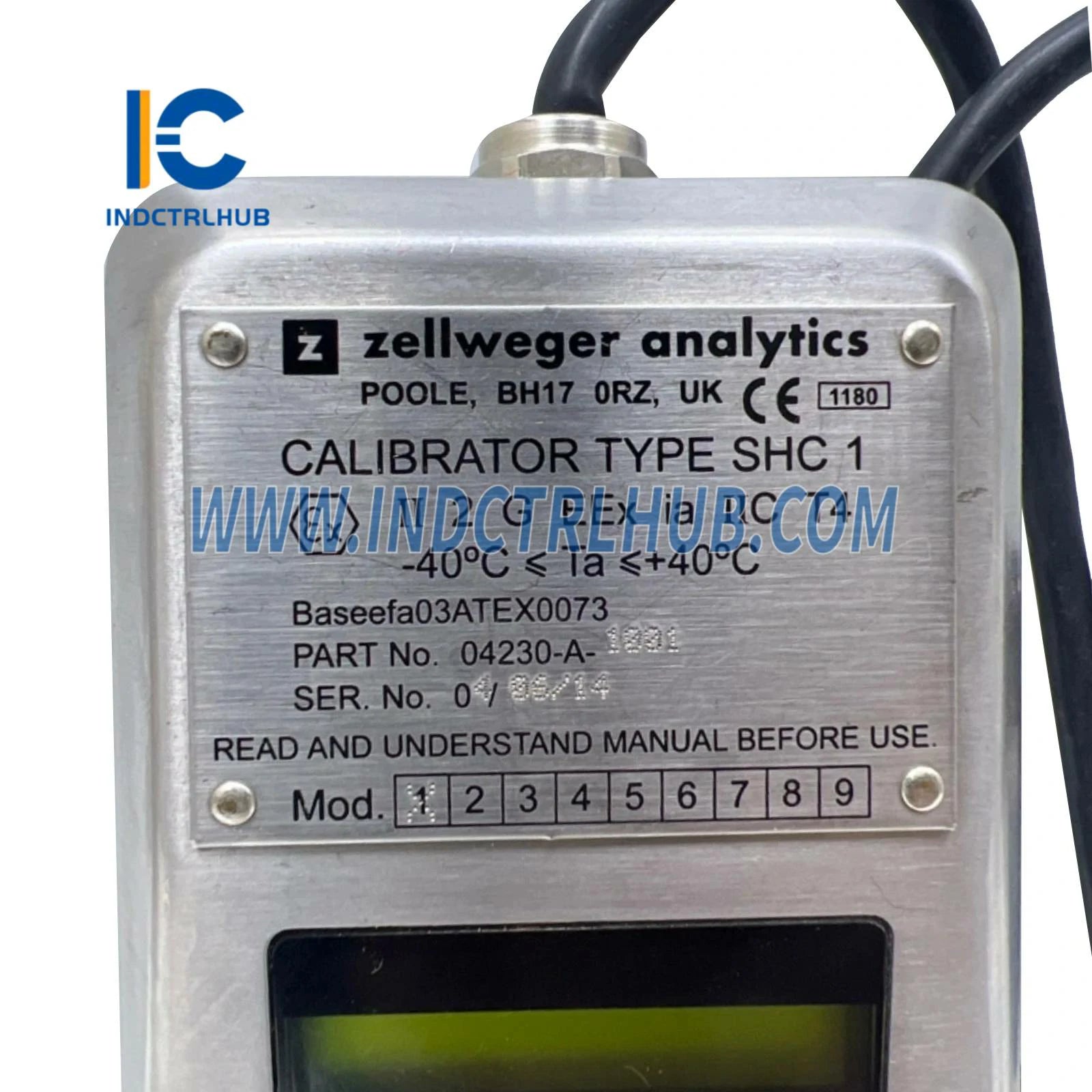

| ATEX & IECEx | ATEX: Baseefa03ATEX0073 IECEx: BAS 09.0120 II 2G Ex ia IIC T4 Gb (Tamb -40°C до +40°C) |
| Стандарти | EN60079-0:2012, EN60079-11:2012 IEC60079-0:2011, IEC60079-11:2011 |
Информация за поръчка
| Поле | Подробности |
|---|---|
| Номер на частта | 04230-A-1001: Ръчен интерогатор с ATEX сертификат (софтуер 4V0) за Optima, Optima Plus и Excel |
| Свързани части | - 2104B2351: Ръчен интерогатор с UL сертификат - 2104B2354: Ръчен интерогатор с CSA/FM сертификат - 2108B1455: Ръчно обновяване на EEPROM (4V0) - 04320-A-1025: SHC модул за защита и кабел - 2104B6250: SHC калибраторна система с конектор 10м |
| Аксесоари | Включено в комплекти за калибриране |
