Product Description

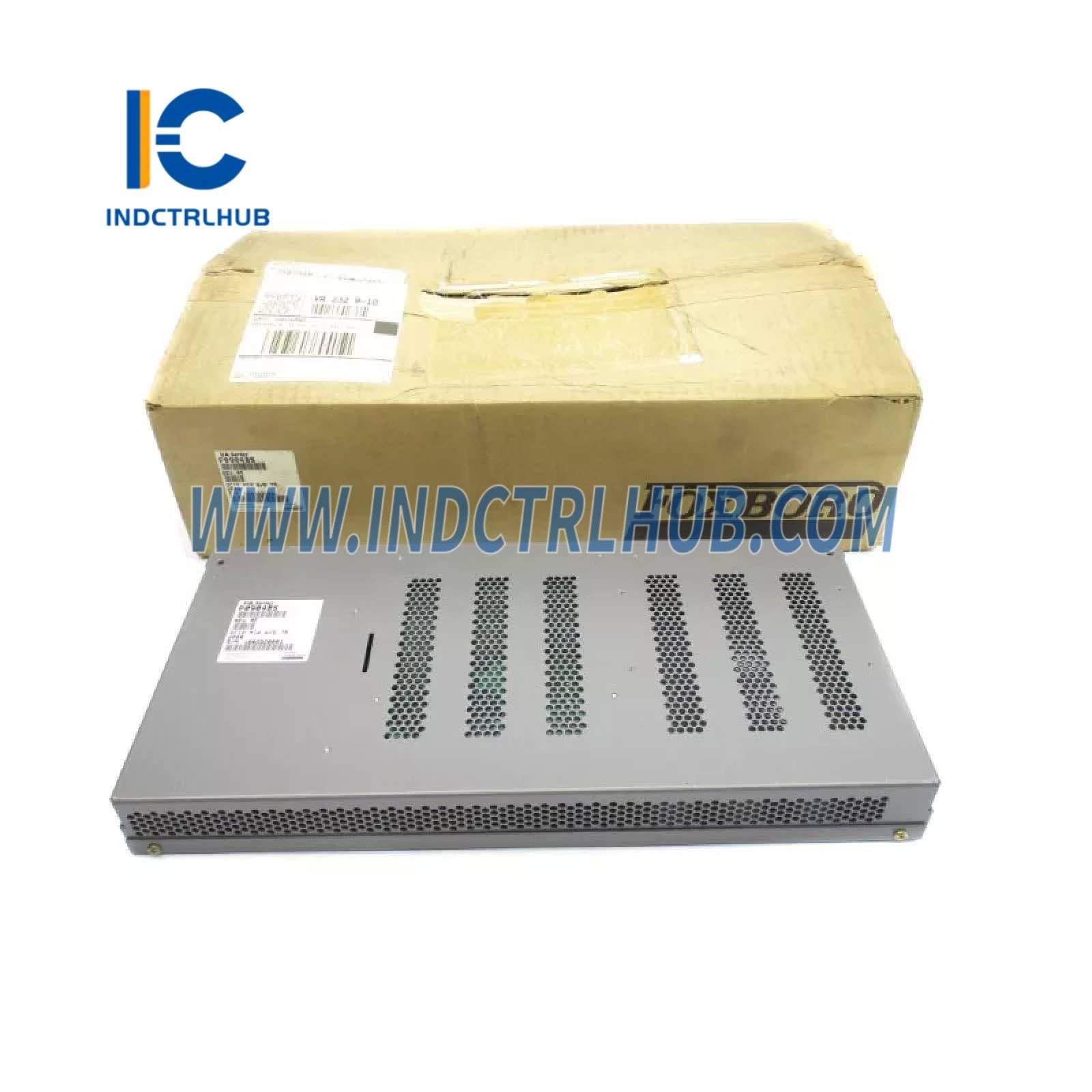

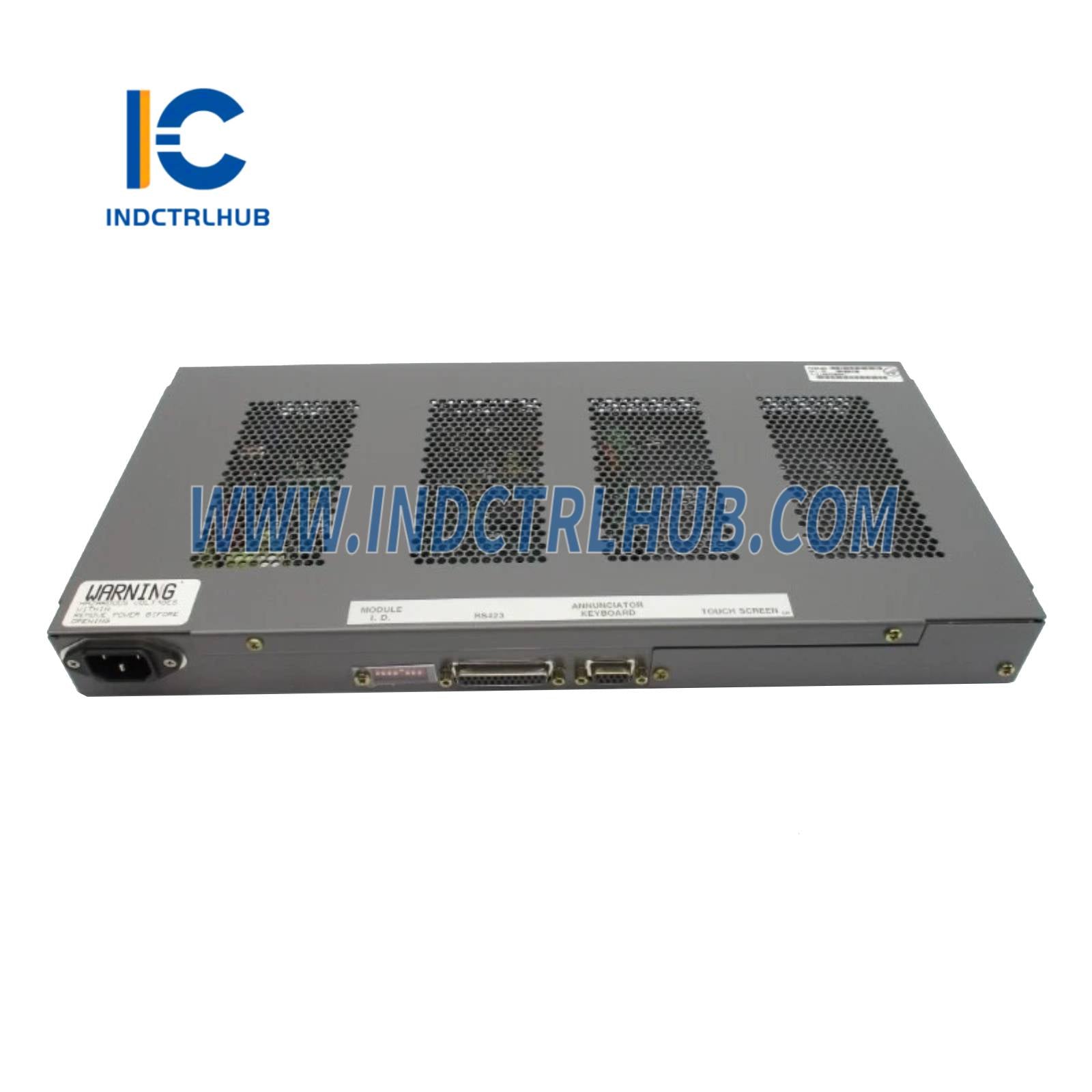

Foxboro P0904BS Invensys I/A Series FBM204 Аналогов входно/изходен модул
Преглед на продукта
- Foxboro P0904BS, известен още като FBM204, е аналогов входно/изходен модул от серията Invensys I/A (сега част от EcoStruxure Foxboro DCS на Schneider Electric). Този модул е проектиран да се свързва с аналогови полеви устройства, като сензори и изпълнителни механизми, за придобиване и обработка на сигнали 0–20 mA (включително 4–20 mA) както за входни, така и за изходни операции. Използва се в индустриални автоматизационни приложения, включително нефт и газ, химическа обработка и производство на енергия, за прецизен мониторинг и контрол на процесите в рамките на контролната система I/A Series.
Технически спецификации
- P0904BS FBM204 има следните спецификации, базирани на индустриални източници и документация на Foxboro:
| Спецификация | Детайли |
|---|---|
| Модел/номер на част | P0904BS (FBM204) |
| Производител | Foxboro (Invensys, сега Schneider Electric) |
| Описание | Аналогов входно/изходен модул I/A Series, 0–20 mA |
| Серия | Invensys I/A Series |
| Функция | Придобива аналогови входни сигнали 0–20 mA и предоставя аналогови изходни сигнали 0–20 mA |
| Входни канали | 4 аналогови входа (0–20 mA, включително 4–20 mA) |
| Изходни канали | 4 аналогови изхода (0–20 mA) |
| Резолюция | 12-битова (типично за FBM204) |
| Точност | ±0.1% от обхвата (при стандартни условия) |
| Изолация | Оптична изолация между полевите входове/изходи и системната шина |
| Захранване | 24 VDC (захранвано чрез задната платка на I/A Series) |
| Консумация на енергия | Приблизително 5–7 W (без товар на изхода) |
| Екологични спецификации | Температура на околната среда: 0°C до +60°C Температура на съхранение: -40°C до +85°C Относителна влажност: 5% до 95% без кондензация Удар: 15 g, 11 ms Вибрации: 1 g, 10–500 Hz |
| Размери | Приблизително 170 мм (В) x 35 мм (Ш) x 150 мм (Д) (стандартен размер модул I/A Series) |
| Тегло | Приблизително 0.5 кг |
| Монтаж | Свързва се към основата на полевия модул (FBM) на I/A Series |
| Сертификати | CE, UL, CSA, подходящ за неопасни среди |
