Product Description

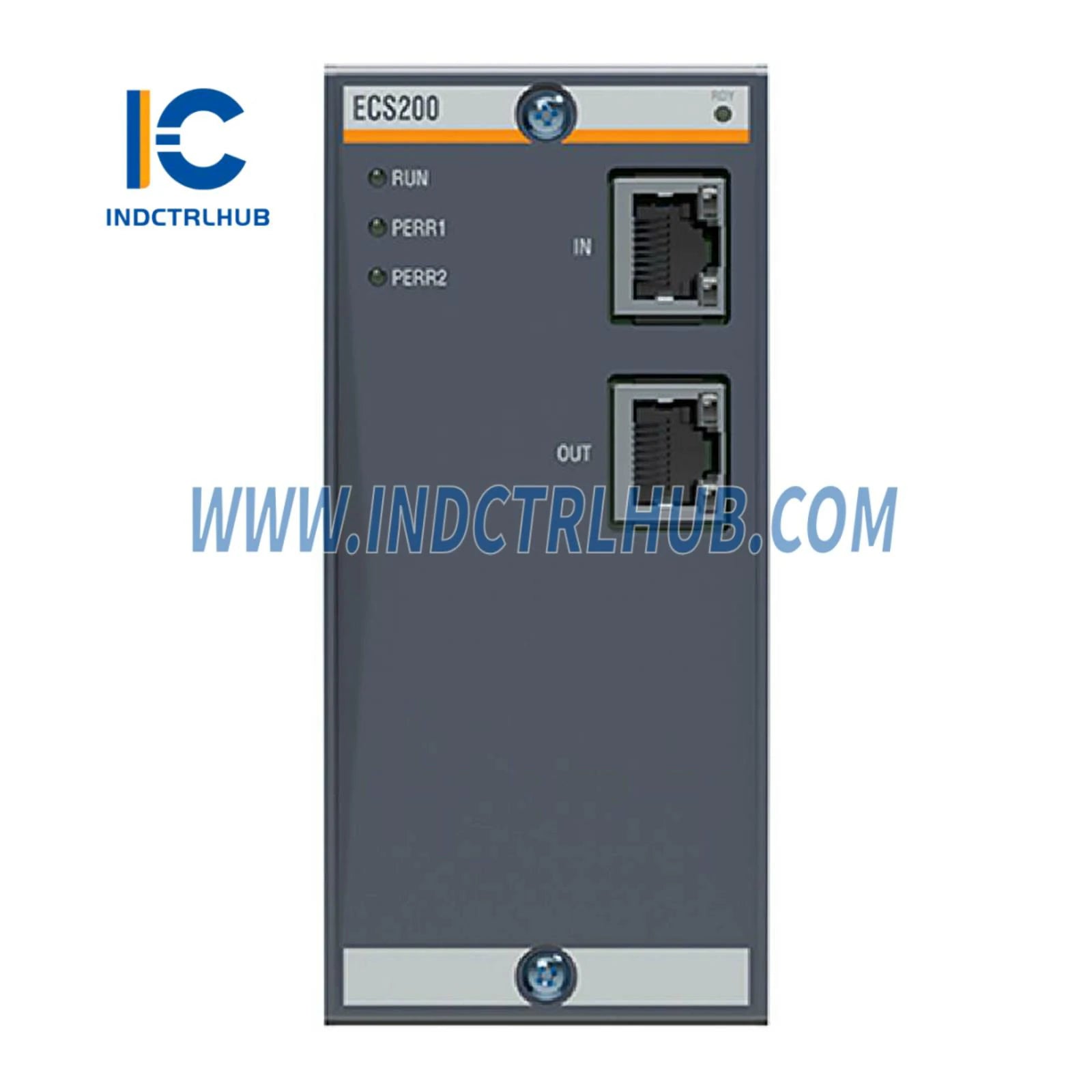

Bachmann ECS200 EtherCAT Slave Module - Високопроизводителна индустриална комуникация
Bachmann ECS200 EtherCAT Slave Module осигурява изключително представяне в реално време за взискателни индустриални автоматизационни приложения. Проектиран за безпроблемна интеграция с контролерните системи Bachmann M1, този EtherCAT slave интерфейс позволява високоскоростен, детерминистичен обмен на данни в процесния контрол, производствената автоматизация и среди с критична безопасност.
Технически спецификации
| Параметър | Спецификация |
|---|---|
| Модел номер | ECS200 |
| Протокол | EtherCAT (IEC 61158) |
| Скорост на комуникация | 100 Mbps пълнодуплекс |
| Време на цикъл | ≥ 250 μs |
| Разпределен часовник | Поддържано (DC синхронизация) |
| PDO картографиране | Гъвкав, конфигурируем |
| Типове данни | Цифрови входно-изходни, аналогови входно-изходни, сложни структури от данни |
| Работна температура | -25°C до +60°C |
| Захранване | 24V DC чрез гръбна платка |
| Монтаж | Съвместим с M1 System backplane |
| Сертификати | CE, UL, cULus |
| Клас на защита | IP20 |
Основни характеристики и предимства
- Изключително бърза комуникация: EtherCAT протоколът осигурява време за реакция в микросекунди за критични по време контролни цикли
- Синхронизация с разпределен часовник: Прецизно координиране на времето между множество slave устройства за синхронизирано управление на движението
- Гъвкава конфигурация на PDO: Персонализирайте обектите за процесни данни според специфичните изисквания на вашето приложение
- Поддръжка на множество типове данни: Обработка на цифрови сигнали, аналогови стойности и сложни структури от данни едновременно
- Възможност за гореща смяна: Подмяна на модули по време на работа без изключване на системата (при правилна конфигурация)
- Диагностични LED индикатори: Индикация в реално време за състоянието на комуникацията и откриване на грешки
Приложни сценарии
Системи за управление на процеси: ECS200 се отличава в непрекъснати процесни индустрии, където събирането на данни в реално време от разпределени сензори и изпълнителни механизми е критично. Интегрирайте безпроблемно с Bachmann MP213/E Controller Module за изграждане на надеждни архитектури за автоматизация на процеси.
Автоматизация на производството: Използвайте в монтажни линии, опаковъчни системи и приложения за обработка на материали, изискващи детерминистична комуникация. Комбинирайте с Bachmann MPC240 Controller Module за високопроизводително управление на машини с разширена памет.
Мрежи за управление на движението: Възползвайте се от функционалността на разпределен часовник за синхронизирани многоосни приложения за движение в роботика, CNC машини и координирани задвижващи системи. ECS200 работи заедно с други fieldbus технологии - сравнете с ABB CM582-DP PROFIBUS Slave Module за хибридни мрежови архитектури.
Автоматизация на сгради: Използвайте в контрол на ОВК, управление на осветлението и системи за мониторинг на енергията, където разпределените входно-изходни точки и бързото време за реакция подобряват ефективността и комфорта.
Решения за системна интеграция
ECS200 се монтира директно върху Bachmann BS203 Backplane Module или по-големи конфигурации на backplane, създавайки компактни, модулни контролни шкафове. За пълни системни изграждания, комбинирайте с Bachmann DIO216/4 Digital I/O Module за разширяване на капацитета на входно-изходните сигнали, като същевременно поддържате EtherCAT комуникационна основа.
При проектиране на мултипротоколни мрежи, ECS200 може да съжителства с други индустриални комуникационни стандарти. Помислете за ABB CM579-ETHCAT Communication Module като EtherCAT мастър за ABB AC500 PLC системи, или интегрирайте ProSoft PS69-DPS PROFIBUS DP Slave за свързване на наследени PROFIBUS устройства.
Конфигурация & Програмиране
Конфигурирайте ECS200 с помощта на софтуера Bachmann SolutionCenter или инструментите за конфигурация TwinCAT. Модулът поддържа стандартни EtherCAT конфигурационни файлове (ESI/XML) за безпроблемна интеграция с EtherCAT мастъри на трети страни. Гъвкавото картографиране на PDO позволява оптимизиране на обмена на данни за вашето конкретно приложение, намалявайки натоварването на мрежата и подобрявайки цикличните времена.
Често задавани въпроси
В: Съвместим ли е ECS200 с EtherCAT мастъри, които не са на Bachmann?
О: Да, ECS200 следва EtherCAT стандарта (IEC 61158) и работи с всеки съвместим EtherCAT мастър контролер, включително Beckhoff, OMRON и други водещи марки в автоматизацията.
В: Какъв е максималният брой ECS200 модули в една мрежа?
О: Топологията на EtherCAT теоретично поддържа до 65 535 slave устройства. Практическите ограничения зависят от изискванията за циклично време и конфигурацията на мрежата, обикновено 100-200 slave устройства на сегмент.
В: Поддържа ли модулът Safety over EtherCAT (FSoE)?
О: Стандартният ECS200 не включва функционалност FSoE. Свържете се с нашия технически екип за решения за комуникация с оценка за безопасност във вашата M1 система.
В: Мога ли да извърша hot-swap на ECS200 по време на работа?
О: Възможността за hot-swap зависи от конфигурацията на вашата система и настройките на EtherCAT мастъра. Консултирайте се с ръководството на системата Bachmann M1 за правилни процедури за hot-swap, за да избегнете прекъсване на комуникацията.
Q: Какви диагностични възможности предоставя модулът?
О: ECS200 разполага с LED индикатори за захранване, състояние на комуникацията и грешки. Разширената диагностика е достъпна чрез диагностичния интерфейс на EtherCAT мастъра, предоставящ подробни кодове за грешки и показатели за производителност.
Гаранция и поддръжка
Всеки Bachmann ECS200 EtherCAT Slave Module включва изчерпателна 12-месечна гаранция, покриваща производствени дефекти и материални повреди. Нашият технически екип за поддръжка предоставя помощ при конфигурация, насоки за отстраняване на неизправности и инженерна подкрепа през целия жизнен цикъл на вашия проект.
