Product Description
Преглед на продукта
| Поле | Подробности |
|---|---|
| Производител | Bently Nevada, a Baker Hughes business |
| Номер на частта | 177313-02-02 |

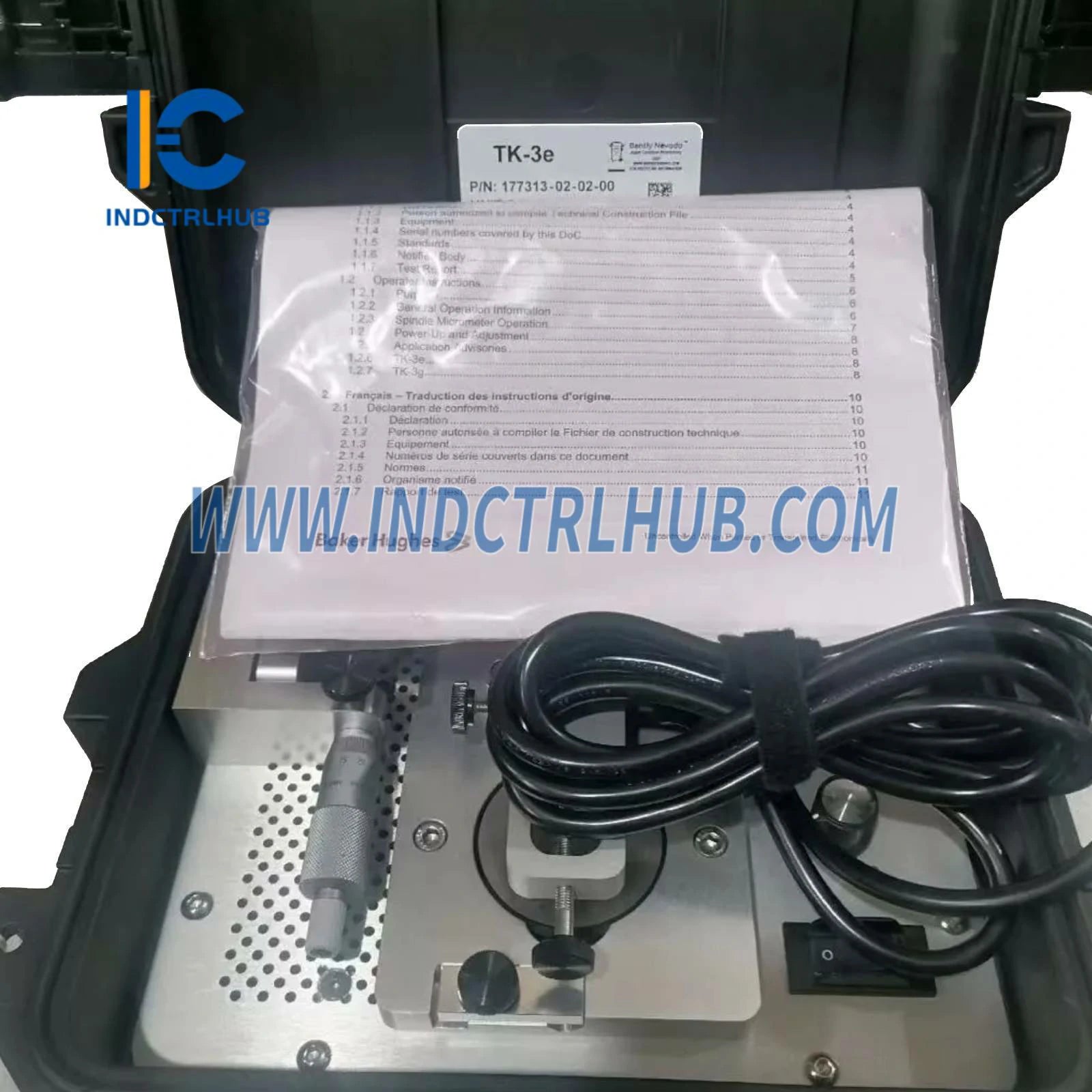

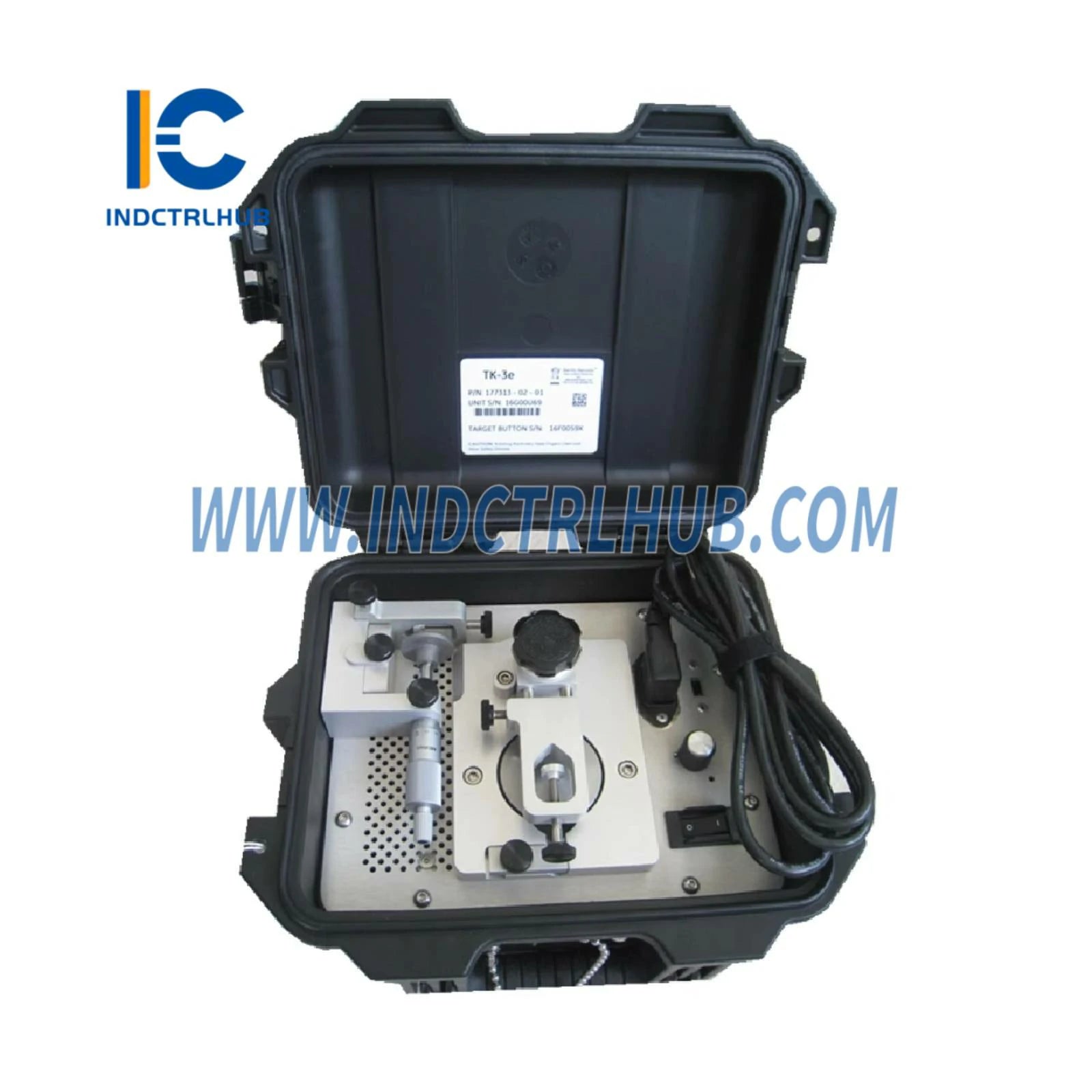

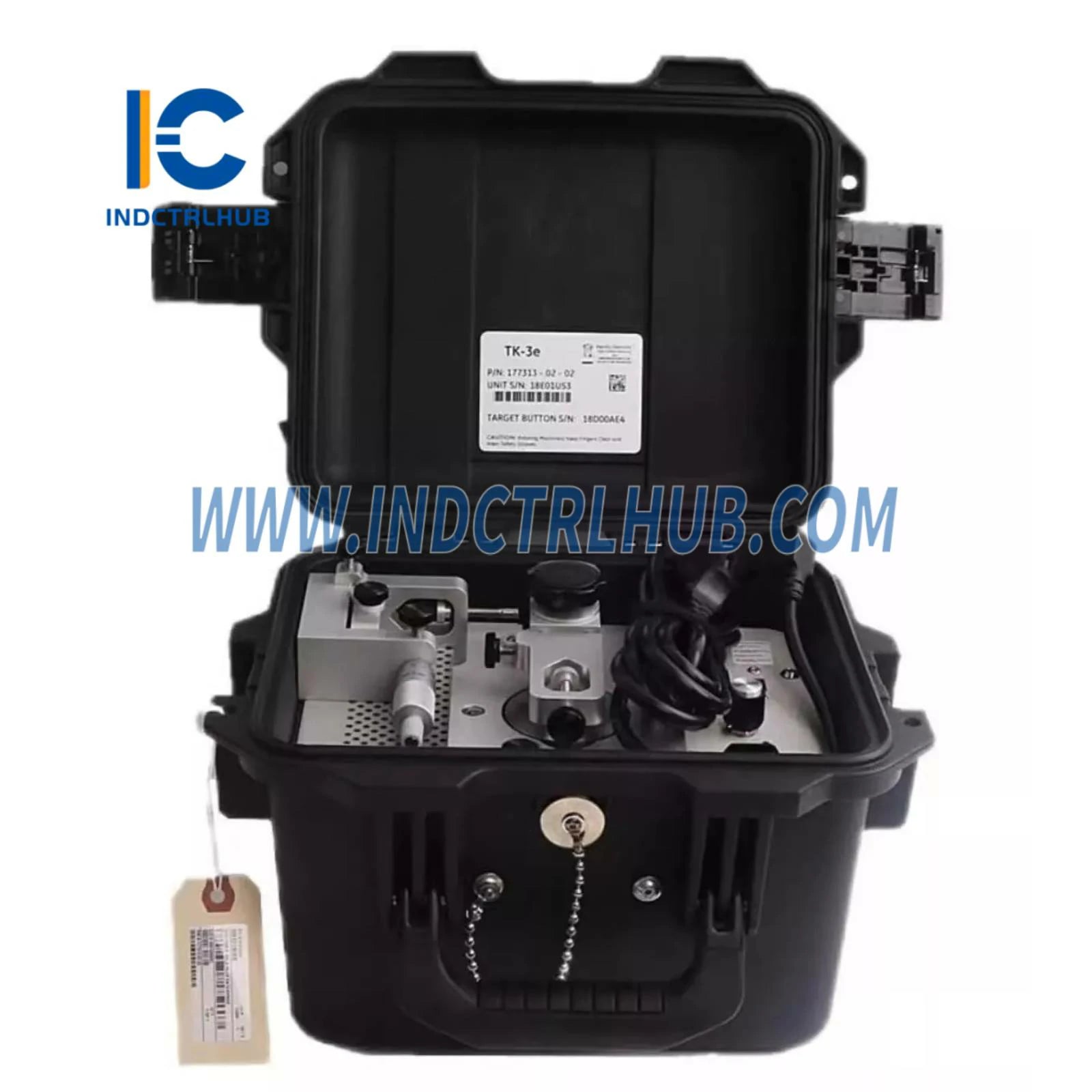

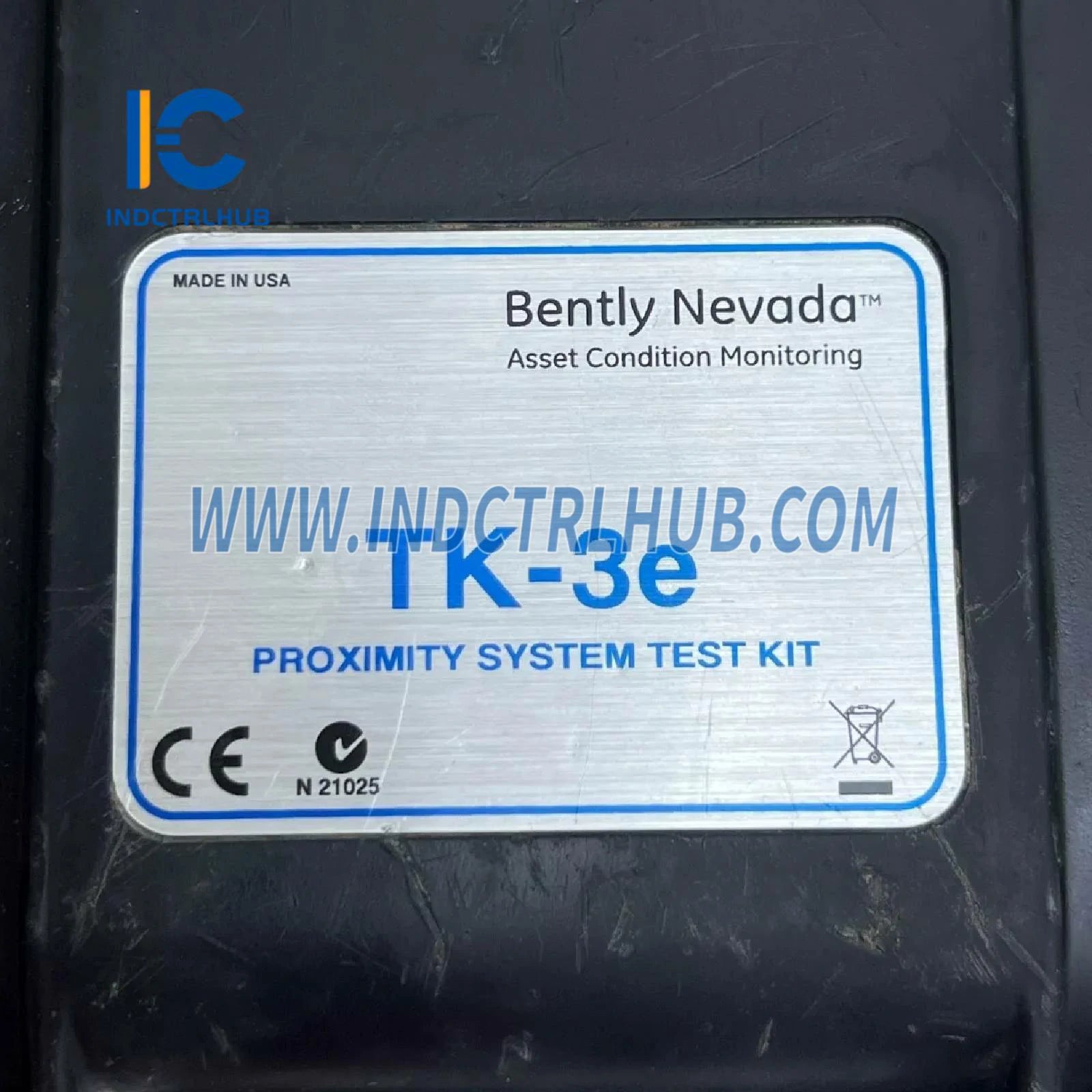

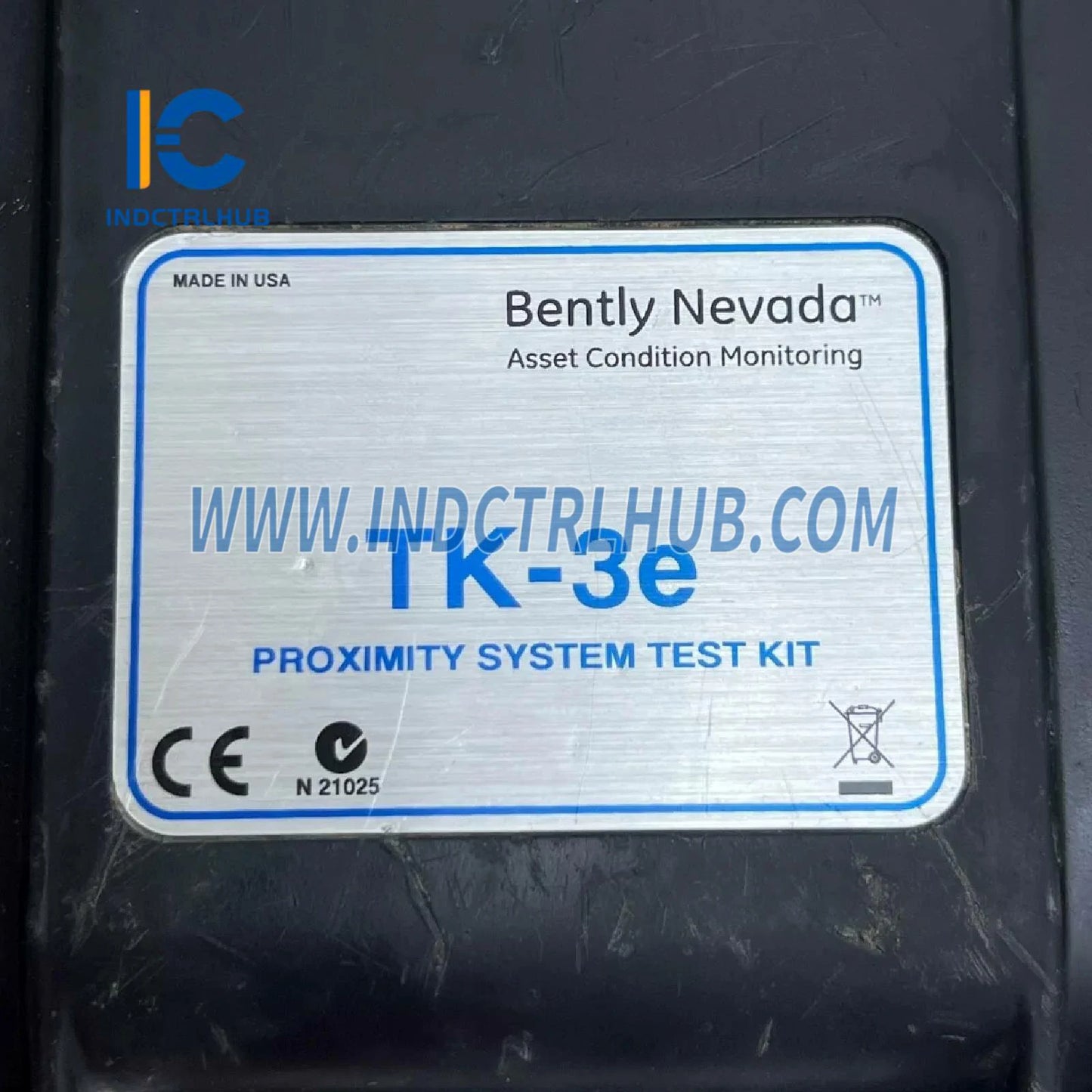

| Тип продукт | TK-3e Electric Driven Proximity System Test Kit |
| Функция | Симулира вибрации и позиция на вала за калибриране на близостни монитори |
| Свързан документ | 178087 Рев. F (Технически лист на комплекта за тест на система TK3 Proximity) |
Функционални спецификации
| Характеристика | Спецификация |
|---|---|

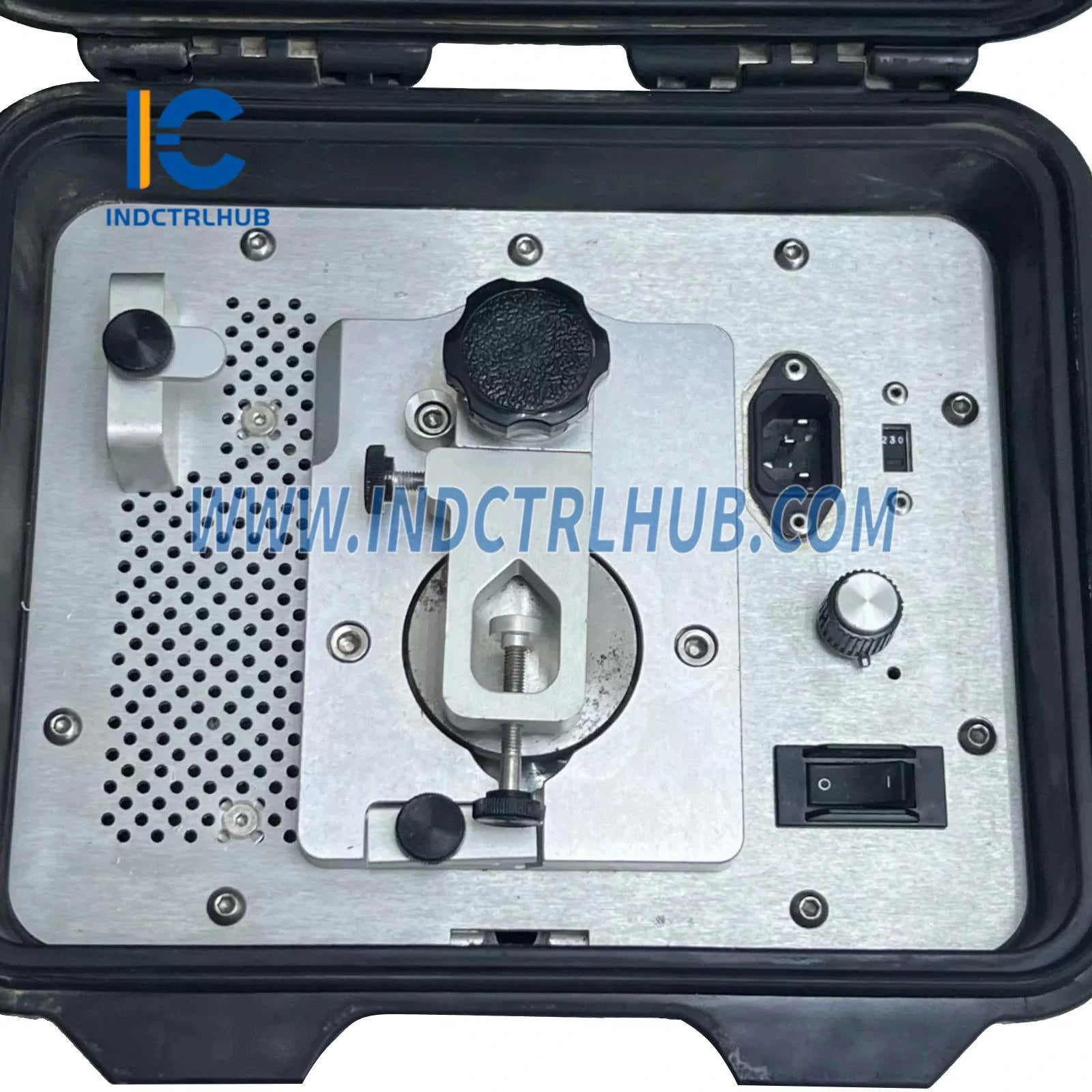

| Метод на калибриране | - Шпинделен микрометър: Проверява калибрирането на трансдюсерната система и позиционния монитор - Плоча с люлеене: Калибрира вибрационни монитори чрез моторно задвижвана механична вибрация |
| Съвместимост на сондата | Универсален монтаж за сонди с диаметър от 5 мм до 19 мм (0,197 инча до 0,75 инча) |
| Обхват на амплитудата на вибрациите | 50 до 254 μm (2 до 10 милса) пиково до пиково |
| Максимална скорост | 0 до 5000 cpm ±1000 cpm |
| Обхват на шпинделния микрометър | 0 до 25,4 мм (0 до 1000 милса) |
| Целеви материал | AISI 4140 легирана стомана (бутон-мишена и плоча с люлеене); специални материали по заявка |
| Изход на измерването | Изходно напрежение на постоянен ток, измервано чрез мултицет (не е необходим осцилоскоп) |

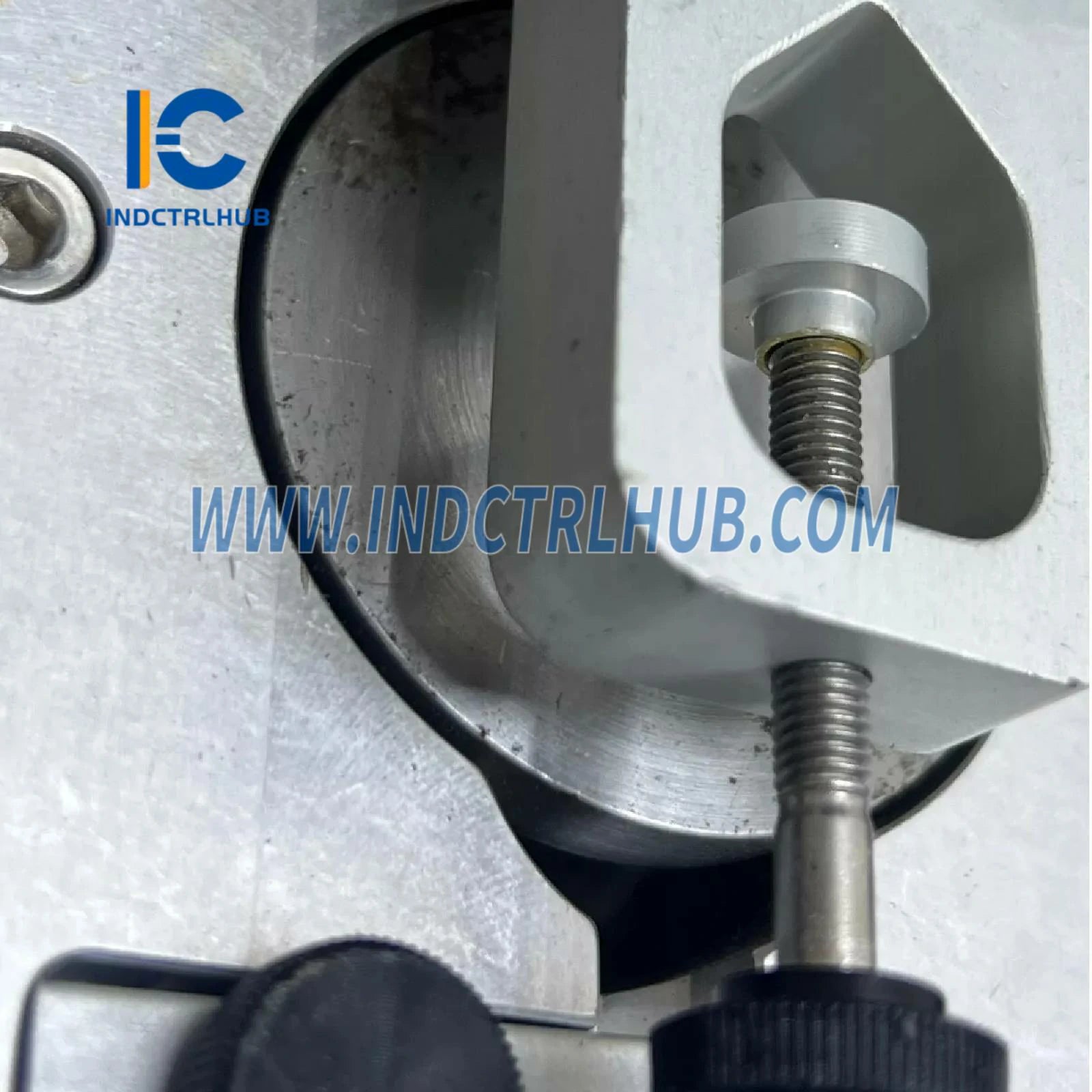

| Характеристики | - Подвижен шпинделен микрометър с магнитна основа - Монтаж на люлеещо рамо за плоча с люлеене - Абсолютна корекция на коефициента за калибриране на вибрации |
Спецификации на захранването
| Характеристика | Спецификация |
|---|---|

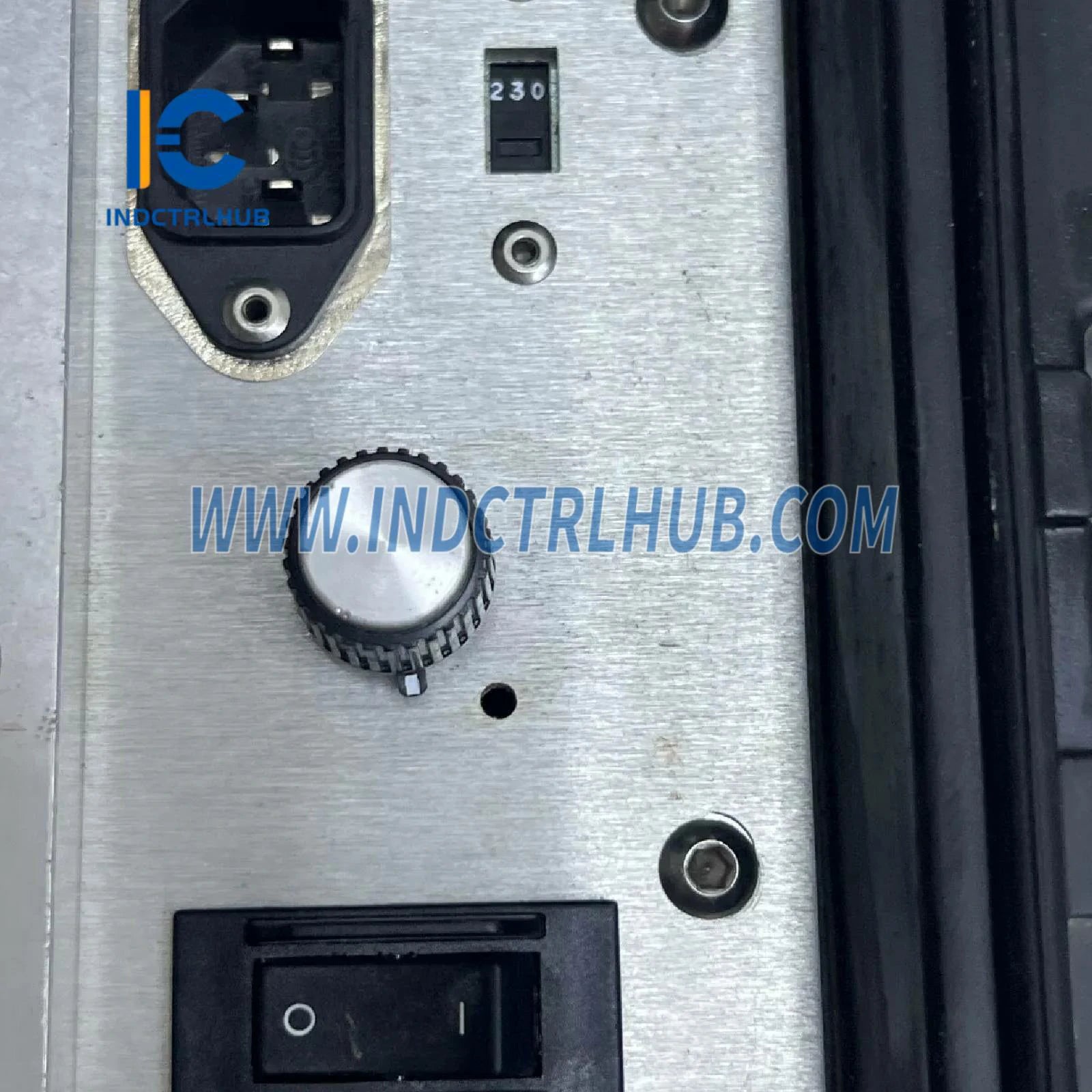

| Източник на захранване | Електрически: 95-125 Vac или 190-250 Vac, 50/60 Hz, минимум 1 A |
| Тип захранващ кабел | Европейски (опция 02) |
| Изключване на захранването | Чрез изключване на захранващия кабел от устройството TK-3e |

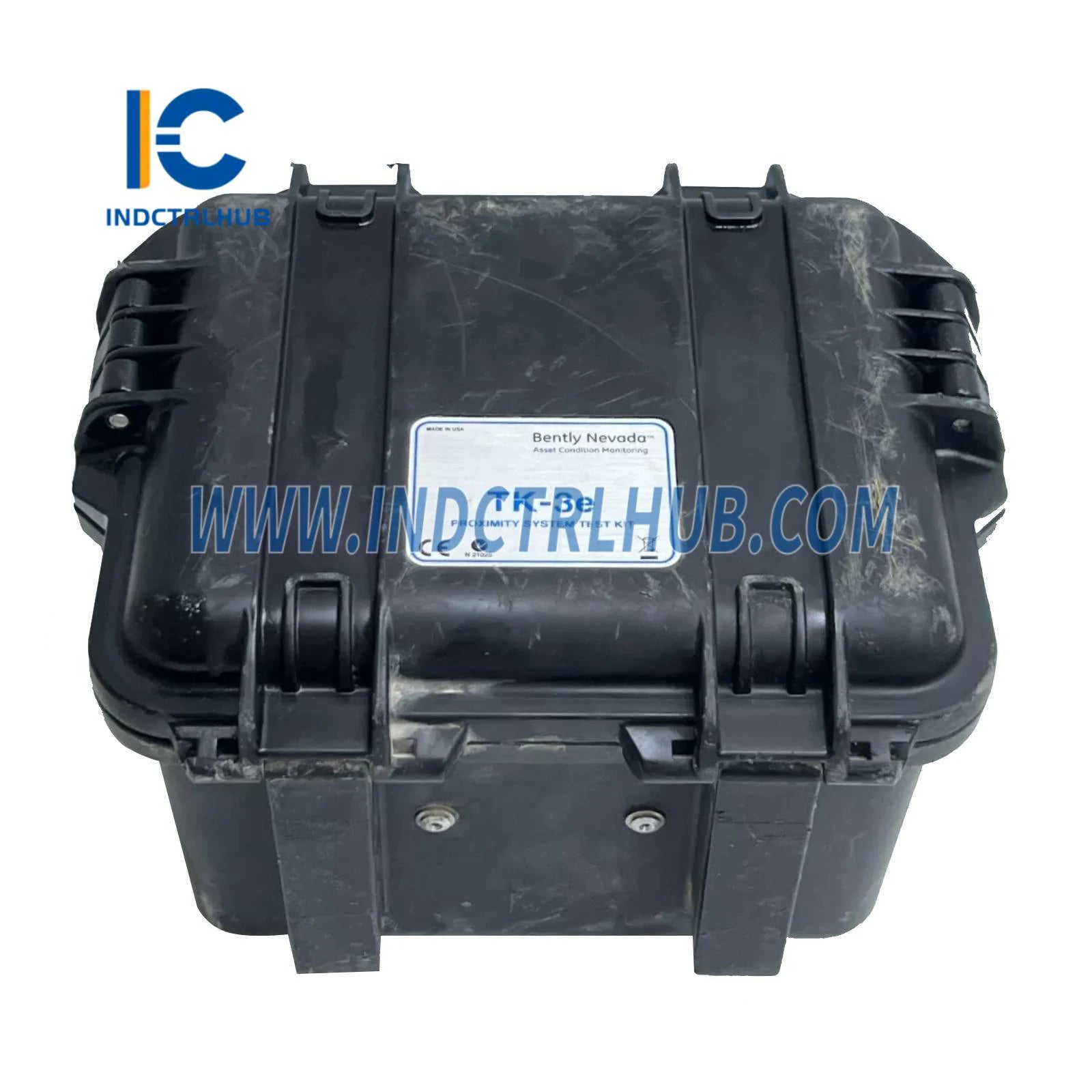

Физически спецификации
| Характеристика | Спецификация |
|---|---|
| Височина | 195 мм (7.68 in) |
| Ширина | 299 мм (11.8 in) |
| Дълбочина | 248 мм (9.76 in) |
| Тегло | 5.22 кг (11.5 lb) |
| Мерни единици | Метрична (опция 02) |
Екологични спецификации
| Параметър | Спецификация |
|---|---|
| Работна температура | 0 до 50°C (32 до 122°F); временно функциониране под 0°C е приемливо, макс 40°C за продължителна употреба |
| Температура на съхранение | -18 до 65°C (0 до 150°F) |
| Влажност | 95% без кондензация |
| Експонация | IP54 за прах и вода (когато е затворен) |
| Височина | Макс 2000 м |
| Употреба | Само за вътрешна употреба |
Съответствие и сертификати
| Тип сертификат | Подробности |
|---|---|
| FCC | Съответства на Част 15; няма вредни смущения, приема получени смущения |
| ЕМС | - EN 61000-6-2, EN 61000-6-4 - Директива EMC 2014/30/EU |
| RoHS | Съответства на Директива RoHS 2011/65/EU |
| Директива за ниско напрежение (LVD) | - EN 61010-1 - Директива LV 2014/35/EU |
| Одобрения от агенции | Няма (опция 98) |
Информация за поръчка
| Поле | Подробности |
|---|---|
| Номер на частта | 177313-02-02 (A: 02 - Метрична, B: 02 - Европейски захранващ кабел, C: 98 - Без одобрения от агенции) |
| Аксесоари | 168605: MDS 100 - Модул за обучение с компютърно базирано сканиране на данни (CBT) |
| Свързани документи | - 178087 Rev F: Технически лист на комплекта за тест на система TK3 Proximity - 108M1756: Ръководство за бърз преглед на одобренията |
Информация за безопасност
| Предупреждение | Подробности |
|---|---|
| Опасност от въртене | - Риск от нараняване от въртящи се части (плоча за вибрация) - Избягвайте свободно облекло/предмети - Използвайте предпазни очила и защитни средства - Уверете се, че монтажните винтове са здраво закрепени - Дръжте се далеч от плочата за вибрация по време на работа, за да избегнете наранявания от движещи се части или контакт |
Бележки
- Цел: Осигурява точна калибрация на близостните монитори Bently Nevada чрез симулиране на вибрация и позиция на вала, проверка на входовете на трансдюсера и изходите на монитора.
- Работа: Използва мултицет за измерване на постоянно напрежение за калибриране; шпинделен микрометър за позиция, плоча за вибрация. Осцилоскоп не е необходим.
- Ограничения: Само за вътрешна употреба; макс. надморска височина 2000 м; специални целеви материали изискват отделна поръчка. Временно използване при ниски температури е позволено, но не за продължителни периоди.
- Инсталация: Магнитната основа и универсалният монтаж за сонда улесняват използването на място. Осигурете сигурно закрепване, за да предотвратите наранявания, свързани с отломки.
