Решение за подмяна/надграждане Bently Nevada 9571-12 за серия 9000

Решение за замяна/надграждане Bently Nevada 9571-12 за серия 9000: Безпроблемен преход към съвременен мониторинг на вибрациите

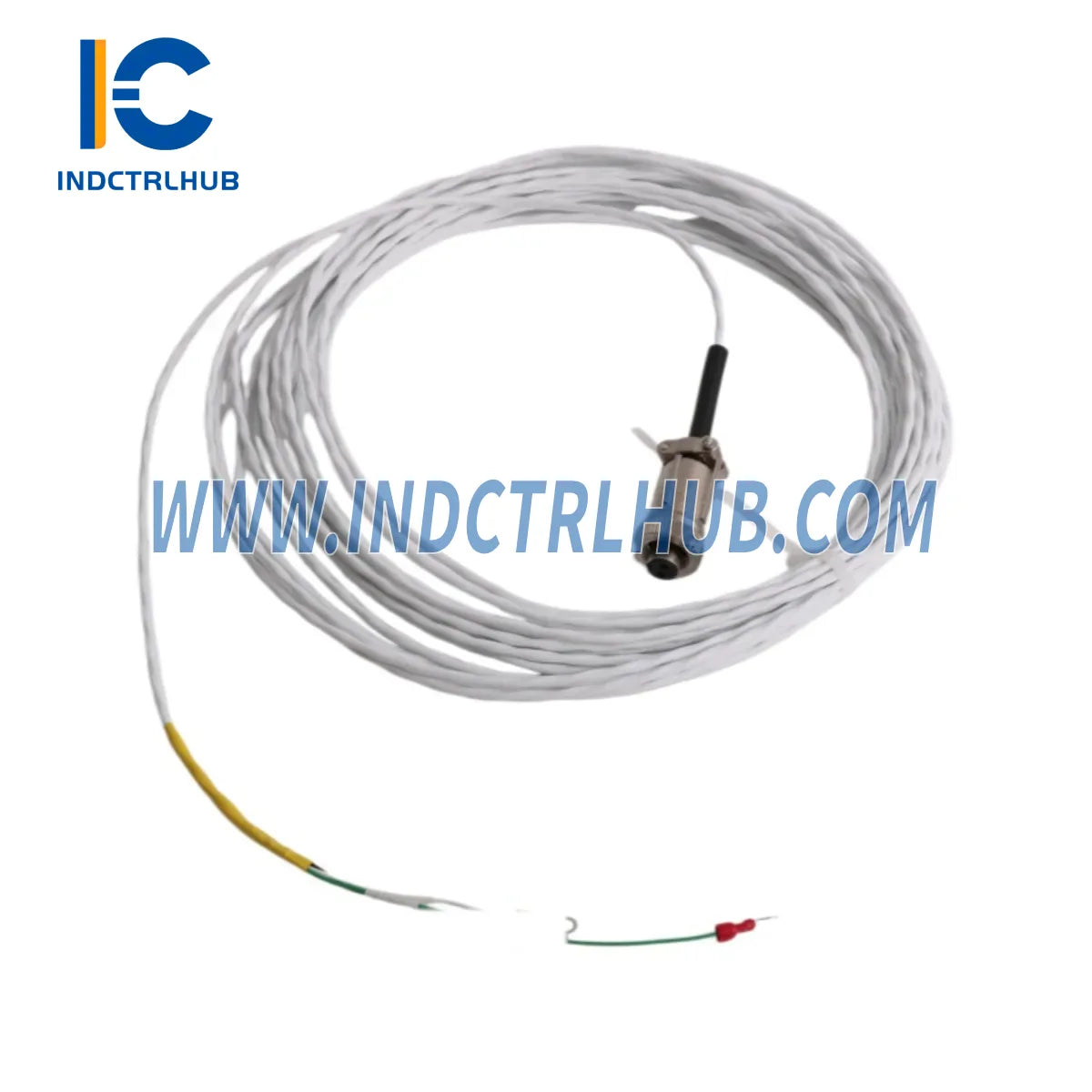

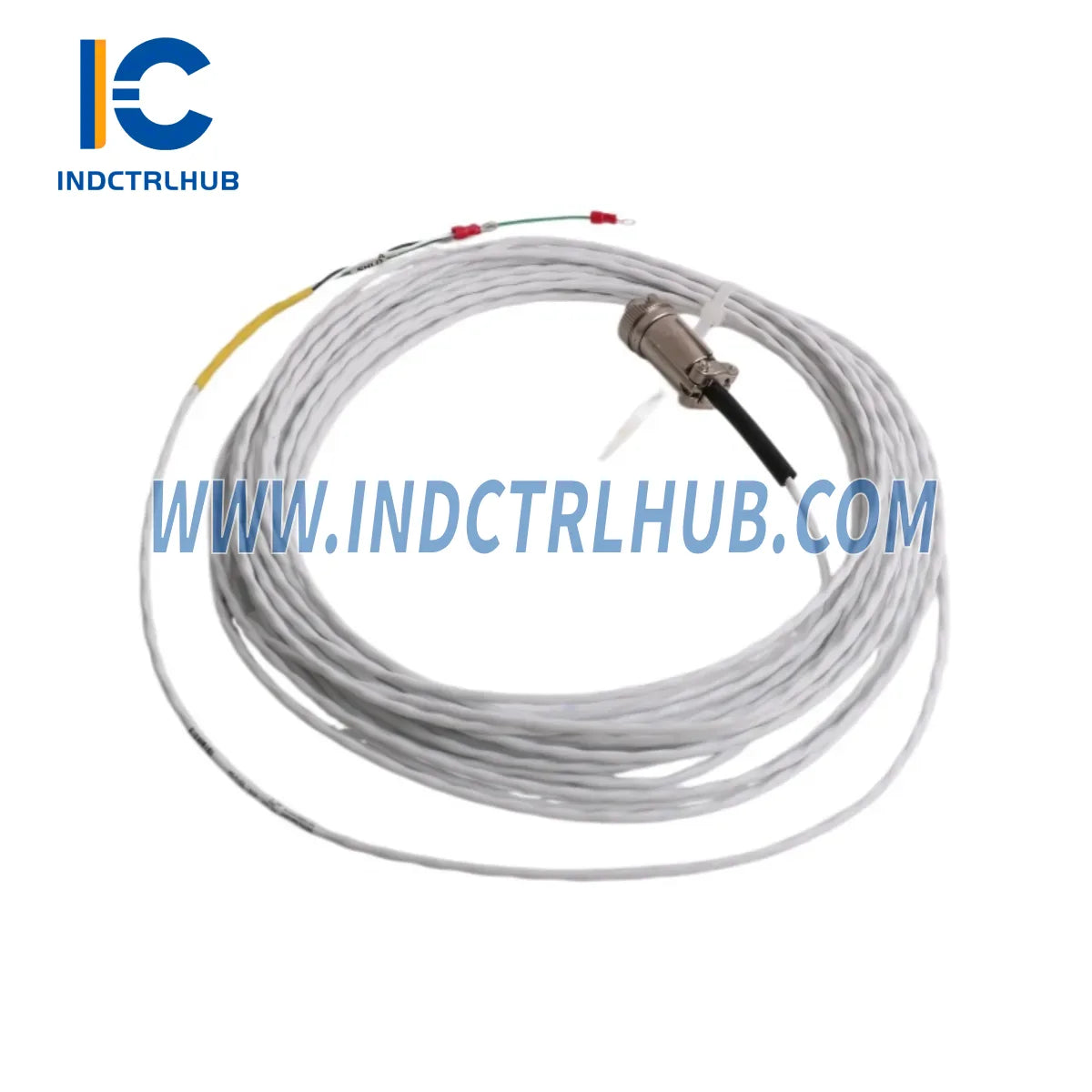

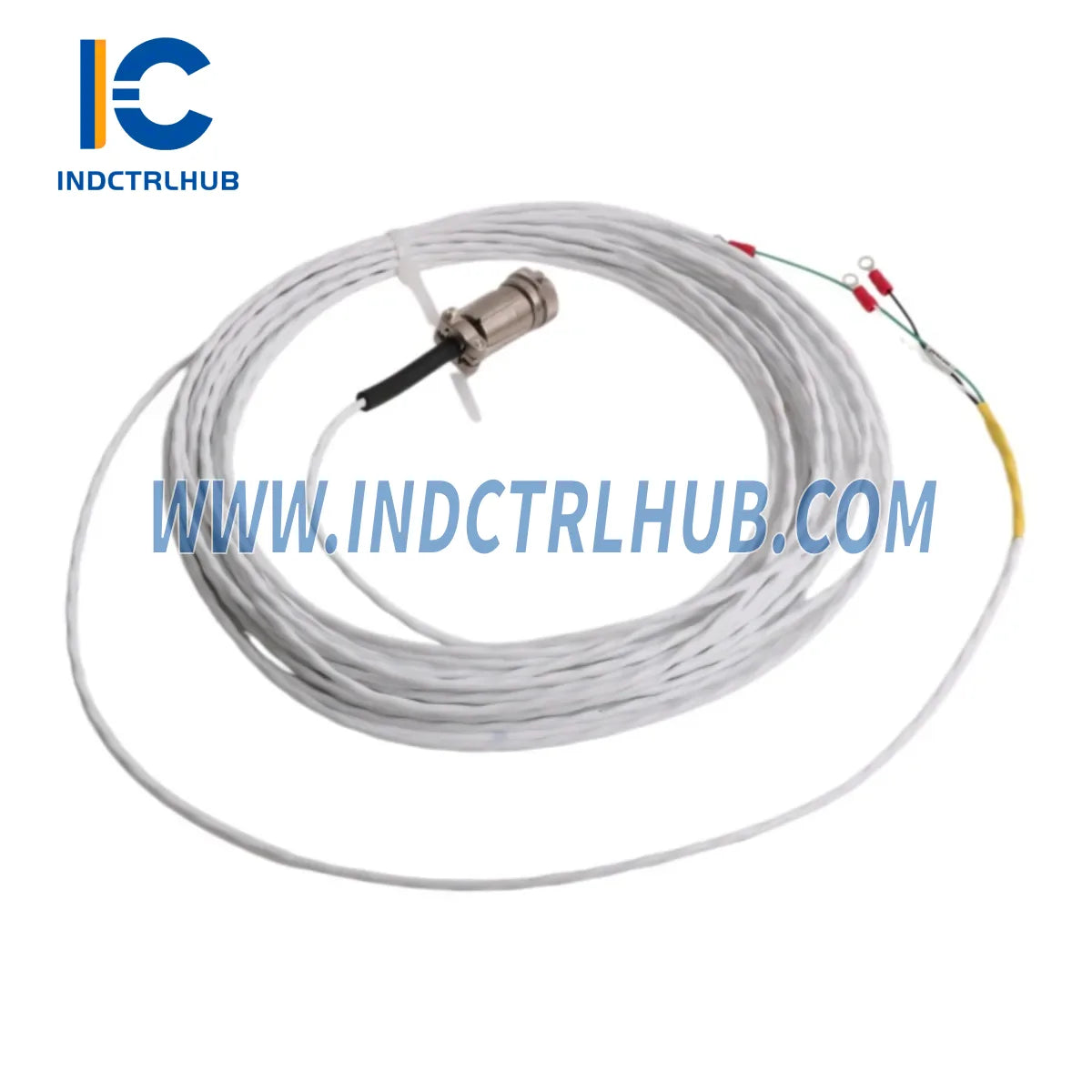

Стандартният междусистемен кабел Bently Nevada 9571-12 е критичната връзка във вашата система за мониторинг на вибрации от серия 9000, проектиран да поддържа цялостността на сигнала между близостните сензори и мониторинговите модули в архитектурите за защита на турбомашини. С приближаването на крайния срок за поддръжка на старите инсталации от серия 9000, инженерните екипи на съоръженията са изправени пред ясен избор: реактивна смяна под натиск или планирана миграция, която запазва работното време и защитава капиталовите инвестиции.

Тази страница е вашето структурирано ръководство за надграждане. Независимо дали обновявате една измервателна точка или изпълнявате пълна миграция на шкаф, междусистемният кабел 9571-12 е вашата отправна точка â€?а изброените по-долу компоненти са екосистемата, която трябва да мигрирате успешно.

📩 Искане на оферта: [email protected] | WhatsApp/Тел: +0086 18359243191

Таблица за сравнение на съвместимостта

Безпроблемни решения за надграждане

Смяната на междусистемния кабел 9571-12 рядко е самостоятелно действие. Пълната миграция изисква проверка и актуализация на околния сигнален верига. По-долу са компонентите, които най-често се заменят или надграждат паралелно с 9571-12, базирано на опита от полеви миграции в нефтената и газовата индустрия, енергетиката и петрoхимическите съоръжения.

При преминаване на вашата инсталация от серия 9000 към 9571-12, уверете се, че следните компоненти са оценени и актуализирани като част от обхвата на миграцията ви:

• Брониран свързващ кабел (25 фута) â€?Bently Nevada 16710-25: За сигнални линии на акселерометри, изискващи бронирана защита в среди с високи вибрации. Проверете съвместимостта на маршрута на кабела при замяна на 9571-12 в приложения с компресорни влакове.
• Брониран свързващ кабел (15 фута) â€?Bently Nevada 16710-15: Къс 3-жилен брониран кабел за тесни инсталации в панели. Често се актуализира заедно с 9571-12 при пренасочване на сигнални пътища по време на модернизация на рейка.
• Брониран свързващ кабел (66 фута) â€?Bently Nevada 16710-66: Дълъг 3-жилен кабел за отдалечени инсталации на сензори. Уверете се, че е с правилните спецификации, когато 9571-12 се заменя като част от пълен одит на сигналната верига.
• Свързващ кабел (35 фута, серия 3300) â€?Bently Nevada 16710-35: Ако пътят на миграция включва преминаване от серия 9000 към серия 3300 за мониторинг, този кабел е стандартният свързващ кабел за новата платформа.
• Рейк за система 3500 â€?Bently Nevada 3500/05: 19-инчовият рейк с 14 слота е основата на всяка миграция към серия 3500. Когато замяната на 9571-12 е част от по-широк ъпгрейд на платформата, потвърдете наличието на слотове в рейка и съвместимостта на задната шина преди да поръчате модули.
• TDI модул & вход/изход â€?Bently Nevada 3500/22-01-01-01: Модул за интерфейс на преходни данни, необходим за динамично улавяне на данни в ъпгрейднати 3500 системи. Актуализирайте този модул при миграция от серия 9000, за да осигурите непрекъснатост на данните.
• 16-канален релейен модул â€?Bently Nevada 3500/33: SPDT релейен изходен модул за алармена и спирачна логика. Проверете съвместимостта на конфигурацията на релето, когато кабелът 9571-12 се заменя като част от ъпгрейд на защитна система.
• Монитор за температура (6-канален) â€?Bently Nevada 3500/61 (163179-02): Модул за мониторинг на температура с RTD/TC. Често се обновява паралелно с компонентите на веригата за вибрационни сигнали при пълни миграции на системи за защита на машини.
• Модул за входно-изходно налягане на цилиндъра â€?Bently Nevada 3500/77M: Монитор за 4-канален реципрочен компресор. Ако вашата инсталация от 9000 Series включва мониторинг на реципрочен компресор, този модул е еквивалентът от 3500 Series и трябва да бъде включен в плана за миграция заедно с подмяната на кабела 9571-12.

Често задавани въпроси за насоки при обновяване

В: Дали 9571-12 е директна замяна на оригиналния кабел 9571?
О: В повечето инсталации – да. 9571-12 запазва същия интерфейс на конектора и характеристиките на сигнала като оригиналния 9571. Въпреки това препоръчваме да проверите дължината на кабела и ориентацията на конектора спрямо вашите изработени чертежи преди инсталация. Свържете се с нас с конфигурацията на вашата система за проверка на съвместимост преди изпращане.

В: Какви промени в окабеляването са необходими при подмяна на 9571-12 в шкаф от 9000 Series?
О: 9571-12 използва същото разположение на пиновете като оригиналния 9571. Не е необходимо пренавиване на клемната блокировка за замяна с подобен модел. Ако мигрирате едновременно към шкаф от 3500 Series, вижте схемите за окабеляване на I/O на 3500 Series за разлики в картографирането на клемите.

В: Може ли 9571-12 да се използва с монитори от 3300 или 3500 Series?
О: 9571-12 е проектиран за платформата 9000 Series. За инсталации от 3300 или 3500 Series подходящите междусистемни кабели са 16710-35 или 16710-25 серия. Можем да ви консултираме за правилния кабел за вашата целева платформа.

В: Има ли физически ограничения на пространството, които трябва да се вземат предвид при подмяна на 9571-12?
О: 9571-12 е стандартен междусистемен кабел. Радиусът на огъване и свободното пространство за прокарване трябва да се проверят при инсталации в ограничени панели. Ако вашият шкаф се обновява до рамка 3500/05 с 19 инча, уверете се, че съществуващите кабелни трасета поддържат новия маршрут.

В: Как да проверя дали 9571-12 функционира правилно след инсталация?
О: След инсталация, извършете проверка на напрежението на разстоянието на входа на монитора, за да потвърдите, че системата сонда-кабел-драйвер работи в посочения линеен диапазон. За монитори от серия 9000, очакваното напрежение на разстоянието зависи от системата — вижте калибрационния запис на вашия монитор.

В: Каква документация се предоставя с 9571-12?
О: Всяка единица се доставя с търговска фактура, опаковъчен лист и сертификат за произход. Сертификат за съответствие (CoC) е наличен при поискване за клиенти, работещи по системи за управление на качеството ISO 9001 или API Q1.

Гаранционно уверение

Всички стандартни свързващи кабели Bently Nevada 9571-12, доставени от Industrial Control Hub, са покрити с 12-месечна гаранция от датата на изпращане. Тази гаранция покрива производствени дефекти и потвърдени повреди на компоненти при нормални условия на работа.

• âœ?Период на покритие: 12 месеца от датата на изпращане, документирана в търговската фактура.
• âœ?Отстраняване на дефекти: Замяна на единицата или пълно възстановяване на сумата при потвърдени производствени дефекти. Процесът RMA се инициира в рамките на 48 часа след подаване на доклада за дефект.
• âœ?Изключения: Физически повреди от неправилна инсталация, неоторизирана модификация или работа извън посочените екологични граници не се покриват.
• âœ?Процес на рекламация: Изпратете доклад за дефект с снимки и подробности за инсталацията на [email protected]. Нашият технически екип отговаря в рамките на 1 работен ден.
• âœ?Проследимост: Всяка единица е индивидуално етикетирана с сериен номер за проследяване на гаранцията и съответствие с одита.
• âœ?Разширено покритие: Споразумения за закупуване на множество единици могат да отговарят на условия за удължена гаранция. Свържете се с нас, за да обсъдим споразумения за осигуряване на доставка за програми с критични резервни части.
