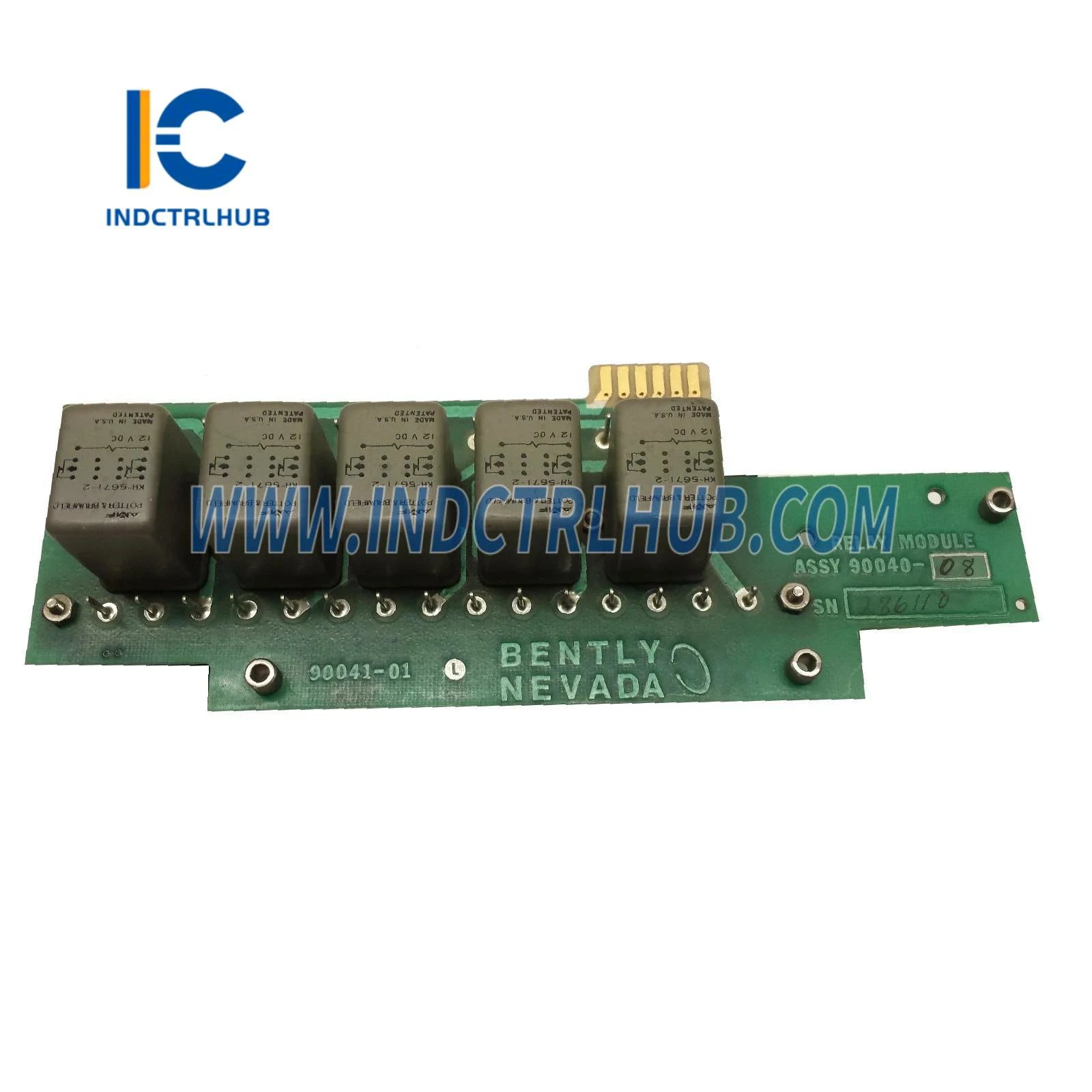

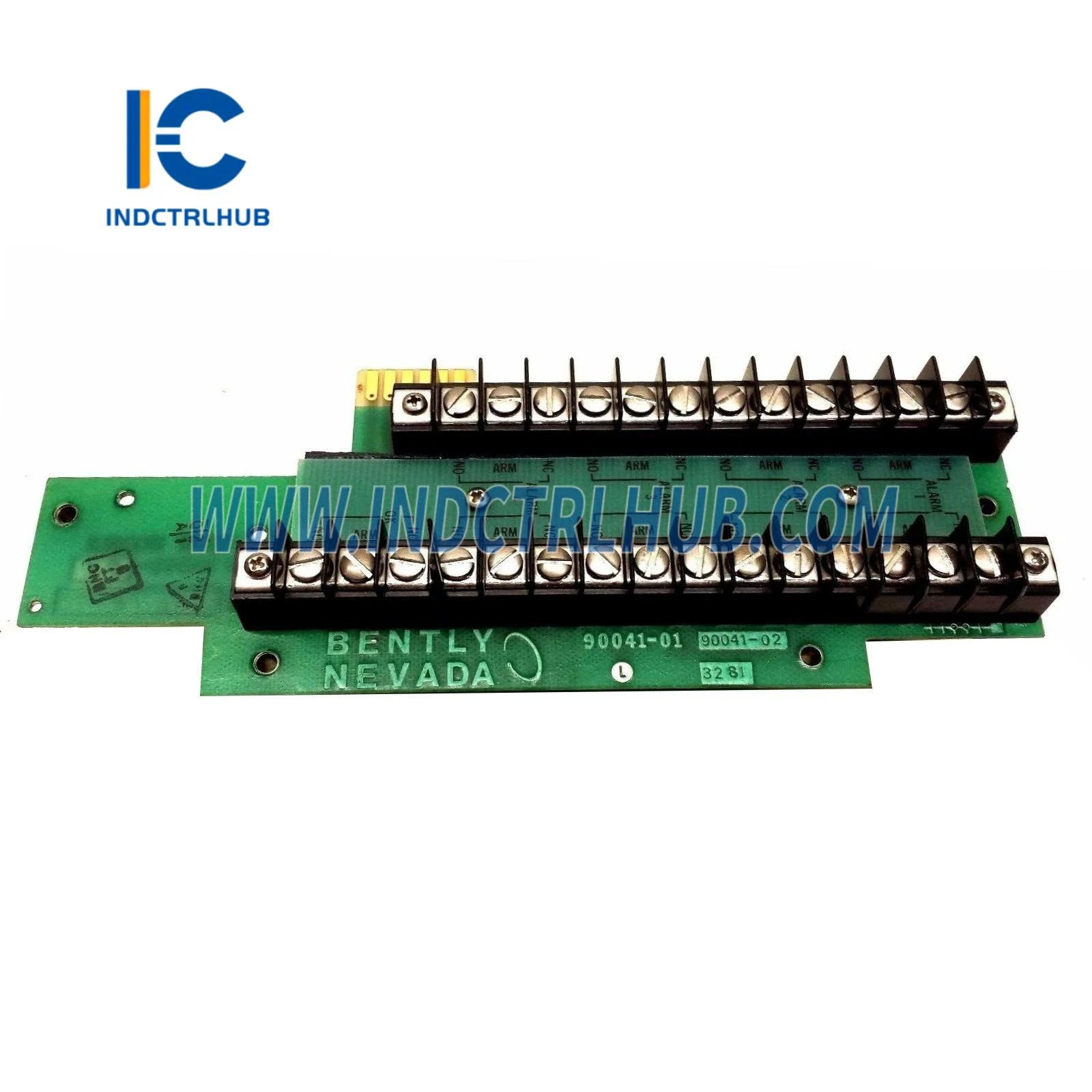

Дискретен модул за алармен релe Bently Nevada 90041-01
Индустриален дискретен модул за алармен релe от платформата за мониторинг на вибрации серия 9000 на Bently Nevada. 90041-01 преобразува алармените изходи на вибрационния монитор в изолирани релe контакти, осигурявайки електрически интерфейс между системите за мониторинг и инфраструктурата за контрол на завода за автоматизирана защита на машините и сигнализация на аларми.
⚡ Технически характеристики на релe модула
Номер на частта: 90041-01
Тип модул: Интерфейс за дискретен алармен релe
Платформа на системата: Серия 9000 за мониторинг на вибрации
Конфигурация на релeто: Множество SPDT (форма C) контакти
Рейтинг на контактите: 5A при 250 VAC / 30 VDC резистивно
Електрическа изолация: 2500 VAC вход-изход
Тип вход: Логически алармени сигнали от мониторите
Време за реакция: типично <10 милисекунди
Механичен живот: минимум 10 милиона операции
Електрически живот: 100 000 операции при номинално натоварване
LED индикатори: Индикатори за състоянието на всяко реле
Захранване: 24 VDC или 115/230 VAC
Работна температура: -20°C до +65°C
Монтаж: Монтаж в рама или панел от серия 9000
Кутия: Индустриален метален корпус
Сертификати: Одобрени от UL, CE, CSA, FM
🎯 Философия на архитектурата на релe интерфейса
Системите за мониторинг на вибрации генерират електронни алармени сигнали, когато вибрациите на машините надвишат безопасните прагове, но тези нисковолтови логически сигнали не могат директно да управляват мощно оборудване или да се свързват с различни контролни системи. Релe модулът 90041-01 преодолява тази разлика, преобразувайки алармените изходи на монитора в изолирани релe контакти, които безопасно се свързват с PLC, DCS системи, панели за аварийно спиране и системи за сигнализация.
Електрическата изолация на модула защитава чувствителната електроника на мониторинга от напреженчески преходи, земни контури и електрически шум, произхождащ от контролни системи. Тази гальванична изолация позволява безопасно свързване към различни електрически среди — 24 VDC входове на PLC, 120 VAC вериги за сигнализация или 230 VAC стартери на мотори — без да се компрометира целостта на системата за мониторинг.
🏭 Критични приложения за интерфейс на аларми
Интеграция с аварийно спиране: Свържете алармите на вибрационния монитор с аварийни системи за спиране (ESD), които защитават критично турбомашинно оборудване. Когато вибрациите надвишат опасните прагове, релe контактите на 90041-01 се отварят или затварят според конфигурацията, задействайки логиката на ESD, която спира машините преди да настъпи катастрофален отказ. Бързото време за реакция (<10ms) гарантира незабавно предприемане на защитни действия при откриване на аларма.
Интерфейс с PLC и DCS: Предавайте състоянието на вибрационните аларми към програмируеми логически контролери и разпределени контролни системи, управляващи автоматизирани процеси. Релe контактите се свързват директно към дискретните входове на PLC или цифровите входни карти на DCS, позволявайки на контролните системи да прилагат сложни стратегии за реакция на аларми — координирани спирания, корекции на процеси или автоматизирани прехвърляния на оборудване въз основа на състоянието на машините.
Свързване към панел за сигнализация: Захранвайте традиционни панели за сигнализация, показващи състоянието на алармите на машините в контролни зали. Релe контактите захранват лампи или LED индикатори на панела, осигурявайки на операторите незабавна визуална индикация за вибрационни аларми. Множество релe модули могат да управляват обширни системи за сигнализация, наблюдаващи десетки машини в големи съоръжения.
Управление на стартери на мотори: Директно управлявайте стартери на мотори или задвижващи клапани в отговор на вибрационни аларми. Конфигурирайте релe контактите да прекъсват веригите за управление на стартерите или да затварят веригите на задвижващите клапани, реализирайки твърдо свързана защита на машините, която работи независимо от софтуера на контролната система — критично за приложения с изисквания за функционална безопасност.
⚙️ Разширени функции на релe интерфейса
✓ Високо изолационно напрежение: 2500 VAC защитава системите за мониторинг
✓ Форма C контакти: както нормално отворени, така и нормално затворени връзки
✓ Бърза реакция: активация под 10ms за бърза защита
✓ Визуален статус: LED индикатори показват състоянието на релeто
✓ Висок рейтинг на контактите: 5A за превключване на мотори, клапани, сигнализатори
✓ Дълъг експлоатационен живот: 10 милиона механични операции
💼 Предимства при интеграция в системи
90041-01 се интегрира безпроблемно в системите за мониторинг Bently Nevada серия 9000, монтирайки се в стандартни рафтове заедно с вибрационните монитори и приема алармени сигнали чрез връзки на гръбната платка или клемни блокове. Тази интеграция премахва необходимостта от външни релe панели, намалява сложността на окабеляването и консолидира хардуера за защита на машините в единни системи за мониторинг.
Универсалният вход за захранване на модула (24 VDC или 115/230 VAC) позволява гъвкав монтаж в различни електрически среди без необходимост от специални захранвания или превключватели за избор на напрежение. Индустриалният метален корпус осигурява електромагнитно екраниране и механична защита, подходящи за сурови индустриални условия.
🔧 Монтаж и конфигурация

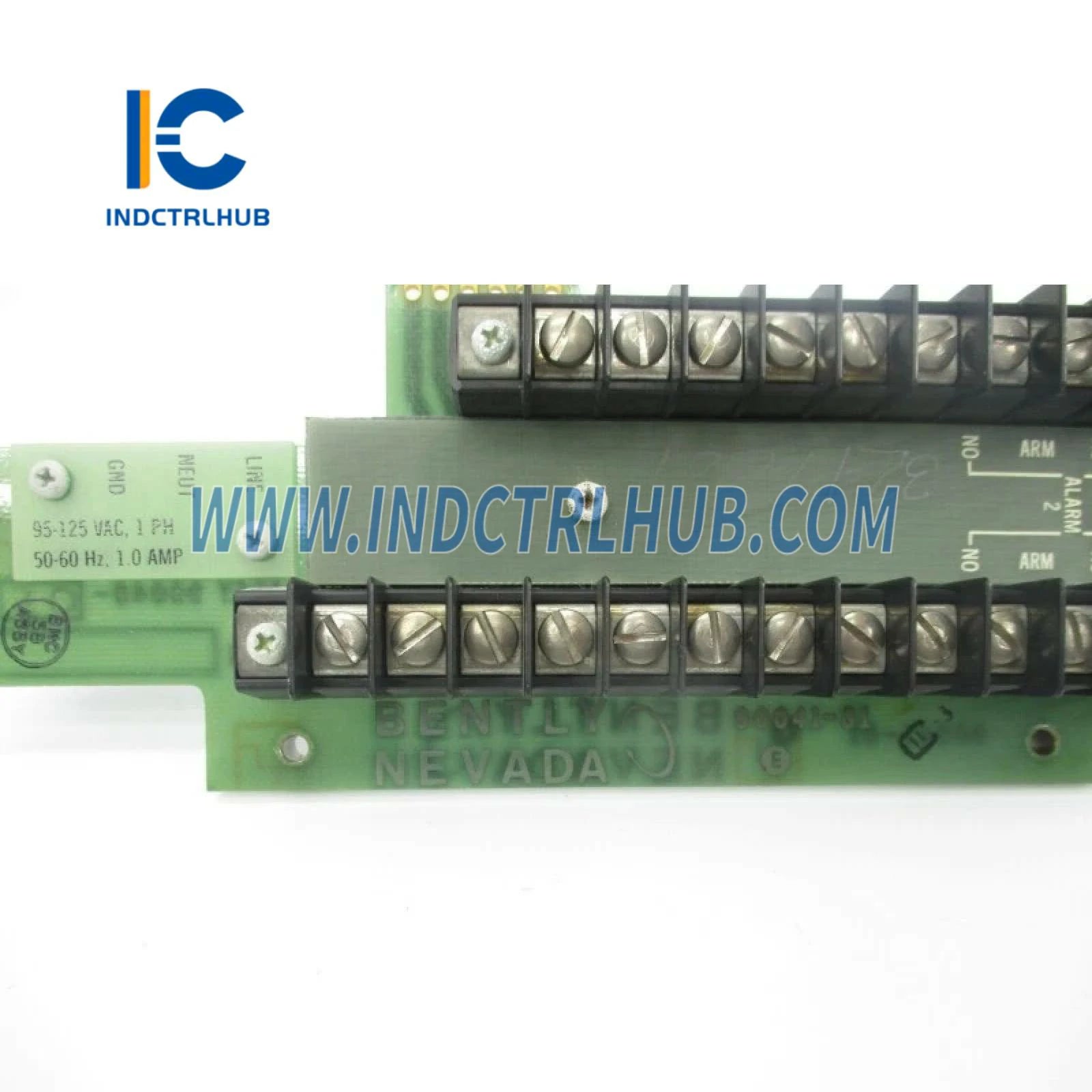

Модулът се монтира в рафтове от серия 9000 с помощта на стандартен монтажен хардуер, свързвайки се с вибрационните монитори чрез гръбна платка или твърдо окабеляване в зависимост от конфигурацията на системата. Изходните клеми на релeто приемат проводници 12-24 AWG, като ясно маркираните клемни блокове опростяват полевото окабеляване и намаляват грешките при инсталация.
Конфигурацията включва свързване на релe контактите според изискванията на приложението — нормално отворени контакти за индикация на аларма с гарантирана безопасност, нормално затворени контакти за разрешителни интерлокове за работа. LED индикаторите на предния панел осигуряват реално време състояние на релeто, позволявайки проверка при пускане и отстраняване на неизправности без външно тестово оборудване.
📊 Насоки за приложение на релe контактите
Изберете конфигурацията на контактите според изискванията за режим на отказ. Нормално отворените контакти се затварят при аларма, подходящи за захранване на вериги за сигнализация и входове на PLC, конфигурирани за активна висока логика. Нормално затворените контакти се отварят при аларма, осигурявайки безопасна работа за вериги с разрешение за работа, където отварянето на контакта спира машината.
Спазвайте рейтинга на контактите при превключване на индуктивни товари като стартери на мотори или соленоидни клапани. Използвайте подходяща защита на контактите (RC филтри за AC товари, диоди за обратно напрежение за DC товари) за потискане на напреженчески преходи и максимизиране на живота на контактите. За товари, надвишаващи рейтинга на модула, използвайте релe контактите за управление на междинни контактори или стартери на мотори, оценени за приложението.
📦 Комплект с пълен релe модул
Един дискретен алармен релe модул Bently Nevada 90041-01, монтажен хардуер за инсталация в рафтове серия 9000, клемни блокове, схеми на окабеляване с показани конфигурации на контактите, инструкции за монтаж и техническа документация, включително рейтинги на контактите и насоки за приложение.
Състояние на продукта: Напълно нов, фабрично запечатан с пълна гаранция от производителя и достъп до глобална техническа поддръжка.
