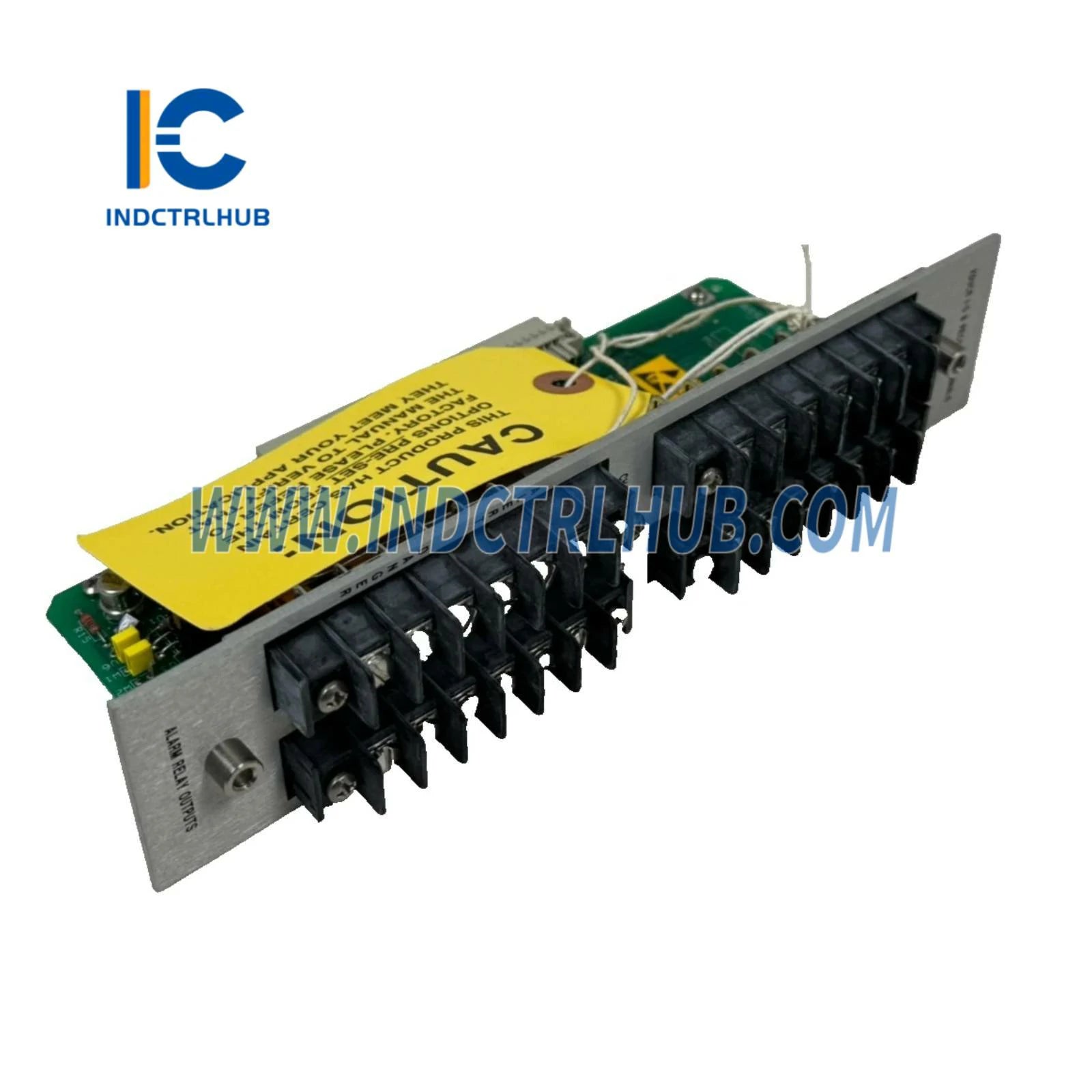

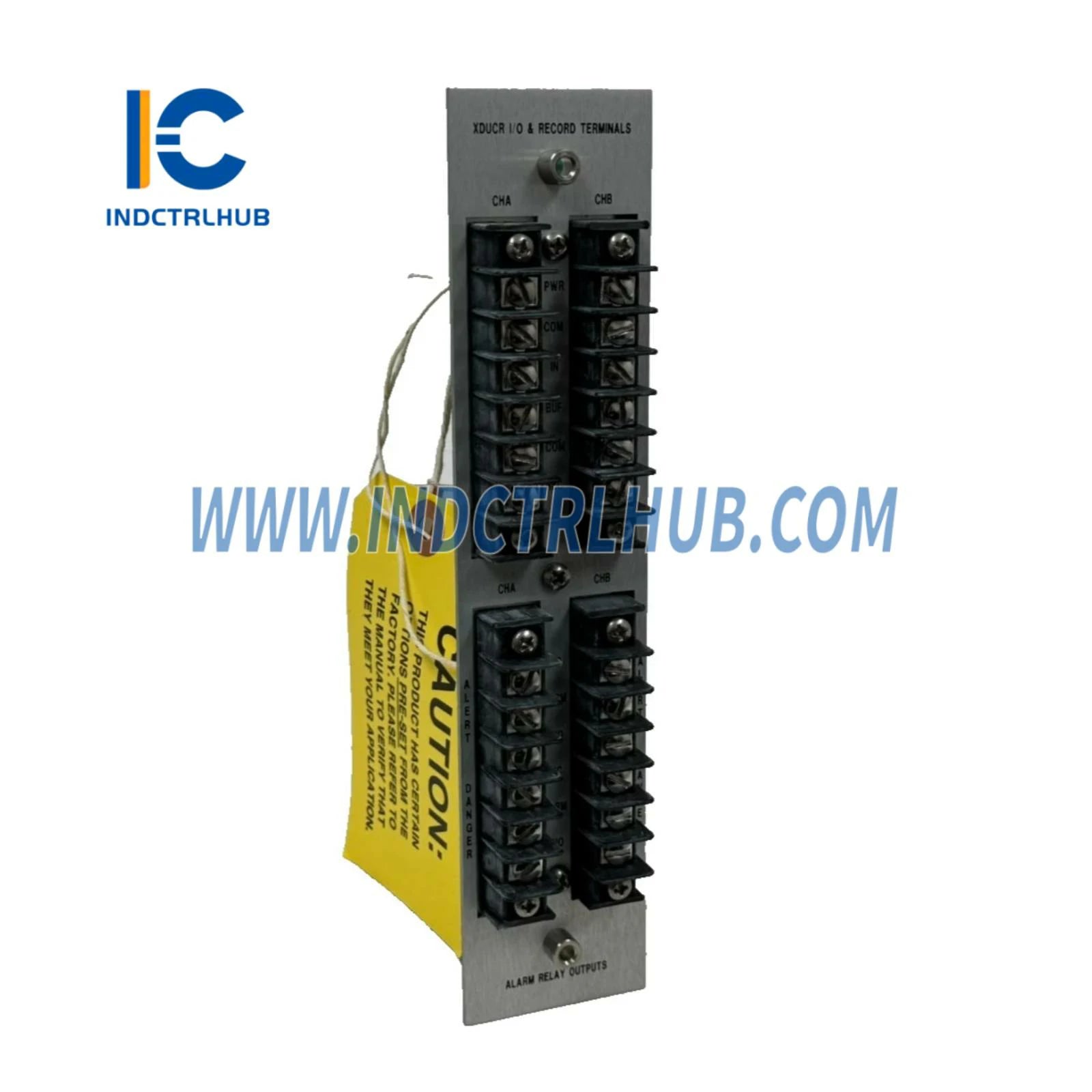

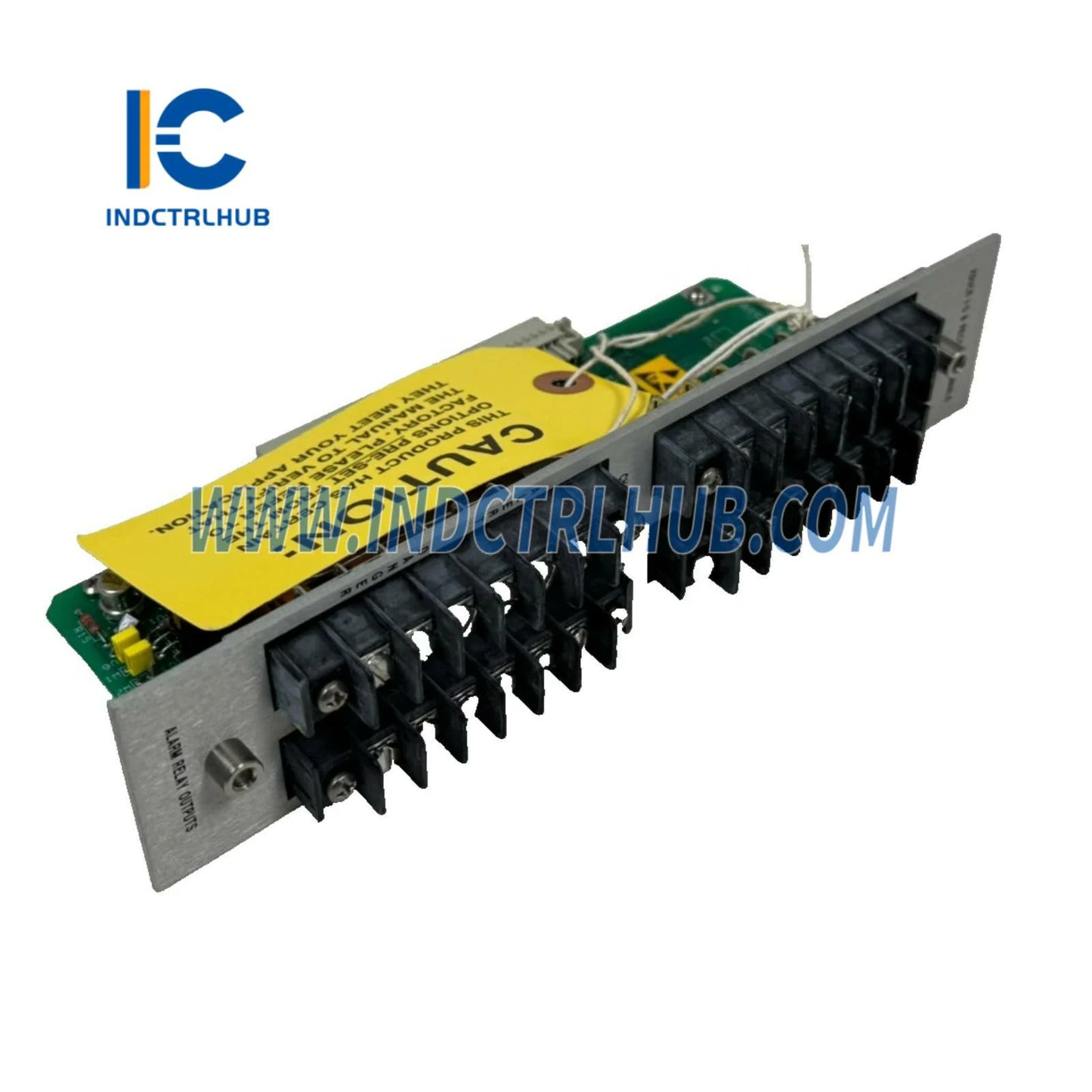

Сглобка на терминали за запис на входно-изходни сигнали на трансдюсер Bently Nevada 83729-01 XDCR
Комплексна сглобка на терминали за входно-изходни записи на трансдюсери от мониторинговата инфраструктура на серия 3300 на Bently Nevada. 83729-01 интегрира четири релета с организирани терминални връзки, осигурявайки централизирано маршрутизиране на сигнали, разпределение на аларми и електрическа изолация за многоканални инсталации за мониторинг на вибрации и температура.
🔌 Спецификации на терминалната сглобка
Номер на частта: 83729-01
Тип сглобка: Терминали за входно-изходни записи на трансдюсер с четворни релета
Съвместимост със системи: Мониторингови системи серия 3300
Конфигурация на терминалите: Многоканални входно-изходни връзки на трансдюсери
Изходи на релета: Четири независими SPDT релета
Рейтинг на контактите на релетата: 5A при 250 VAC / 30 VDC
Тип терминали: Винтови скоби, означени позиции
Диапазон на сечение на проводника: 12-24 AWG (твърд или усукан)
Типове сигнали: Проксимити сонда, акселерометър, RTD, термодвойка
Изолация: Електрическо разделяне между каналите
Монтаж: Монтаж на панел или в шкаф
Работна температура: -30°C до +65°C
Клас на защита: Стандарт IP20, опция IP65
Съответствие: UL, CE, CSA, RoHS
🎯 Интегрирана архитектура на входно-изходни сигнали и релета
Сложните инсталации за мониторинг на машини изискват систематична организация, където сигналите от трансдюсерите се прекъсват, разпределят и преобразуват в управляващи изходи чрез структурирани кабелни архитектури. Сглобката 83729-01 консолидира тези функции в един интегриран пакет, комбинирайки терминали за входно-изходни сигнали на трансдюсери с четворни релета за разпределение на аларми, елиминирайки нуждата от отделни терминални платки и релетни модули.
Този интегриран подход намалява изискванията за пространство в панела, опростява документацията на окабеляването и ускорява монтажа чрез предоставяне на предварително конфигурирани връзки между терминали и релета, които премахват необходимостта от полево окабеляване между отделните компоненти. Инженерите посочват една сглобка вместо да координират множество отделни компоненти, намалявайки сложността на поръчките и осигурявайки съвместима интеграция на компонентите.
🏭 Приложения в комплексни мониторингови системи
Многоканален мониторинг на вибрации: Използва се в турбомашинни инсталации, където множество проксимити сонди и акселерометри изискват организирано прекъсване и разпределение на аларми. Терминалната сглобка приема сигнали от двойки XY проксимити сонди, осеви позиционни сонди и корпусни акселерометри, насочвайки ги към мониторингови модули и осигурявайки изходи на релета за аларми при вибрации и интеграция за аварийно спиране.
Комбинирани системи за вибрации и температура: Използва се в приложения, изискващи както мониторинг на вибрации, така и на температура — парни турбини с вибрационни сонди на лагери и RTD сензори за температура на лагерите, или компресори с мониторинг на вибрации на вала и термодвойки за температура на изхода. Многосигналната способност на сглобката обработва различни типове трансдюсери чрез един организиран терминален интерфейс.
Разпределени мониторингови архитектури: Монтира се на отдалечени мониторингови места — помпени станции, компресорни помещения, турбинни постаменти — където локалните терминални сглобки консолидират сигналите от трансдюсерите преди предаването им към централни контролни зали. Интегрираните изходи на релета осигуряват локална индикация на аларми и възможност за спиране, независими от комуникацията с контролната зала, повишавайки надеждността на системата.
Проекти за обновяване и разширение: Добавя се към съществуващи инсталации от серия 3300 при разширяване на мониторинговия капацитет или при ъпгрейд от по-стари системи за мониторинг. Стандартизираното разположение на терминалите и интегрираните изходи на релета опростяват обновяванията чрез предоставяне на организирани точки за свързване, които намаляват сложността на полевото окабеляване и трудоемкостта на монтажа.
⚙️ Характеристики на интегрираната сглобка
✓ Комбинирани входно-изходни сигнали и релета: Терминали и изходи на релета в една сглобка
✓ Съвместимост с множество сигнали: Входове за проксимити, акселерометър, RTD, термодвойка
✓ Четворни SPDT релета: Четири независими алармени изхода
✓ Означени терминали: Ясна идентификация за систематично окабеляване
✓ Електрическа изолация: Защита между каналите
✓ Предварително конфигурирани връзки: Заводски свързани терминали към релета
💼 Предимства при интеграция в системи
Сглобката 83729-01 опростява инсталацията на мониторингови системи чрез консолидиране на множество функции в един пакет. Вместо да се монтират отделни терминални платки за връзки с трансдюсери и релетни модули за алармени изходи, инженерите посочват една интегрирана сглобка, която осигурява и двете функции с фабрично конфигурирани вътрешни връзки. Тази интеграция намалява трудоемкостта на монтажа, елиминира грешки при полево окабеляване и създава професионални инсталации, които са по-лесни за документиране и поддръжка.
Стандартизираното разположение на терминалите позволява последователни практики при окабеляване в множество инсталации. Техниците следват едни и същи терминални назначения и схеми на окабеляване независимо от мястото на инсталация, намалявайки нуждата от обучение и минимизирайки времето за пускане в експлоатация. Означените терминали и организираното разположение опростяват отстраняването на неизправности чрез осигуряване на ясни пътища на сигнала от трансдюсерите през терминалите до изходите на релетата.
🔧 Насоки за монтаж и окабеляване
Монтирайте сглобката на места, достъпни за поддръжка, но защитени от механични повреди и въздействия на околната среда. Осигурете достатъчно пространство за отваряне на врати, прокарване на кабели и достъп на техници до терминалите и релетните връзки. Използвайте подходящо управление на кабелите — кабелни канали, връзки за кабели, маркери за терминали — за поддържане на организирани инсталации.
Спазвайте правилни практики при окабеляване на сигналите от трансдюсерите. Използвайте екранирани кабели за проксимити сонди и акселерометри, като прекъсвате екрана на терминалната сглобка според изискванията за заземяване на системата. Поддържайте разделяне между кабелите за сигнали от трансдюсери и захранващото окабеляване, за да минимизирате електромагнитни смущения. Прокарвайте окабеляването на изходите на релетата отделно от нисковолтовите сигнални кабели.
🔌 Конфигурация на терминалите и документация
Сглобката предоставя ясно означени терминали за систематично свързване на трансдюсери. Документирайте назначенията на терминалите по време на монтажа, създавайки схеми на окабеляване, които показват кой трансдюсер е свързан към кой терминал и кой изход на релето съответства на коя алармена ситуация. Тази документация е от съществено значение за проверка при пускане в експлоатация, отстраняване на неизправности и бъдещи модификации на системата.
Проверете правилните връзки на трансдюсерите преди включване на мониторинговата система. Измерете напреженията на разстоянието на проксимити сондите, проверете нивата на сигнала на акселерометрите и потвърдете стойностите на съпротивлението на RTD сензорите, за да осигурите правилен монтаж на трансдюсерите. Използвайте функциите за тест на релетата, за да проверите работата на алармените изходи преди пускане на системата в експлоатация.
📊 Поддръжка и отстраняване на неизправности
Извършвайте периодичен преглед на терминалните връзки, проверявайки за разхлабени винтове, корозирали терминали или повредена изолация на проводниците. Презатягайте терминалите ежегодно или според графика за поддръжка на обекта, за да поддържате надеждни връзки. Тествайте работата на релетата периодично чрез функциите за тест на мониторинговата система, за да потвърдите функционалността на алармените изходи.
При отстраняване на проблеми със сигналите първо проверете сигналите на трансдюсерите на терминалната сглобка. Ако сигналите са налични на терминалите, но липсват на мониторинговите модули, проблемът е в окабеляването между сглобката и модулите. Ако сигналите липсват на терминалите, проблемът е в трансдюсерите или полевото окабеляване. Този систематичен подход ускорява локализирането на неизправности и намалява времето за отстраняване на проблеми.
📦 Пълен пакет на терминалната сглобка
Една сглобка на терминали за запис на входно-изходни сигнали на трансдюсер Bently Nevada 83729-01 XDCR с интегрирани четворни релета, монтажен хардуер (за монтаж на панел или в шкаф), етикети за идентификация на терминалите, схема на окабеляване с назначения на терминали и връзки на релета, инструкции за монтаж и техническа документация, включително спецификации за съвместимост с трансдюсери.
Състояние на продукта: Напълно нов, фабрично запечатан с пълна гаранция от производителя и достъп до техническа поддръжка.
