Product Description
Модул за безопасност с трансдюсер за близост Bently Nevada 330101-00-20-20-12-05: Индустриална издръжливост за екстремни условия

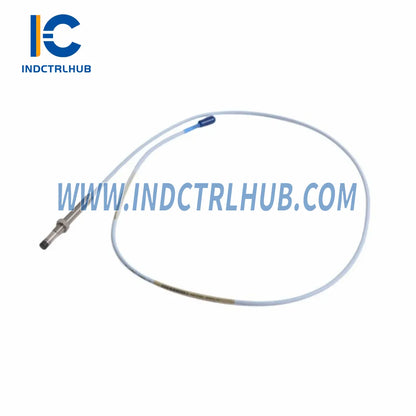

Bently Nevada 330101-00-20-20-12-05 е 8 мм трансдюсер за близост с вихрови токове, проектиран за серията 3300 XL – платформа, на която инженерите на въртящи се машини по света се доверяват. Проектиран да работи надеждно в най-суровите индустриални среди, този модул осигурява непрекъснати, безконтактни измервания на изместване и вибрации на вала там, където конвенционалните сензори не успяват. Независимо дали е инсталиран в петрохимически рафинерии, офшорни газови компресорни платформи или дълбоки минни операции, 330101-00-20-20-12-05 осигурява целостта на сигнала и механичната издръжливост, които изисква мониторингът на машини с критична безопасност. Здравата му конструкция устоява на електромагнитни смущения, химическо въздействие и механични удари, което го прави предпочитан избор за инженери в заводи, които не могат да си позволят пропуски в измерванията при системи за защита на критично въртящо се оборудване.
Таблица с технически характеристики за здравина
| Параметър | Спецификация |
|---|---|
| Модел / артикулен номер | 330101-00-20-20-12-05 |
| Серия | Bently Nevada 3300 XL |
| Диаметър на сондата | 8 мм |
| Тип измерване | Безконтактно измерване на изместване / вибрации чрез вихрови токове |
| Работна температура | -35 °C до +121 °C |
| Клас на защита | IP67 (прахоустойчив, устойчив на потапяне) |
| Класификация на опасната зона | Съвместим с Zone 2 / Division 2 |
| Дължина на кабела | 2.0 м (стандартен удължителен кабел) |
| Изходен сигнал | 24 VDC захранване, линеен изходен сигнал |
| Чувствителност | 7.87 V/mm (200 mV/mil) |
| Честотен обхват | От постоянен ток до 10 000 Hz |
| Гаранция | 12 месеца – покрива производствени дефекти и отклонения в работата при нормални условия |
| Държава на произход | Съединени щати |
Цялостни решения за защита
Инсталирането на 330101-00-20-20-12-05 в цялостна архитектура за защита на машини изисква внимателно подбран екосистема от здрави компоненти. За инсталации в опасни зони Zone 2, този трансдюсер трябва да се комбинира с посветено заземяващо решение като Bently Nevada 138257-01 Earthing Module, за да се елиминират земни контури, които нарушават вибрационните сигнали. В приложения с бариери за вътрешна безопасност, Bently Nevada 3500/04-01 IS Earthing Module осигурява сертифицирано заземяване на IS бариерата, изисквано от стандартите IEC 60079.
Цялостността на сигнала от върха на сондата до мониторинговия рафт зависи еднакво от качеството на кабела. Bently Nevada 16710-15 Брониран междусистемен кабел (15 фута) и Bently Nevada 16710-35 Брониран междусистемен кабел (35 фута) осигуряват екранирани, механично защитени пътища за сигнал, които устояват на вибрационна умора и химическа атака в агресивни производствени среди.
На ниво завършване на рафта, излишното полево окабеляване се управлява най-добре чрез ABB TU843 Редундантен терминален блок или ABB TU845 Редундантен терминален блок, които и двата поддържат поддръжка с гореща смяна без прекъсване на мониторинговата верига. За вътрешно безопасно полево окабеляване в многоканални конфигурации, ABB TU890 IS MTU Модул за завършване осигурява сертифицирана IS изолация на 3–9 терминални позиции. Панелите за операторски интерфейс в корпуси с рейтинг NEMA 4X могат да бъдат оборудвани с Honeywell 10002/1/2 Модул с ключ за стартиране и спиране, за да осигурят сигурно управление на машината с ключ до мониторинговата система.
Приложение в критична инфраструктура
Нефт и газ ¡ª Компресия в началния етап: При газосъбиращи компресорни агрегати, работещи в среди клас I, раздел 2, 330101-00-20-20-12-05 наблюдава радиалното отклонение на вала на центробежните компресорни работни колела. Непрекъснатите вибрационни данни се подават директно към мониторния шкаф 3300 XL, задействайки автоматично изключване преди да бъде превишено допустимото междурелсово разстояние на лагера — предотвратявайки катастрофални повреди на уплътненията, които могат да възпламенят запалими газови атмосфери.
Петрохимическа преработка ¡ª Помпи за подаване към реактор: Помпите за подаване към реактор с висока температура, обработващи въглеводороди при повишено налягане, изискват безконтактно наблюдение на вибрациите, което издържа на проникване на процесна течност и термично циклиране. Корпусът на сондата с рейтинг IP67 на 330101-00-20-20-12-05 издържа на цикли на почистване с измиване и случайни контакти с течности, поддържайки точността на калибриране в целия работен температурен диапазон.
Добив ¡ª Зъбни кутии за задвижване на конвейери: В подземни въглищни и твърдоскални минни операции, зъбните кутии за задвижване на конвейери са подложени на ударни натоварвания, проникване на въглищен прах и висока околна влажност. Здравият сензорен елемент с вихрови токове на 330101-00-20-20-12-05 е имунизиран срещу замърсяване на целевата повърхност, осигурявайки надеждни измервания на ексцентричността на вала дори когато конвенционалните акселерометри са заслепени от структурен шум. Ранното откриване на износване на лагерите на зъбната кутия намалява непланираните престои и елиминира риска от инциденти с неконтролирано движение на конвейера.
Често задавани въпроси за сигурност и качество
Въпрос 1: Какво покрива 12-месечната гаранция за 330101-00-20-20-12-05?
12-месечната гаранция покрива всички производствени дефекти, отклонения в калибрирането извън публикуваните спецификации и повреди на компоненти при нормални работни условия, както е дефинирано в ръководството за инсталиране на Bently Nevada 3300 XL. Физическите повреди от неправилна инсталация или работа извън зададените параметри са изключени.
Въпрос 2: Сертифициран ли е 330101-00-20-20-12-05 за използване в опасни зони ATEX Зона 2?
Системата за близост 3300 XL е проектирана за съвместимост с зона 2 / раздел 2 при инсталиране с подходящи IS бариери и сертифицирани заземителни модули. Клиентите трябва да потвърдят пълния сертификат за инсталация с местния орган за безопасност преди пускане в експлоатация в класифицирани зони.
В3: Как да проверя автентичността и проследимостта на продукта?
Всички устройства, доставени от Industrial Control Hub, включват оригинална документация от производителя и проследими серийни номера. Предоставяме Сертификат за съответствие при поискване. Свържете се с нашия технически екип на [email protected], за да поискате документация преди покупка.
В4: Може ли 330101-00-20-20-12-05 да се използва като директна замяна на по-стари сонди от серия 3300?
Серията 3300 XL запазва обратно съвместимост със стандартните 3300 серии мониторни рамки, когато се използва с правилния удължителен кабел и проксимитор. Потвърдете целевото напрежение на разстоянието и настройките за чувствителност във вашата съществуваща мониторна конфигурация преди замяна.
В5: Какъв е срокът за доставка и как се организира изпращането на този модул?
Наличните на склад устройства обикновено се изпращат в рамките на 3–5 работни дни. За спешни нужди при критични спирания на заводи е възможна експресна доставка. Свържете се с [email protected] или се обадете на +0086 18359243191, за да потвърдите наличността и да уредите приоритетна пратка.
В6: Предоставя ли Industrial Control Hub техническа поддръжка за инсталация и пускане в експлоатация?
Да. Нашият инженеринг екип предоставя техническа консултация преди продажба, насоки за инсталация и поддръжка след доставка за всички продукти Bently Nevada 3300 XL. Помощ при дистанционно пускане в експлоатация е налична чрез видео разговор за международни клиенти.
?? Искане на оферта: Свържете се с [email protected] или се обадете на +0086 18359243191 за цени, наличност и техническа консултация относно Bently Nevada 330101-00-20-20-12-05.
