Product Description
Решение за подмяна/ъпгрейд Bently Nevada 330101-00-16-10-11-RU за серия 3300 XL: Плавен преход за критично въртящо се оборудване

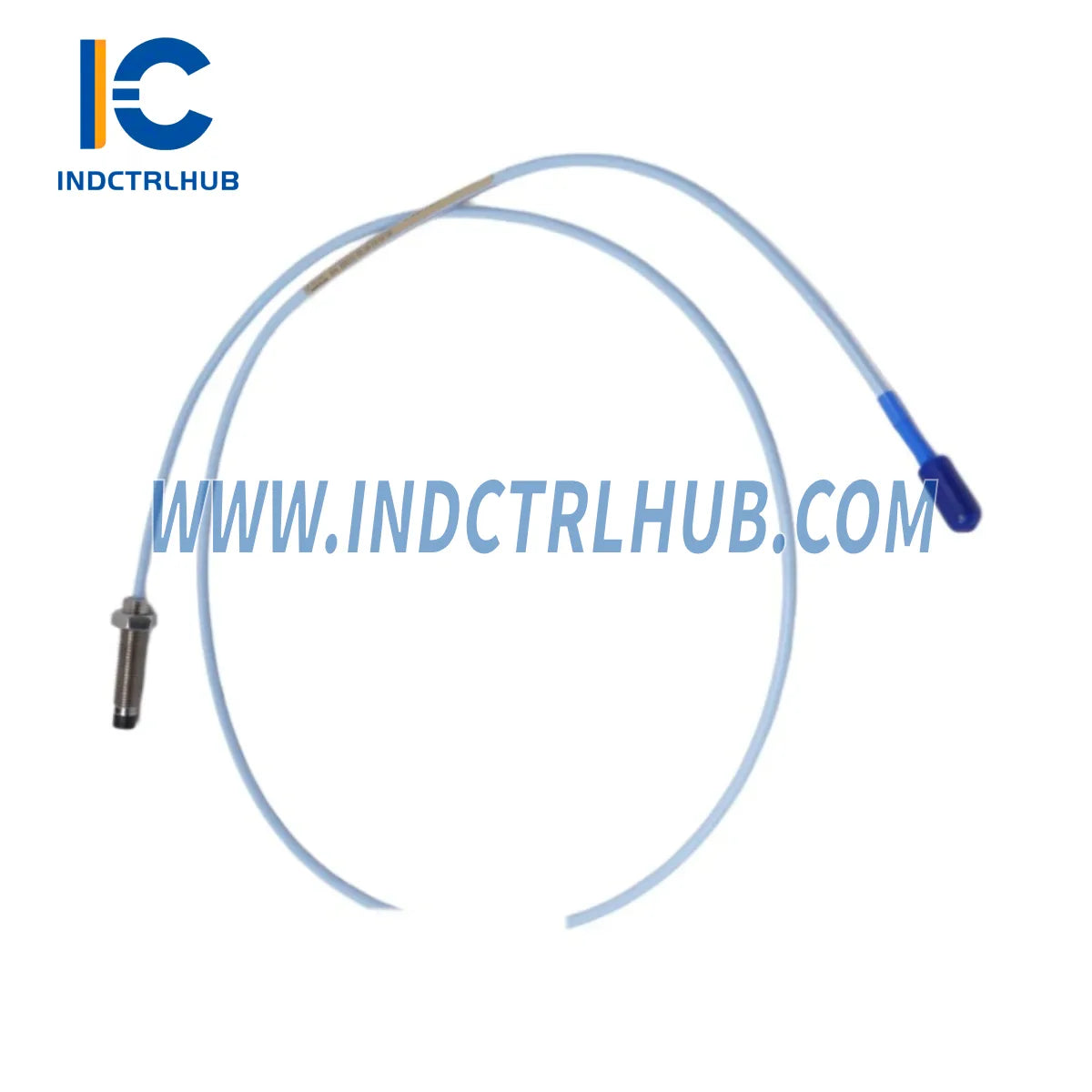

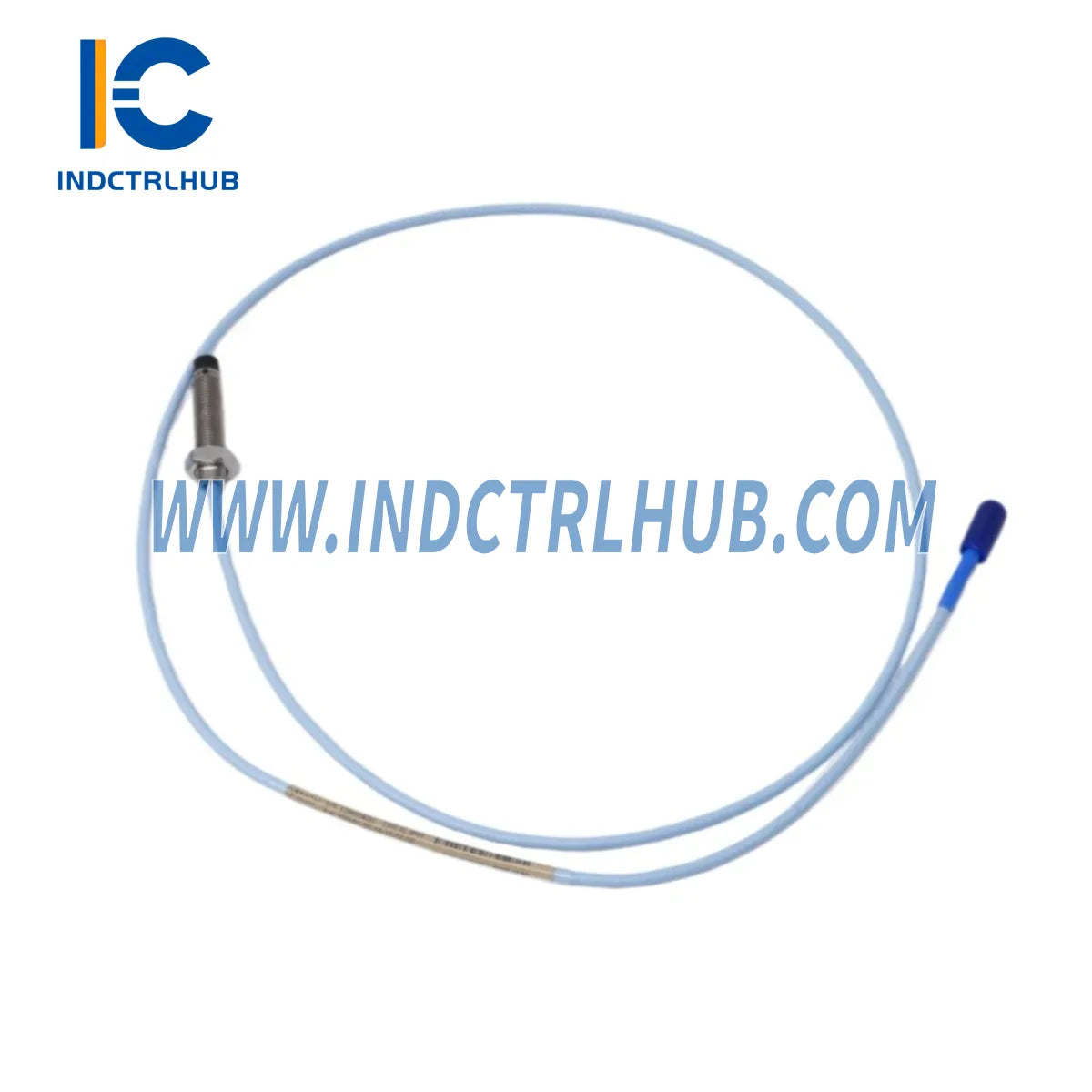

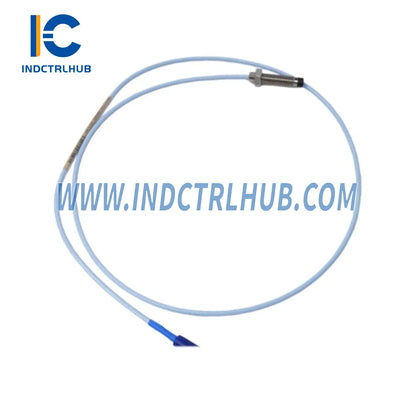

Bently Nevada 330101-00-16-10-11-RU е прецизна индуктивна сонда за близост от системата 3300 XL 8 мм, проектирана за безконтактно измерване на вибрации и осева позиция на въртящи се валове в турбини, компресори, помпи и генератори. С напредването на възрастта на хардуера от серия 3300 в световните промишлени заводи, осигуряването на точно тази конфигурация – диаметър на върха 8 мм, кабел 1.0 м, резба M10×1, обратен (RU) конектор – се превърна в критично предизвикателство за снабдяване, което пряко влияе върху работното време на завода и бюджета за поддръжка.
Това не е обикновена резервна част. Заводите, използващи системи за мониторинг Bently Nevada 3300 XL, не могат да заменят сондата с универсална без да калибрират отново цялата измервателна верига. Самата цена за прекалибриране – обикновено 4 инженерни часа на измервателна точка – често надвишава цената на сондата. Мениджърите по поръчките, които третират тази част като взаимозаменяема с по-широките варианти 330101, обикновено откриват грешката по време на пускане в експлоатация, а не предварително.
Industrial Control Hub поддържа проверен наличен запас от този модел, доставен чрез оторизирани дистрибуторски канали и възстановяване на излишни активи от изведени от експлоатация съоръжения. Всяко устройство преминава размерна и електрическа проверка преди изпращане.
📩 Заявете официална оферта: [email protected] | Телефон/WhatsApp: +0086 18359243191
Таблица за сравнение на съвместимостта
Таблица за сравнение на съвместимостта
| Параметър | Стар модел 330101-00-16-10-11-00 (Стандартен) | 330101-00-16-10-11-RU (Този модел) |
|---|---|---|
| Тип конектор | Стандартен (напред) | Обратен (RU) – икономия на място при монтаж |
| Диаметър на върха на сондата | 8 мм | 8 мм |
| Дължина на кабела | 1.0 м (39.4 инча) | 1.0 м (39.4 инча) |
| Размер на резбата | M10 × 1 | M10 × 1 |
| Чувствителност | 7.87 V/mm (200 mV/mil) | 7.87 V/mm (200 mV/mil) |
| Съвместим драйвер | 3300 XL NSv, 3300 XL 8 мм | 3300 XL NSv, 3300 XL 8 мм |
| Температурен диапазон | „5 °C до +177 °C | „5 °C до +177 °C |
| Гаранция | OEM стандарт | 12-месечна гаранция (Industrial Control Hub) |
| Наличност | Прекратено производство / ограничен остатък | Налично „срок на доставка 3“ работни дни |
| Държава на произход | Съединени щати | Съединени щати |
Безпроблемни решения за надграждане
При подмяна на вашия стар пробен сонд с 330101-00-16-10-11-RU, пълната и надеждна миграция изисква актуализиране на няколко спомагателни компонента в измервателната верига 3300 XL. Неспазването на тези взаимозависимости е най-честата причина за неуспешна калибрация след ъпгрейд и непланирани прекъсвания. По-долу са компонентите, които трябва да оцените и замените паралелно:
- Удължителен кабел (3300 XL, 4 м брониран): Кабелът на сондата от 1 м рядко достига директно до драйвера/кондиционера. Уверете се, че бронираният удължителен кабел е съвместим с ориентацията на RU конектора. Обновете до Bently Nevada 330130-040-03-CN удължителен кабел | 3300 XL 4m брониран за проверено съвпадение.
- Удължителен кабел (3300 XL, 4.5 м TipLoc): За инсталации, изискващи малко по-дълги кабелни трасета, Bently Nevada 330130-045-00-00 | 3300 XL удължителен кабел 4.5m TipLoc предлага директно обновление с TipLoc облекчаване на напрежението.
- NSv удължителен кабел (4 м): Ако вашата система използва варианта на драйвера NSv, сменете удължителния кабел едновременно. Bently Nevada 330930-040-00-00 NSv удължителен кабел | серия 3300 е правилният избор за вериги, базирани на NSv.
- NSv удължителен кабел (6.5 м): За по-дълги трасета в големи турбинни корпуси, Bently Nevada 330930-065-00-CN удължителен кабел | 3300 NSv 6.5м поддържа целостта на сигнала на дълги разстояния.
- NSv удължителен кабел (6 м): Алтернатива за средни разстояния: Bently Nevada 330930-060-00-05 NSv кабел | 6м удължение.
- Съпътстваща близостна сонда (3300 XL 8 мм, кабел 2 м): За двойни сонди за радиални вибрации (конфигурация X-Y), уверете се, че втората сонда също е обновена. Bently Nevada 330103-00-20-10-02-00 близостна сонда | 3300 XL 8mm M10x1 е проверен съпътстващ елемент за двупланарни инсталации.
- NSv сонда за обратен монтаж (5 м): За системи, изискващи по-дълги кабели на сондите в конфигурации за обратен монтаж, Bently Nevada 330907 3300 NSv сонда за обратен монтаж | M10×1 5м е директен функционален еквивалент за мониторингови вериги на базата на NSv.
- Захранване с променлив ток (3300/12 Рак): Ако вашата миграция включва ъпгрейди на ниво рак или съществуващото захранване е остаряло, заменете го проактивно. Bently Nevada 3300/12 AC захранване 190-250V 12-мониторен рак осигурява стабилно захранване за цялата система за мониторинг серия 3300.
Професионален съвет: Поръчайте всички резервни части заедно, за да минимизирате броя на посещенията на място и да намалите общите разходи за труд при миграция. Industrial Control Hub може да обедини поръчки от няколко линии в една пратка.
Често задавани въпроси за насоки при ретрофит
В: Мога ли да инсталирам 330101-00-16-10-11-RU без да прекалибрирам цялата верига?
О: Само ако заместителят на сондата е точен по спецификация (същият диаметър на върха, дължина на кабела, резба и тип конектор). Суфиксът -RU (обратен конектор) трябва да съвпада със съществуващата инсталация. Ако оригиналната сонда е била стандартен (не-RU) конектор, физическата инсталация ще изисква адаптер или модификация на скобата. Прекалибриране на напрежението на разстоянието винаги се препоръчва след всяка смяна на сондата.
В: Какво напрежение на разстоянието трябва да настроя по време на инсталацията?
О: Системата 3300 XL 8 мм работи при номинален разстояние от 0.0 VDC (което съответства приблизително на 1.27 мм / 50 мил разстояние). Настройте разстоянието с калибриран осцилоскоп или с инструмента за настройка на разстоянието Bently Nevada. Не разчитайте на визуална оценка за критични машини.
В: Свързан ли е конекторът -RU физически съвместим с моя съществуващ удължителен кабел?
О: Конекторът RU (обратен) се свързва със същия конектор на удължителния кабел като стандартната сонда — разликата е в посоката на изхода на кабела от корпуса на сондата, а не в конфигурацията на щифтовете на конектора. Проверете дали номерът на частта на удължителния кабел завършва на -CN или -00 (не на -RU), за да потвърдите съвместимостта.
В: Как да се справя с ограниченото физическо пространство при преминаване към сонда с обратен монтаж?
О: Дизайнът с обратен монтаж насочва кабела далеч от централната ос на вала, което е специално предназначено за инсталации с ограничено радиално пространство. Измерете наличното разстояние между корпуса на сондата и най-близкото препятствие преди поръчка. 330101-00-16-10-11-RU има стандартна резба M10×1 — не е необходима модификация на скобата при замяна на сонда със същата резба.
В: Какви програмни или конфигурационни промени са необходими в монитора 3300 XL след смяна на сензора?
A: Не са необходими промени във фърмуера или конфигурацията, ако заместителят има идентична чувствителност (7.87 V/mm). Проверете дали настройката на типа трансдюсер на монитора съвпада със системата 3300 XL 8 mm. Ако мониторът е бил конфигуриран за 5 mm сензор (варианти 330101 5 mm), коефициентът на мащабиране трябва да се актуализира в конфигурацията на монитора.
В: Мога ли да използвам този сонд с монитор от серия 3500?
A: 330101-00-16-10-11-RU е проектирано за системата 3300 XL. Въпреки че серия 3500 използва същия принцип на вихрови токове, електрониката на драйвера/кондиционера и конфигурацията са различни. Използването между серии не се препоръчва без изрично потвърждение за съвместимост от Bently Nevada.
Гаранционно уверение
Всяко устройство 330101-00-16-10-11-RU, доставено от Industrial Control Hub, е с 12-месечна гаранция от датата на изпращане, покриваща производствени дефекти в материалите и изработката. Нашият гаранционен процес е ясен:
- Отговор на искове: Всички гаранционни искове се потвърждават в рамките на 2 работни дни и се разрешават в рамките на 5 работни дни.
- Обхват на покритие: Производствени дефекти, несъответствие в размерите и неизпълнение на електрическите спецификации. Не покрива повреди от неправилна инсталация, неправилно зададено разстояние или работа извън посочените температурни (от -5 °C до +177 °C) и напрежителни граници.
- Процес на замяна: Дефектните устройства се заменят с еквивалентен наличен продукт. Ако точната конфигурация не е налична, ще осигурим заместител или ще издадем пълно възстановяване на сумата по преценка на клиента.
- Документация: Гаранционен сертификат е включен с всяка пратка. Запазете търговската си фактура като доказателство за покупка.
- Без скрити условия: Гаранцията е валидна независимо от страната на крайния потребител, при условие че устройството е инсталирано и експлоатирано според публикуваните спецификации на Bently Nevada.
За поръчки на едро (5+ броя) са налични удължени гаранционни условия (до 24 месеца) по заявка. Свържете се с нашия търговски екип, за да обсъдите изискванията на вашата програма за поддръжка.
