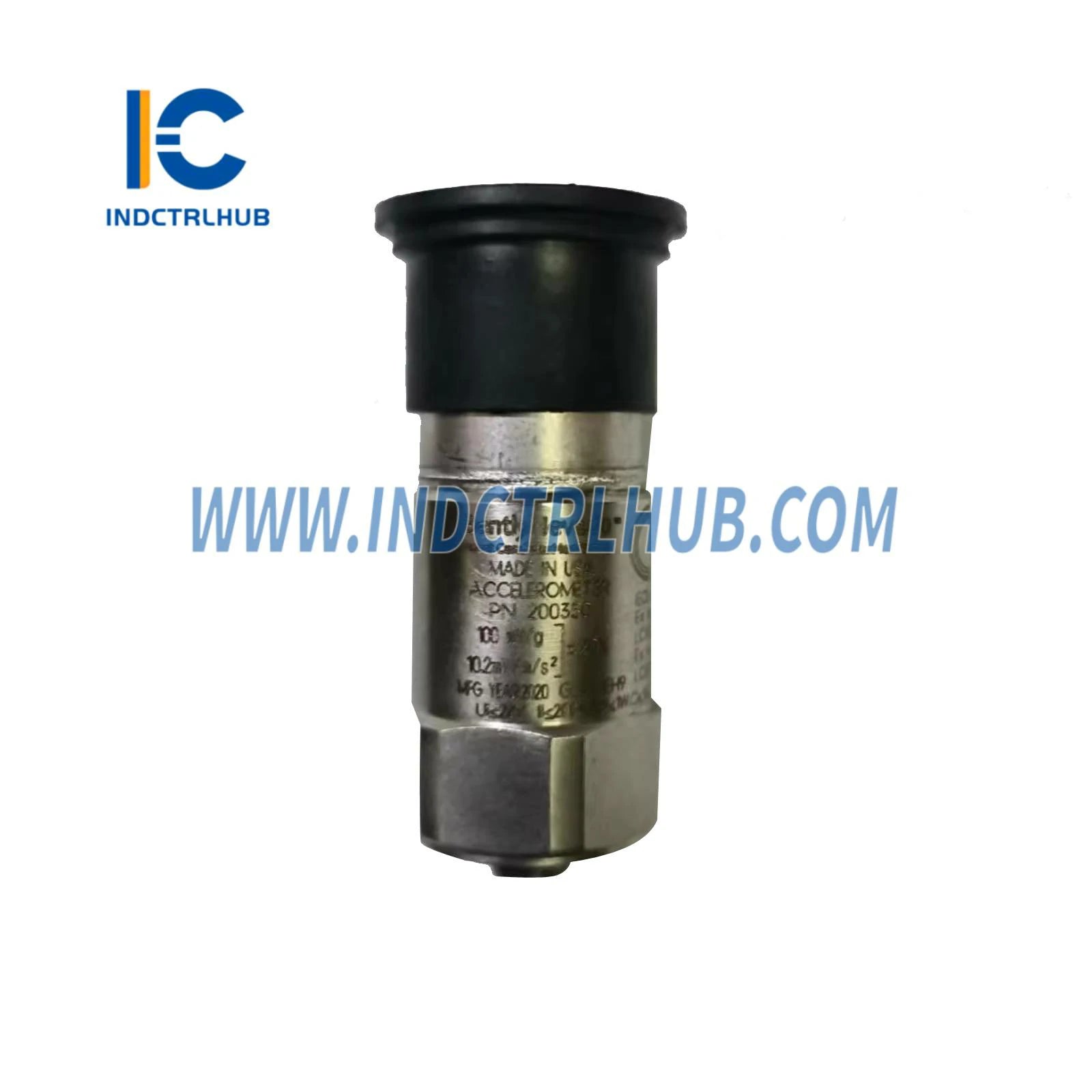

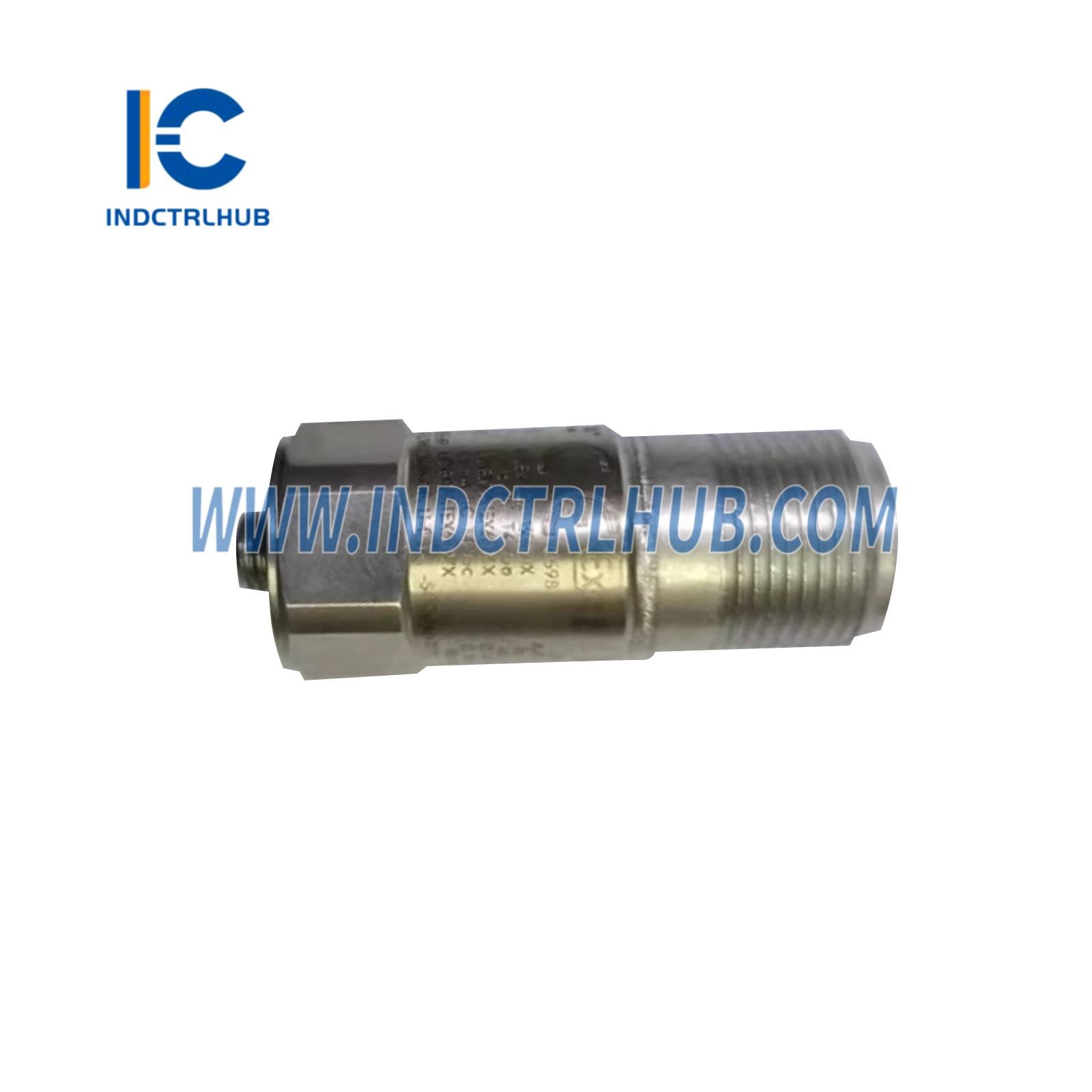

Bently Nevada 200350-02-00-00 Акселерометър
Bently Nevada 200350-02-00-00 Акселерометър
Manufacturer: Bently Nevada
Product No.: 200350-02-00-00
Condition:1000 в наличност
Product Type: Акселерометър
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Параметри за 200350-02-00-00 Акселерометър
Преглед на продукта
| Поле | Подробности |
|---|---|
| Производител | Bently Nevada, бизнес на Baker Hughes |
| Номер на частта | 200350-02-00-00 |
| Тип продукт | Универсален, корпусно монтиран сеизмичен акселерометър |
| Функция | Измерва вибрации за мониторинг на състоянието на машината |
| Свързан документ | 164804 Рев. R (Технически данни за акселерометри 200350 и 200355) |
| Съвместимост | Trendmaster Pro карта с постоянен ток за директен вход (149811-02), карта за директен сеизмичен вход (164746-01) |
Опции за конфигурация
| Опция | Избор |
|---|---|
| Монтажен щифт (A) | 02: Без монтажен щифт |
| Толеранс (B) | 00: 100 mV/g ±20% (10.2 mV/m/s² ±20%) |
| Одобрения (C) | 00: Без одобрения |
Електрически спецификации
| Параметър | Спецификация |
|---|---|
| Чувствителност | 100 mV/g ±20% (10.2 mV/m/s² ±20%) |
| Честотен диапазон (±3 dB) | 30_600,000 cpm (0.5_10,000 Hz) |
| Обхват на измерване | ±50 g |
| Трансверсална чувствителност | _7% |
| Линейност на амплитудата | ±1% |
| Монтирана резонансна честота | 1500 kcpm (25 kHz) |
| Широколентов електрически шум (1_10 kHz) | 350 μg (3434 μm/s²) |
| Изходно напрежение на изместване | 8_12 VDC |
| Напрежение на възбуждане | 18_28 VDC |
| Постоянно токово възбуждане | 2_20 mA |
| Време за установяване | _2.0 сек |
| Изходно съпротивление | <150 ома |
| Времева константа на разреждане | _0.3 сек |
| Електрическа изолация (корпус) | >10_ ома |
Екологични спецификации
| Параметър | Спецификация |
|---|---|
| Работна температура | -54°C до +121°C (-65°F до +250°F) |
| Устойчивост на удари | 5000 g пик |
| Относителна влажност | 100% кондензиране, не потопен |
| Класификация на корпуса | IP68 |
Физически спецификации
| Параметър | Спецификация |
|---|---|
| Размер на шестограм | 11/16" (18 mm) |
| Височина | 1.65" (41.9 мм) |
| Тегло | 1.8 унции (51 г) |
| Монтажна резба | 1/4-28 женски (без включен щифт) |
| Максимален монтажен въртящ момент | 2_5 ft-lb (2.7_6.8 N-m) |
| Сензорен елемент | Керамика |
| Геометрия на сензора | Скъсване |
| Материал на корпуса | Неръждаема стомана |
| Уплътнение | Заварен херметичен |

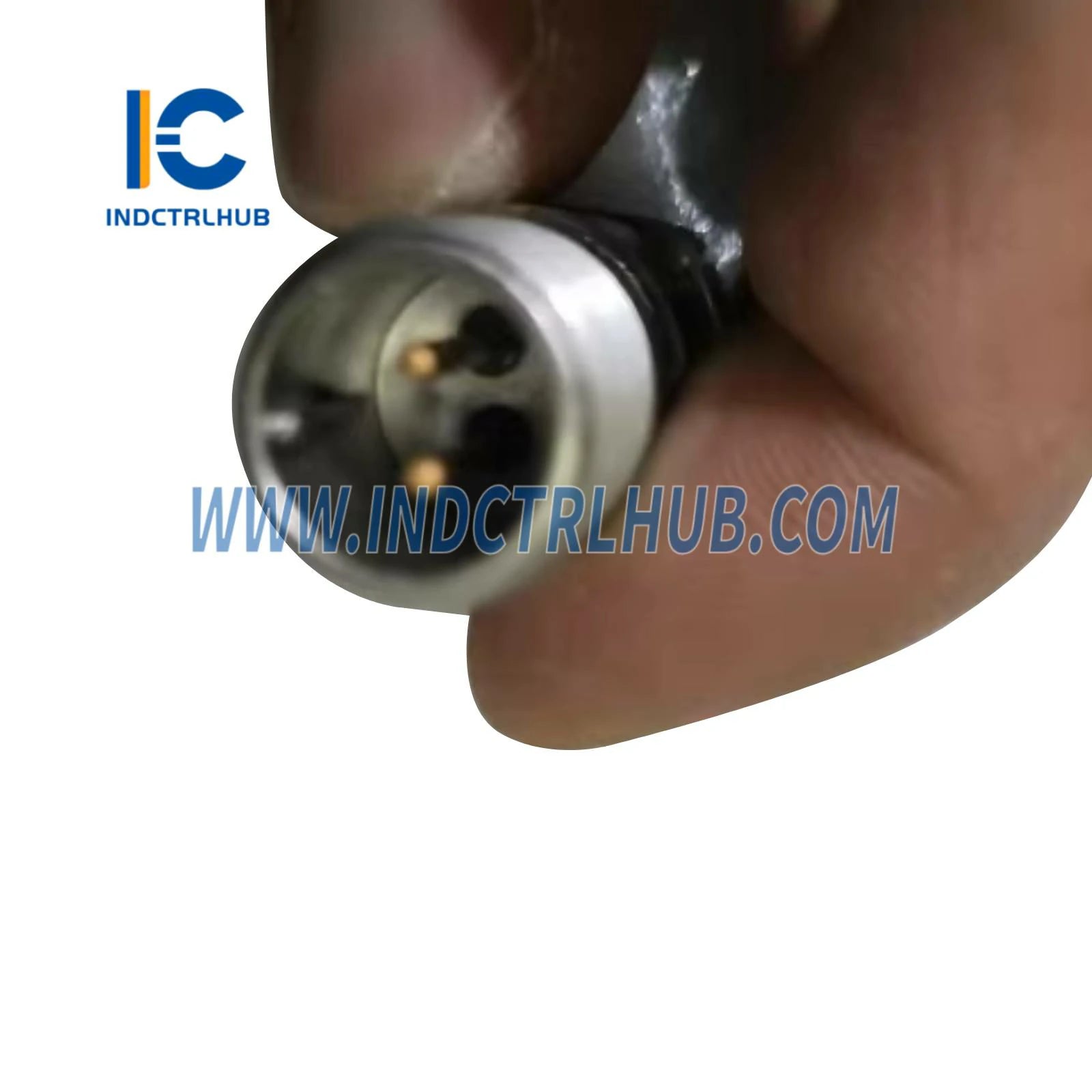

| Електрически конектор | 2-пинов MIL-C-5015, монтиран отгоре |
| Препоръчителна дължина на кабела | 104 фута (31 м) (при 50 g, 10 kHz, 200 pF/m) |
Съответствие и Сертификати
| Тип сертификат | Подробности |
|---|---|
| FCC | Съответства на Част 15; няма вредни смущения, приема получени смущения |
| EMC | Директива EMC 2014/30/EU |
| RoHS | Директива RoHS 2011/65/EU |
| Одобрения за опасни зони | Няма (C: 00, без избрани одобрения) |
Информация за поръчка
| Поле | Подробности |
|---|---|
| Номер на частта | 200350-02-00-00 (без монтажен щифт, ±20% толеранс, без одобрения) |
| Аксесоари | - 168303: Ръководство за потребителя - 162411: Ръководство за потребителя на Trendmaster Pro System - 149831: Технически лист Trendmaster DSM - 149823: Ръководство за потребителя Trendmaster DSM - 164373: Монтажен щифт 1/4-28 - 164372: Монтажен щифт M6x1 - 167559: Монтажен щифт M8x1.25 - 286244: Комплект магнитна основа - Комплекти за залепване (1/4-28, M6x1, M8x1.25) |
| Кабели | - Стандартен кабел (9571-XX): 2_99 фута, 22 AWG, 2-жилен, усукан и екраниран - Брониран кабел (84661-XX): 3_99 фута - Кабел Splash Proof (CB2W100-XXX): 15_250 фута (не се препоръчва за 200350) |
_
