Product Description
Преглед на продукта

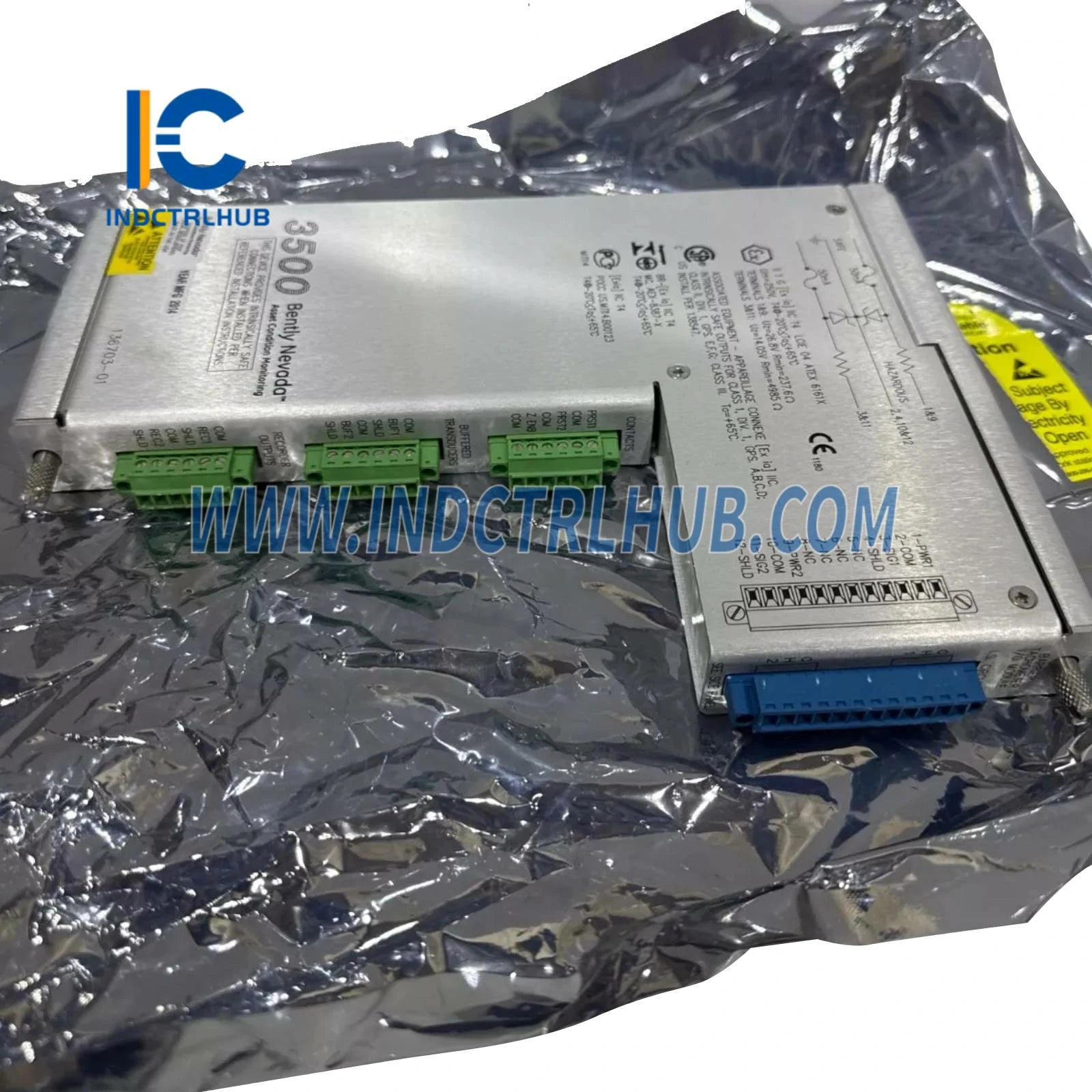

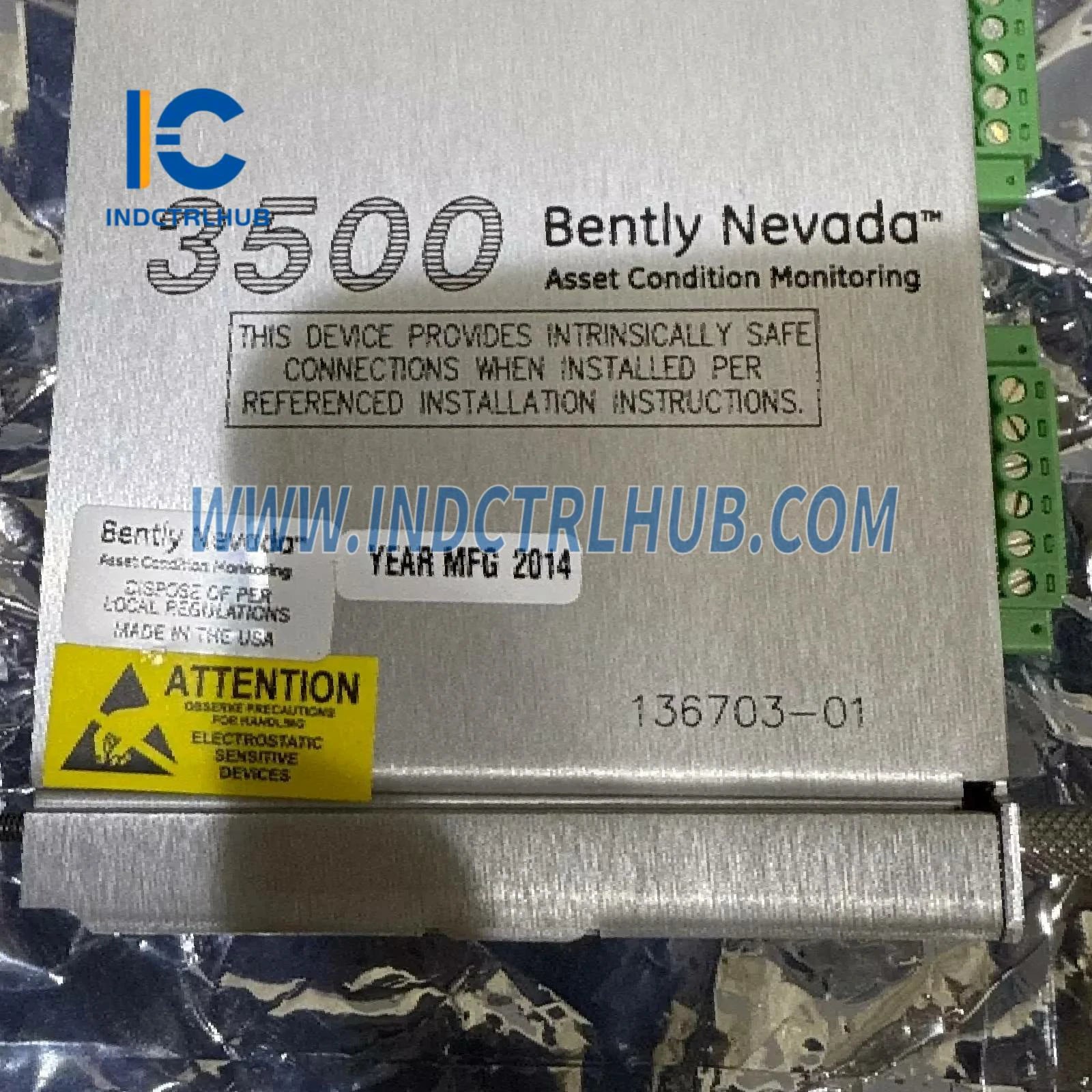

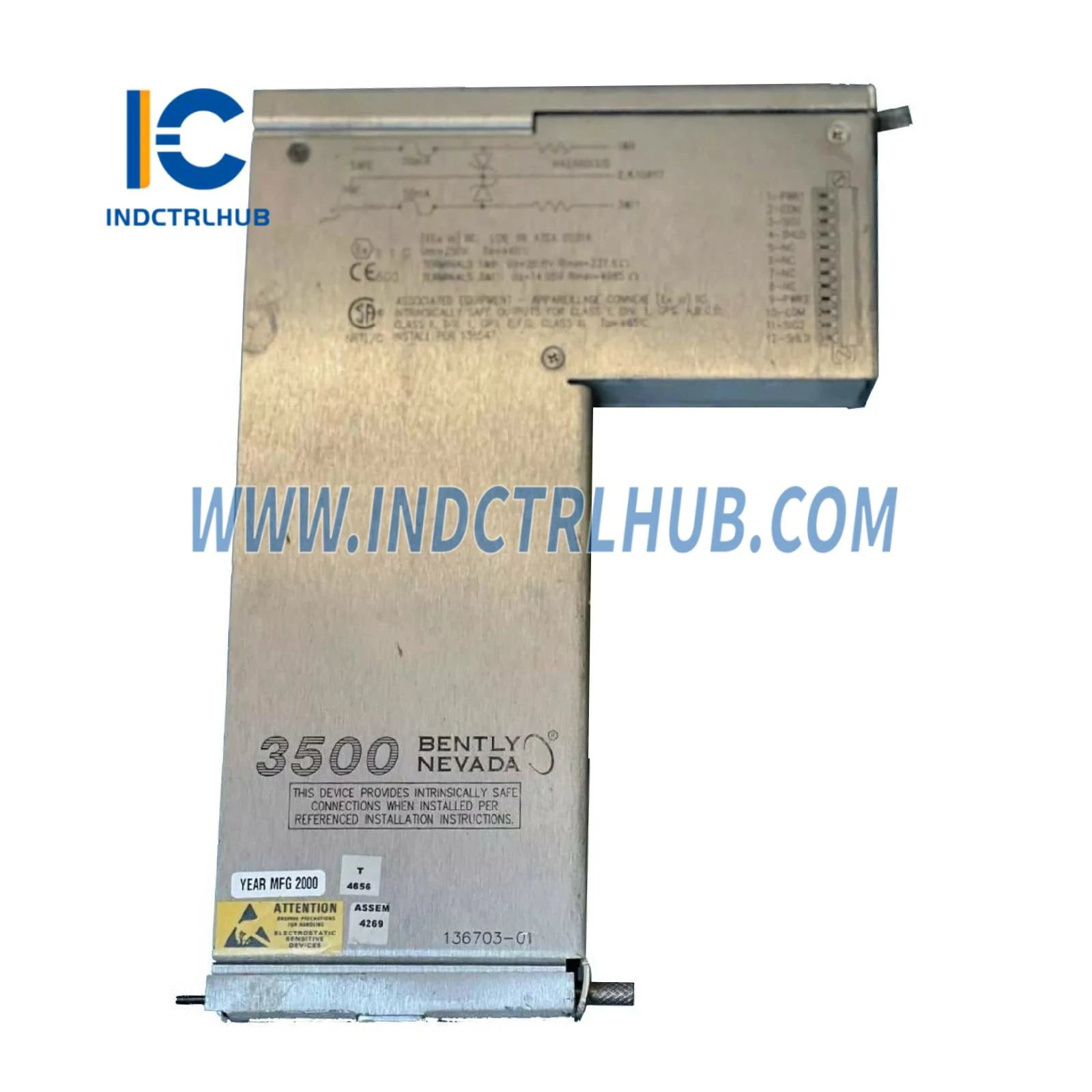

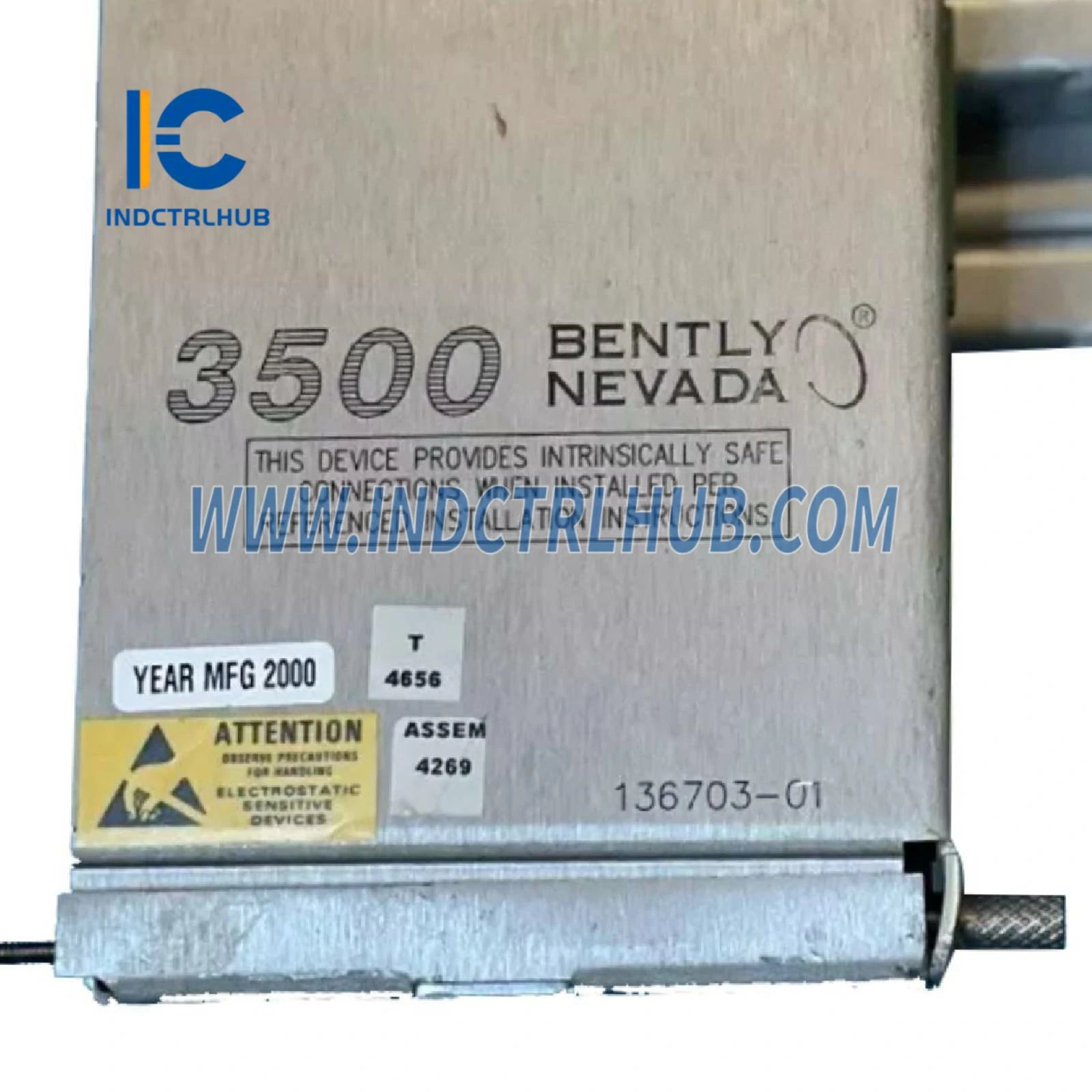

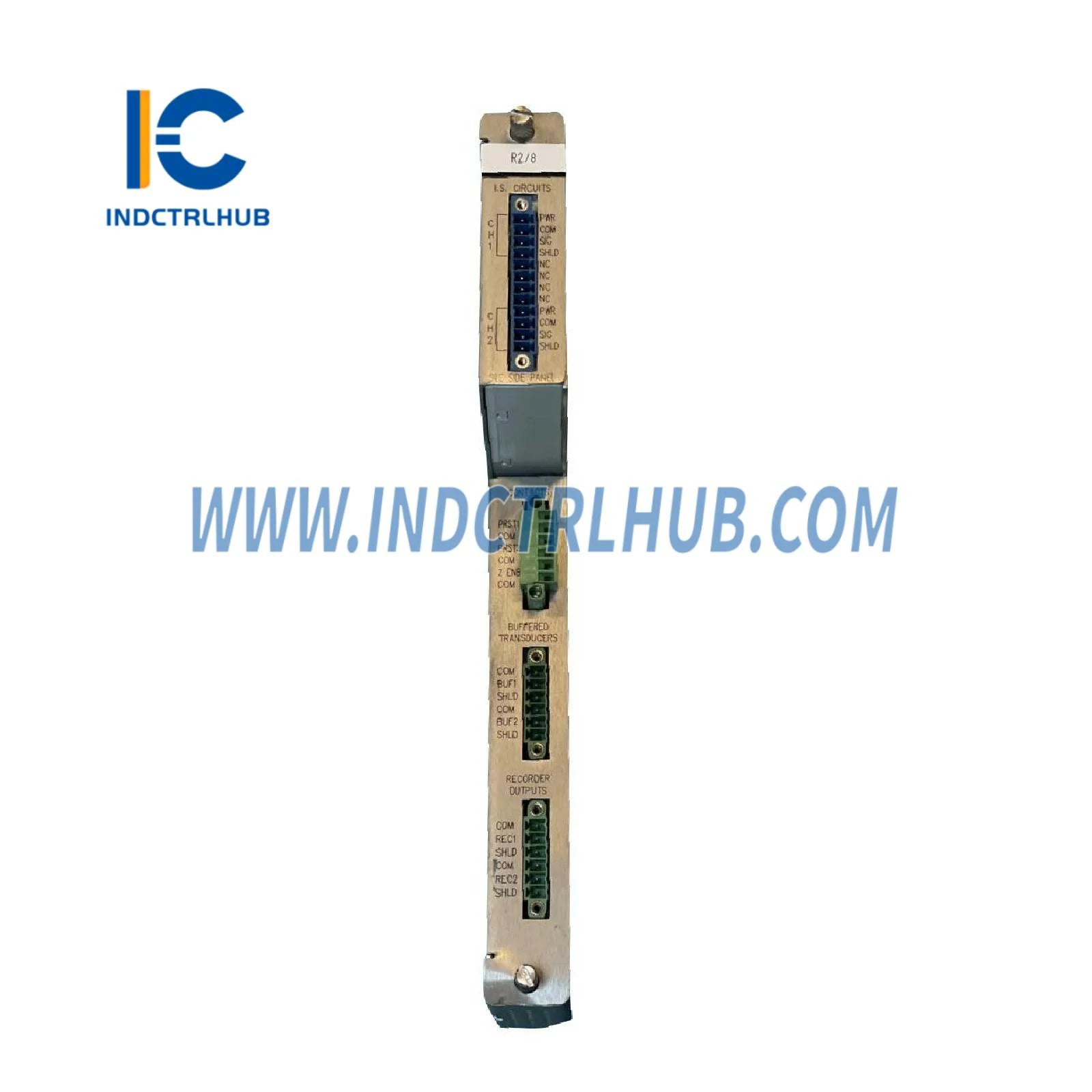

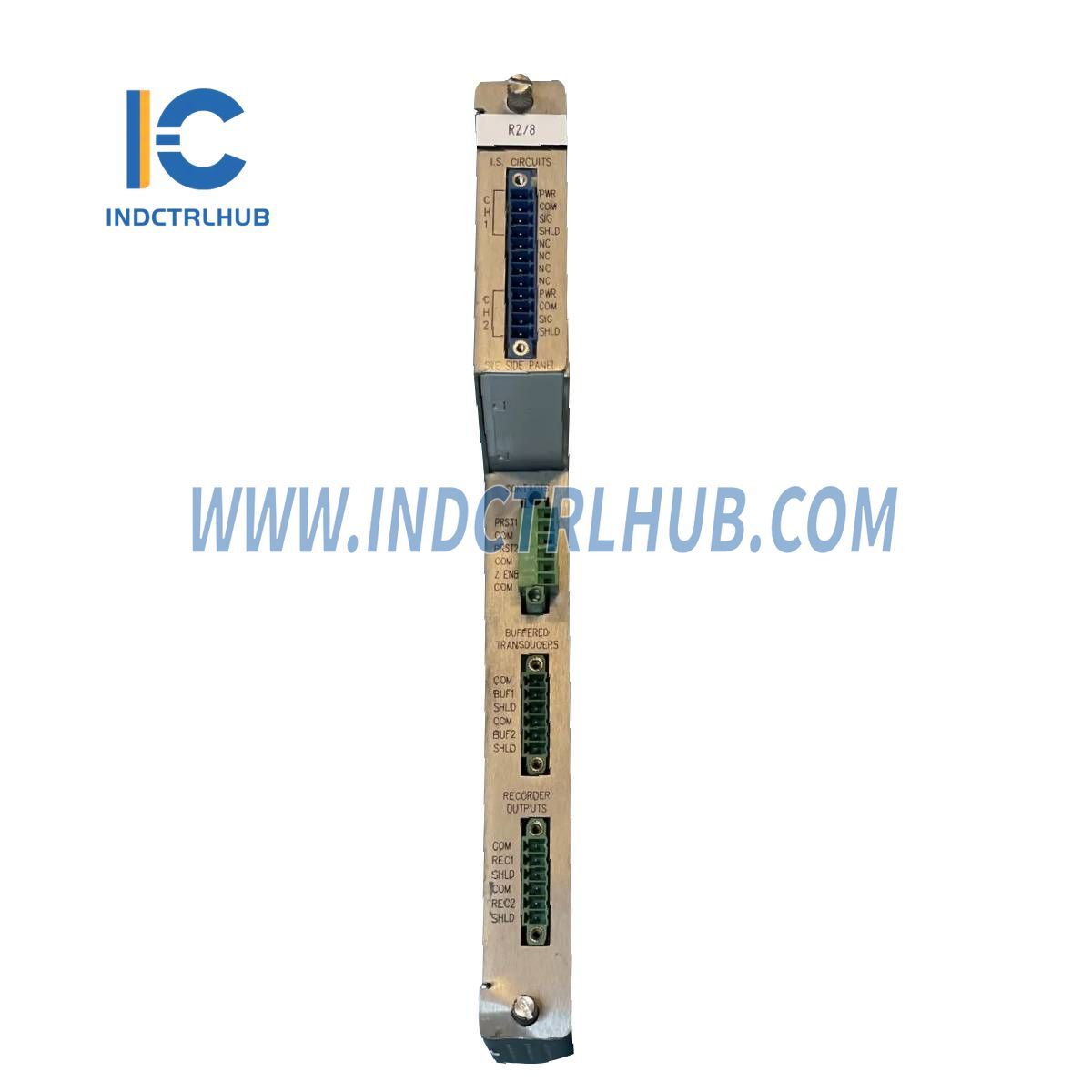

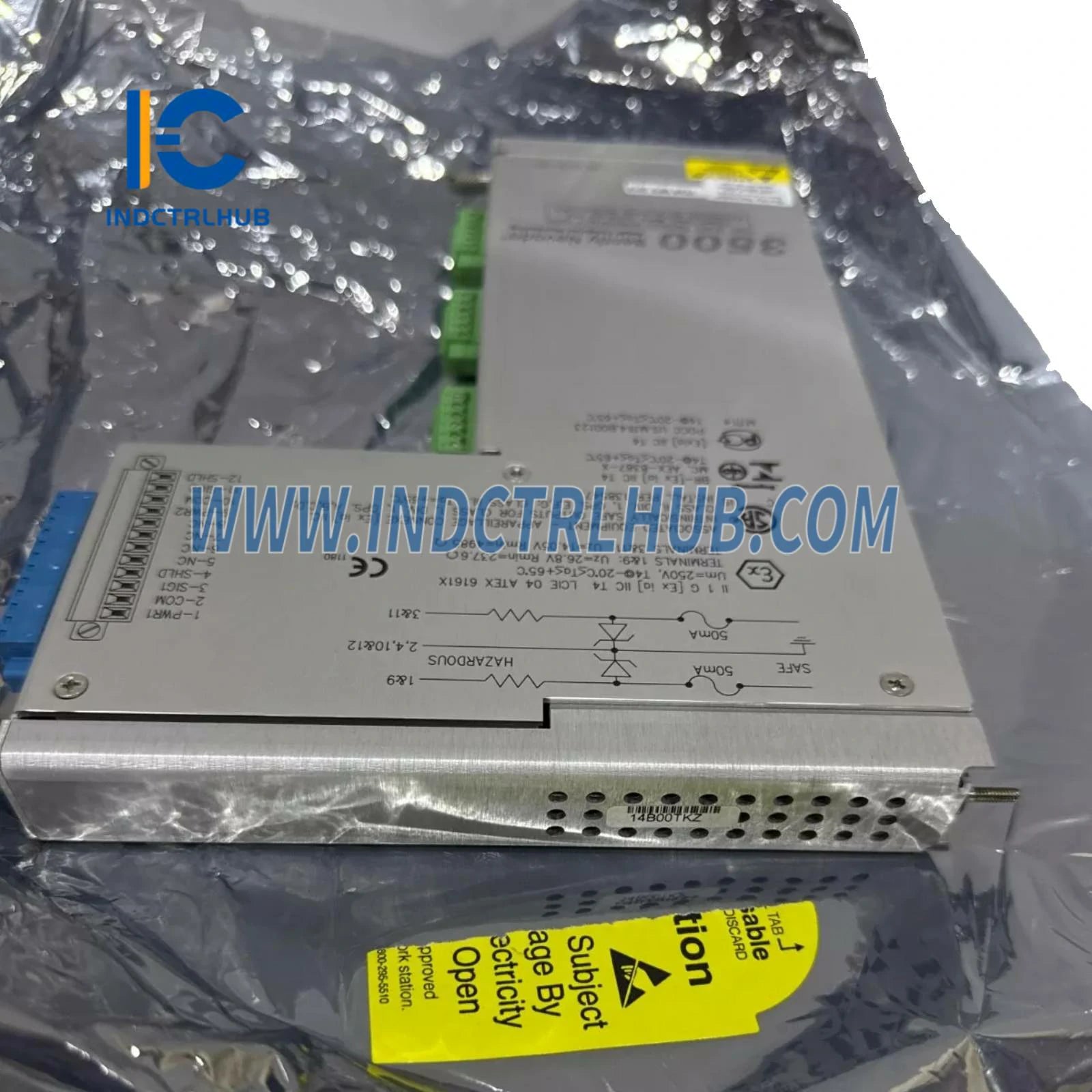

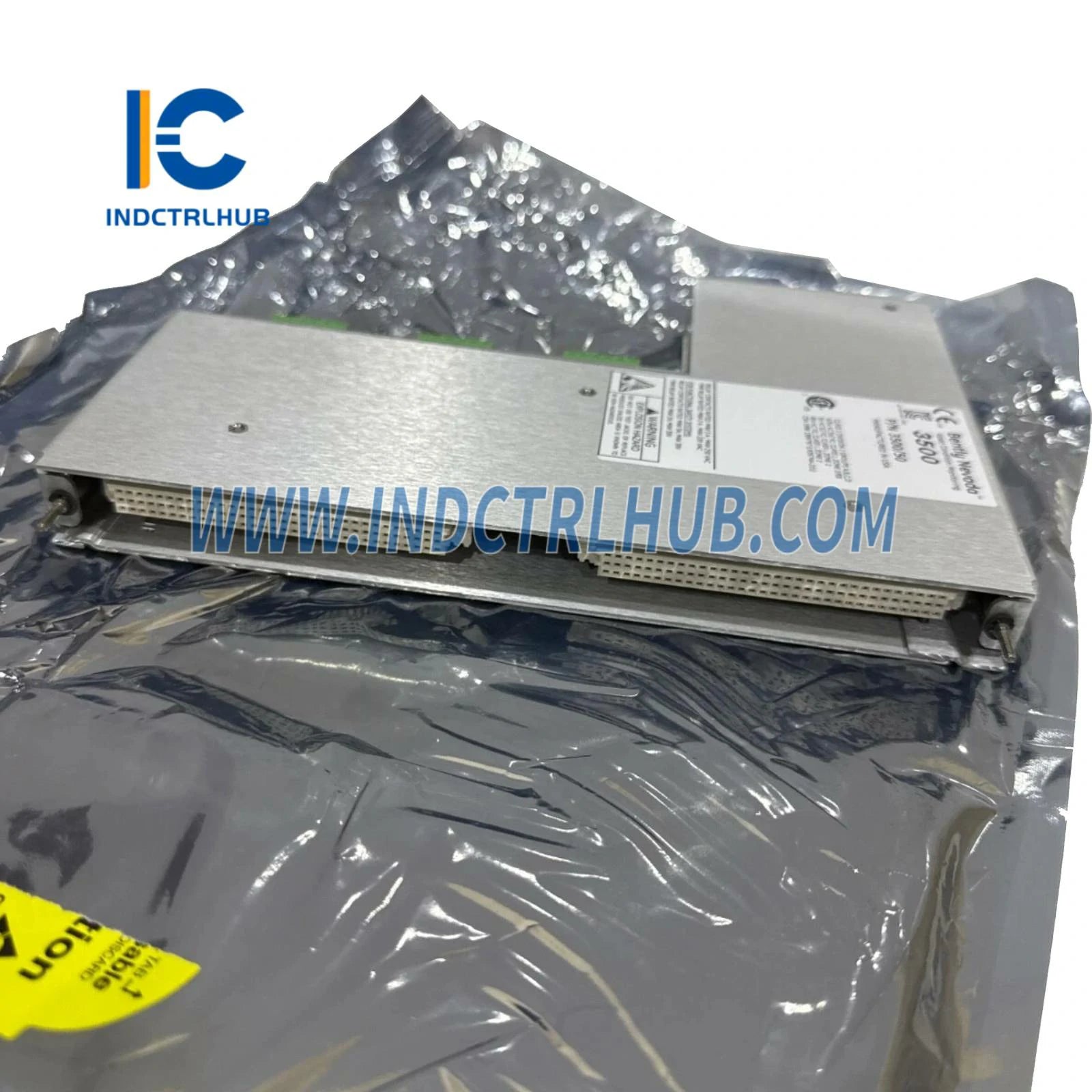

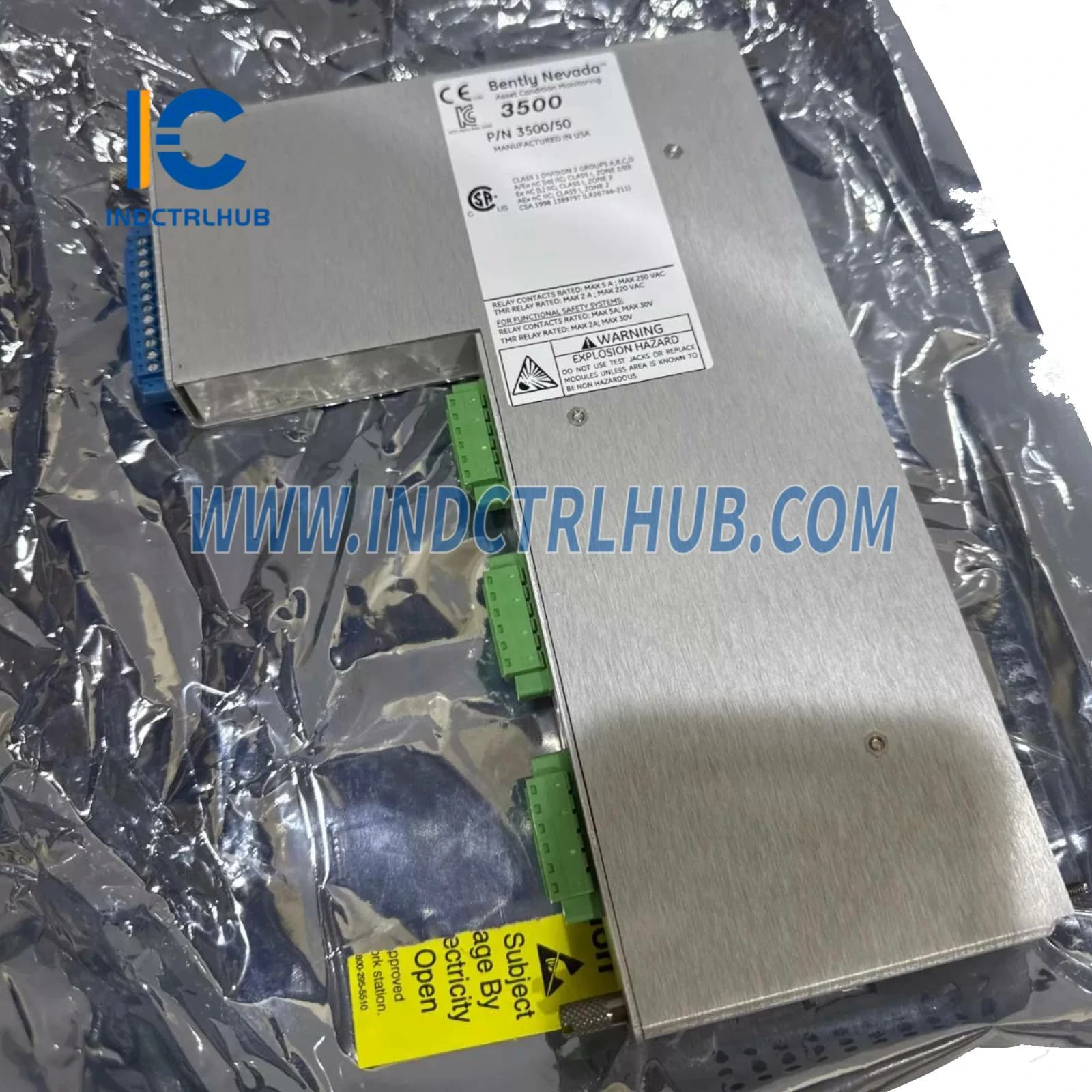

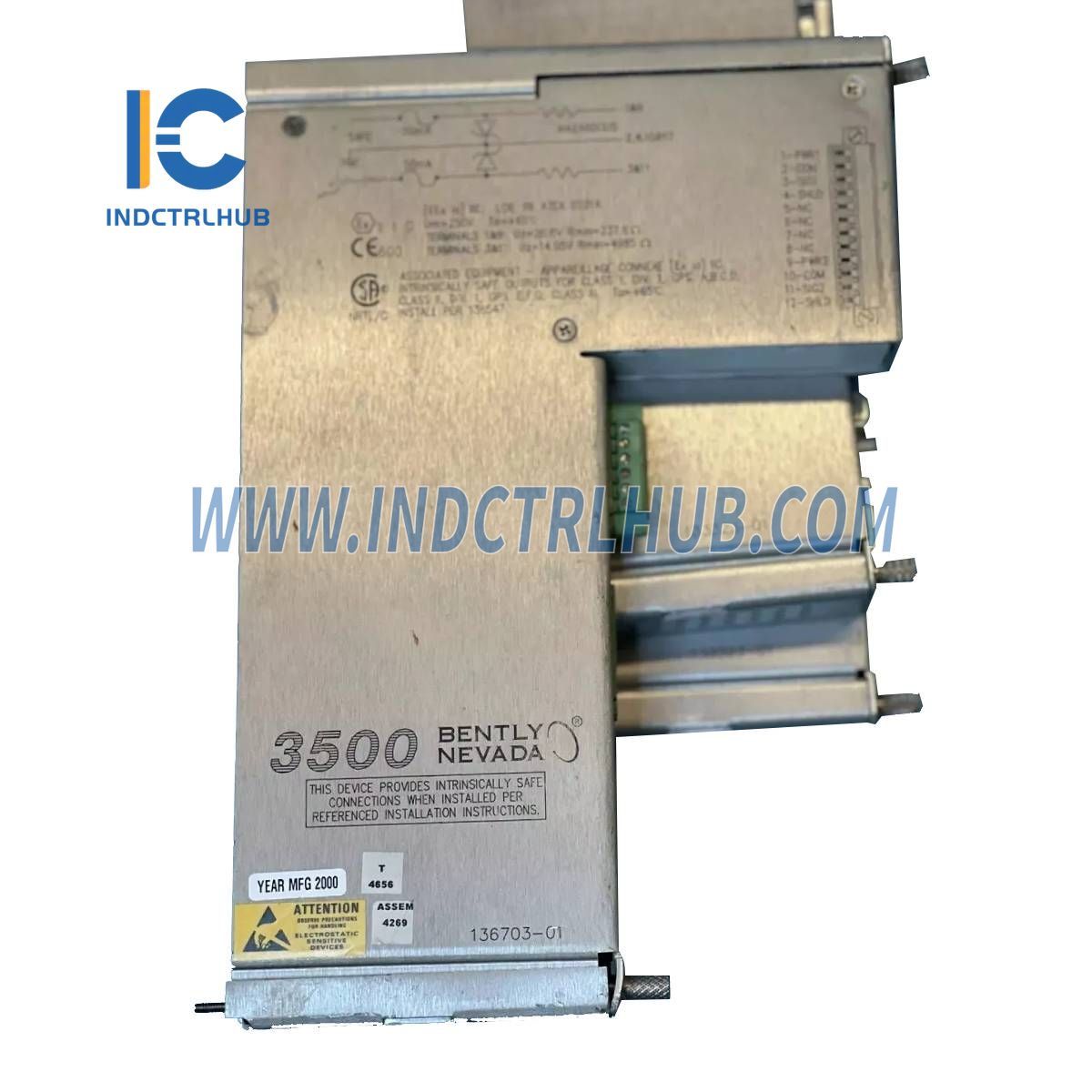

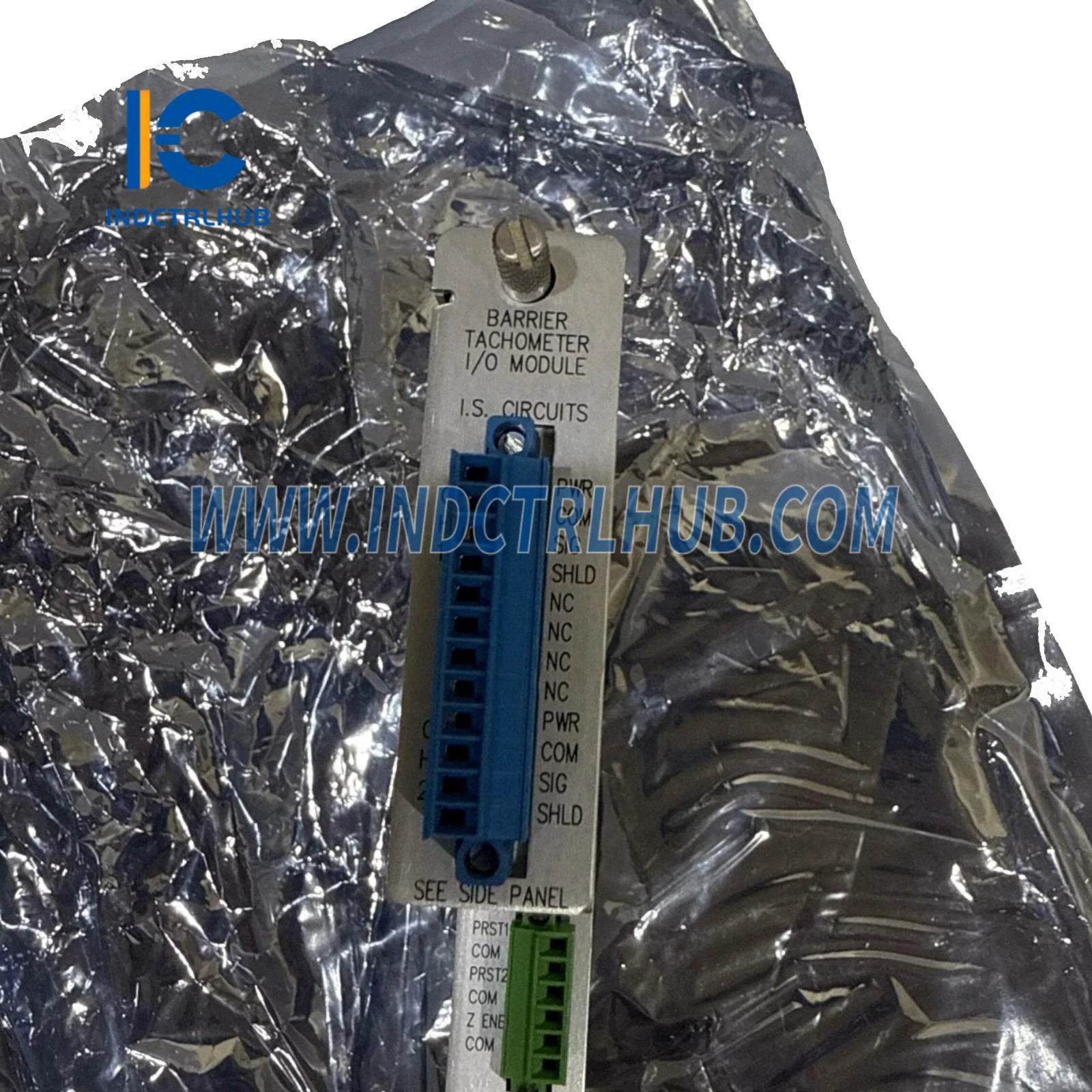

- Bently Nevada 136703-01 е I/O модул с вътрешна бариера от серия 3500/50, предназначен за използване с тахометърния модул 3500/50M. Този 2-канален модул приема входове от близостни сонди или магнитни сензори за измерване на скоростта на въртене на вала, ускорението на ротора или посоката на ротора. Той сравнява тези измервания с потребителски програмирани алармени прагове, генерирайки аларми при превишаване на стойностите, което го прави критичен компонент за мониторинг на машини в индустриални приложения.
Техническа информация
| Артикул | Спецификации |
|---|---|
| Производител | Bently Nevada |
| Серия | 3500/50 |
| Модел/номер на част | 136703-01 |
| Тип модел | I/O модул с вътрешна бариера |
| Входове - сигнал | Всеки тахометърен модул 3500/50M приема до два сигнала от трансдюсери за близост или магнитни сензори |
| Обхват на входния сигнал | +10.0 V до -24.0 V (сигналите, надвишаващи този диапазон, се ограничават вътрешно от модула) |
| Входно съпротивление | 20 kΩ (стандартно) 40 kΩ (TMR) 7.15 kΩ (вътрешна бариера) |
| Консумация на енергия | 5.8 вата, типично |
| Трансдюсери | Приема 1 до 2 сигнала от близостни трансдюсери (могат да важат ограничения за магнитни сензори; виж Предупреждение на страница 2) |
| Размери на I/O модулите (вътрешна бариера) (ВxШxД) | 241.3 мм x 24.4 мм x 163.1 мм (9.50 инча x 0.96 инча x 6.42 инча) |
| Тегло | 0.46 кг (1.01 lb) |
Резервни части
- 136703-01: Дискретен вътрешен бариерен I/O модул с вътрешни прекъсвания
Специфична конфигурация
- Модел/номер на част: 136703-01
- Подробности за конфигурацията:
- Дискретен вътрешен бариерен I/O модул с вътрешни терминали за тахометърния модул 3500/50M
Допълнителни бележки
- Модулът е част от тахометърната система 3500/50M, като 136703-01 осигурява конкретно функцията на вътрешна бариера.
- Ограниченията за магнитни сензори са посочени (виж Предупреждение на страница 2), но в входните данни не са предоставени допълнителни подробности.
