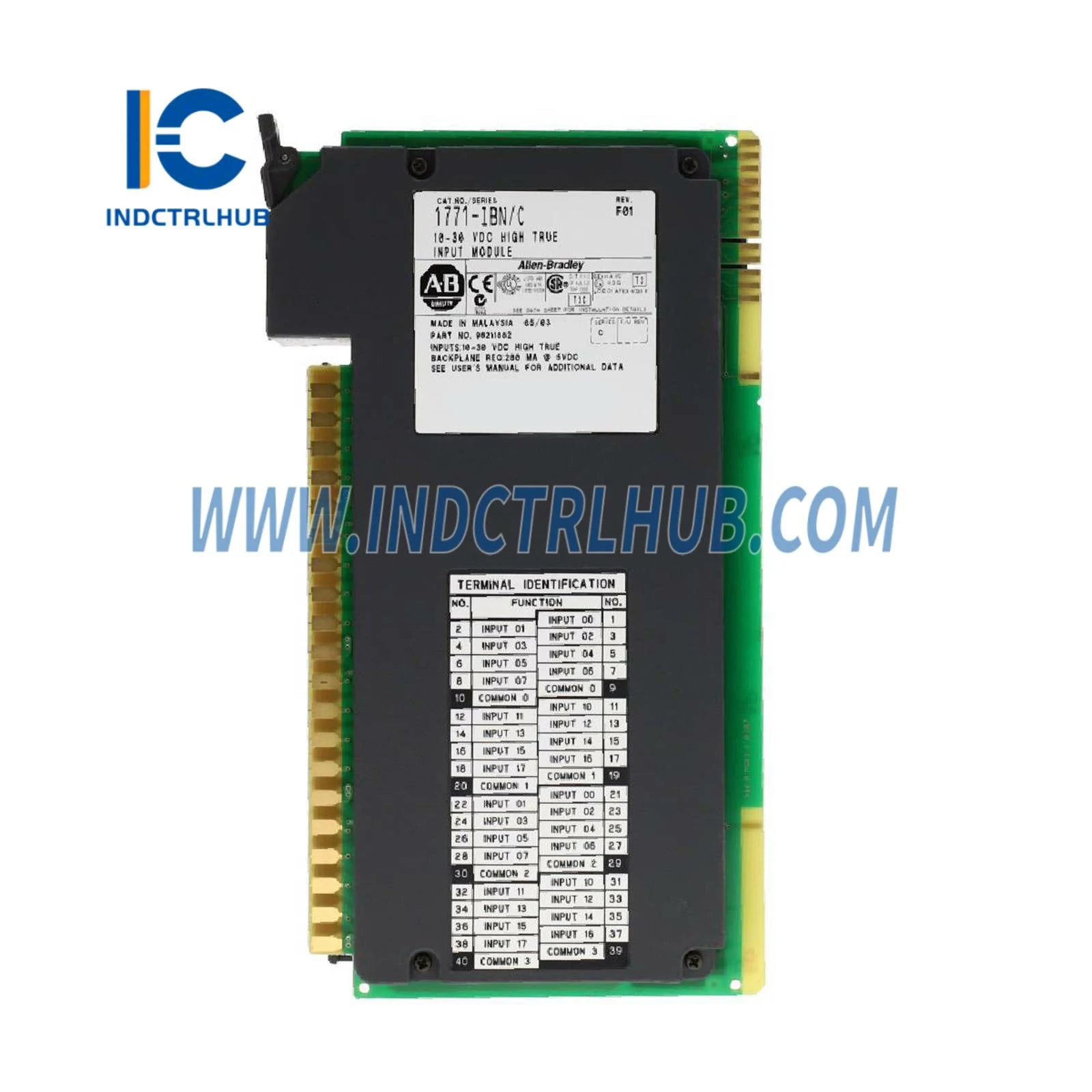

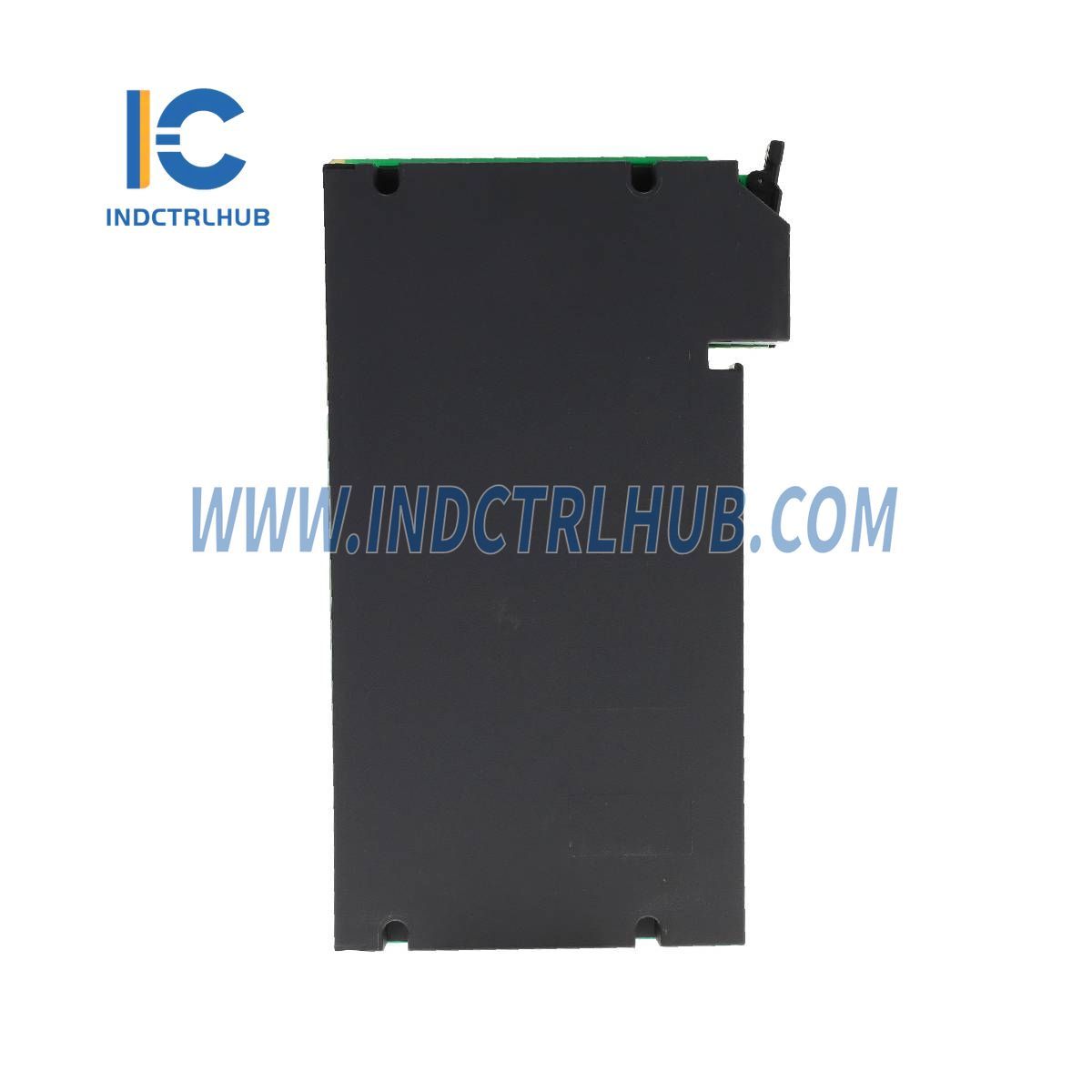

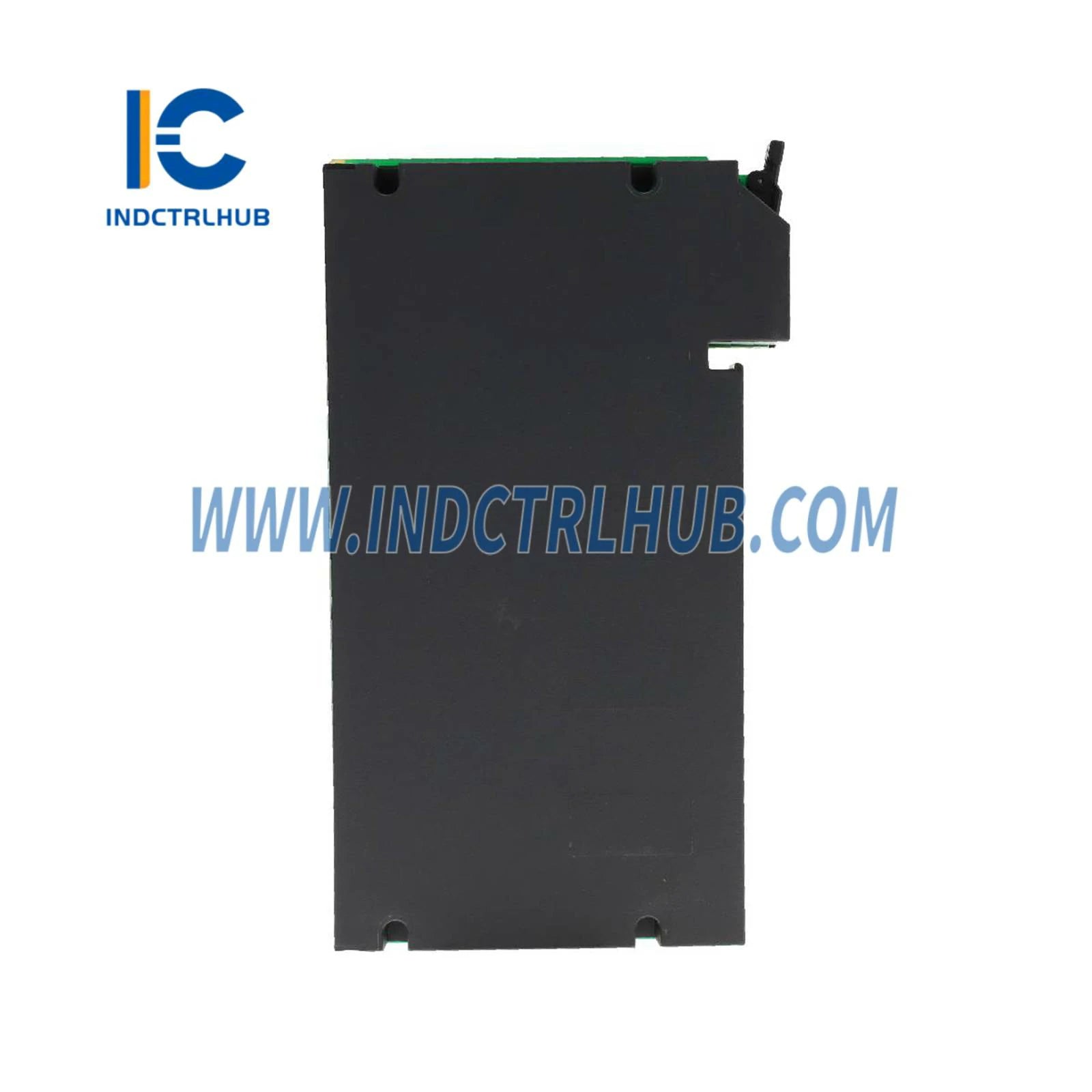

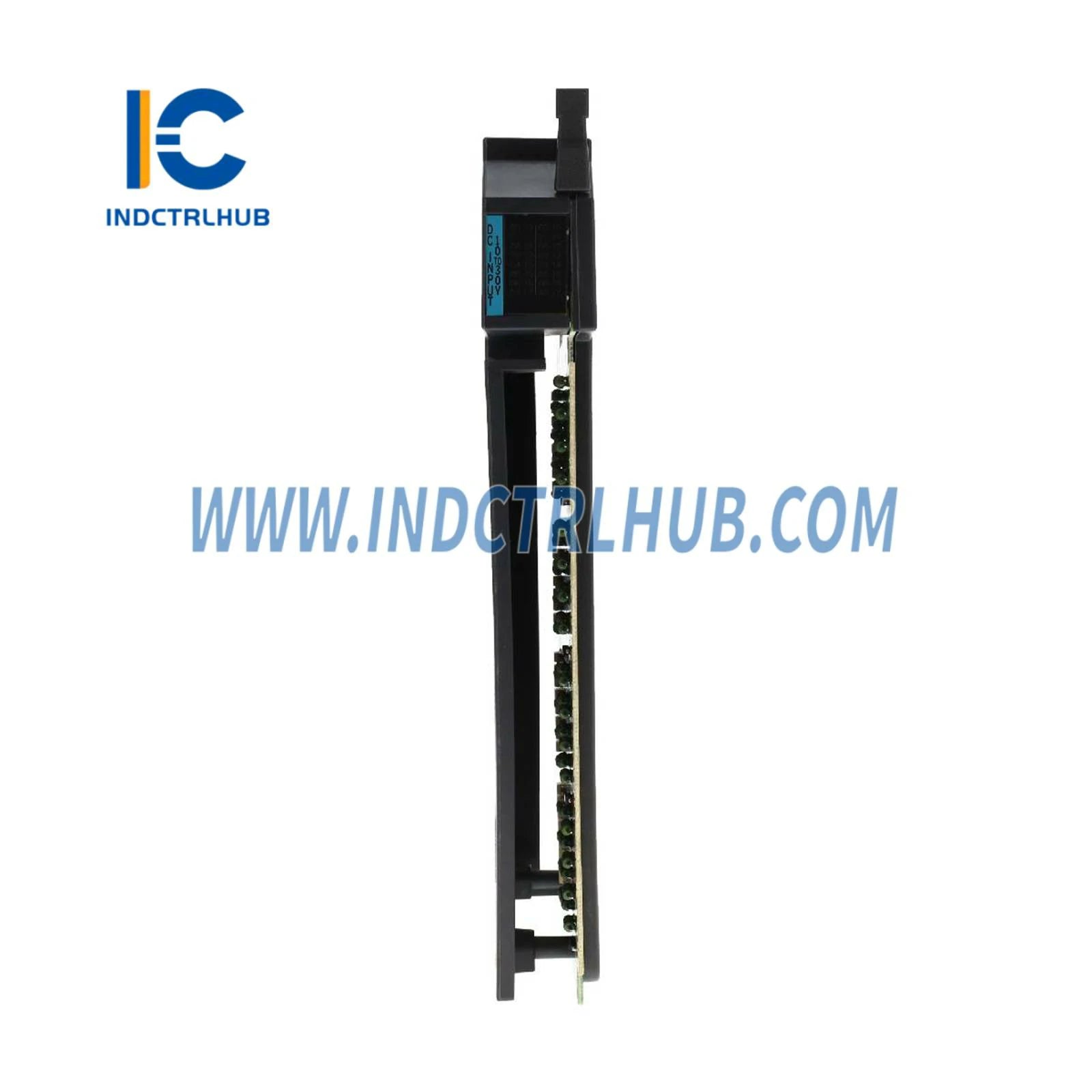

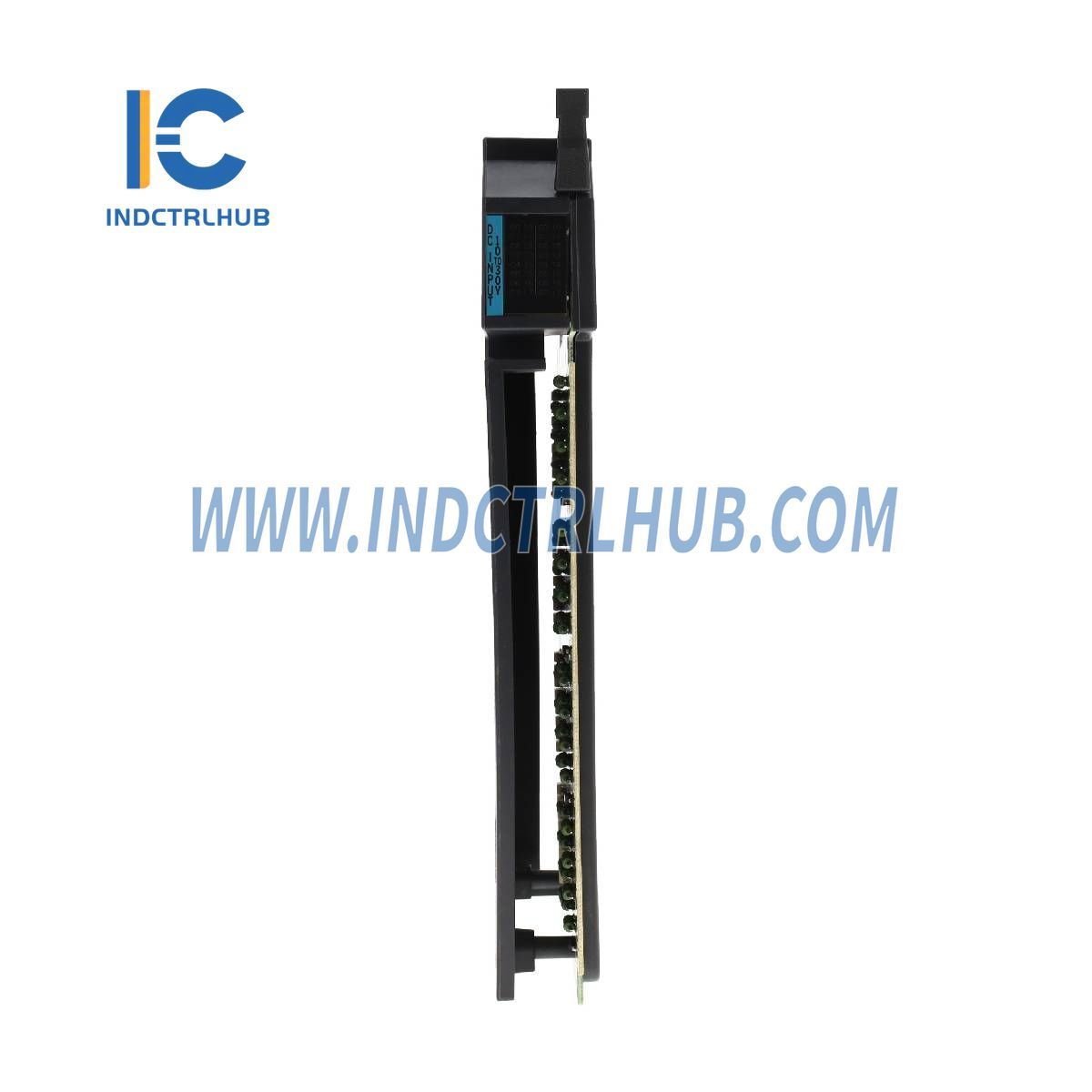

Allen-Bradley 1771-IBN DC (10-30V) входен модул
Allen-Bradley 1771-IBN DC (10-30V) входен модул
Manufacturer: Allen-Bradley
Product No.: 1771-IBN
Condition:1000 в наличност
Product Type: DC (10-30V) Входен Модул
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Технически спецификации
Общи спецификации
| Атрибут | Стойност |
|---|---|
| Входове на модул | 32 |
| Местоположение на модула | 1771-A1B до 1771-A4B или по-късно I/O шаси |
| Обхват на входното напрежение | 10_30V DC |
| Номинален входен ток | 4.7 mA @ 10V; 15.6 mA @ 30V |
| Ток в изключено състояние (Мин) | 1.7 mA @ 5V DC |
| Напрежение в изключено състояние (макс) | 5V постоянен ток |
| Напрежение в включено състояние (Мин) | 10V постоянен ток |
| Забавяне на входния сигнал | От ниско към високо: 6 ms ±2 ms От високо към ниско: 6 ms ±2 ms |
| Мощност на разсейване | Макс: 16.4 W Мин: 1.5 W |
| Термично разсейване | Макс: 53.3 BTU/ч Мин: 5.1 BTU/ч |
| Ток на задната шина | 280 mA @ 5V DC (Макс) |
| Изолационно напрежение | 60V (Непрекъснато), Основен тип изолация Тестван при 500V AC за 60с (I/O към системата) |
| Кабелен накрайник за полево окабеляване | 1771-WN |
| Затягане на винтовете на кабелния накрайник | 1.0 N_m (9 lb_in) |
| Размер на проводника | 0.25 _ 2.5 mm² (22 _ 14 AWG) твърд или усукан меден проводник с рейтинг 75°C (167°F) или повече, макс. изолация 1.2 mm (3/64 инча) |
| Категория на проводника | 2 - на сигналните портове |
| Позиции на ключа | 14_16, 18_20 |
| Клас на корпуса | Няма (Отворен стил) |
Екологични спецификации
| Атрибут | Стойност |
|---|---|
| Работна температура | 0_60°C (32_140°F) |
| Температура при неработещо състояние | -40_85°C (-40_185°F) |
| Относителна влажност | 5_95% (Без кондензация) |
| Вибрация | 2 g @ 10_500 Hz |
| Удар (работещо състояние) | 30 г |
| Удар (неработещо състояние) | 50 г |
Електрическа & EMC имунитет
| Спецификация | Стандарт & Производителност |
|---|---|
| Имунитет срещу ESD | IEC 61000-4-2: 4 kV индиректни контактни разряди |
| Имунитет срещу излъчвани RF смущения | IEC 61000-4-3: 10V/m (80-2000 MHz, 1 kHz синусоидална вълна 80% AM) 1V/m (2000-2700 MHz, 1 kHz синусоидална вълна 80% AM) |
| EFT/B имунитет | IEC 61000-4-4: ±1 kV при 5 kHz на сигнални портове |
| Имунитет срещу пренапрежения | IEC 61000-4-5: ±1 kV линия-линия (DM) ±2 kV линия-земя (CM) на сигнални портове |
| Проводена RF имунитет | IEC 61000-4-6: 10V rms (150 kHz _ 80 MHz, 1 kHz синусоидална вълна 80% AM) |
| Съответствие с емисиите | CISPR 11: Група 1, Клас A (с подходящ корпус) |
