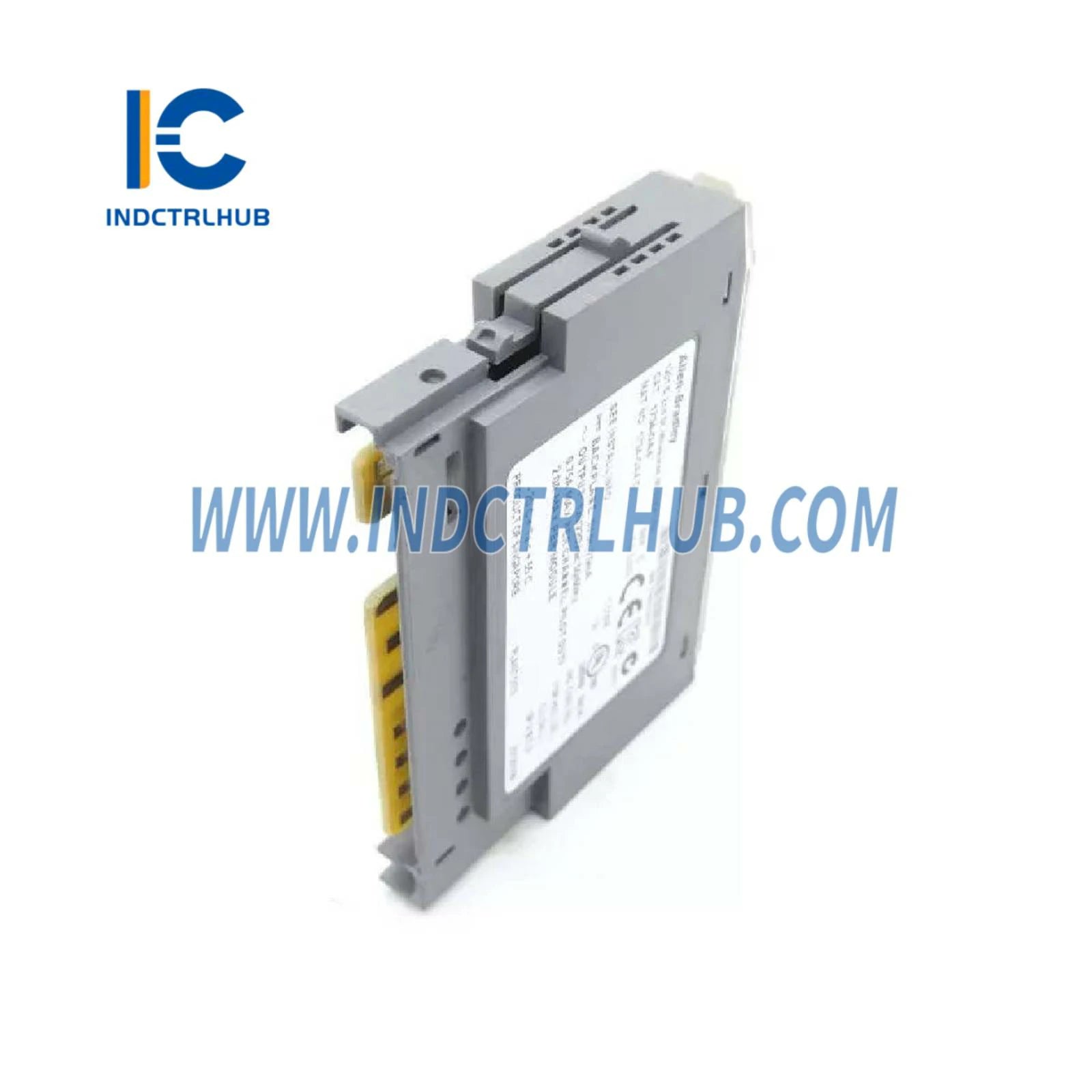

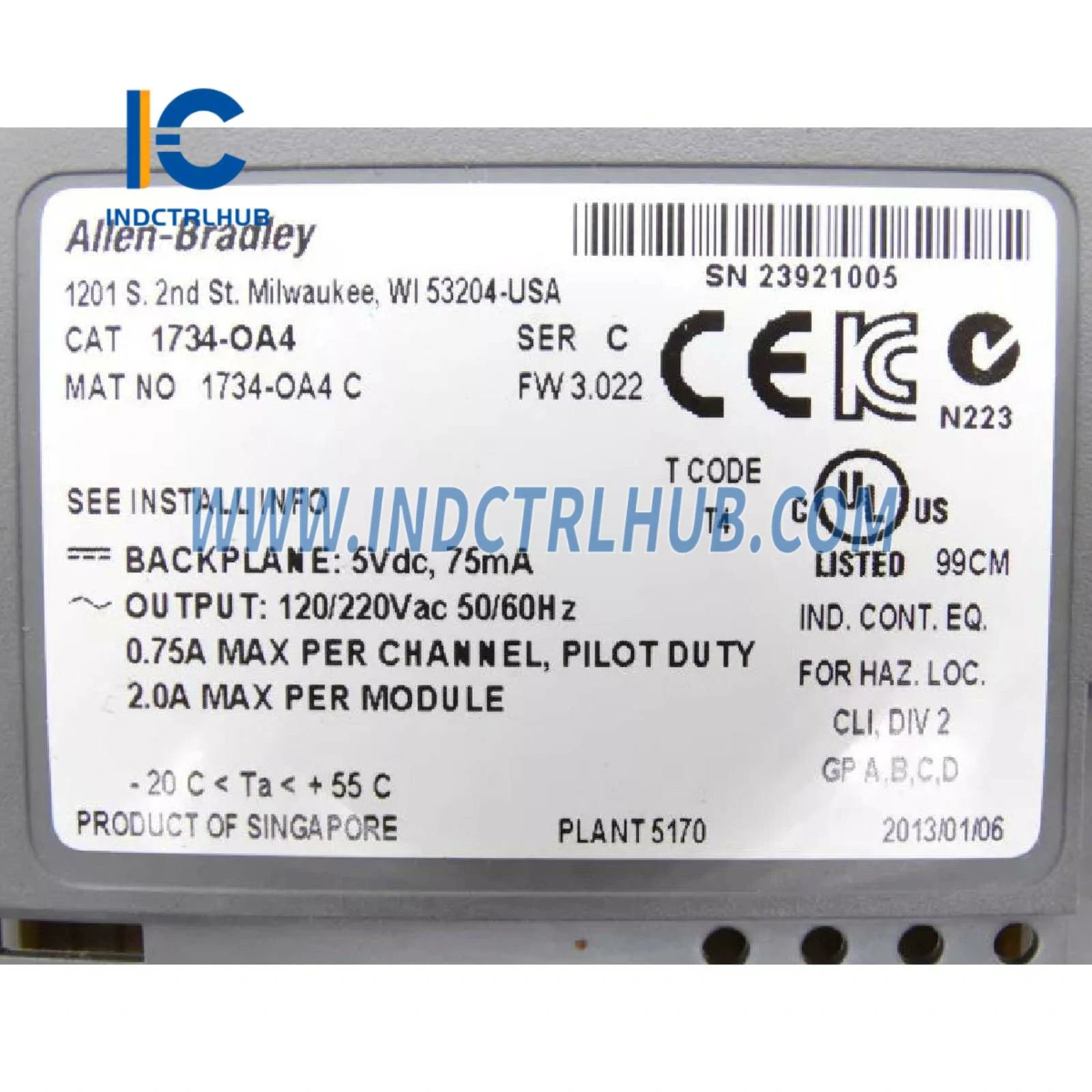

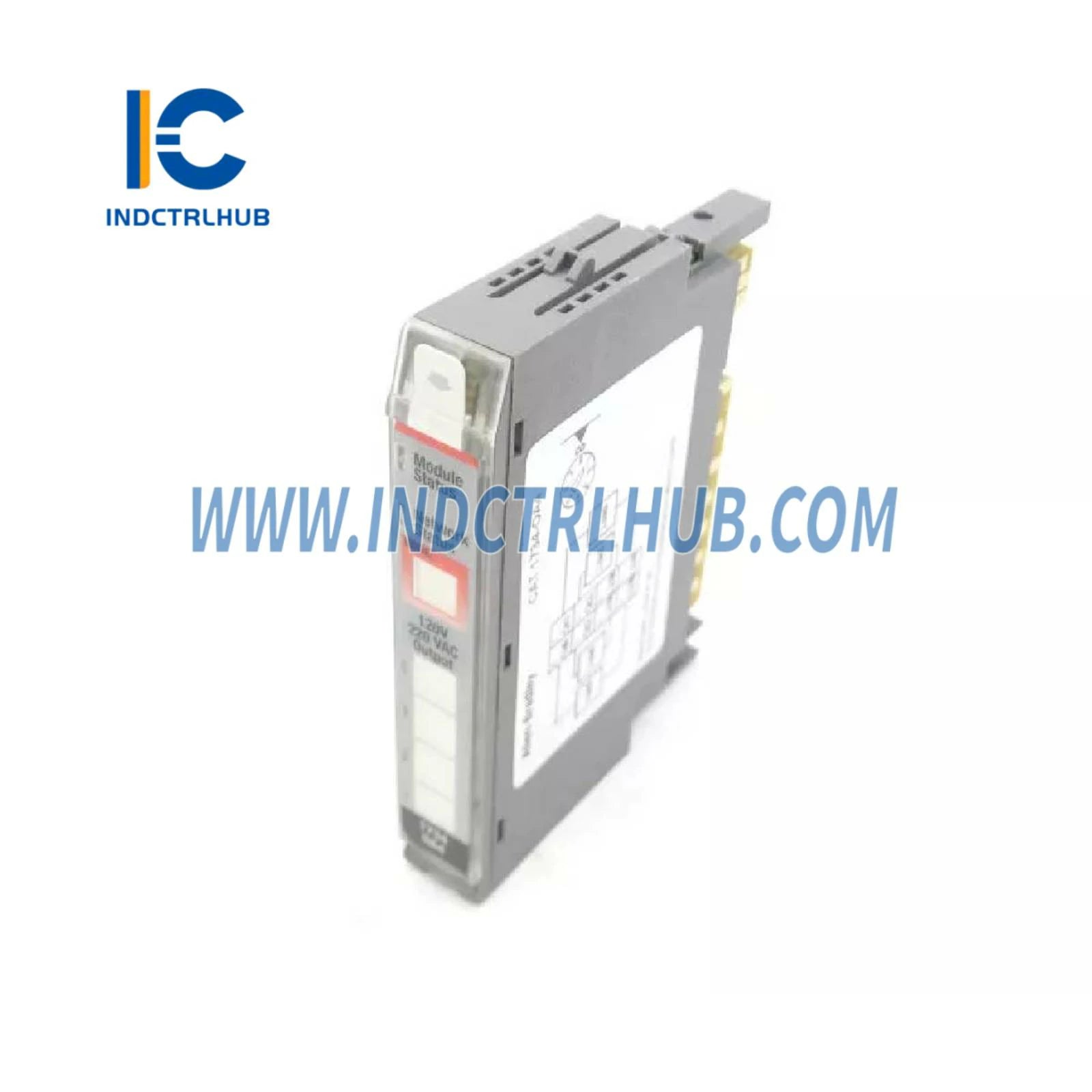

ALLEN BRADLEY 1734-OA4 POINT I/O 4-точков цифров изходен модул

Изходи на модул

4 неизолирани, източващи

Обхват на напрежение в включено състояние

Мин: 74V променлив ток / Ном: 120/220V променлив ток / Макс: 264V променлив ток

Напрежение при включено състояние (макс)

1.0V @ 0.75 A

Ток в включено състояние

Мин: 10 mA на канал / Макс: 750 mA на изход, 2.0 A на модул

Ток на изтичане в изключено състояние (макс)

2.7 mA @ 264V променлив ток

Номинален ток на изхода

2.0 A макс на модул (750 mA на изход)

Температура на продукта спрямо намаляване на тока

2.0 A макс на модул @ 45°C (113°F), намаляване до 1.4 A макс @ 55°C (131°F)

Пиков ток

16 A за 100 ms, повтарящо се на всеки 10 с

Време за забавяне (Макс)

Изключено към Включено: 1/2 цикъл / Включено към Изключено: 1/2 цикъл

Затягане на винта на терминалната основа

0.8 N_m (7 lb_in)

Местоположение на модула

Монтажна основа за окабеляване 1734-TB, 1734-TBS, 1734-TOP или 1734-TOPS

Ток POINTBus (макс.)

75 mA при 5V DC

Максимална мощност на разсейване

3.5 W @ 264V AC

Термично разсейване (макс.)

11.9 BTU/ч @ 264V AC

Изолационно напрежение

240V непрекъснато, Подсилена изолация (Тип тестван при 3250V DC за 60с, от страна на полето към системата)

Външно напрежение на AC захранване

Номинално: 120/220V AC @ 60 Hz

Външен диапазон на напрежение на AC захранване

85_264V AC @ 27_63 Hz

Категория окабеляване

1 _ на сигнални портове

Размер на проводника

Определя се от инсталирания терминален блок

Номинална товароносимост на пилот

DC 14 пилотно натоварване

Северноамерикански температурен код

T4

IECEx Температурен код

T4

Размери (ВxШxД)

56.0 x 12.0 x 75.5 мм (2.21 x 0.47 x 2.97 инча)

Тегло (приблизително)

30.9 г (0.068 lb)
