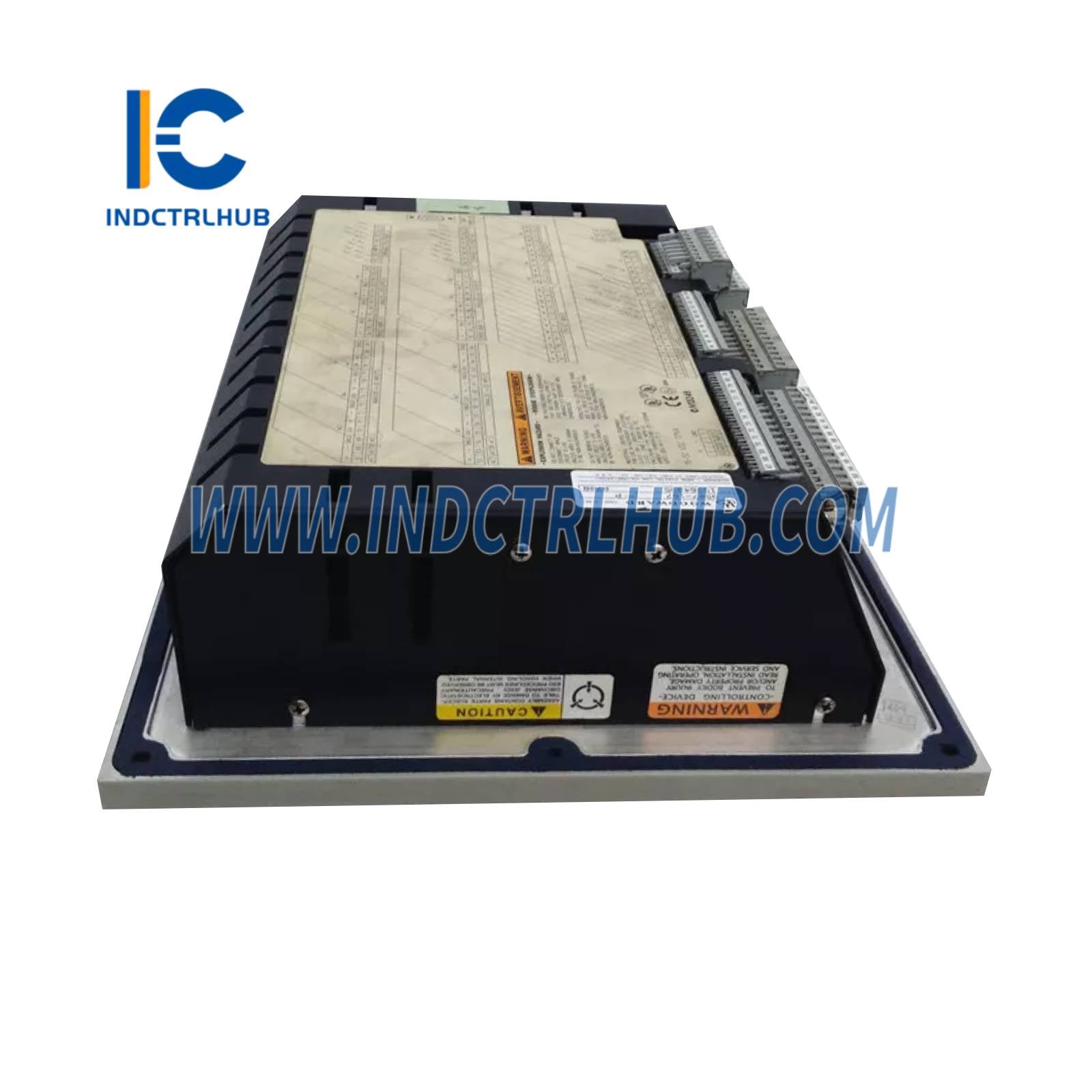

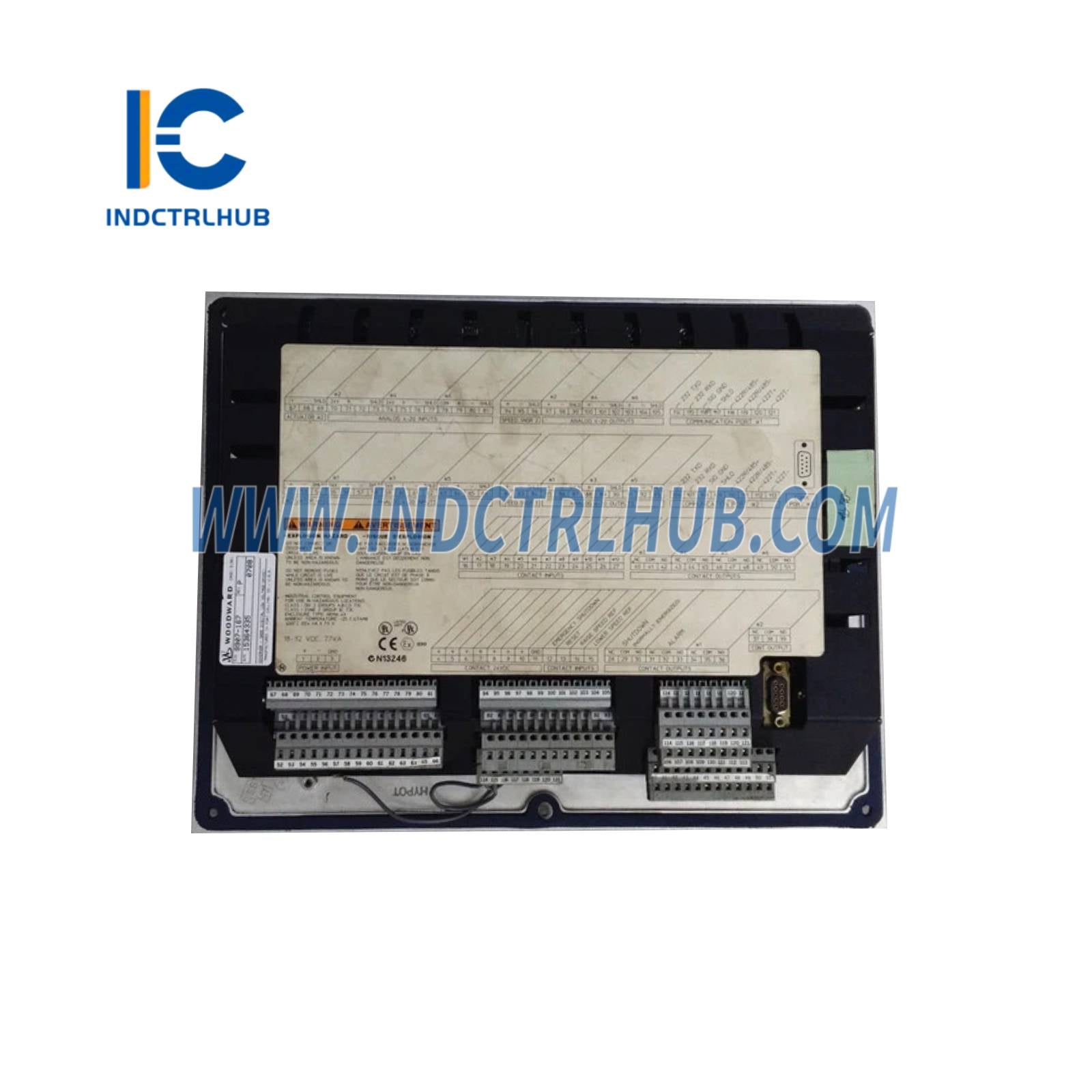

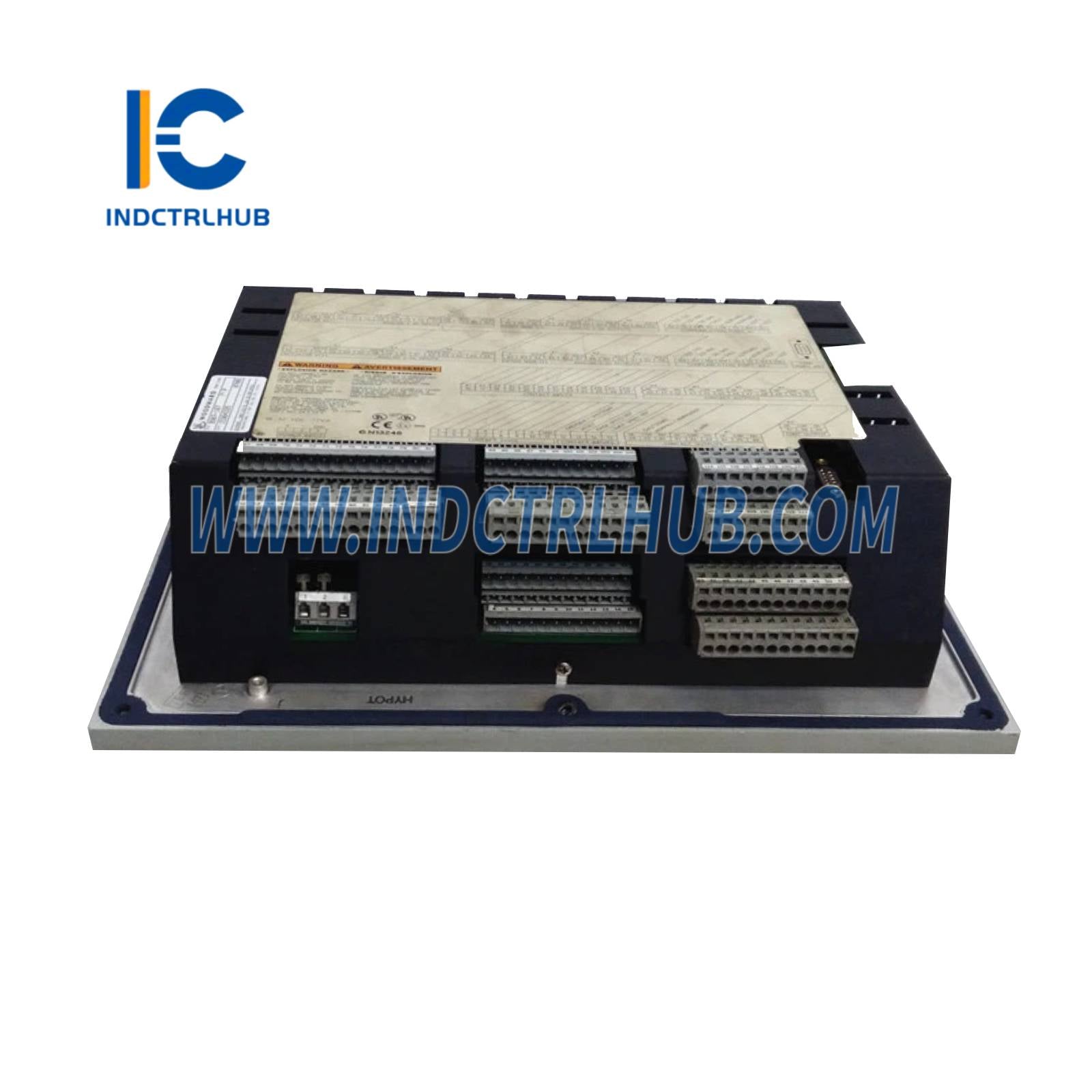

| المواصفة |
التفاصيل |

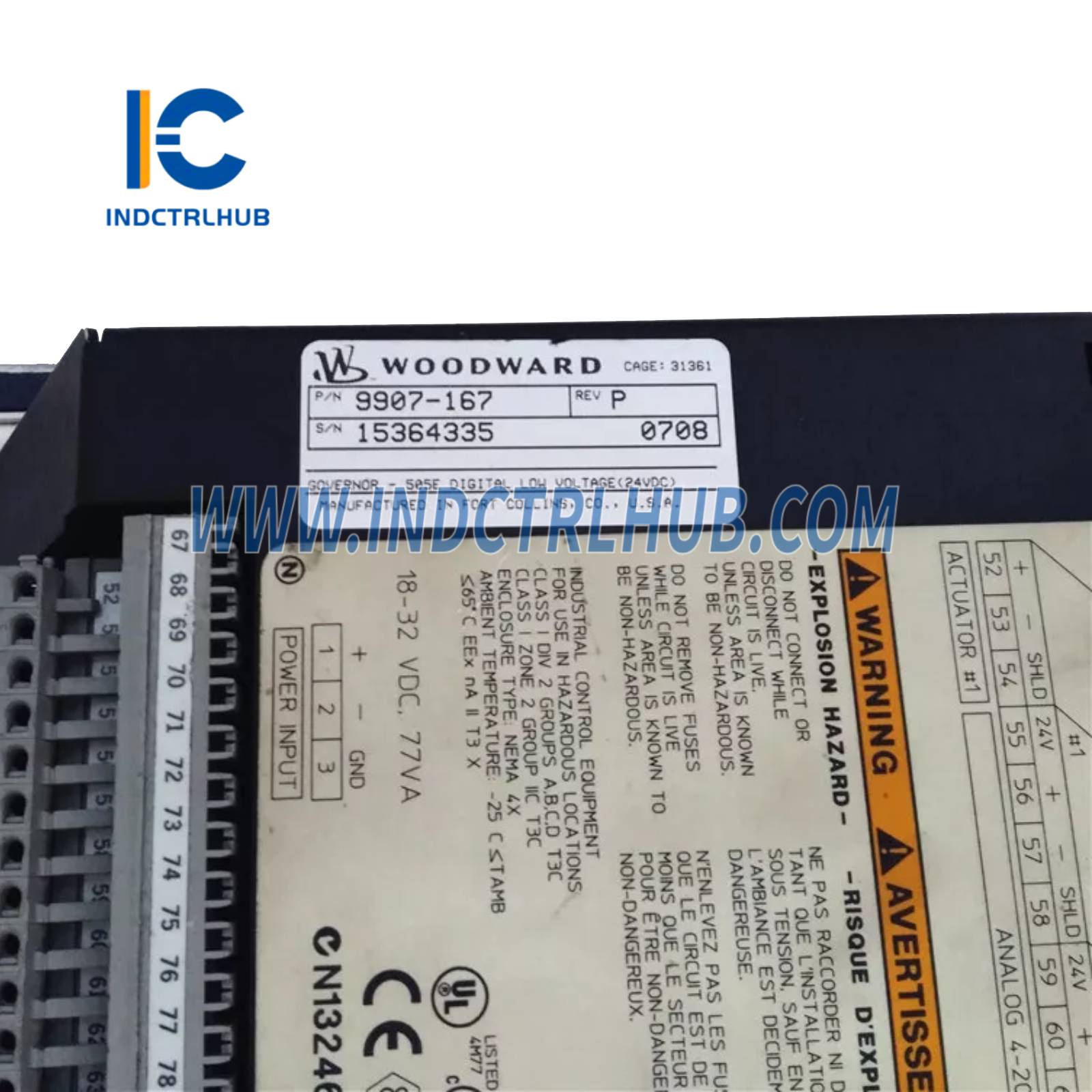

| نموذج |
9907-167 |
| السلسلة |
505E (الجيل الثاني) |
| النوع |
منظم رقمي للتحكم في توربينات البخار |
| مزود الطاقة |
جهد منخفض DC، 18–32 فولت DC (24 فولت DC اسمي)، 1 أمبير |
| المعالج |
معالج دقيق 32-بت |
| المدخلات |
16 مدخل تلامس (4 مخصصة، 12 قابلة للبرمجة)، 6 مداخل تيار قابلة للبرمجة (4–20 مللي أمبير)، 2 مداخل حساسات سرعة (MPU/Prox) |
| المخارج |
6 مخارج مرحلات (قابلة للبرمجة)، 2 مخرجات مشغل (4–20 مللي أمبير أو 20–160 مللي أمبير)، 2 مخرجات تناظرية قابلة للتكوين (4–20 مللي أمبير) |
| الاتصال |
منفذا تسلسل (RS-232/RS-422/RS-485)، Modbus RTU/TCP، إيثرنت اختياري |

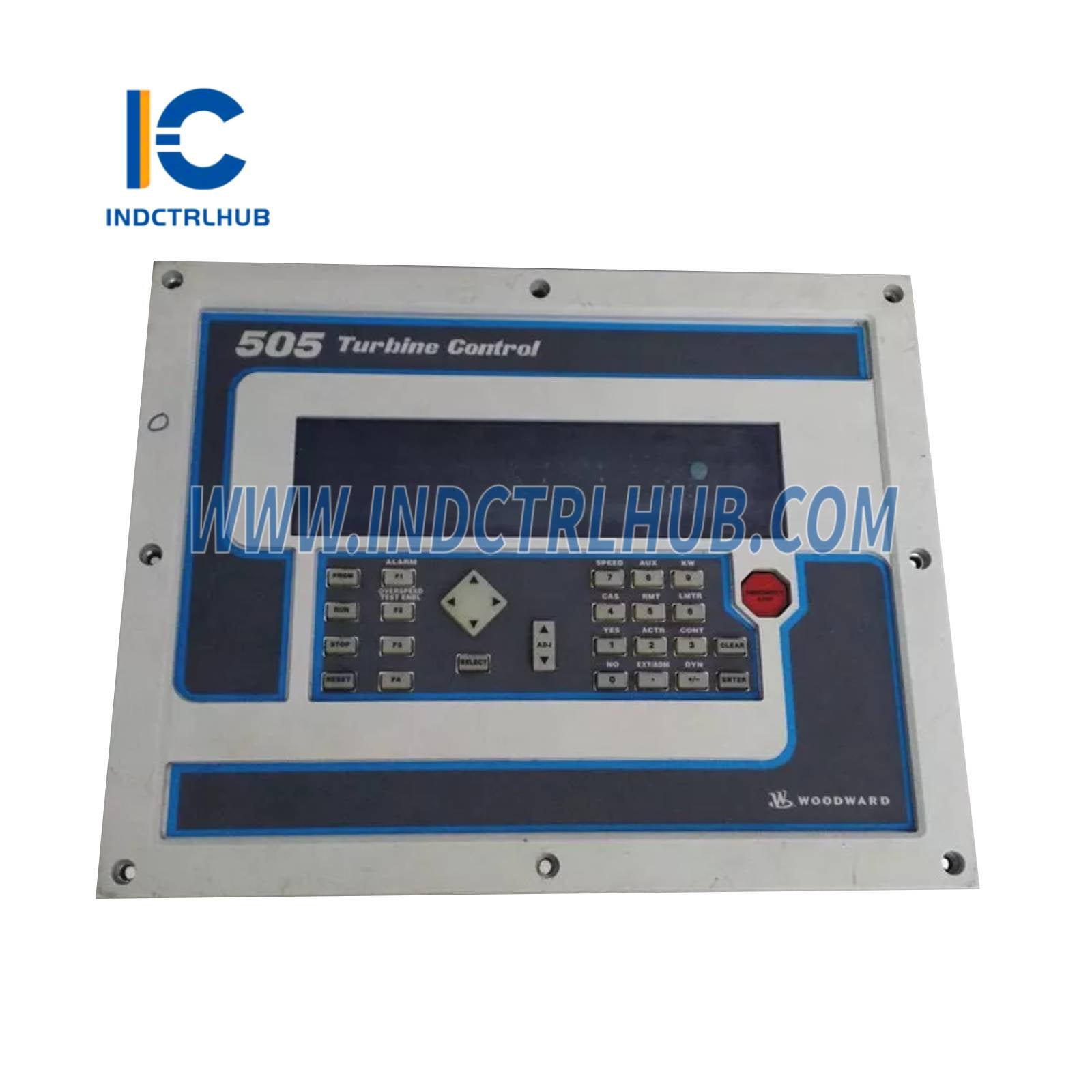

| الشاشة |
شاشة LCD من سطرين × 24 حرف، لوحة مفاتيح متعددة الوظائف 30 مفتاح |
| وظائف التحكم |
تحكم في الاستخراج/الإدخال الفردي، تجنب السرعة الحرجة، تسلسل بدء تلقائي، محددات الصمامات، مؤشر الإيقاف الأول، التحكم المتسلسل، نقطة ضبط عن بُعد |
| أنماط التشغيل |
تزامني، انخفاض، مشاركة الحمل، التحكم في ضغط الاستخراج/الإدخال |
| الغلاف |
NEMA 4 (قياسي)، NEMA 4X اختياري (مضاد للماء، مضاد للغبار) |
| درجة حرارة التشغيل |
-25°C إلى +65°C (-13°F إلى +149°F) بدون NEMA 4X؛ حتى +55°C (+131°F) مع NEMA 4X |
| درجة حرارة التخزين |
-40°C إلى +85°C (-40°F إلى +185°F) |
| الرطوبة النسبية |
95% بدون تكاثف عند 20–55°C |
| اهتزاز |
4 ج، 5–500 هرتز |
| صدمة |
20 G peak |
| الأبعاد |
356 مم × 279 مم × 102 مم (14 بوصة × 11 بوصة × 4 بوصة) |
| الوزن |
حوالي 4.1 كجم (9.11 رطل) قبل الشحن |
| التركيب |
تركيب على اللوحة الأمامية |
| الشهادات |
CE، UL، cUL، الفئة 1 القسم 2 (المجموعات A، B، C، D) |
| توافق النظام |
وودوارد مايكرو نت، نت كون، مشغلات المرحلة المنقسمة، توربينات البخار الصناعية |
