Product Description

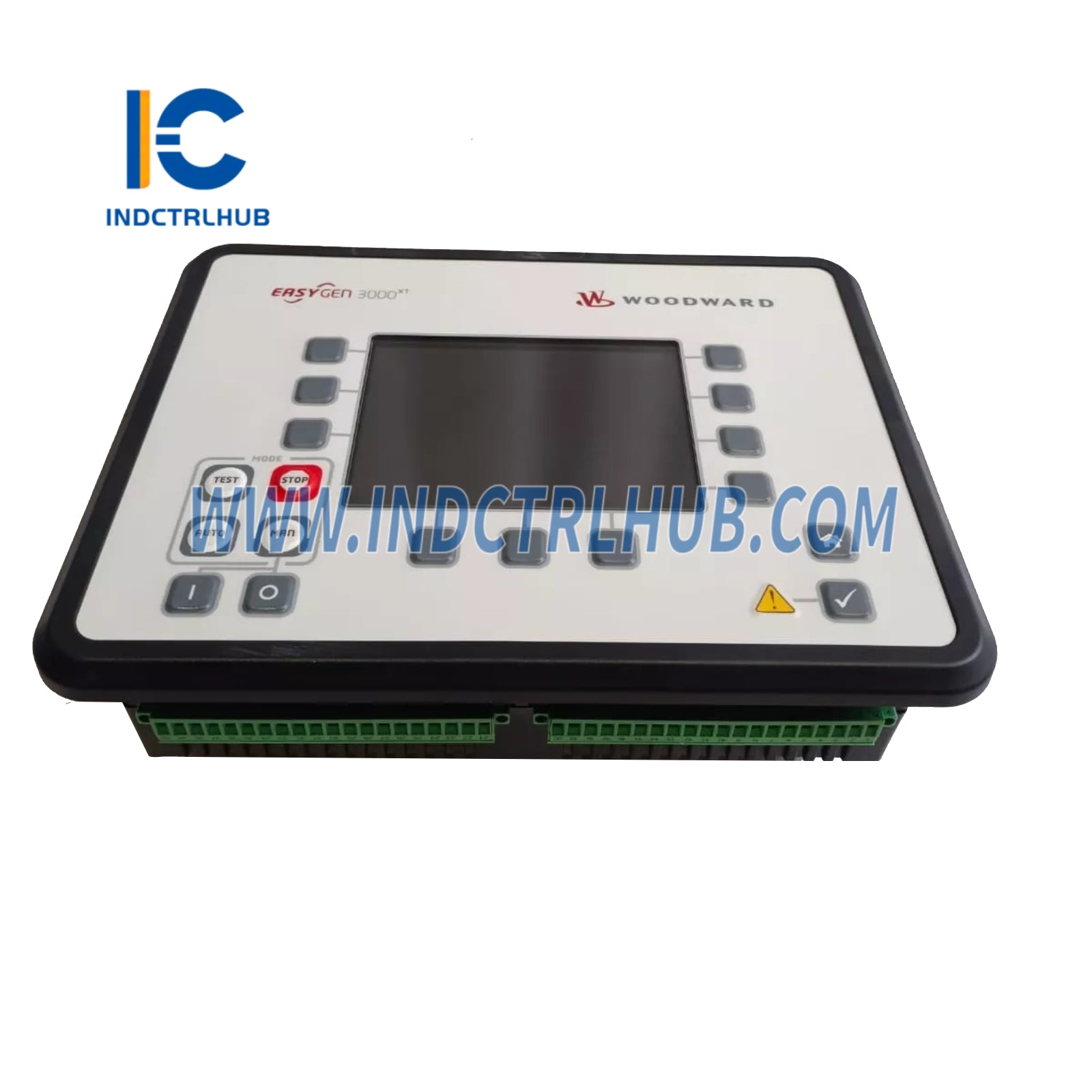

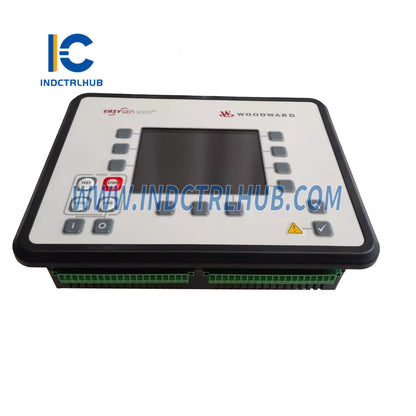

وودوارد 8440-2087 EasyGen-3500-5 وحدة تحكم مجموعة المولدات
نظرة عامة على المنتج
- وودوارد 8440-2087 هو وحدة تحكم مولد EasyGen-3500-5، مصممة للتحكم المتقدم ومراقبة مجموعات المولدات في التطبيقات الصناعية الصعبة مثل توليد الطاقة، والدفع البحري، وأنظمة النسخ الاحتياطي الحرجة. هذه الوحدة التحكمية المعتمدة على المعالج الدقيق هي جزء من سلسلة EasyGen-3000 من وودوارد، وتقدم إدارة شاملة للمحركات والمولدات لمحركات الديزل أو الغاز أو الوقود المزدوج في التشغيل الفردي أو المتوازي. يوفر EasyGen-3500-5 بدء/إيقاف تلقائي، ومشاركة الحمل، وإدارة الطاقة، ووظائف الحماية مع واجهة مستخدم محسّنة، مما يجعله مثاليًا للأنظمة الكبيرة والمعقدة للطاقة. بالمقارنة مع EasyGen-3200-5 (مثل 8440-2050، 8440-1978) أو EasyGen-2500-5 (مثل 8440-2064)، يقدم EasyGen-3500-5 قدرات I/O موسعة، وميزات متقدمة لإدارة الطاقة، وخيارات تكرار محسّنة للتطبيقات الحرجة. 8440-2087 هو متغير محدد من EasyGen-3500-5، قد يحتوي على برنامج ثابت محدث، وتكوينات أجهزة محددة، أو شهادات إضافية مقارنةً بنماذج أخرى مثل 8440-2084. يتميز ببروتوكولات اتصال قوية وتصميم متين لعمليات موثوقة في البيئات القاسية. 8440-2087 متميز عن سلسلة 2301D/E من وودوارد (مثل 8273-1011)، وسلسلة 505D (مثل 8200-1300)، وسلسلة Peak150 (مثل 8200-176)، وسلسلة ProAct (مثل 8237-2595)، وسلسلة 723PLUS (مثل 8270-1013)، وأنظمة EPG (مثل 8290-195)، والمحافظ الإلكترونية (مثل 8406-121)، والمحركات (مثل 8408-921)، مع التركيز على التحكم المتكامل في المولدات وإدارة الطاقة.
المواصفات الفنية
- يحتوي 8440-2087 على المواصفات التالية استنادًا إلى مصادر الصناعة ووثائق وودوارد:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 8440-2087 |
| الشركة المصنعة | Woodward |
| الوصف | وحدة تحكم EasyGen-3500-5 لمجموعات المولدات |
| السلسلة | EasyGen-3000 |
| دالة | يتحكم ويراقب مجموعات المولدات؛ يدير المحرك والمولد وتوزيع الطاقة |
| المعالج | معتمد على المعالج الدقيق (الهندسة المعمارية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 32–64 ميجابايت (لبرامج التشغيل والتكوين) RAM: 16–32 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | شاشة LCD رسومية، 320x240 بكسل، واجهة متعددة اللغات |
| المدخلات | 16 مدخل تناظري (قابل للتكوين لـ 4–20 مللي أمبير، 0–10 فولت، أو RTD/ثيرموكوبل) 24 مدخل منفصل (24 فولت تيار مستمر) 4 مدخلات سرعة (استشعار مغناطيسي أو مجسات قريبة) |
| المخارج | 12 مخرج تناظري (4–20 مللي أمبير أو 0–10 فولت) 24 مخرج ريلاي (جهد جاف، حتى 250 VAC/2 A) مخرج مشغل واحد (متوافق مع مشغلات Woodward، 4–20 مللي أمبير أو 0–200 مللي أمبير) |
| واجهات الاتصال | منفذا تسلسلي (RS-232 أو RS-485، Modbus RTU/TCP) منفذا CANopen (للتواصل مع المحرك ومجموعة المولد) 2 منفذ إيثرنت (بروتوكولات Modbus TCP، Woodward) USB (للتكوين وتسجيل البيانات) |
| أوضاع التحكم | بدء/إيقاف تلقائي/يدوي، مشاركة الحمل المتزامن/الانحدار، التحكم في الطاقة النشطة/التفاعلية، التحكم في عامل القدرة، التشغيل المعزول أو المتوازي مع الشبكة |
| الاحتياطية | الازدواج الاختياري (قابل للتبديل الساخن مع وحدات إضافية) |
| التشخيص | كشف الأعطال، تسجيل الأحداث (حتى 2000 حدث)، تحليل البيانات في الوقت الحقيقي، مصابيح LED الحالة |
| التوافق | مشغلات Woodward (مثل UG-8 وProAct و8408-921)، حساسات السرعة، قواطع الدائرة، وأجهزة الطرف الثالث عبر البروتوكولات القياسية؛ يتكامل مع أنظمة SCADA/DCS |
| مزود الطاقة | 12–36 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| استهلاك الطاقة | تقريبًا 20–35 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -20°C إلى +70°C (-4°F إلى +158°F) درجة حرارة التخزين: -30°C إلى +80°C (-22°F إلى +176°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع IEC 60068-2-6 مقاوم للصدمات: متوافق مع IEC 60068-2-27 |
| الغلاف | IP54 (اللوحة الأمامية، عند التركيب الصحيح)؛ IP20 (الخلفية) |
| الأبعاد | تقريبًا 250 مم (H) × 230 مم (W) × 100 مم (D) |
| الوزن | تقريبًا 2.5–3.5 كجم |
| التركيب | تركيب على اللوحة (أبعاد الفتحة حسب الدليل) |
| الشهادات | شهادات CE وUL وCSA والشهادات البحرية (مثل DNV وABS وLloyd’s Register)؛ ATEX/IECEx المنطقة 2 (تعتمد على التكوين) |
