Product Description
وحدة تحكم وودوارد 8440-2050 EasyGen-3200-5/P1
نظرة عامة على المنتج
- وحدة التحكم وودوارد 8440-2050 EasyGen-3200-5/P1 مصممة للتحكم المتقدم ومراقبة مجموعات المولدات في التطبيقات الصناعية مثل توليد الطاقة، الدفع البحري، وأنظمة النسخ الاحتياطي الحرجة. هذه الوحدة المعتمدة على المعالج الدقيق هي جزء من سلسلة EasyGen-3000 من وودوارد، حيث تقدم إدارة شاملة للمحرك والمولد لمحركات الديزل أو الغاز أو الوقود المزدوج في التشغيل الفردي أو المتوازي. توفر EasyGen-3200-5/P1 بدء/إيقاف تلقائي، مشاركة الحمل، إدارة الطاقة، ووظائف الحماية مع واجهة سهلة الاستخدام، مما يجعلها مناسبة للأنظمة الكهربائية المعقدة. تشير تسمية “P1” إلى حزمة أو تكوين محدد، والذي قد يتضمن هيكلًا بلاستيكيًا (بدلاً من هيكل معدني في نسخ أخرى) و/أو برنامج ثابت أو أجهزة محددة مصممة لتطبيقات معينة، مقارنةً بنماذج EasyGen-3200-5 الأخرى مثل 8440-1786 A، 8440-1836 B، 8440-1884 M، 8440-1923، أو 8440-1978. تتميز بروتوكولات الاتصال القوية وتصميمها المتين لعملية موثوقة في البيئات الصعبة. 8440-2050 متميزة عن سلسلة وودوارد 2301D/E (مثل 8273-1011)، سلسلة 505D (مثل 8200-1300)، سلسلة Peak150 (مثل 8200-176)، سلسلة ProAct (مثل 8237-2595)، سلسلة 723PLUS (مثل 8270-1013)، أنظمة EPG (مثل 8290-195)، الحكام الإلكترونيين (مثل 8406-121)، المشغلات (مثل 8408-921)، وEasyGen-2500-5 (مثل 8440-1868)، مع التركيز على التحكم المتكامل في مجموعات المولدات وإدارة الطاقة.
المواصفات الفنية
- تحتوي EasyGen-3200-5/P1 8440-2050 على المواصفات التالية بناءً على مصادر الصناعة ووثائق وودوارد:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 8440-2050 |
| الشركة المصنعة | Woodward |
| الوصف | وحدة تحكم EasyGen-3200-5/P1 لمجموعات المولدات |
| السلسلة | EasyGen-3000 |
| دالة | يتحكم ويراقب مجموعات المولدات؛ يدير المحرك والمولد وتوزيع الطاقة |
| المعالج | معتمد على المعالج الدقيق (الهندسة المعمارية المحددة غير مفصلة علنًا) |
| الذاكرة | ذاكرة فلاش: 16–32 ميجابايت (للفيرموير والتكوين) ذاكرة الوصول العشوائي: 8–16 ميجابايت (لبيانات وقت التشغيل) |

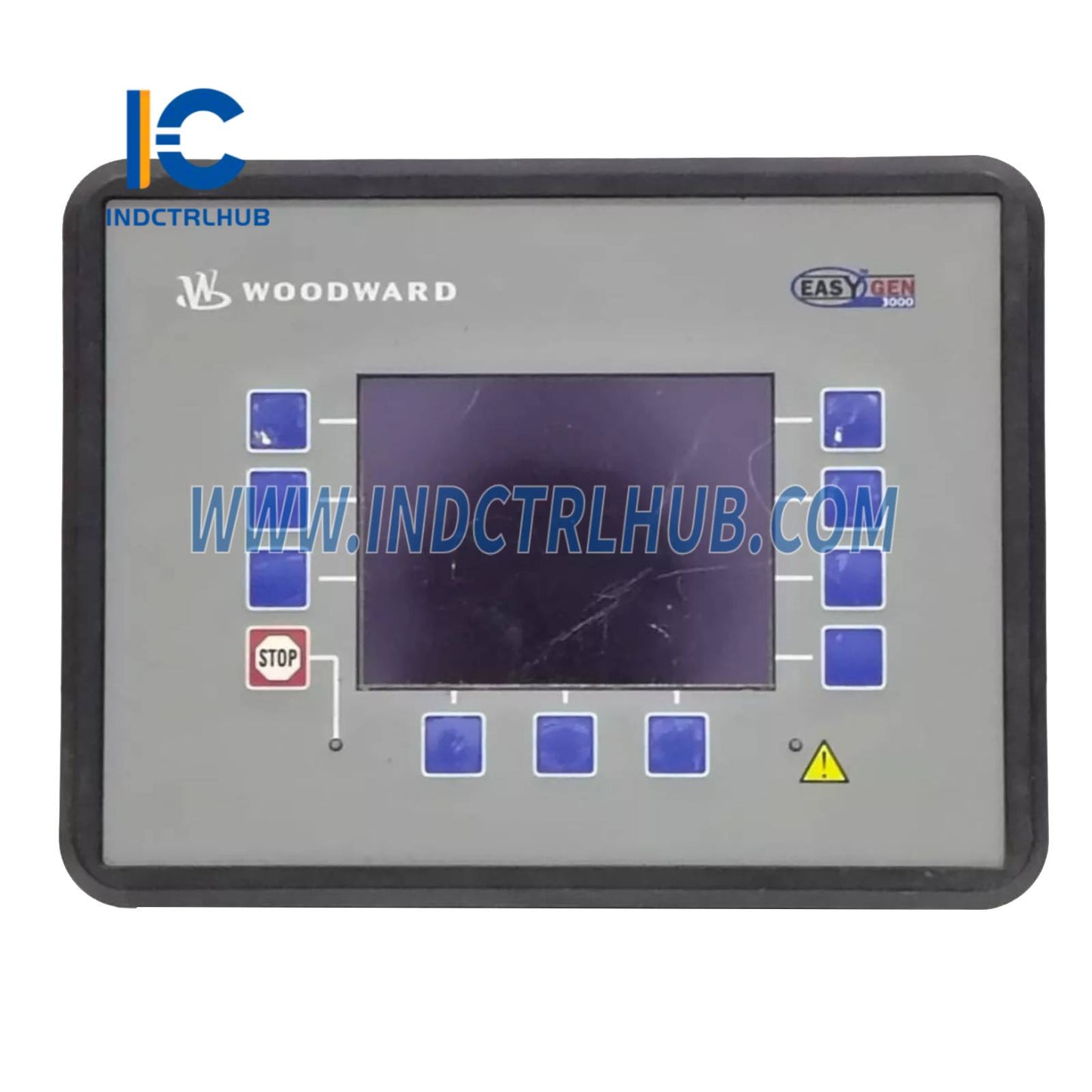

| الشاشة | شاشة LCD رسومية، 320x240 بكسل، واجهة متعددة اللغات |
| المدخلات | 12 مدخلاً تماثليًا (قابلة للتهيئة لـ 4–20 مللي أمبير، 0–10 فولت، أو RTD/الثرموقبل) 16 مدخلات منفصلة (24 فولت تيار مستمر) 3 مداخل سرعة (التقاط مغناطيسي أو مجسات تقارب) |
| المخارج | 8 مخارج تناظرية (4–20 مللي أمبير أو 0–10 فولت) 16 مخرج مرحل (جهد جاف، حتى 250 فولت تيار متردد/2 أمبير) مخرج مشغل واحد (متوافق مع مشغلات Woodward، 4–20 مللي أمبير أو 0–200 مللي أمبير) |
| واجهات الاتصال | منفذا تسلسلي (RS-232 أو RS-485، Modbus RTU/TCP) منفذا CANopen (للتواصل مع المحرك ومجموعة المولد) إيثرنت (Modbus TCP، بروتوكولات Woodward) USB (للتكوين وتسجيل البيانات) |
| أوضاع التحكم | تشغيل/إيقاف تلقائي/يدوي، مشاركة الحمل المتزامنة/التنازلية، التحكم في القدرة الفعالة/اللافعالة، التحكم في معامل القدرة |
| الاحتياطية | غير مكرر (يمكن تكوين التكرار باستخدام وحدات إضافية) |
| التشخيص | كشف الأعطال، تسجيل الأحداث (حتى 1000 حدث)، تتبع البيانات في الوقت الحقيقي، مصابيح الحالة LED |
| التوافق | مشغلات Woodward (مثل UG-8 وProAct و8408-921)، حساسات السرعة، قواطع الدائرة، وأجهزة الطرف الثالث عبر البروتوكولات القياسية؛ يتكامل مع أنظمة SCADA/DCS |
| مزود الطاقة | 12–36 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| استهلاك الطاقة | تقريبًا 15–30 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -20°C إلى +70°C (-4°F إلى +158°F) درجة حرارة التخزين: -30°C إلى +80°C (-22°F إلى +176°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع IEC 60068-2-6 مقاوم للصدمات: متوافق مع IEC 60068-2-27 |
| الغلاف | IP54 (لوحة أمامية، عند التركيب بشكل صحيح)؛ IP20 (خلفي)؛ هيكل بلاستيكي (نسخة P1) |
| الأبعاد | تقريبًا 250 مم (ارتفاع) × 230 مم (عرض) × 80 مم (عمق) |
| الوزن | تقريبًا 2–3 كجم |
| التركيب | تركيب على اللوحة (أبعاد الفتحة حسب الدليل) |
| الشهادات | شهادات CE وUL وCSA والشهادات البحرية (مثل DNV وABS وLloyd’s Register)؛ ATEX/IECEx المنطقة 2 (تعتمد على التكوين) |
