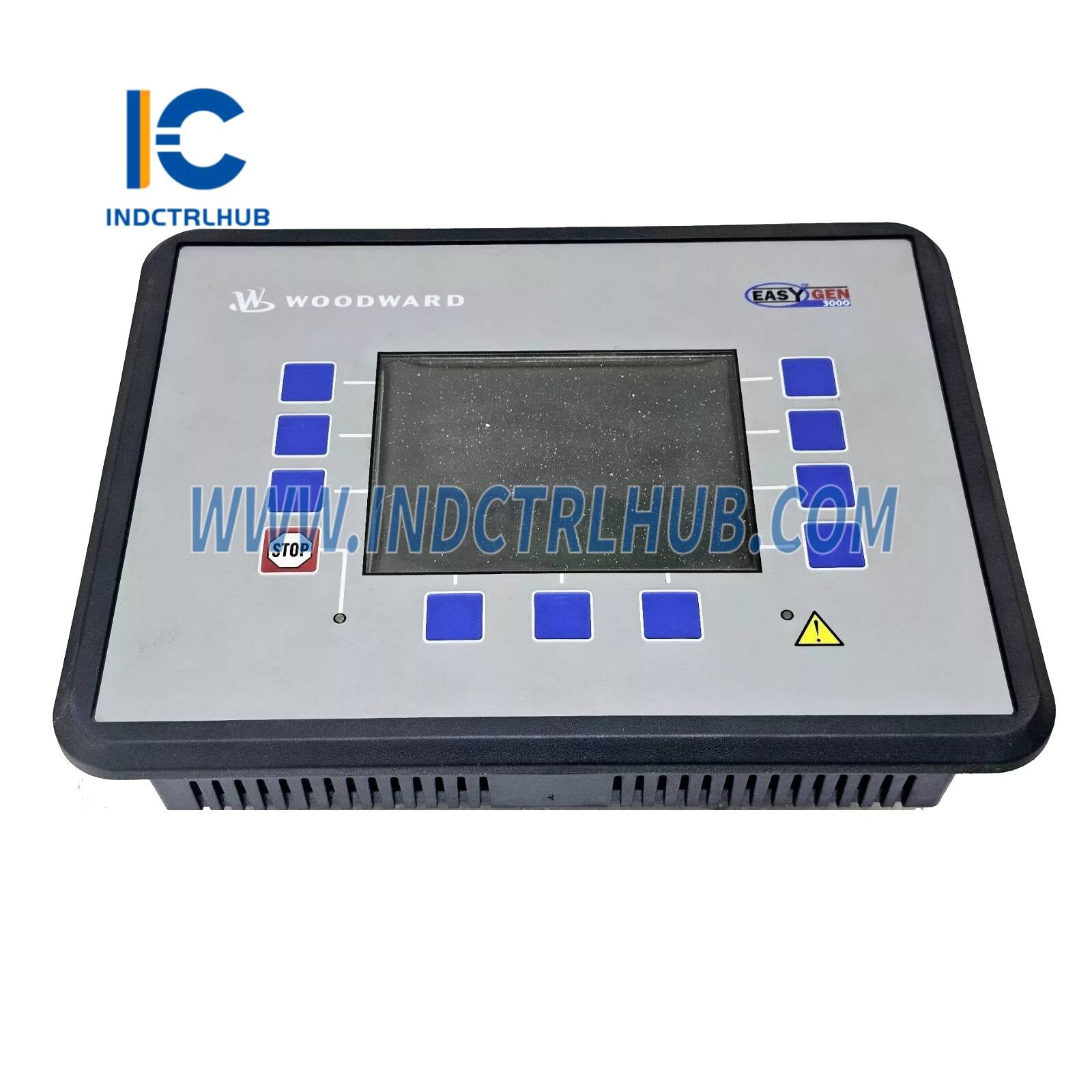

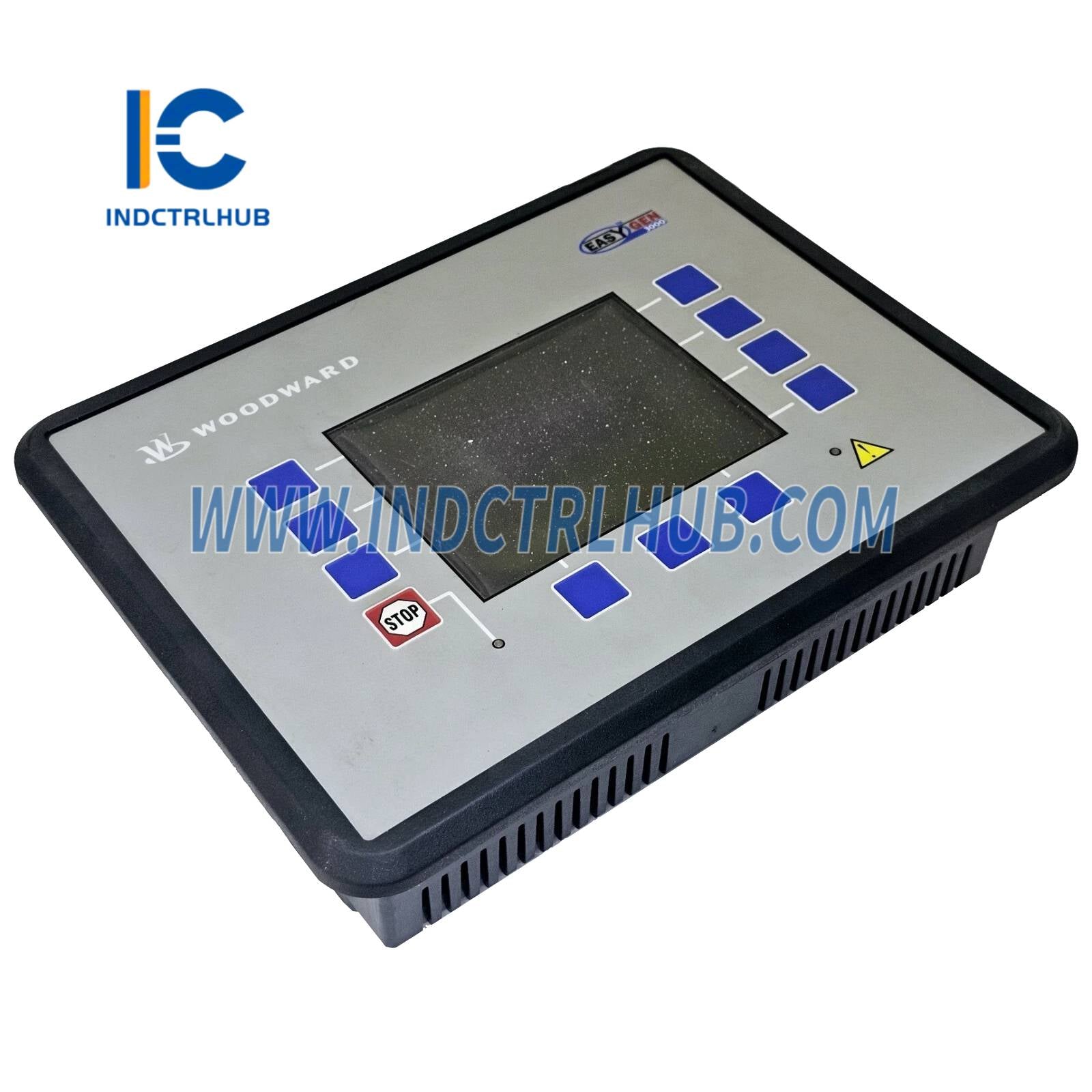

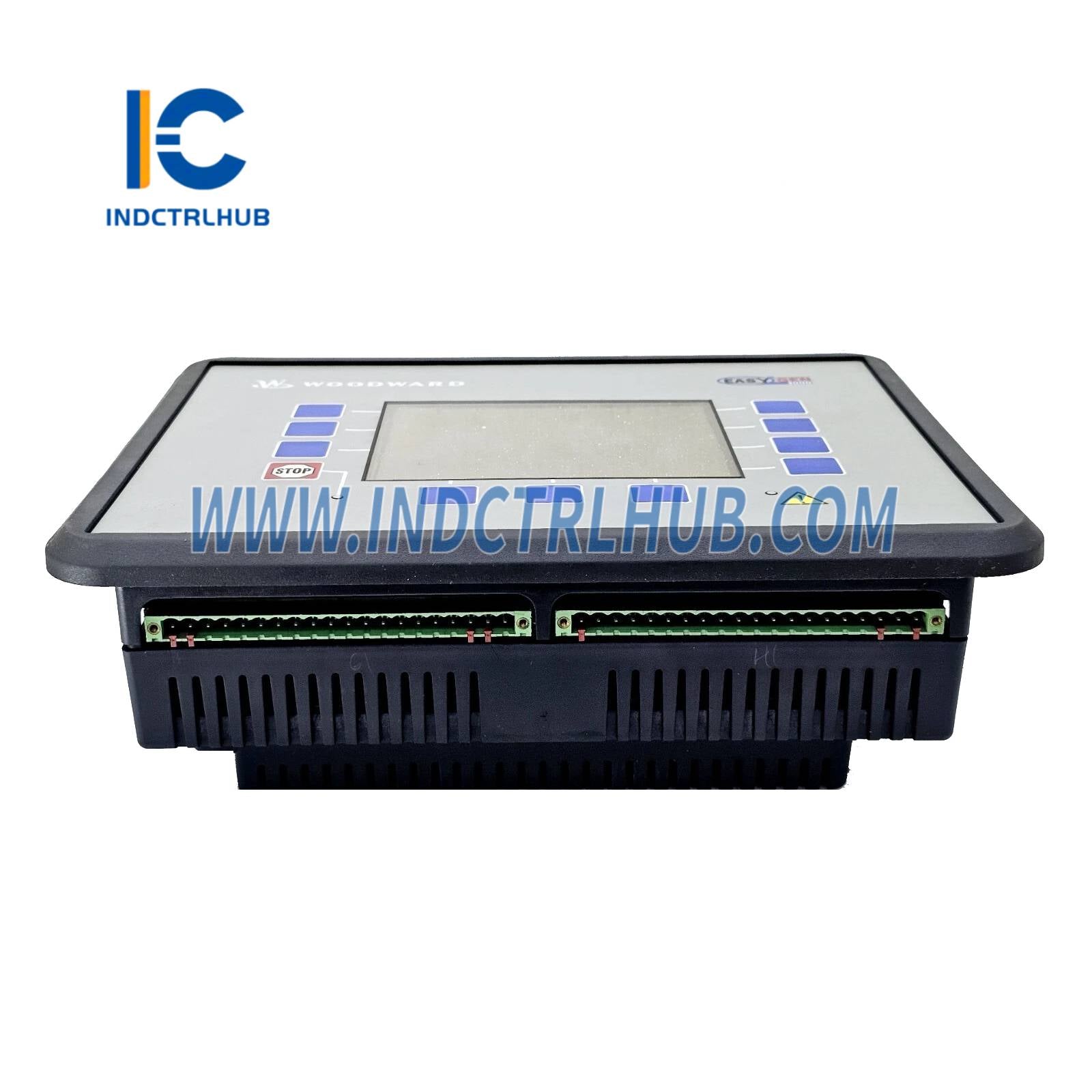

وودوارد 8440-1831 وحدة تحكم قاطع الدائرة LS-5
نظرة عامة على المنتج
- وودوارد 8440-1831 هو وحدة تحكم وحماية قاطع الدائرة LS-5 مصممة لإدارة وحماية قواطع الدائرة في أنظمة المولدات والمرافق، تُستخدم عادة في توليد الطاقة، البحرية، والتطبيقات الصناعية. كجزء من سلسلة LS-5 (مشاركة الحمل والمزامنة) من وودوارد، توفر هذه الوحدة المعتمدة على المعالج الدقيق المزامنة ومشاركة الحمل
المواصفات الفنية
- يحتوي 8440-1831 على المواصفات التالية بناءً على مصادر الصناعة ووثائق وودوارد:

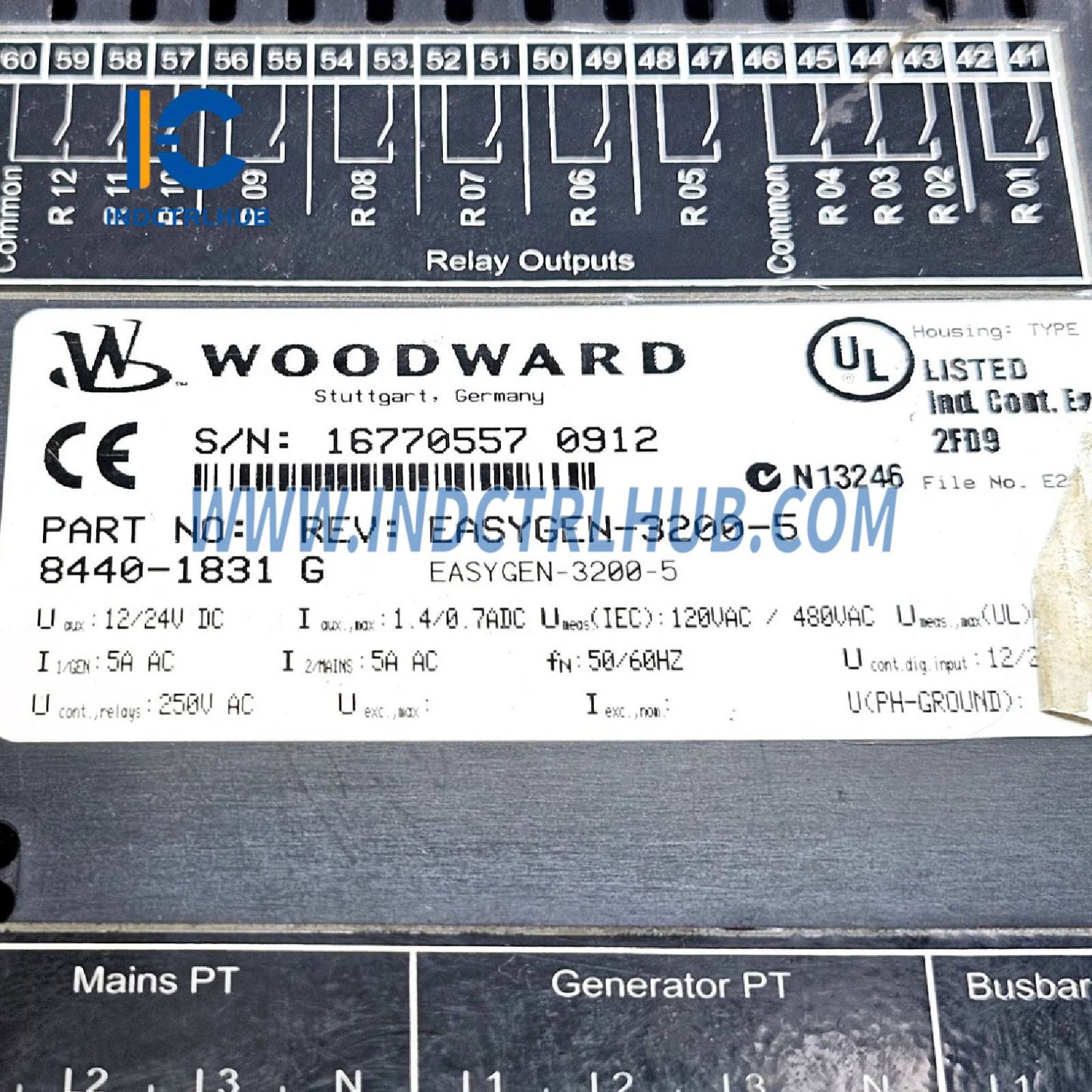

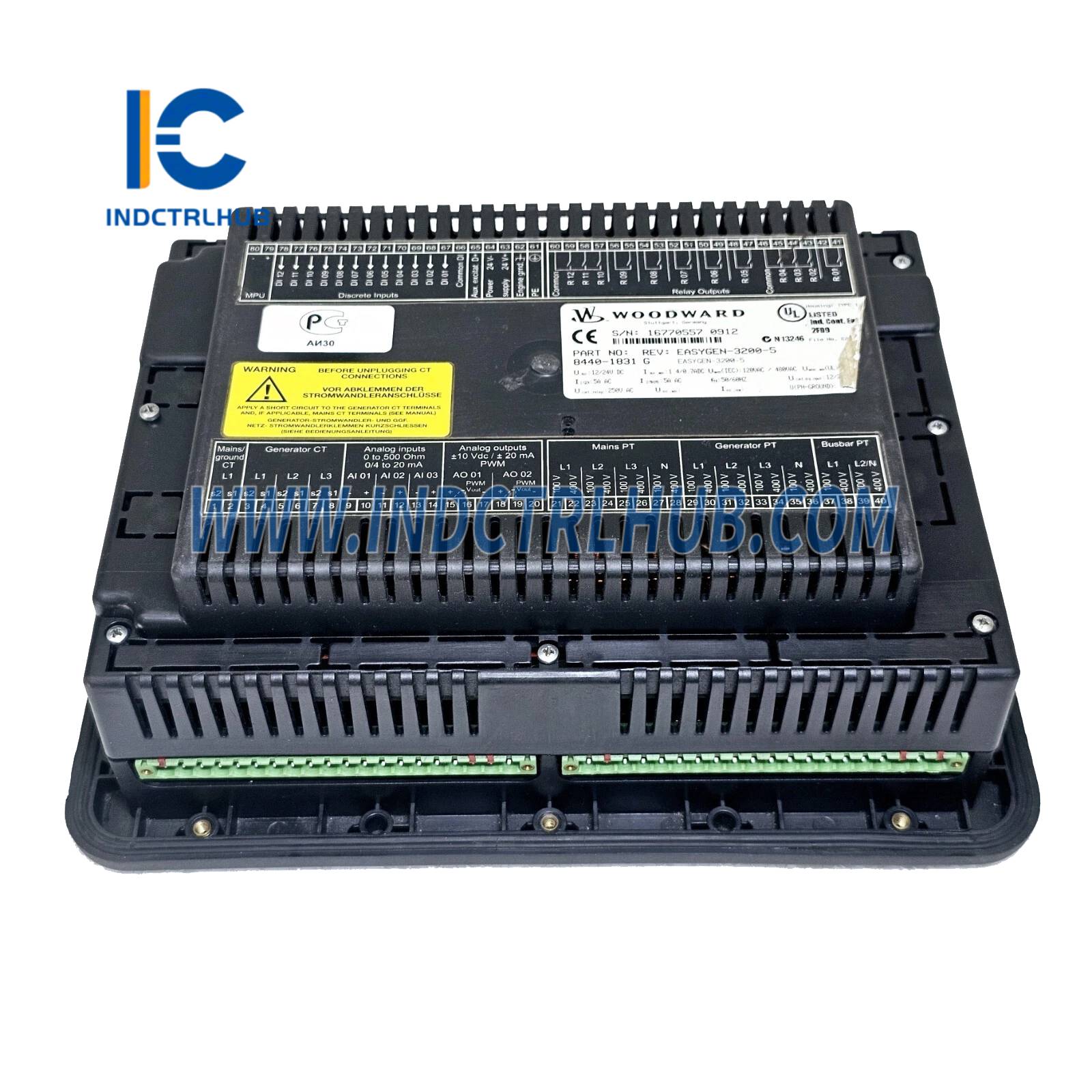

| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 8440-1831 |
| الشركة المصنعة | وودوارد |
| الوصف | وحدة تحكم وحماية قاطع الدائرة LS-5 |
| السلسلة | LS-5 |
| الوظيفة | تتحكم في قواطع الدائرة، تزامن المولدات، وتوفر وظائف الحماية |
| المعالج | معتمد على المعالج الدقيق (الهيكلية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 4–8 ميجابايت (للفيرموير والتكوين) رام: 2–4 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | مؤشرات LED للحالة، حالة القاطع، والأخطاء؛ لا توجد شاشة مدمجة |
| المدخلات | 3 مدخلات جهد (مولد، 100–480 فولت تيار متردد، 50/60 هرتز) 3 مدخلات جهد (حافلة/مرفق، 100–480 فولت تيار متردد، 50/60 هرتز) 3 مدخلات تيار (1 أمبير أو 5 أمبير، عبر محولات التيار، نطاق 0.05–10 أمبير) 4 مدخلات منفصلة (24 فولت تيار مستمر، لإرجاع القاطع أو إشارات التحكم) |
| المخرجات | 3 مخرجات مرحل (تلامس جاف، حتى 250 فولت تيار متردد/5 أمبير، لإغلاق/فتح القاطع، إنذار) 1 مخرج تماثلي (اختياري، 4–20 مللي أمبير، للمراقبة) |

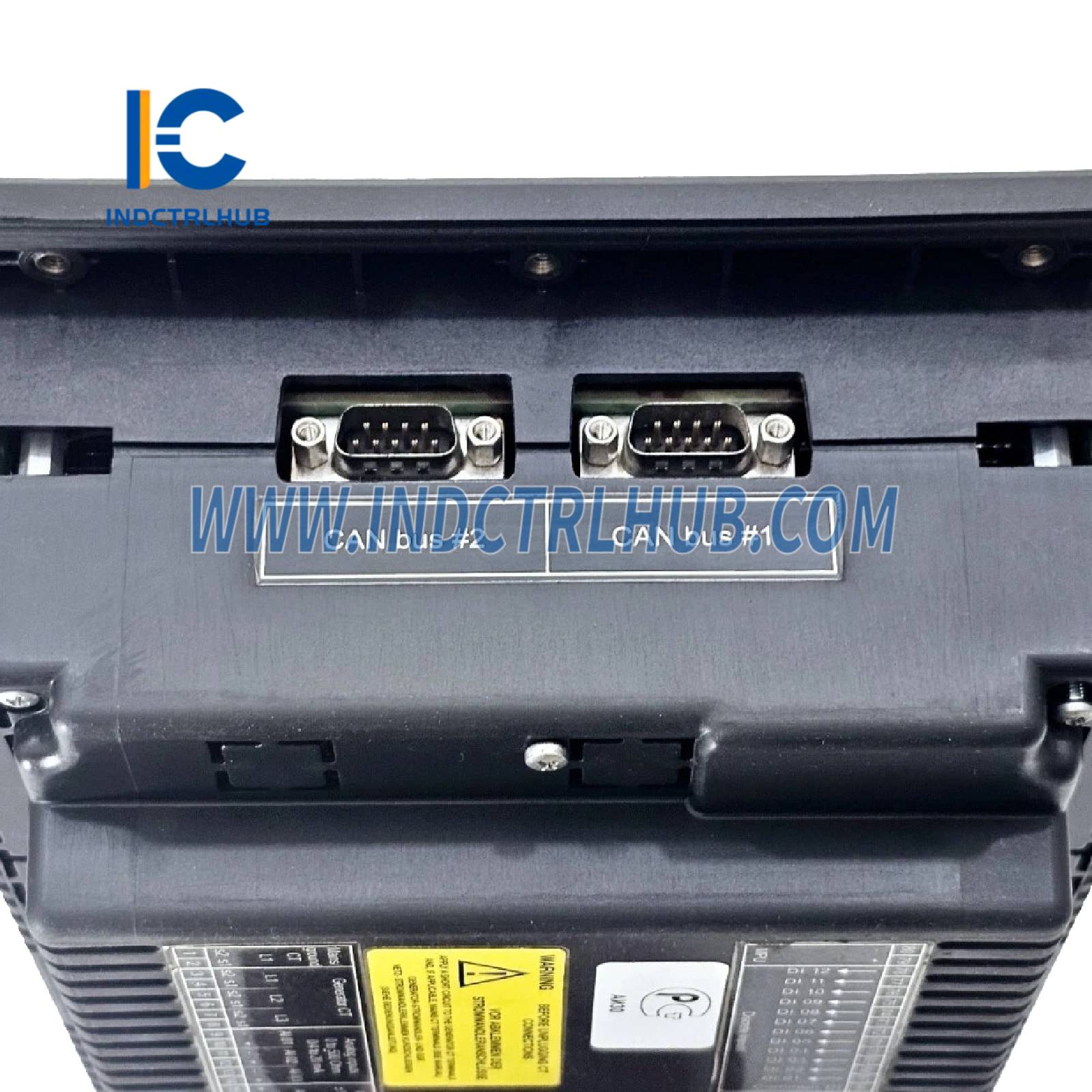

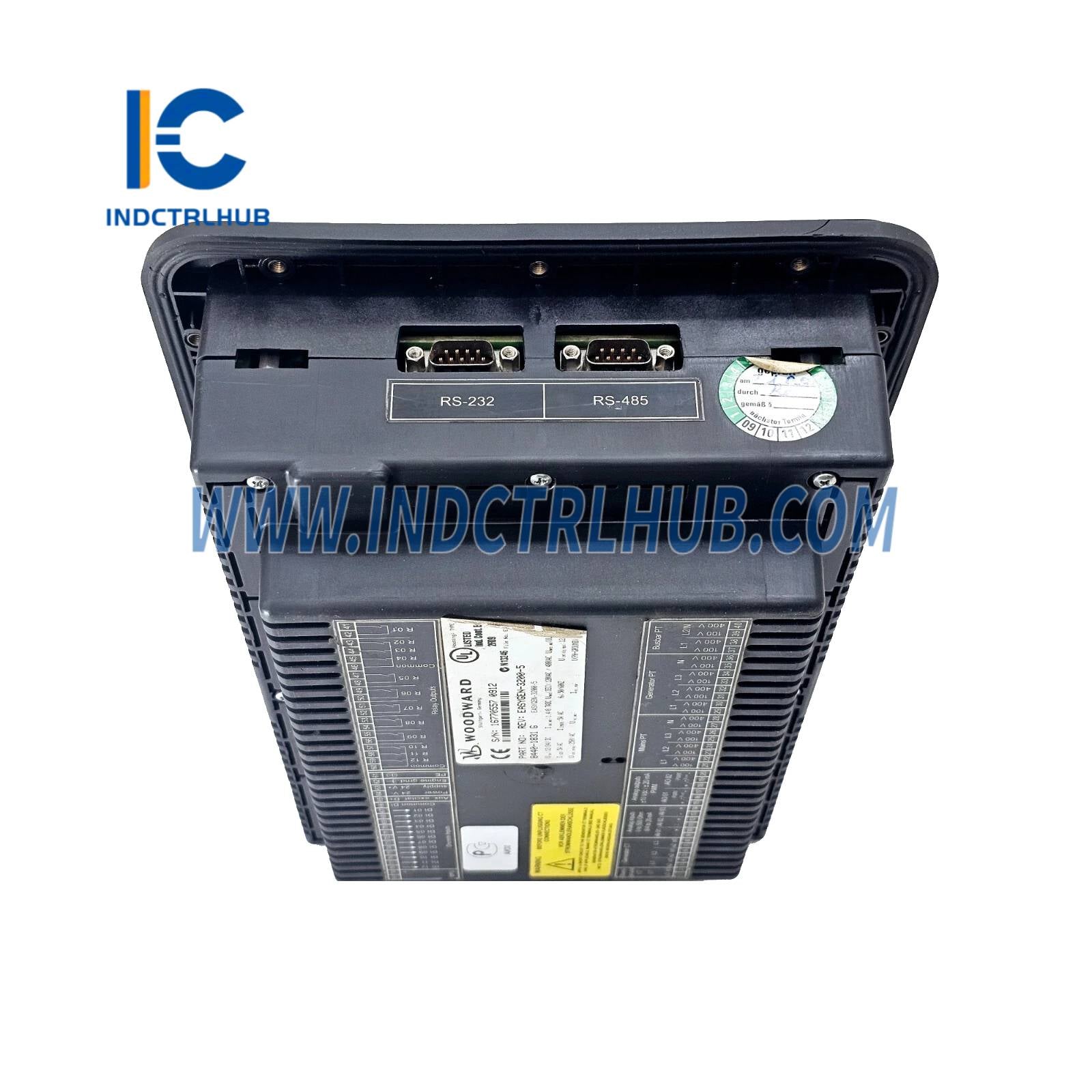

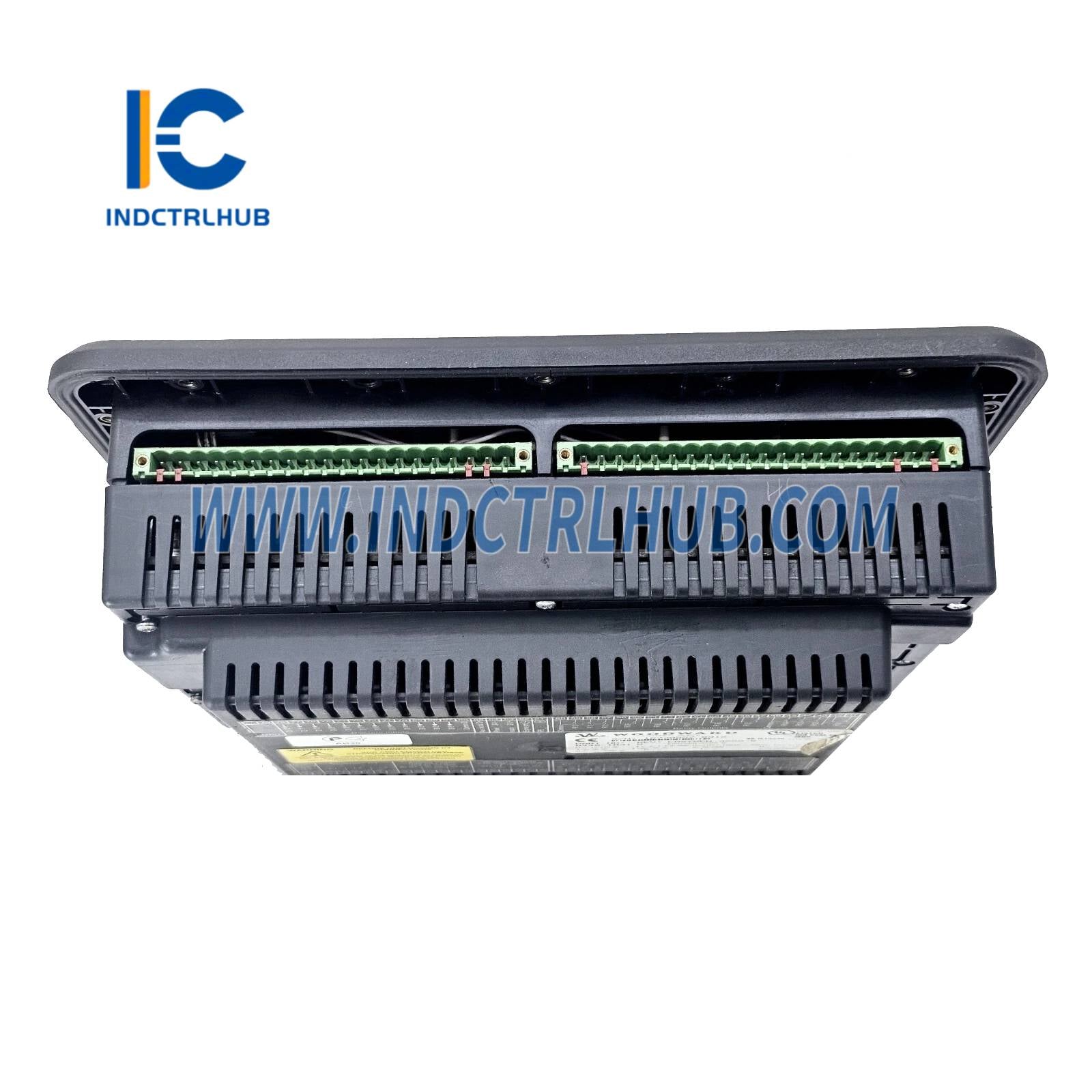

| واجهات الاتصال | 2 منفذ CANbus (للاتصال مع EasyGen أو وحدات LS-5 أخرى) 1 منفذ تسلسلي (RS-485، Modbus RTU، اختياري) |
| معايير المزامنة | زاوية الطور: دقة ±1° مطابقة الجهد: دقة ±1% مطابقة التردد: دقة ±0.1 هرتز |
| وظائف الحماية | زيادة التيار، عكس الطاقة، زيادة/نقص الجهد، زيادة/نقص التردد، عدم توازن الطور |
| دقة الفصل | ±5% للتيار، ±2% للجهد/التردد |
| زمن الاستجابة | <100 مللي ثانية (لعمليات المزامنة والحماية) |
| التكرار | غير مكرر (التكرار على مستوى النظام ممكن مع وحدات متعددة) |
| التشخيص | كشف الأعطال، تسجيل الأحداث (حتى 100 حدث)، مؤشرات LED للحالة، المراقبة عن بعد عبر CANbus/Modbus |
| التوافق | وحدات تحكم Woodward EasyGen (مثل EasyGen-3200-5، 8440-2050E)، وحدات LS-5 الأخرى، قواطع الدائرة، وأجهزة الطرف الثالث عبر Modbus؛ يتكامل مع أنظمة SCADA/DCS |
| مزود الطاقة | 12–36 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| استهلاك الطاقة | تقريبًا 5–10 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -20°C إلى +70°C (-4°F إلى +158°F) درجة حرارة التخزين: -30°C إلى +80°C (-22°F إلى +176°F) الرطوبة النسبية: 5% إلى 95% غير مكثفة الاهتزاز: متوافق مع IEC 60068-2-6 الصدمات: متوافق مع IEC 60068-2-27 |
| الغلاف | IP54 (لوحة أمامية، عند التركيب الصحيح)؛ IP20 (الخلفية) |
| الأبعاد | تقريبًا 144 مم (ارتفاع) × 144 مم (عرض) × 75 مم (عمق) |
| الوزن | تقريبًا 0.8–1.2 كجم |
| التركيب | تركيب على اللوحة (أبعاد الفتحة حسب الدليل) |
| الشهادات | CE، UL، CSA، شهادات بحرية (مثل DNV، ABS، Lloyd’s Register)؛ ATEX/IECEx المنطقة 2 (حسب التكوين) |
