| المواصفة |
التفاصيل |
| الطراز |
8406-114 |
| السلسلة |
حزمة تحكم مولد المحرك (EGCP-3)، التحكم الرئيسي (MC) |
| النوع |
وحدة تحكم قائمة على المعالج الدقيق |
| جهد الإدخال |
18–32 فولت تيار مستمر |
| إدخال PT |
150–300 فولت تيار متردد |
| درجة حرارة التشغيل |
-20°C إلى +70°C (-4°F إلى +158°F) |
| درجة حرارة التخزين |
-40°C إلى +85°C (-40°F إلى +185°F) |
| الرطوبة النسبية |
5% إلى 95%، غير مكثفة |
| تصنيف الحماية |
IP20 |
| الأبعاد |
282 مم × 358 مم × 69 مم (11.1 إنش × 14.1 إنش × 2.7 إنش) |
| الوزن |
حوالي 2.5 كجم (5.5 رطل) |
| التركيب |
تركيب على اللوحة |

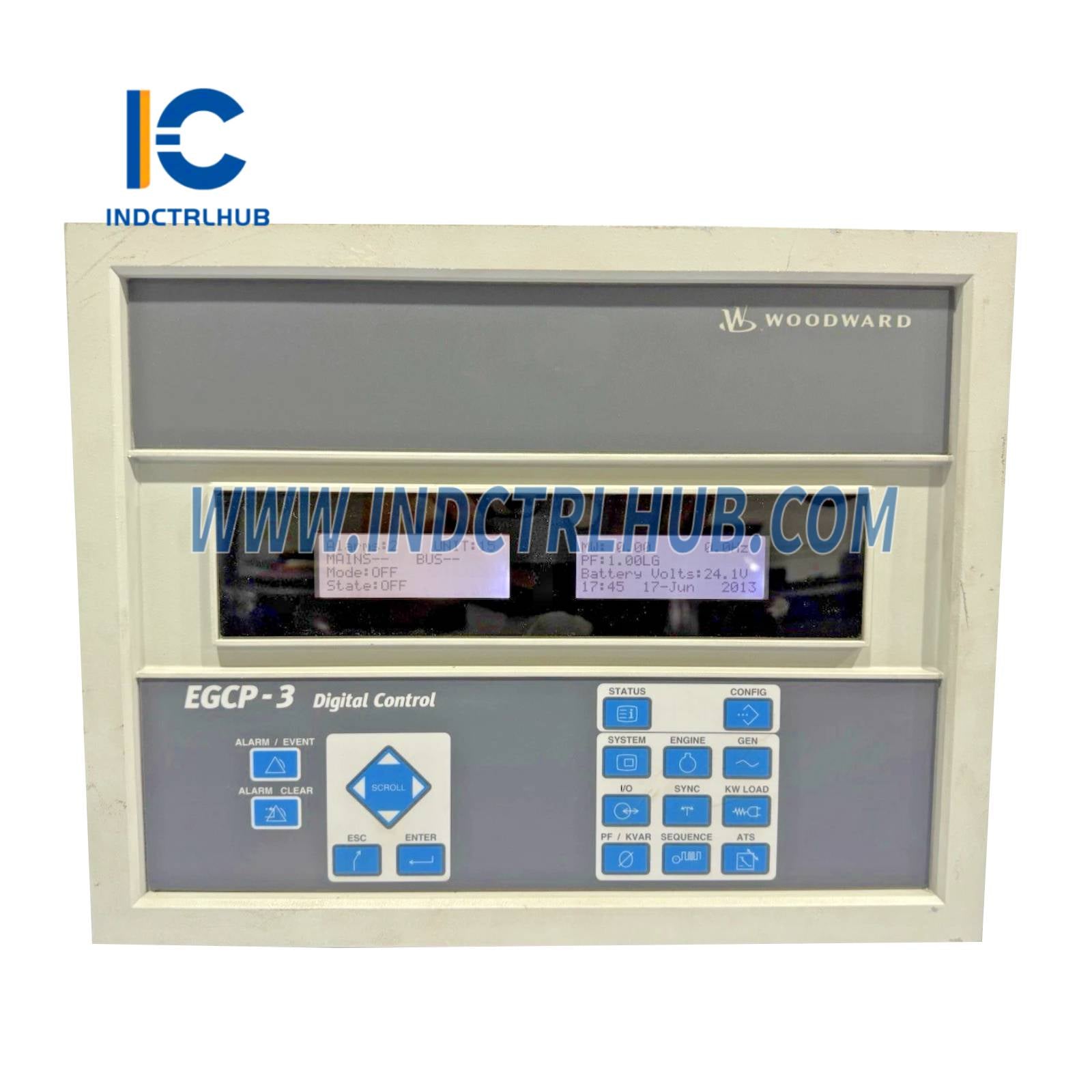

| الشاشة |
لوحتان LCD بأربعة أسطر، مضيئة خلفياً، للتهيئة والمراقبة |
| لوحة المفاتيح |
لوحة مفاتيح أمامية للإعداد والتشغيل المحلي |
| منافذ الاتصال |
RS-232، RS-485 (متوافق مع Modbus)، ServLink (خاص بوودوارد) |
| المدخلات |
عدة مدخلات تناظرية ومنفصلة لمعلمات المحرك والمولد |
| المخرجات |
عدة مخرجات مرحلية وتناظرية للتحكم والإنذارات |
| الشهادات |
CE، UL، CSA |
| توافق النظام |
مجموعات مولدات بمحركات الغاز/الديزل، Woodward ServLink، Modbus HMI/PLC |
