Product Description

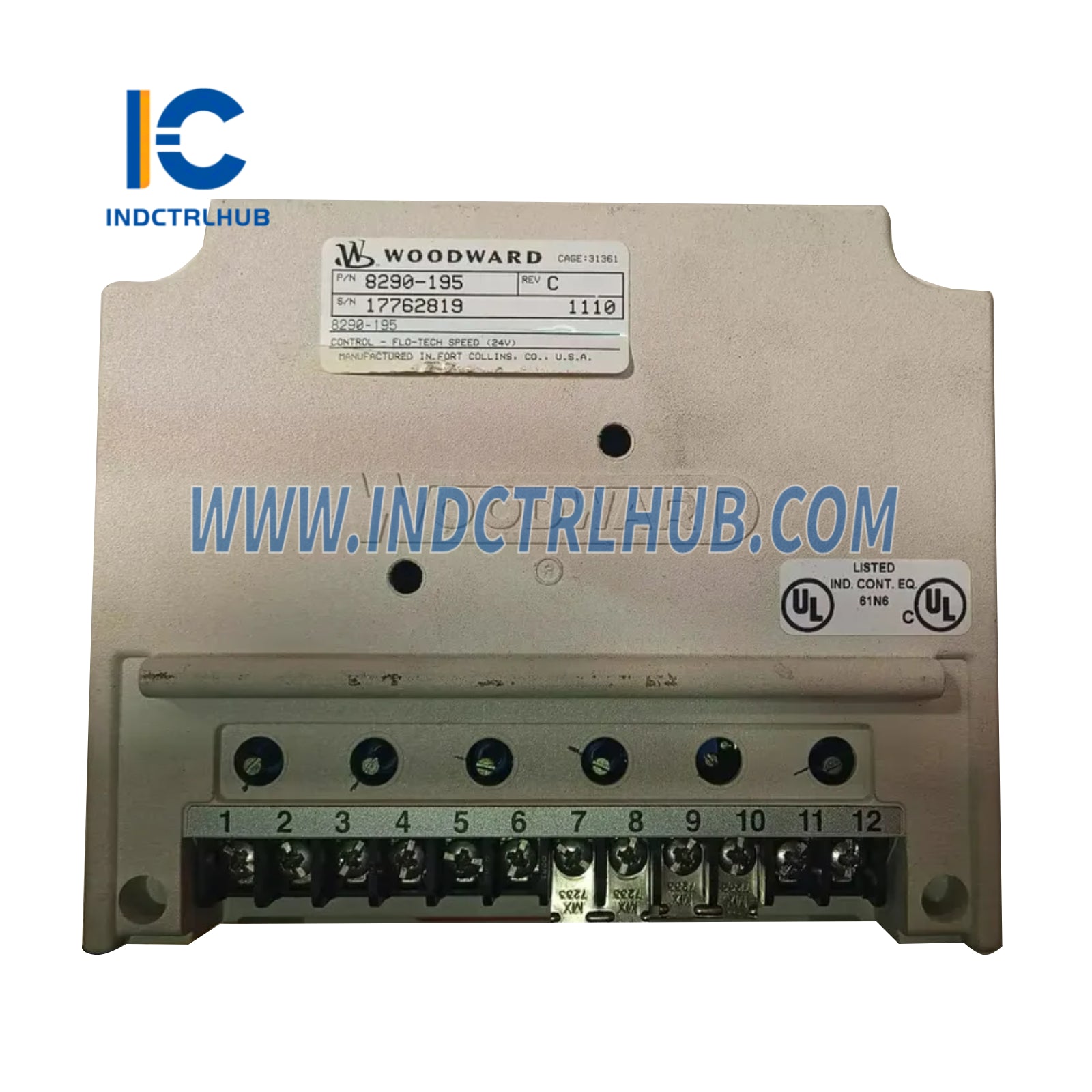

نظام التحكم في السرعة Woodward 8290-195 EPG
نظرة عامة على المنتج
- نظام Woodward 8290-195 هو نظام تحكم في السرعة بحاكم كهربائي (EPG)، مصمم لتنظيم السرعة بدقة لمحركات الديزل أو الغاز في التطبيقات الصناعية مثل توليد الطاقة، الدفع البحري، والعمليات الصناعية. وحدة التحكم القائمة على المعالج الدقيق هذه هي جزء من سلسلة EPG من Woodward، التي تدمج وحدة التحكم في السرعة مع مشغل لضمان إدارة موثوقة وفعالة لسرعة المحرك. تم تحسين 8290-195 للاستخدام مع مشغلات EPG من Woodward، موفراً تحكمًا متزامنًا في السرعة لتطبيقات المحرك الواحد. وهو مناسب لكل من التركيبات الجديدة والتحديثات، ويقدم تصميمًا مدمجًا، أداءً قويًا، وتشخيصات أساسية لتشغيل موثوق في البيئات الصعبة. يختلف 8290-195 عن سلسلة 2301D/E من Woodward (مثل 8273-1011)، وسلسلة 505D (مثل 8200-1300)، وسلسلة Peak150 (مثل 8200-176)، وسلسلة ProAct (مثل 8237-2595)، وسلسلة 723PLUS (مثل 8270-1013)، وأنظمة MicroNet (مثل 5541-693)، حيث يركز على التحكم في السرعة بتكلفة فعالة دون قدرات مشاركة الحمل.
المواصفات الفنية
- يحتوي 8290-195 على المواصفات التالية بناءً على مصادر الصناعة ووثائق Woodward:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 8290-195 |
| الشركة المصنعة | Woodward |
| الوصف | نظام تحكم في سرعة EPG لمحركات الديزل أو الغاز |
| السلسلة | EPG (حاكم كهربائي) |
| الوظيفة | التحكم في سرعة محركات الديزل أو الغاز (وضع متزامن) |
| المعالج | قائم على معالج دقيق (الهيكلية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 2–4 ميجابايت (للفيرموير والتكوين) رام: 1–2 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | لا يوجد (التكوين عبر واجهة خارجية أو تعديلات مقاوم متغير) |
| المدخلات | 1–2 مدخل سرعة (التقاط مغناطيسي أو مجسات قرب) 2 مدخلات تناظرية (4–20 مللي أمبير أو 0–5 فولت، اختياري) 4 مدخلات منفصلة (24 فولت تيار مستمر) |
| المخرجات | مخرج مشغل واحد (متوافق مع مشغلات EPG، عادة 0–200 مللي أمبير) مخرجان مرحليان (تلامس جاف، للإنذارات) |
| واجهات الاتصال | واجهة تسلسلية أساسية (RS-232، اختياري للتكوين) لا دعم قياسي لـ Modbus أو CANopen |
| أنماط التحكم | تحكم في السرعة متزامن (بدون انخفاض أو مشاركة حمل) |
| التكرار | غير مكرر |
| التشخيصات | كشف أخطاء أساسي، مصابيح حالة LED |
| التوافق | مشغلات Woodward EPG (مثل 512/524، 1712/1724)، حساسات السرعة؛ تكامل محدود مع أجهزة الطرف الثالث |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| استهلاك الطاقة | حوالي 5–10 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -40°م إلى +70°م (-40°ف إلى +158°ف) درجة حرارة التخزين: -40°م إلى +85°م (-40°ف إلى +185°ف) الرطوبة النسبية: 5% إلى 95% غير مكثفة الاهتزاز: متوافق مع MIL-STD-810 الصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (تركيب على اللوحة، تصنيفات IP أعلى مع الأغلفة) |
| الأبعاد | حوالي 150 مم (ارتفاع) × 100 مم (عرض) × 75 مم (عمق) |
| الوزن | حوالي 0.5–1 كجم |
| التركيب | لوحة أو سكة DIN |
| الشهادات | CE، UL، CSA، شهادات بحرية (مثل DNV، ABS، تعتمد على التكوين)؛ ATEX المنطقة 2 (اختياري) |
