وودوارد 8273-501 2301D التحكم الرقمي في تقاسم الحمل والسرعة
وودوارد 8273-501 2301D التحكم الرقمي في تقاسم الحمل والسرعة
Manufacturer: Woodward
Product No.: 8273-501 2301D
Condition:1000 في المخزون
Product Type: التحكم في توزيع الحمل الرقمي وسرعة التحكم
Product Origin: USA
Payment: T/T, Western Union
Weight: 1720g
Shipping port: Xiamen
Warranty: 12 months
- دعم على مدار الساعة طوال أيام الأسبوع
- إرجاع خلال 30 يومًا
- الشحن السريع

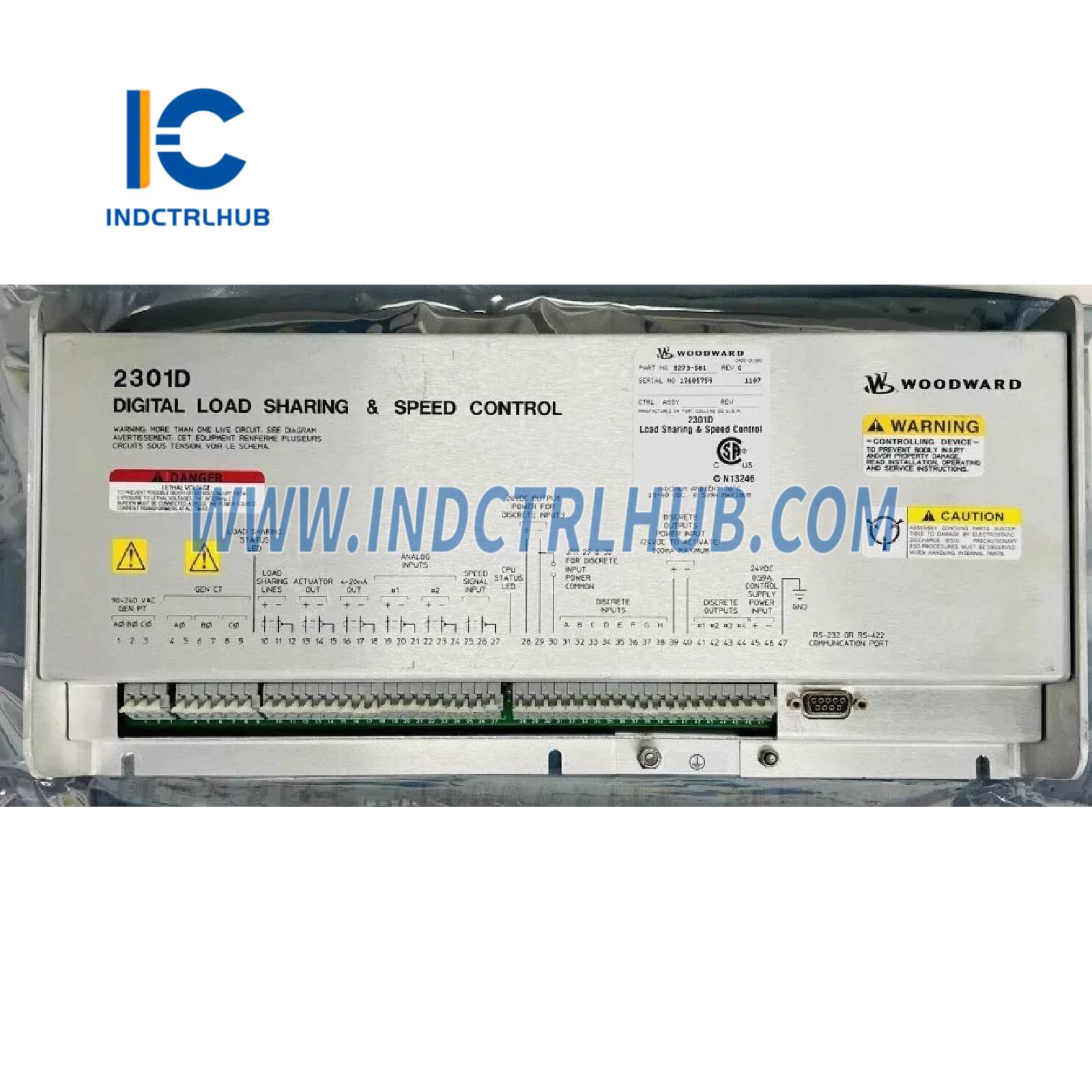

وودوارد 8273-501 2301D التحكم الرقمي في تقاسم الحمل والسرعة
- الشركة المصنعة: وودوارد
- رقم الطراز/القطعة: 8273-501 (2301D)
- الوصف: 2301D التحكم الرقمي في تقاسم الحمل والسرعة، مدخل 24 فولت تيار مستمر، مواقع عادية
نظرة عامة
- وودوارد 8273-501 هو وحدة تحكم رقمية 2301D لتقاسم الحمل والسرعة مصممة لتنظيم سرعة وحمل المولدات التي تعمل بمحركات ديزل أو غازية (المحركات الرئيسية). يُستخدم في التطبيقات الصناعية مثل توليد الطاقة، النفط والغاز، والأنظمة البحرية، ويوفر تحكمًا دقيقًا وتقاسمًا نسبيًا للحمل في إعدادات المولدات المتوازية. تصميمه القائم على المعالج الدقيق يعزز المرونة والتوافق مع أنظمة 2301A الحالية.
المواصفات الفنية
| المواصفة | التفاصيل |
|---|---|
| الطراز | 8273-501 (2301D) |
| السلسلة | 2301D التحكم الرقمي في تقاسم الحمل والسرعة |
| النوع | تحكم رقمي قائم على المعالج الدقيق |
| جهد الإدخال | 18_40 فولت تيار مستمر، 0.589 أمبير كحد أقصى |
| قوة الإخراج للمدخلات المنفصلة | 24 فولت تيار مستمر، 800 مللي أمبير كحد أقصى |
| أنماط التشغيل | متزامن، انخفاض، الحمل الأساسي |
| مستشعر السرعة | 1 وحدة التقاط مغناطيسية (MPU)، 100_20,000 هرتز عند السرعة المقدرة |
| نطاق السرعة | 90_3600 دورة في الدقيقة (سرعة المولد المتزامن) |
| المدخلات التناظرية | 2 مدخلات تناظرية قابلة للتهيئة (4_20 مللي أمبير أو 0_5 فولت) |
| المخرجات التناظرية | 1 مخرج تناظري قابل للتهيئة (4_20 مللي أمبير أو 0_5 فولت) |
| المدخلات المنفصلة | 8 مدخلات مفتاح (3 قابلة للتهيئة) |
| المخرجات المنفصلة | 4 مخرجات قيادة مرحل قابلة للتهيئة |
| منافذ الاتصال | RS-232 (موصل 9 دبابيس)، RS-422، 1200_38,400 بود، كامل الازدواج |
| توافق المحرك | تأثير أمامي (زيادة التيار لزيادة الوقود)؛ تأثير عكسي مع دعم ميكانيكي |
| مستشعر الحمل | مستشعر حمل مدمج لتقاسم الحمل |

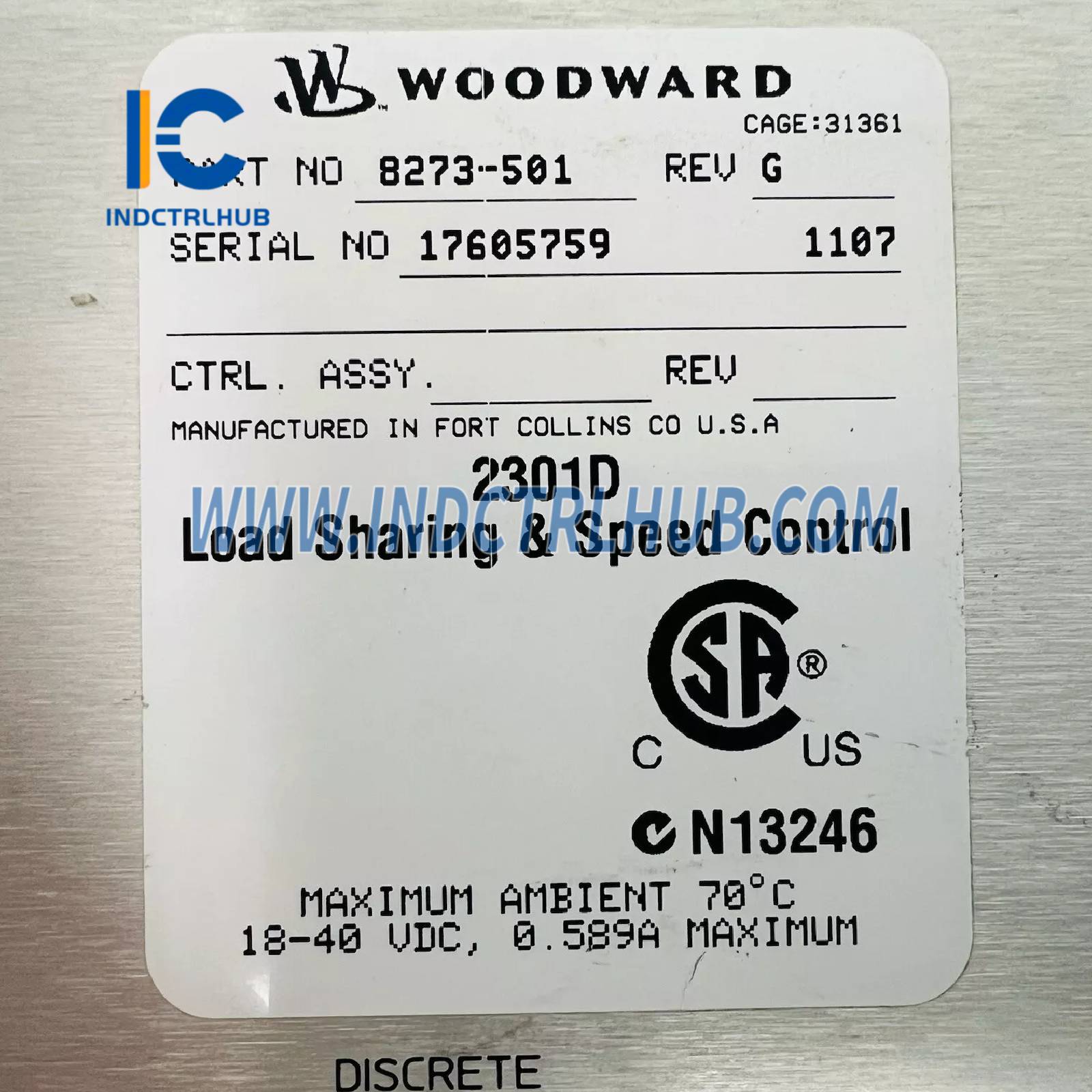

| أقصى درجة حرارة محيطة | 70 درجة مئوية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95%، غير مكثفة |
| تصنيف الحماية | IP20 |
| الأبعاد | حوالي 27.5 سم × 17.5 سم × 5 سم |
| الوزن | حوالي 1.72 كجم |

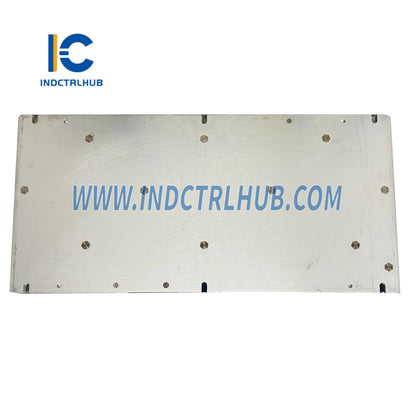

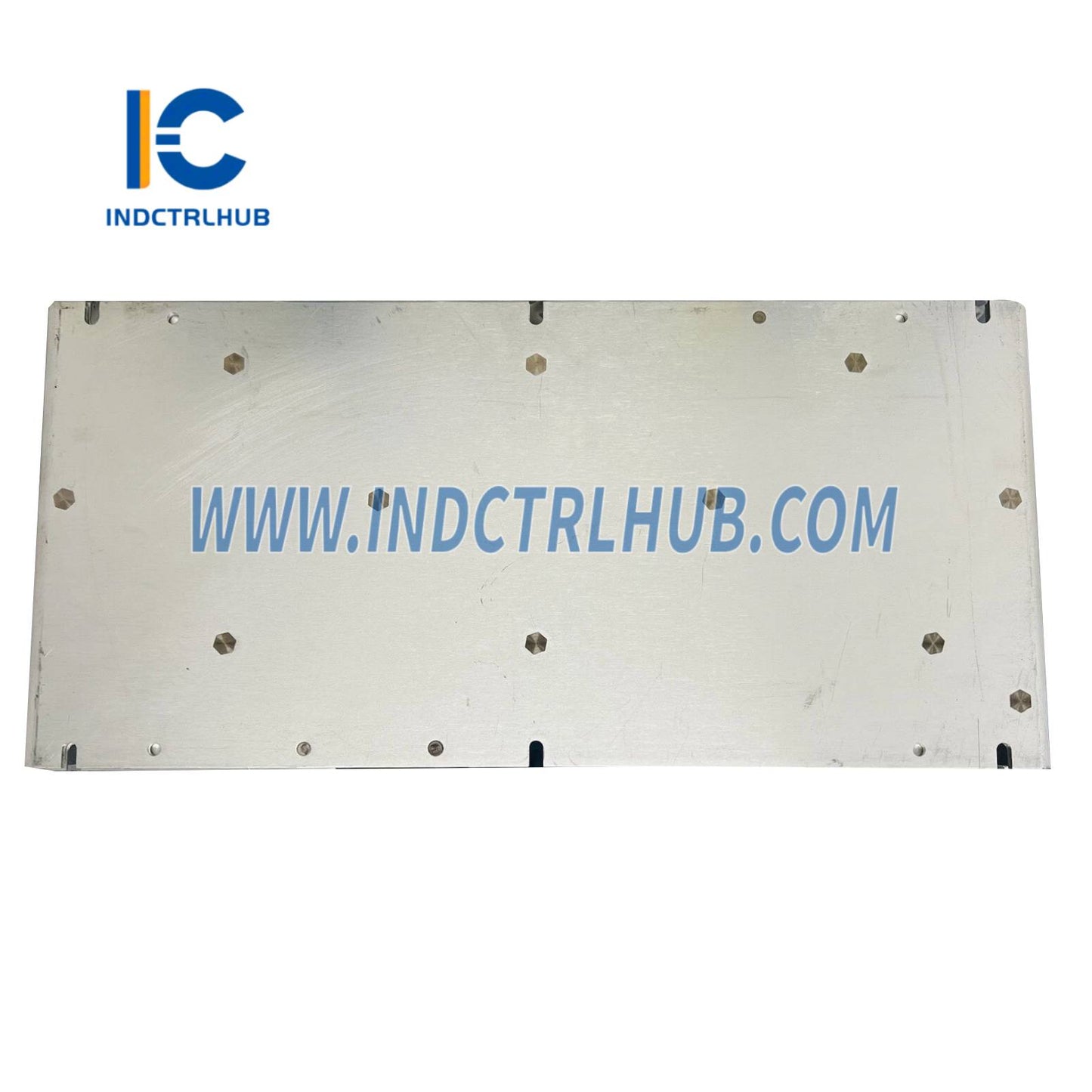

| التركيب | تركيب على اللوحة، هيكل من صفائح المعدن |
| الشهادات | CE (توجيه EMC 89/336/EEC)، UL، CSA |
| توافق النظام | متوافق مع 2301A، قابل للترقية إلى 2301E |
_
