Product Description
وودوارد 8273-1011 2301D التحكم الرقمي في تقاسم الحمل والسرعة
نظرة عامة على المنتج

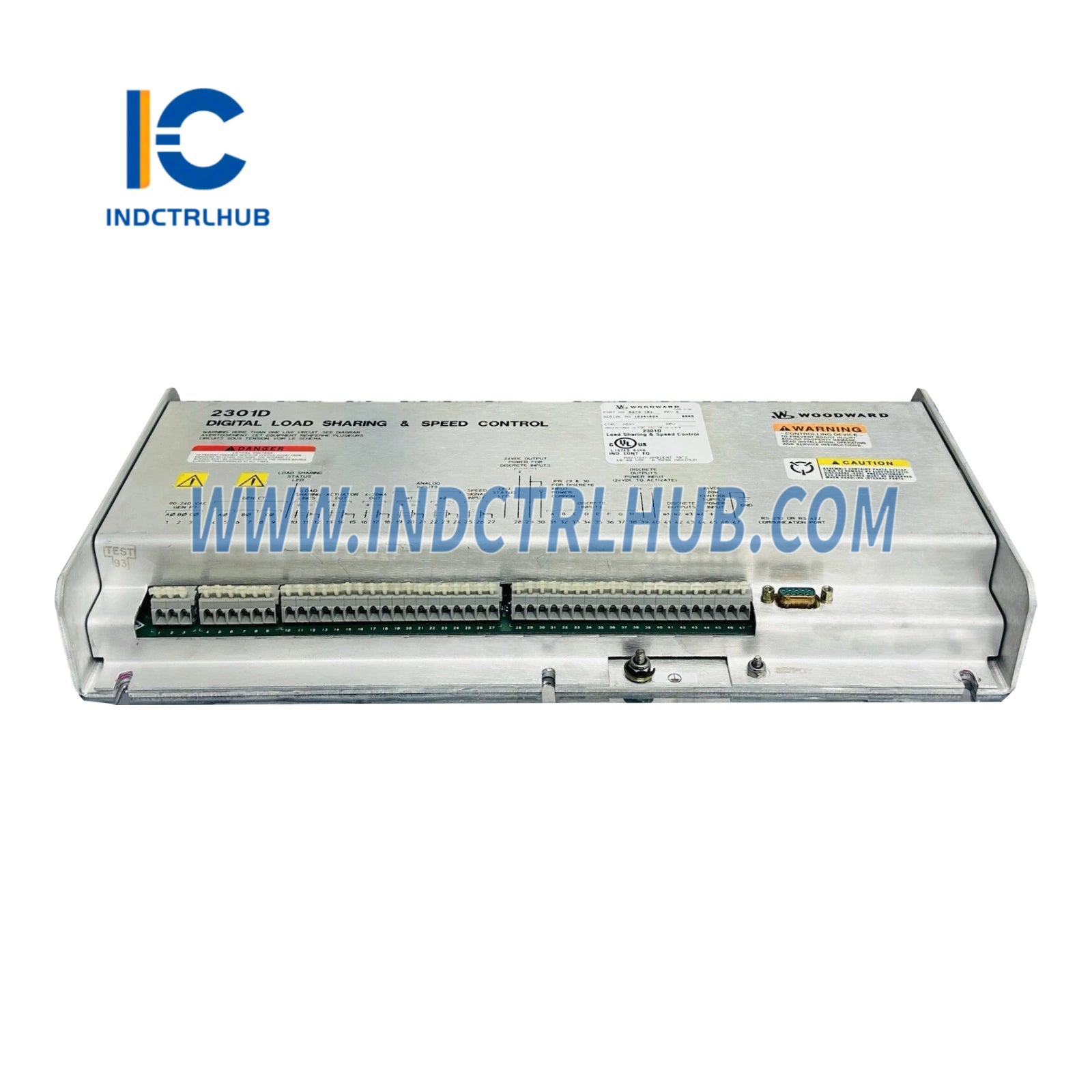

- وودوارد 8273-1011 هو وحدة تحكم رقمية في تقاسم الحمل والسرعة من طراز 2301D، مصممة لتنظيم السرعة بدقة وتقاسم الحمل لمحركات في التطبيقات الصناعية مثل توليد الطاقة، الدفع البحري، والعمليات الصناعية. تعتمد وحدة التحكم هذه على المعالج الدقيق وهي جزء من سلسلة 2301D من وودوارد، وتوفر تحكمًا موثوقًا لمحركات الديزل أو الغاز أو المحركات ذات الوقود المزدوج في التشغيل الفردي أو المتوازي. توفر 8273-1011 تحكمًا متكاملاً في السرعة، وتقاسم الحمل، والحماية، مع واجهة مستخدم سهلة لتكوين ومراقبة النظام. وهي مناسبة لكل من التركيبات الجديدة والتحديثات، وتتميز بخيارات اتصال قوية وتصميم مدمج لضمان التشغيل الموثوق في البيئات الصعبة. تختلف 8273-1011 عن سلسلة 505D من وودوارد (مثل 8200-1300)، وسلسلة Peak150 (مثل 8200-176)، وسلسلة ProAct (مثل 8237-2595)، وسلسلة 723PLUS (مثل 8270-1013)، وأنظمة MicroNet (مثل 5541-693)، حيث تركز على التحكم الاقتصادي في المحركات مع قدرات تقاسم الحمل.
المواصفات الفنية
- تتمتع 8273-1011 بالمواصفات التالية
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 8273-1011 |
| الشركة المصنعة | وودوارد |
| الوصف | 2301D التحكم الرقمي في تقاسم الحمل والسرعة للمحركات |
| السلسلة | 2301D |
| الوظيفة | التحكم في السرعة وتقاسم الحمل لمحركات الديزل أو الغاز أو الوقود المزدوج |
| المعالج | معتمد على المعالج الدقيق (البنية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 4–8 ميجابايت (للفيرموير والتكوين) رام: 2–4 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | لا يوجد (التكوين عبر واجهة الحاسوب أو HMI خارجي) |
| المدخلات | 2 مدخل سرعة (التقاط مغناطيسي أو مجسات قرب) 4 مدخلات تناظرية (4–20 مللي أمبير أو 0–5 فولت) 8 مدخلات منفصلة (24 فولت تيار مستمر) |
| المخرجات | 2 مخرجات تناظرية (4–20 مللي أمبير) 4 مخرجات مرحل (تلامس جاف) 1 مخرج مشغل (4–20 مللي أمبير أو 0–200 مللي أمبير، قابل للتكوين) |
| واجهات الاتصال | 1 منفذ تسلسلي (RS-232 أو RS-485، Modbus RTU) CANopen (اختياري) تقاسم الحمل عبر إشارات تناظرية أو رقمية |
| أنماط التحكم | التحكم في السرعة، التشغيل المتزامن أو الانخفاض، تقاسم الحمل |
| التكرار | غير متكرر |
| التشخيص | كشف الأعطال، تسجيل الأحداث (حتى 200 حدث)، مصابيح الحالة LED |
| التوافق | مشغلات وودوارد (مثل EGB، UG-8، ProAct)، حساسات السرعة، وأجهزة الطرف الثالث عبر البروتوكولات القياسية؛ يتكامل مع أنظمة SCADA |
| مزود الطاقة | 18–40 فولت تيار مستمر (24 فولت تيار مستمر اسمي) أو 90–264 فولت تيار متردد (50/60 هرتز) |
| استهلاك الطاقة | حوالي 10–20 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -40°م إلى +70°م (-40°ف إلى +158°ف) درجة حرارة التخزين: -40°م إلى +85°م (-40°ف إلى +185°ف) الرطوبة النسبية: 5% إلى 95% بدون تكاثف الاهتزاز: متوافق مع MIL-STD-810 الصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (تركيب على اللوحة، تصنيفات IP أعلى مع الأغلفة) |
| الأبعاد | حوالي 250 مم (ارتفاع) × 190 مم (عرض) × 100 مم (عمق) |
| الوزن | حوالي 1.5–2.5 كجم |
| التركيب | لوحة أو سكة DIN |
| الشهادات | CE، UL، CSA، شهادات بحرية (مثل DNV، ABS)؛ ATEX المنطقة 2 (حسب التكوين) |
