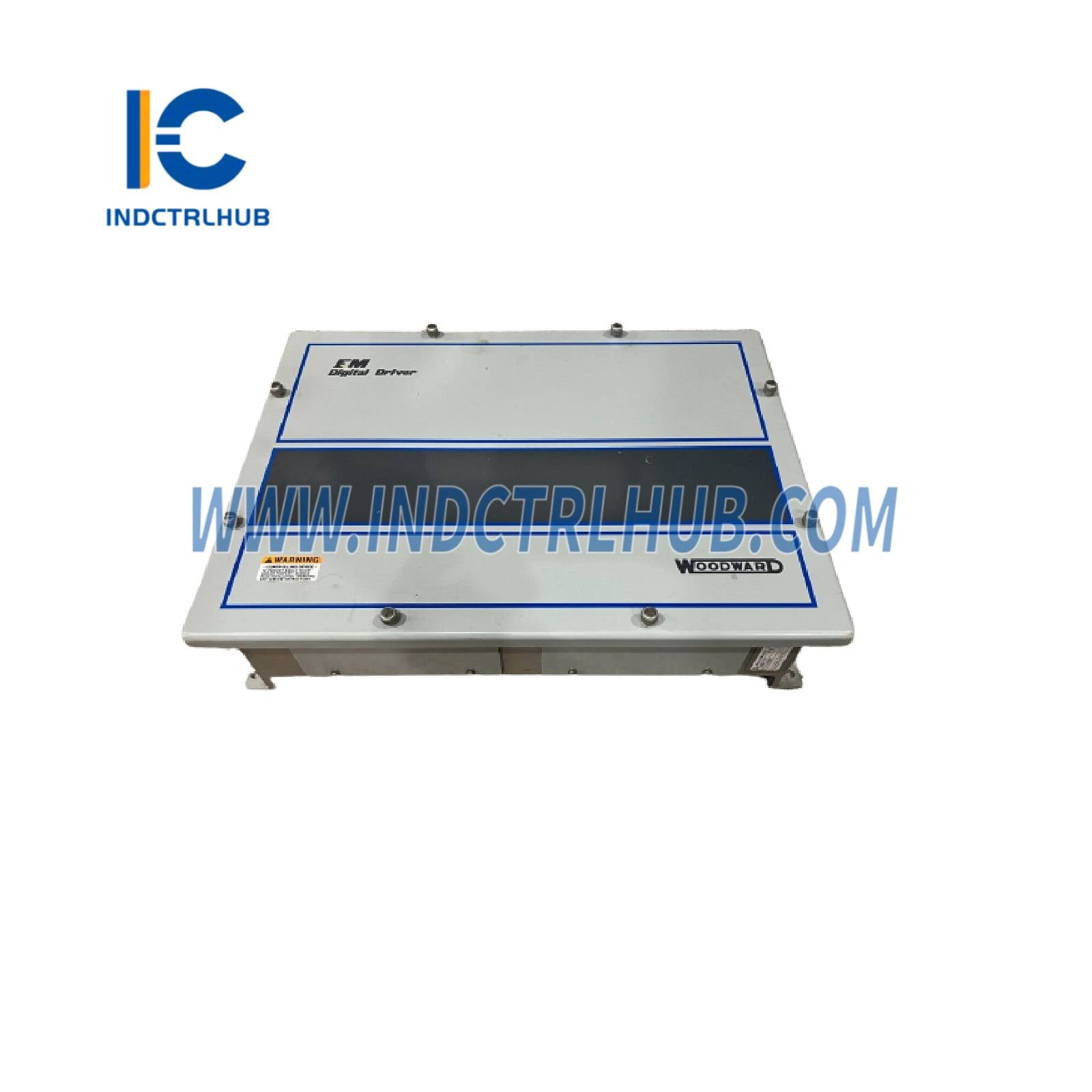

وودوارد 8200-314 وحدة تشغيل رقمية
نظرة عامة على المنتج
- وودوارد 8200-314 هي وحدة تشغيل رقمية مصممة للتحكم الدقيق في المشغلات التناسبية أو التكاملية وصمامات السيرفو في التطبيقات الصناعية، مثل توربينات الغاز وتوربينات البخار
المواصفات الفنية
- تحتوي 8200-314 على المواصفات التالية بناءً على مصادر الصناعة ووثائق وودوارد:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 8200-314 |
| الشركة المصنعة | وودوارد |
| الوصف | وحدة تشغيل رقمية للمشغلات وصمامات السيرفو |
| السلسلة | وحدة تشغيل رقمية |
| الوظيفة | تشغيل المشغلات التناسبية أو التكاملية وصمامات السيرفو مع تحديد موقع دقيق |
| المعالج | معتمد على المعالج الدقيق (البنية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 4–8 ميجابايت (للفيرموير والتكوين) رام: 2–4 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | مؤشرات LED للحالة، الخطأ، ونشاط الاتصال |
| المدخلات | مدخل تناظري واحد (4–20 مللي أمبير أو 0–5 فولت، لمطلب الموقع) مدخل LVDT/RVDT واحد (لتغذية موقع المشغل) مدخلان منفصلان (24 فولت تيار مستمر، للتفعيل أو إعادة التعيين) |
| المخرجات | مخرج مشغل/صمام واحد (±100 مللي أمبير، ±200 مللي أمبير، أو PWM، قابل للتكوين للمشغلات التناسبية أو التكاملية) مخرج تناظري واحد (4–20 مللي أمبير، لتغذية موقع) مخرج ريليه واحد (جهة اتصال جافة، حتى 250 فولت تيار متردد/2 أمبير، للإنذارات) |
| واجهات الاتصال | منفذ CANbus واحد (للتكامل مع أنظمة تحكم وودوارد) منفذ تسلسلي واحد (RS-485، Modbus RTU، اختياري) إيثرنت (اختياري، Modbus TCP) |
| دقة الموقع | ±0.1% من المدى الكامل |
| زمن الاستجابة | <30 مللي ثانية (لتعديل المدى الكامل) |
| وظائف الحماية | كشف فقدان الإشارة، كشف عطل المشغل، حماية من التيار الزائد |
| التكرار | غير مكرر (تكوينات مكررة ممكنة مع وحدات متعددة) |
| التشخيص | كشف الأعطال، تسجيل الأحداث (حتى 100 حدث)، تتبع الموقع، مؤشرات LED للحالة |
| التوافق | أنظمة تحكم وودوارد (مثل MicroNet، 505، EasyGen)، المشغلات (مثل Woodward ProAct، CPC-II، 8408-921)، صمامات السيرفو (مثل Woodward، Moog)؛ أجهزة الطرف الثالث عبر Modbus؛ يتكامل مع أنظمة SCADA |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| استهلاك الطاقة | تقريبًا 5–10 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -40°م إلى +70°م (-40°ف إلى +158°ف) درجة حرارة التخزين: -40°م إلى +85°م (-40°ف إلى +185°ف) الرطوبة النسبية: 5% إلى 95% غير مكثفة الاهتزاز: متوافق مع IEC 60068-2-6 الصدمات: متوافق مع IEC 60068-2-27 |
| الغلاف | IP20 (يتطلب غلافًا للبيئات القاسية) |
| الأبعاد | تقريبًا 150 مم (ارتفاع) × 100 مم (عرض) × 50 مم (عمق) |
| الوزن | تقريبًا 0.5–0.8 كجم |
| التركيب | تركيب على سكة DIN أو على لوحة |
| الشهادات | CE، UL، CSA، شهادات بحرية (مثل DNV، ABS، تعتمد على التكوين)؛ ATEX/IECEx المنطقة 2 (اختياري) |
