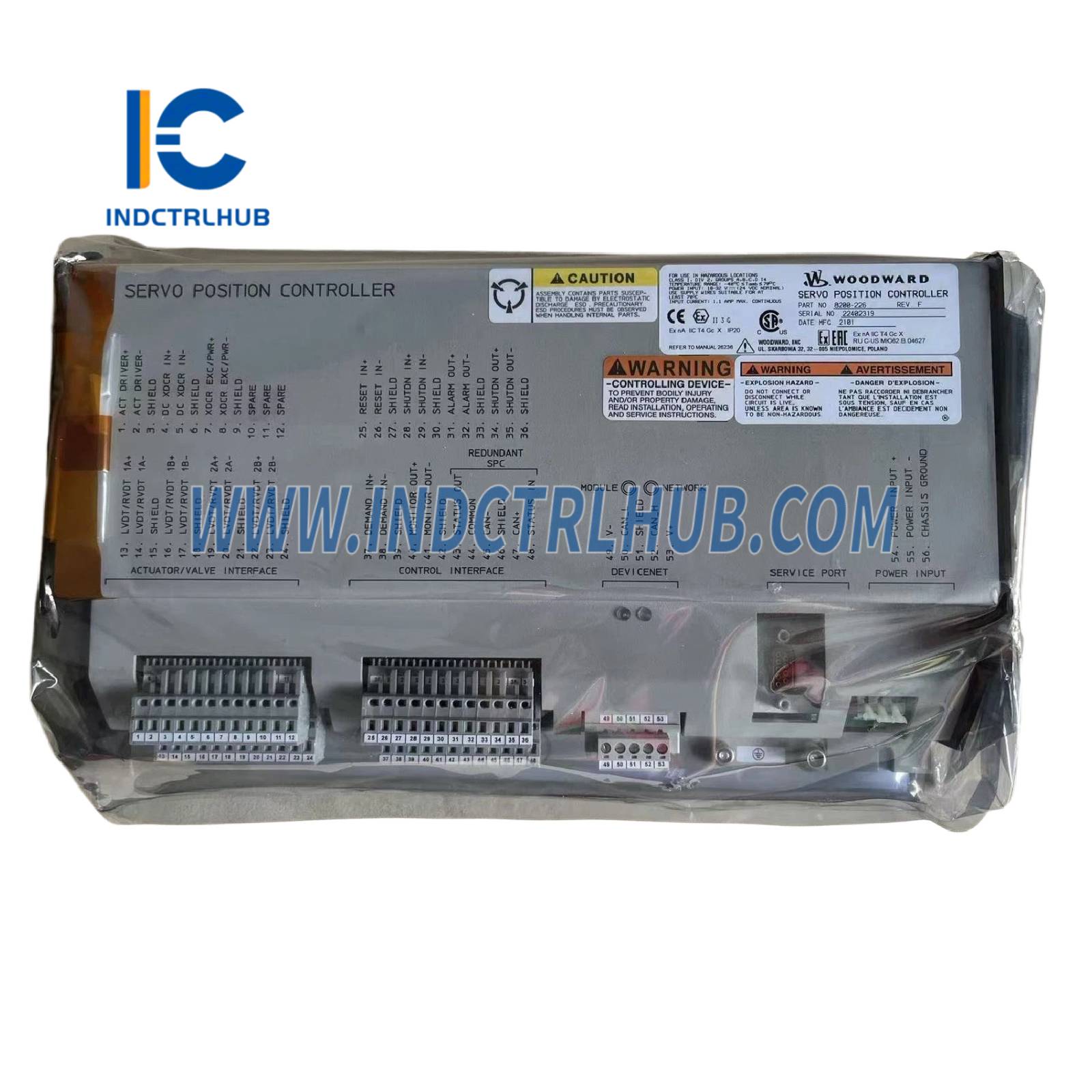

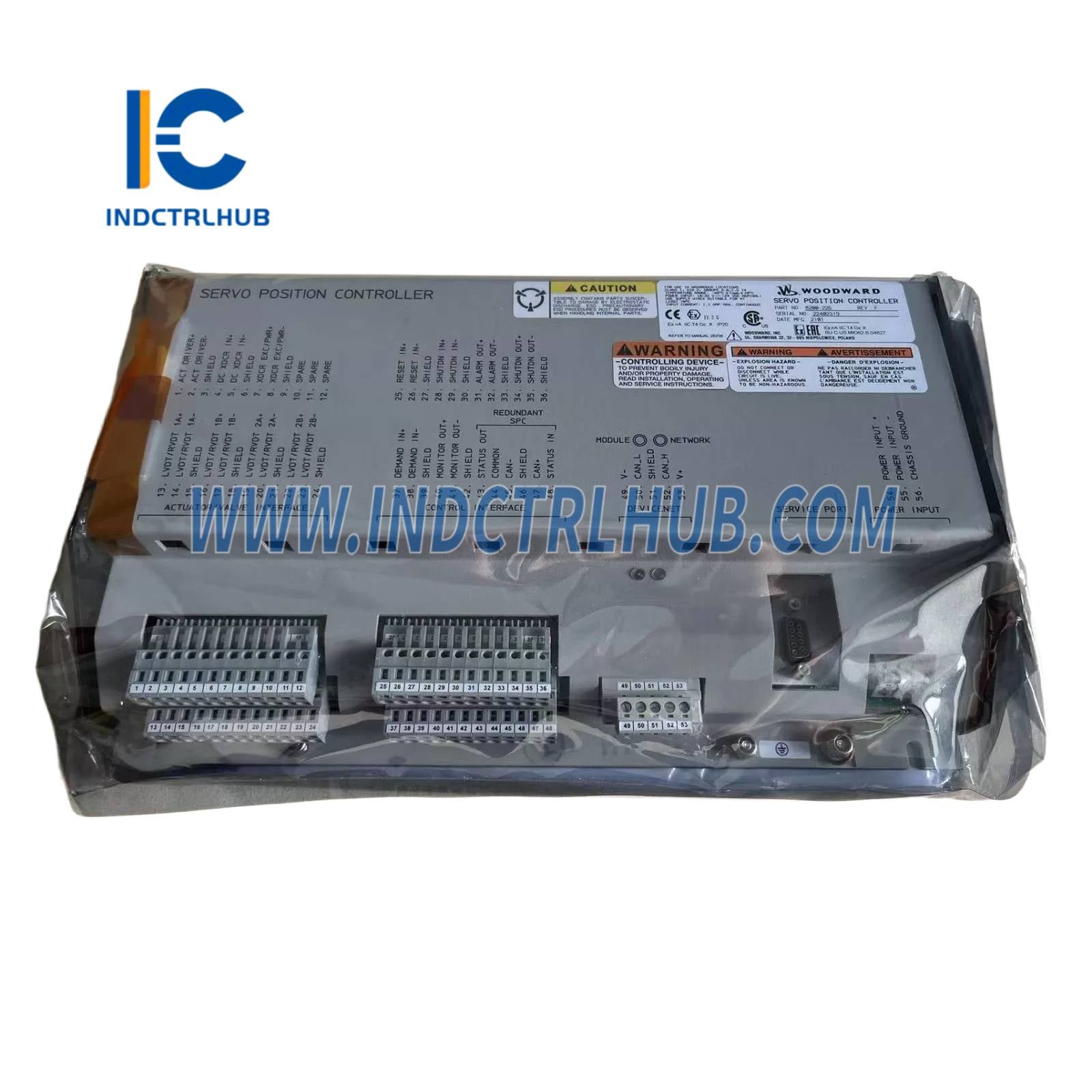

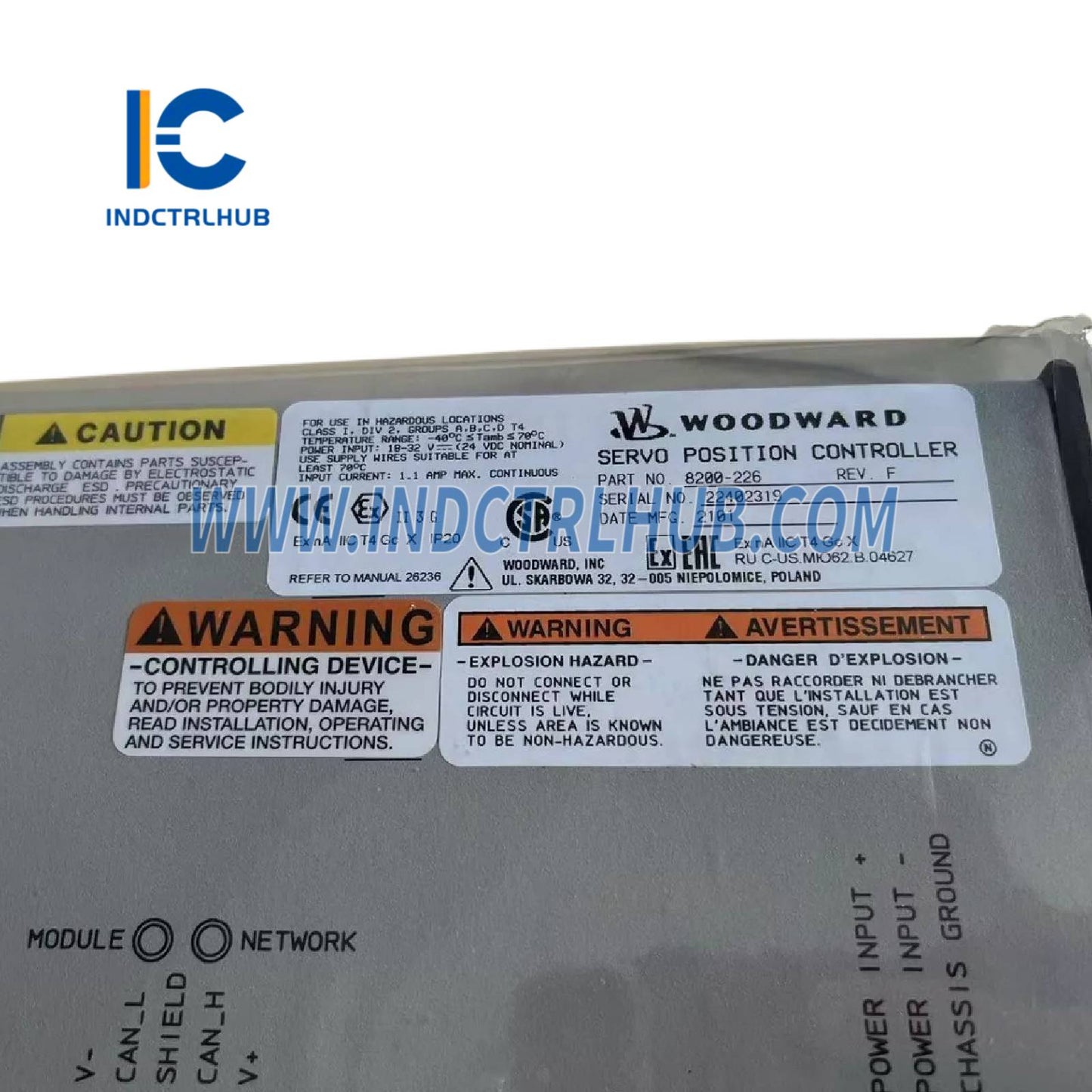

وودوارد 8200-226 وحدة تحكم موضع السيرفو
نظرة عامة على المنتج
- يعد Woodward 8200-226 جهاز تحكم موقع السيرفو (SPC) مصممًا للتحكم الدقيق في صمامات السيرفو في التطبيقات الصناعية، مثل توربينات الغاز، وتوربينات البخار، وأنظمة التحكم في الوقود في توليد الطاقة، والنفط والغاز، والبيئات البحرية. يوفر هذا المتحكم القائم على المعالج الدقيق تحديدًا دقيقًا لمواقع صمامات السيرفو النسبية أو التكاملية، مما يضمن التحكم الأمثل في تدفق الوقود، وسرعة التوربين، أو غيرها من المعايير الحرجة. يتصل 8200-226 بأنظمة التحكم وودوارد لترجمة إشارات الطلب إلى مواقع صمامات دقيقة، داعمًا التشغيل المستقر والفعال. يتميز بتشخيصات قوية وقدرات اتصال للاندماج في هياكل التحكم الحديثة. مقارنةً بأجهزة تحكم المولدات من وودوارد (مثل EasyGen-3200-5، 8440-2050E)، وأجهزة التحكم في السرعة (مثل 9905-857)، أو وحدات المعالجة الدقيقة MicroNet (مثل 5501-381)، فإن 8200-226 هو موضع صمام متخصص، وليس جهاز تحكم أو حماية مستقل. وهو متميز عن مرحلات الحماية من وودوارد (مثل XD1G11)، ووحدات الاتصال (مثل SST-ESR2-CLX-RLL)، وأنظمة الإثارة (مثل DECS-100-B15)، والمنظمات الإلكترونية (مثل DYN1-10784-003-0-12)، والمشغلات (مثل 8408-921).
المواصفات الفنية
- يحتوي 8200-226 على المواصفات التالية بناءً على مصادر الصناعة ووثائق وودوارد:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 8200-226 |
| الشركة المصنعة | Woodward |
| الوصف | جهاز تحكم موقع السيرفو لصمامات السيرفو |
| السلسلة | SPC (متحكم موقع السيرفو) |
| دالة | يتحكم في موقع صمامات السيرفو التناسبية أو التكاملية |
| المعالج | معتمد على المعالج الدقيق (الهندسة المعمارية المحددة غير مفصلة علنًا) |
| الذاكرة | ذاكرة فلاش: 4–8 ميجابايت (للفيرموير والتكوين) ذاكرة RAM: 2–4 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | لا يوجد شاشة مدمجة؛ مؤشرات LED للحالة والأعطال |
| المدخلات | مدخلان تناظريان (4–20 مللي أمبير أو 0–5 فولت، لمتطلبات الموقع والتغذية الراجعة) مدخل LVDT/RVDT واحد (لتغذية موقع الصمام) مدخلان منفصلان (24 فولت تيار مستمر، للتفعيل أو إعادة التعيين) |
| المخارج | مخرج صمام سيرفو واحد (±10 فولت أو ±100 مللي أمبير، قابل للتهيئة للصمامات التناسبية أو التكاملية) مخرج تناظري واحد (4–20 مللي أمبير، لتغذية موقع الصمام) مخرجان مرحلان (تلامس جاف، حتى 250 فولت تيار متردد/2 أمبير، للإنذارات) |
| واجهات الاتصال | 1 منفذ تسلسلي (RS-485، Modbus RTU) منفذ CANbus واحد (للتكامل مع أنظمة التحكم وودوارد) إيثرنت (اختياري، Modbus TCP) |
| دقة الموضع | ±0.1% من الحركة الكاملة |
| زمن الاستجابة | <50 مللي ثانية (لتعديل الحركة الكاملة) |
| وظائف الحماية | كشف فقدان الإشارة، كشف عطل الصمام، حماية من التيار الزائد |
| الاحتياطية | غير مكرر (تكوينات مكررة ممكنة مع وحدات متعددة) |
| التشخيص | كشف الأعطال، تسجيل الأحداث (حتى 100 حدث)، تتبع الموضع، مصابيح الحالة LED |
| التوافق | أنظمة التحكم وودوارد (مثل MicroNet، 505، EasyGen)، صمامات سيرفو تناسبية/تكاملية (مثل وودوارد، Moog)؛ أجهزة طرف ثالث عبر Modbus؛ يتكامل مع أنظمة SCADA |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| استهلاك الطاقة | تقريبًا 5–10 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع IEC 60068-2-6 مقاوم للصدمات: متوافق مع IEC 60068-2-27 |
| الغلاف | IP20 (يتطلب غلافًا للبيئات القاسية) |
| الأبعاد | تقريباً 200 مم (ارتفاع) × 100 مم (عرض) × 50 مم (عمق) |
| الوزن | تقريبًا 0.5–1 كجم |
| التركيب | تركيب على سكة DIN أو على اللوحة |
| الشهادات | شهادات CE و UL و CSA والبحرية (مثل DNV و ABS، تعتمد على التكوين)؛ ATEX/IECEx المنطقة 2 (اختياري) |
