Product Description
نظرة عامة على المنتج
| فئة | تفاصيل |
|---|---|
| الشركة المصنعة | وودوارد |
| رقم الموديل/القطعة | 8200-205 |

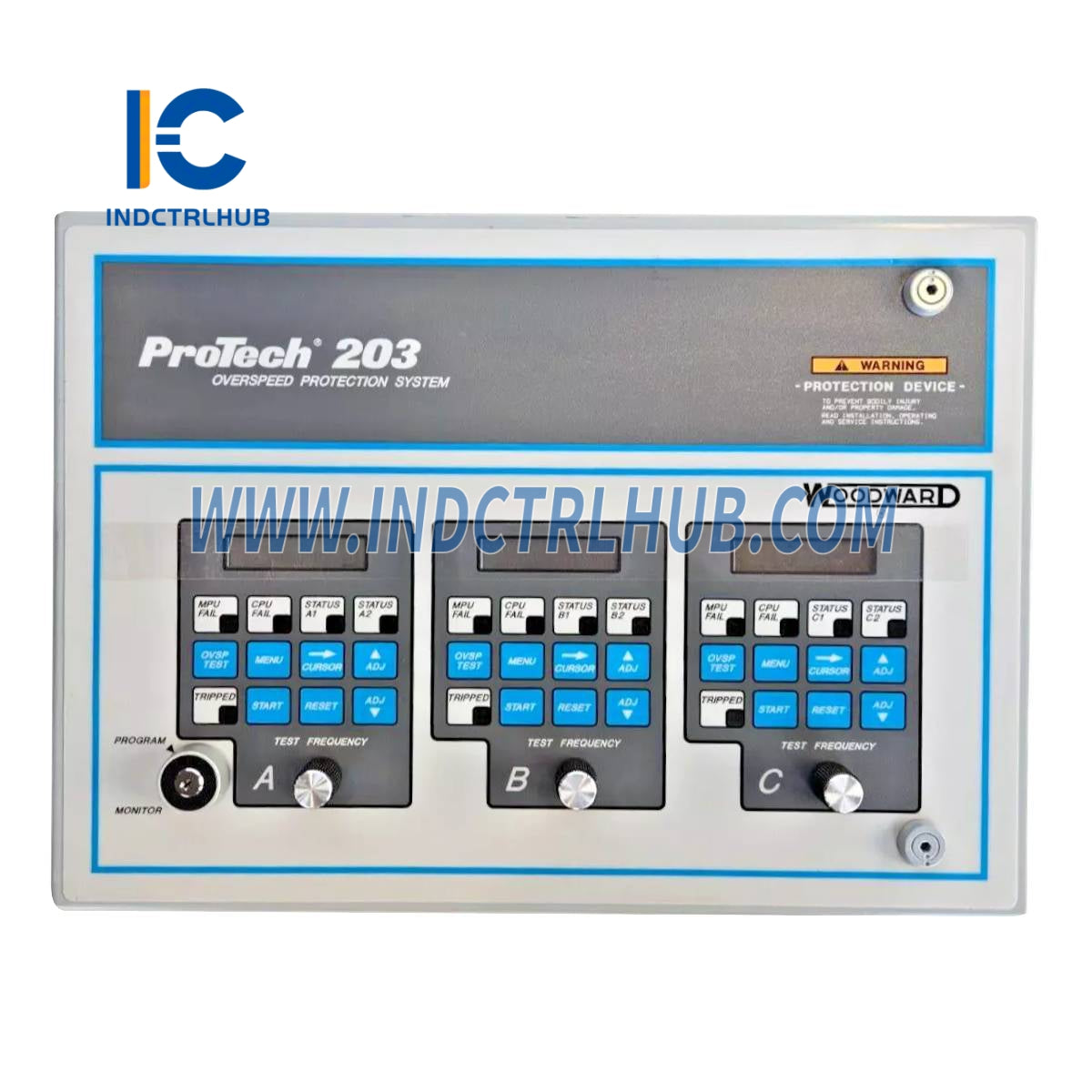

| وصف | نظام حماية من السرعة الزائدة ProTech 203 مصمم لمراقبة وحماية التوربينات من ظروف السرعة الزائدة باستخدام تكوين تصويت من اثنين من ثلاثة. |
| الميزات الرئيسية | إيقاف الطاقة - للتشغيل، ثلاث وحدات استشعار سرعة مستقلة، مؤشرات LED للتشخيص، مناسبة للتوربينات البخارية والغازية والمائية |
المواصفات الفنية
| مواصفة | تفاصيل |
|---|---|
| نموذج | 8200-205 |
| خط الإنتاج | بروتك 203 |
| مدخلات الطاقة | 24 فولت تيار مستمر |
| تكوين الرحلة | إيقاف الطاقة-لإيقاف التشغيل، تصويت 2 من 3 |
| مدخلات السرعة | 3 مدخلات مستقلة لالتقاط المغناطيس (MPU) |
| المؤشرات | LEDs لحالة الرحلة، فشل MPU، وصحة CPU لكل وحدة |
| درجة الحرارة التشغيلية | -20°C إلى 60°C (-4°F إلى 140°F) |
| وزن | حوالي 6.5 كجم (14.3 رطل) لوحدة التركيب على اللوحة |
خيارات الاتصال الخارجي
| نوع الاتصال | تفاصيل |
|---|---|
| الاتصالات المدعومة | اتصالات سلكية ثابتة إلى أنظمة التحكم في التوربينات عبر كتل التوصيل؛ إمكانية إعادة الضبط عن بُعد |
الميزات الوظيفية
| ميزة | تفاصيل |
|---|---|
| حماية من السرعة الزائدة | يراقب سرعة المحرك الرئيسي بثلاث وحدات، ويتوقف عندما تكشف وحدتان عن زيادة السرعة |
| التسامح مع الأخطاء | يسمح بالعمل بوحدتين بينما يتم اختبار واحدة أو استبدالها |
| التشخيص | مؤشرات LED للرحلة، وفشل MPU، وحالة CPU؛ مخرج إنذار للوحدات التي تم تشغيلها |
نموذج وتكوين
| فئة | تفاصيل |
|---|---|
| النموذج الأساسي | 8200-205 (نظام حماية من السرعة الزائدة ProTech 203، 24 فولت تيار مستمر، فصل الطاقة للتشغيل) |
| إعدادات | تصميم مثبت على اللوحة مع ثلاثة وحدات استشعار السرعة؛ يتكامل مع أنظمة أمان التوربينات |
التطبيقات والفوائد
| فئة | تفاصيل |
|---|---|
| التطبيقات | يستخدم في توليد الطاقة والعمليات الصناعية التي تشمل التوربينات البخارية أو الغازية أو المائية |
| فوائد | حماية موثوقة من السرعة الزائدة، تصميم مقاوم للأعطال، وصيانة سهلة دون الحاجة لإيقاف النظام |
