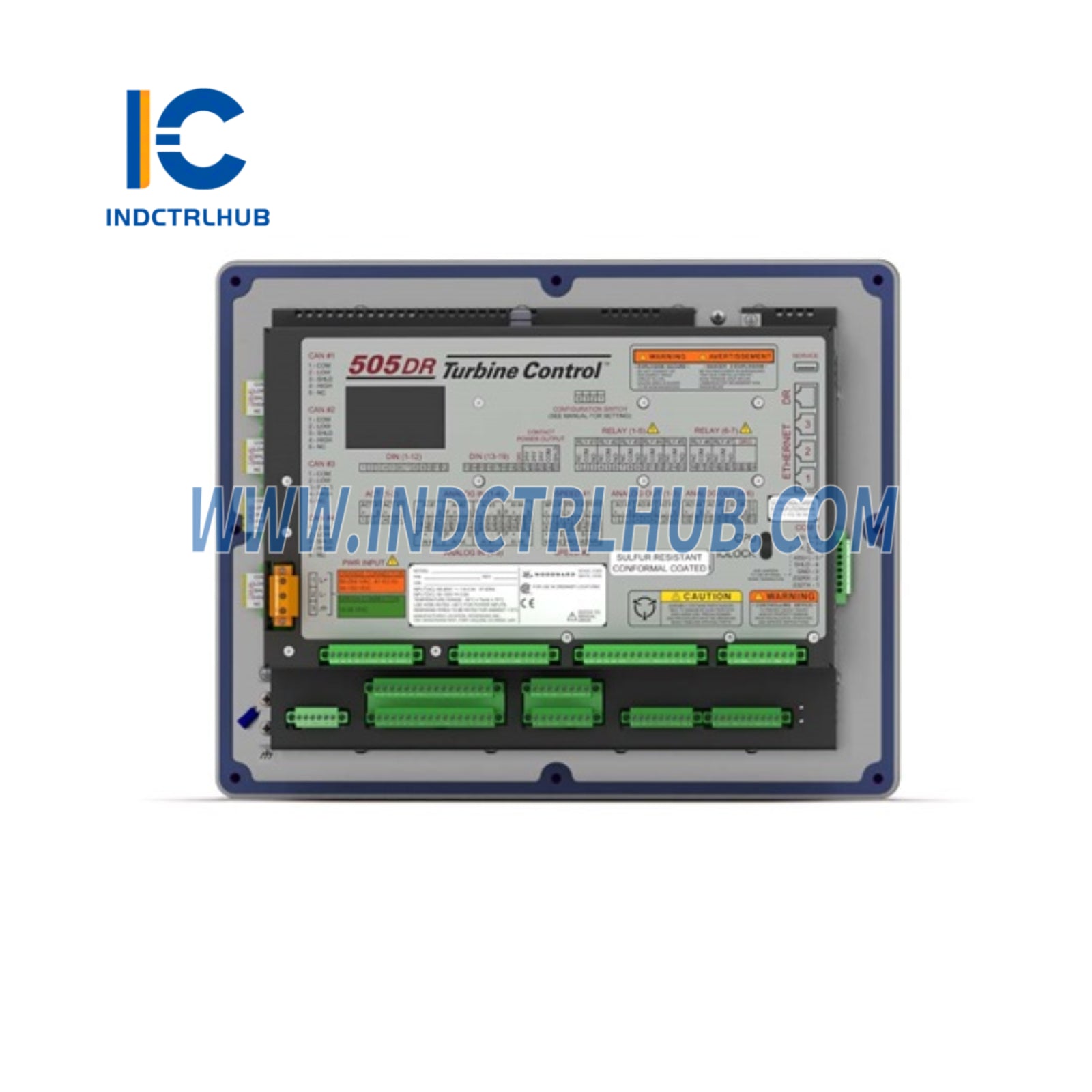

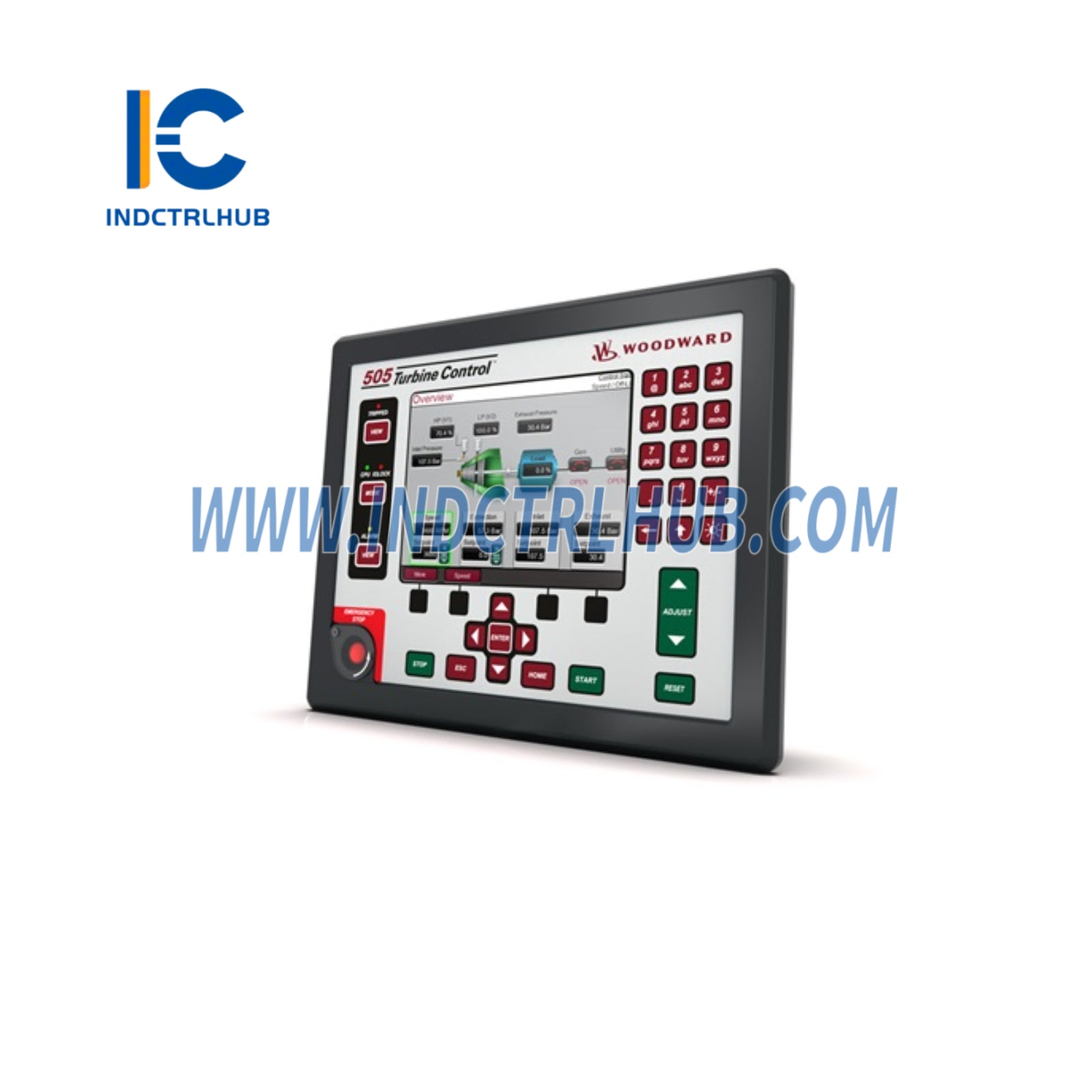

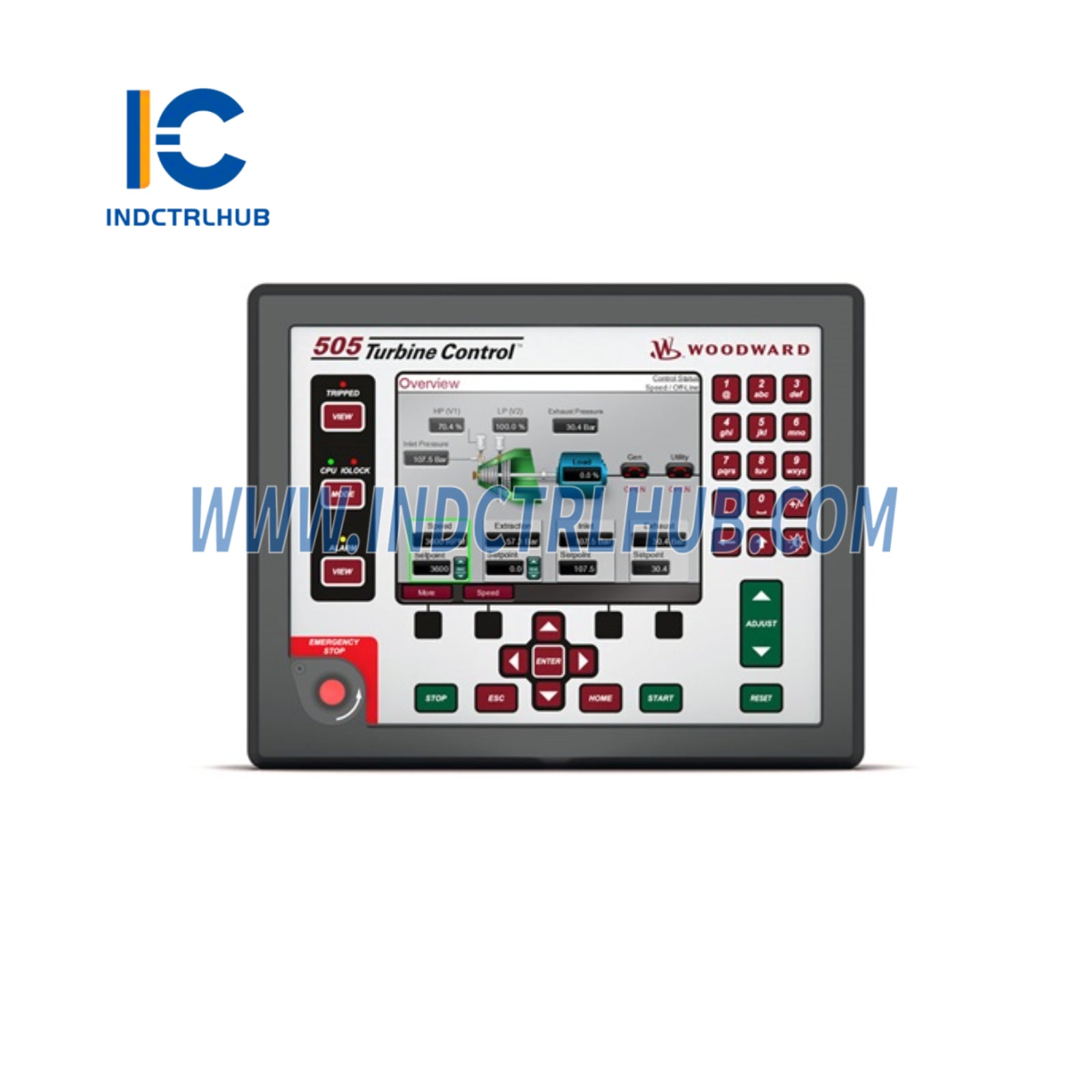

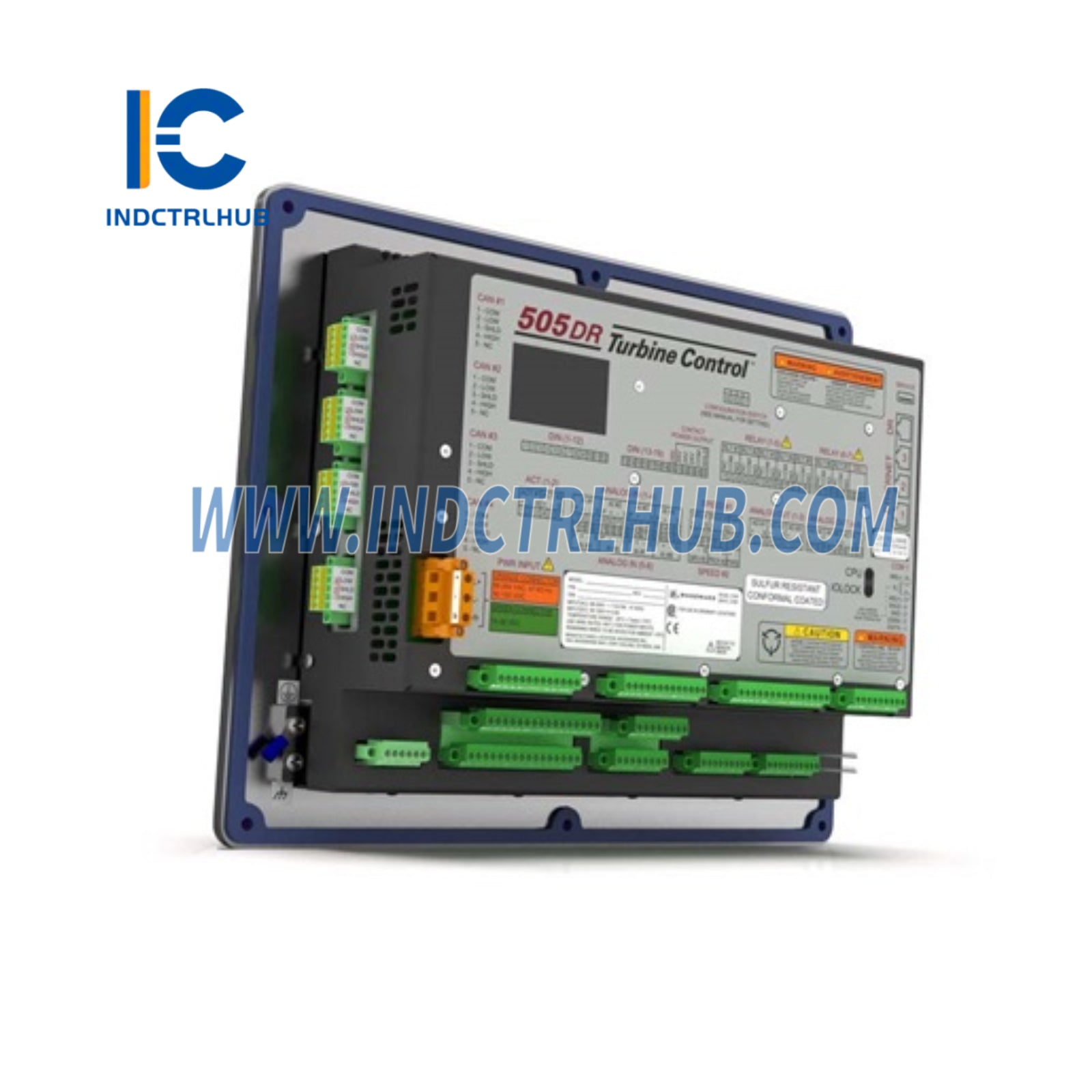

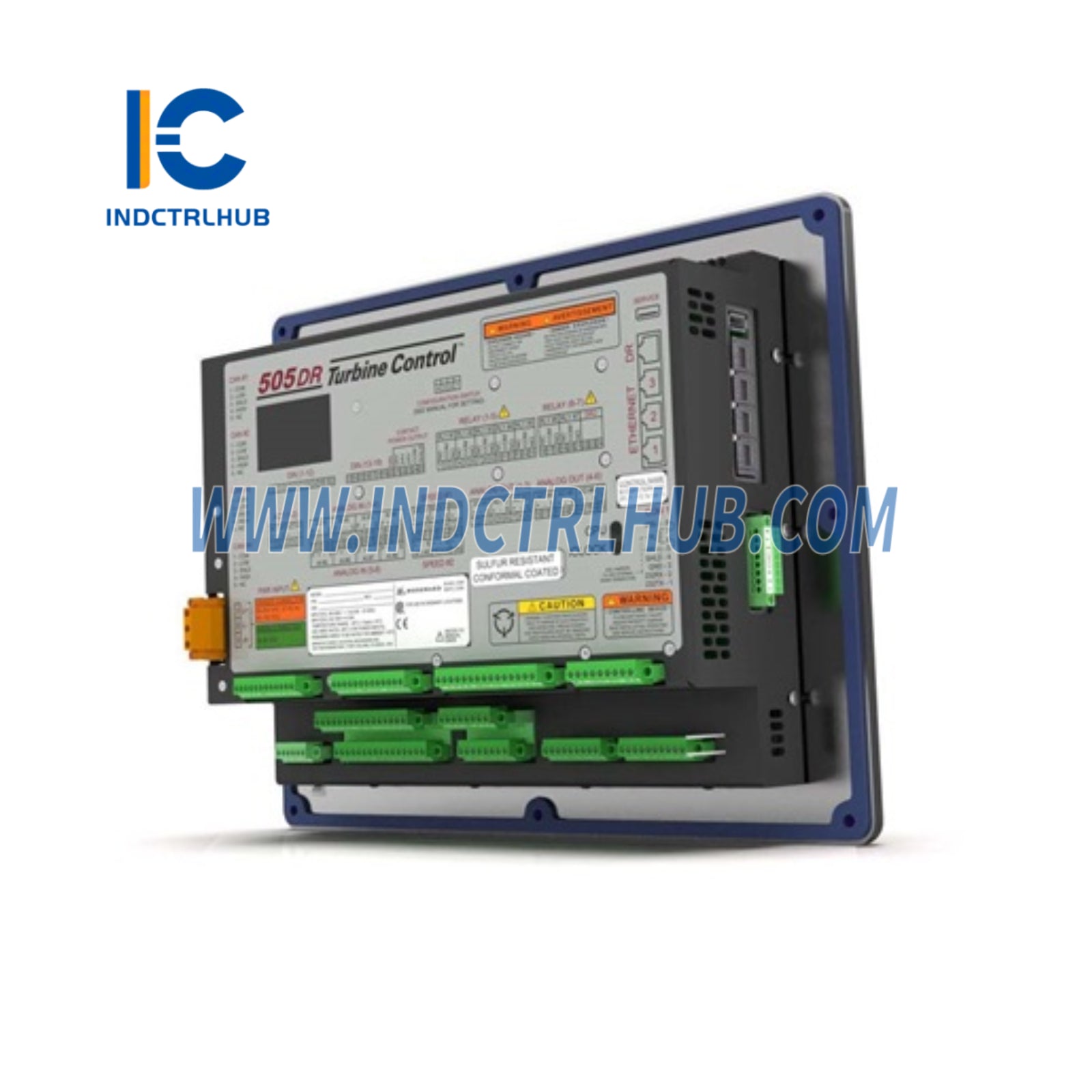

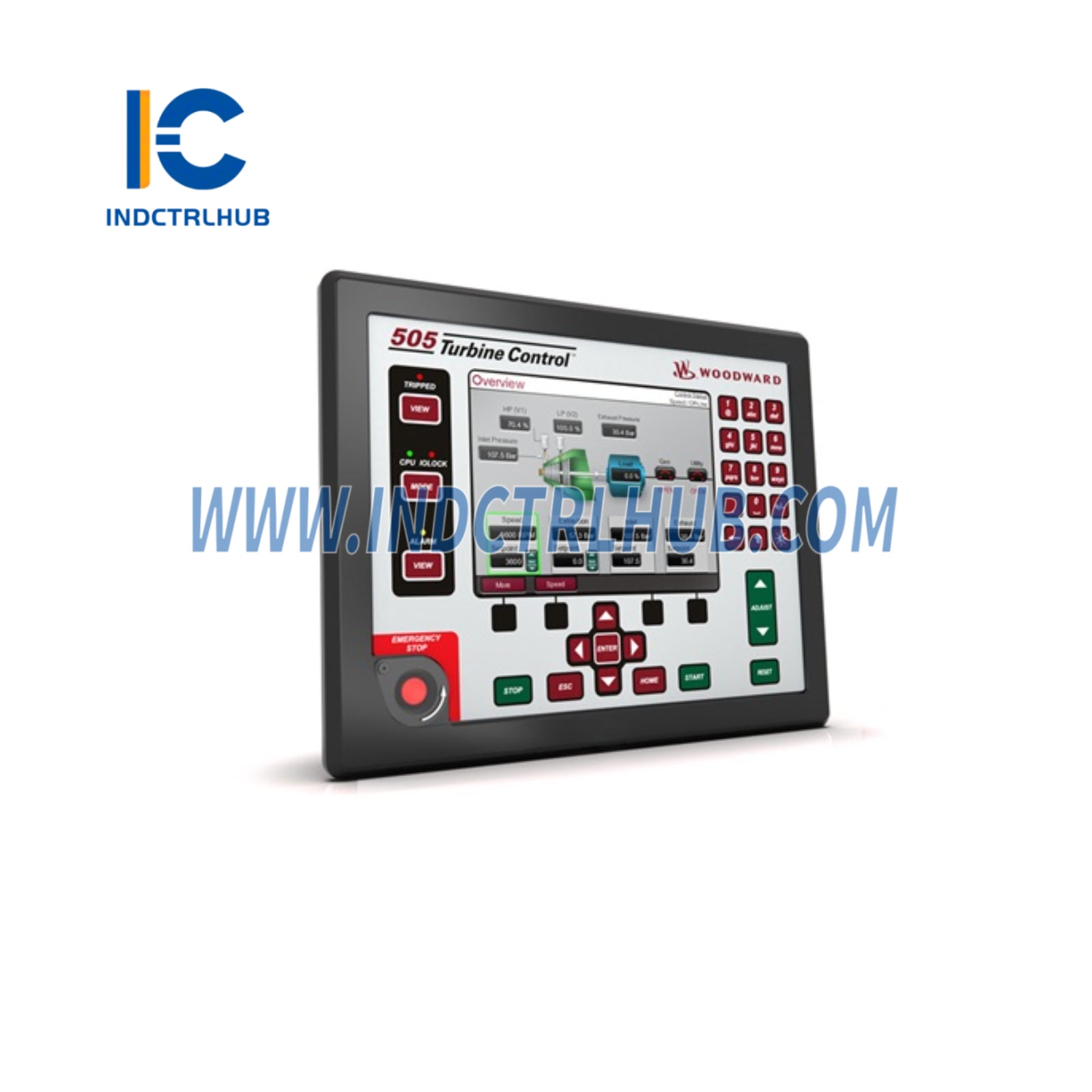

وودوارد 8200-1330 505D تحكم التوربين الرقمي للحاكم
نظرة عامة على المنتج
- وودوارد 8200-1330 هو تحكم توربين رقمي للحاكم 505D، جزء من سلسلة 505 لأنظمة التحكم المتقدمة من وودوارد المصممة للتوربينات البخارية. توفر وحدة التحكم القائمة على المعالج الدقيق هذه تحكمًا دقيقًا في السرعة والحمولة والعمليات للتوربينات البخارية في تطبيقات مثل توليد الطاقة، النفط والغاز، البتروكيماويات، والعمليات الصناعية. تم تكوين 8200-1330 لأنظمة المشغلات ذات النطاق المفرد أو المقسم ويدعم التوربينات ذات الاستخراج، القبول، أو غير الاستخراج. يتميز بشاشة لمس ملونة لتعزيز تفاعل المستخدم، وقدرات اتصال قوية، وتشخيصات مدمجة، مما يجعله مناسبًا لكل من التركيبات الجديدة والتحديثات. مقارنةً بنماذج مثل 8200-1300، 8200-1301، أو 8200-1311، قد يتضمن 8200-1330 تحسينات محددة مثل تحديثات البرامج الثابتة، خيارات إدخال/إخراج موسعة، أو شهادات للمناطق الخطرة، مصممة لمتطلبات صناعية محددة.
المواصفات الفنية
- يحتوي 8200-1330 على المواصفات التالية بناءً على مصادر الصناعة ووثائق وودوارد:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/الجزء | 8200-1330 |
| الشركة المصنعة | وودوارد |
| الوصف | تحكم توربين رقمي للحاكم 505D للتوربينات البخارية |
| السلسلة | 505D |
| الوظيفة | يتحكم في السرعة، الحمولة، ومعايير العملية للتوربينات البخارية |
| المعالج | قائم على المعالج الدقيق (الهيكلية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 16–32 ميجابايت (لبرامج النظام والتكوين) رام: 8–16 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | شاشة لمس ملونة LCD، 800x480 بكسل، 5.7 بوصة |
| المدخلات | 6 مدخلات سرعة (التقاط مغناطيسي أو مجسات قرب) 16 مدخلات تناظرية (4–20 مللي أمبير أو 0–5 فولت) 24 مدخلات منفصلة (24 فولت تيار مستمر) |
| المخرجات | 4 مخرجات تناظرية (4–20 مللي أمبير) 8 مخرجات مرحل (تلامس جاف) 2 مخرجات مشغل (4–20 مللي أمبير أو 0–200 مللي أمبير، نطاق مفرد أو مقسم) |
| واجهات الاتصال | 2 منافذ إيثرنت (Modbus TCP، OPC، وودوارد المملوكة) 2 منافذ تسلسلية (RS-232، RS-485، Modbus RTU) CANopen (قياسي) |
| أنماط التحكم | تحكم السرعة، تحكم الحمولة، تحكم الاستخراج/القبول، التحكم المتسلسل، التحكم في العمليات |
| التكرار | غير مكرر (تكوينات اختيارية لمصدر طاقة مكرر) |
| التشخيصات | كشف الأخطاء في الوقت الحقيقي، تسجيل الأحداث (حتى 1000 حدث)، مراقبة صحة النظام، تشخيصات شاشة اللمس |
| التوافق | مشغلات وودوارد (مثل TG، EHPC)، أجهزة الاستشعار، وأجهزة الطرف الثالث عبر البروتوكولات القياسية؛ يتكامل مع أنظمة DCS/SCADA |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي) أو 90–264 فولت تيار متردد (50/60 هرتز) |
| استهلاك الطاقة | حوالي 25–45 واط (حسب التكوين) |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% غير مكثفة الاهتزاز: متوافق مع MIL-STD-810 الصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (تركيب على اللوحة، تصنيفات IP أعلى مع الأغلفة) |
| الأبعاد | حوالي 305 مم (ارتفاع) × 356 مم (عرض) × 152 مم (عمق) |
| الوزن | حوالي 4–5 كجم |
| التركيب | فتحة لوحة أو سكة DIN (مع محول) |
| الشهادات | CE، UL، CSA، ATEX المنطقة 2 (للمناطق الخطرة، من المحتمل معتمد)، شهادات بحرية (مثل DNV، ABS) |
