Product Description

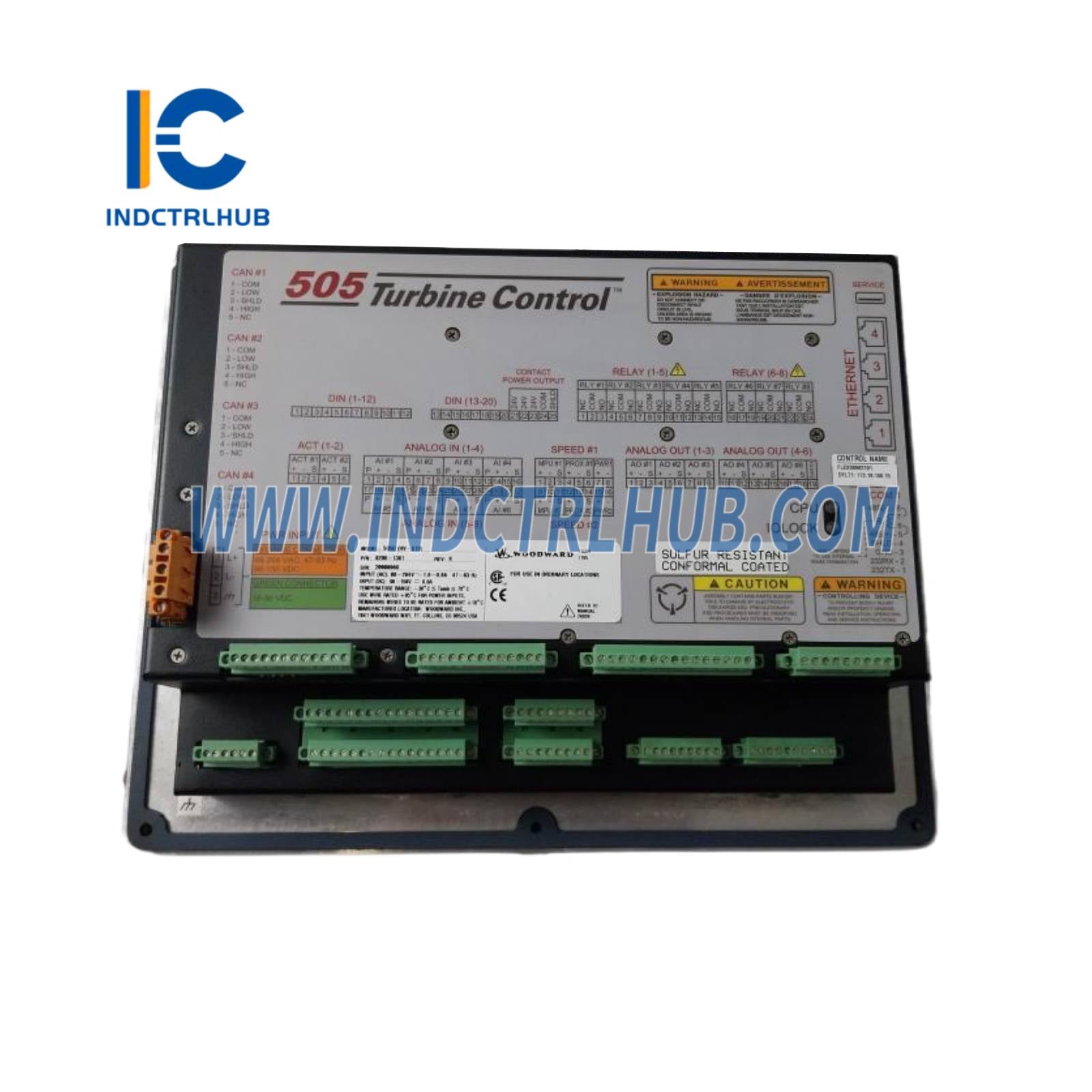

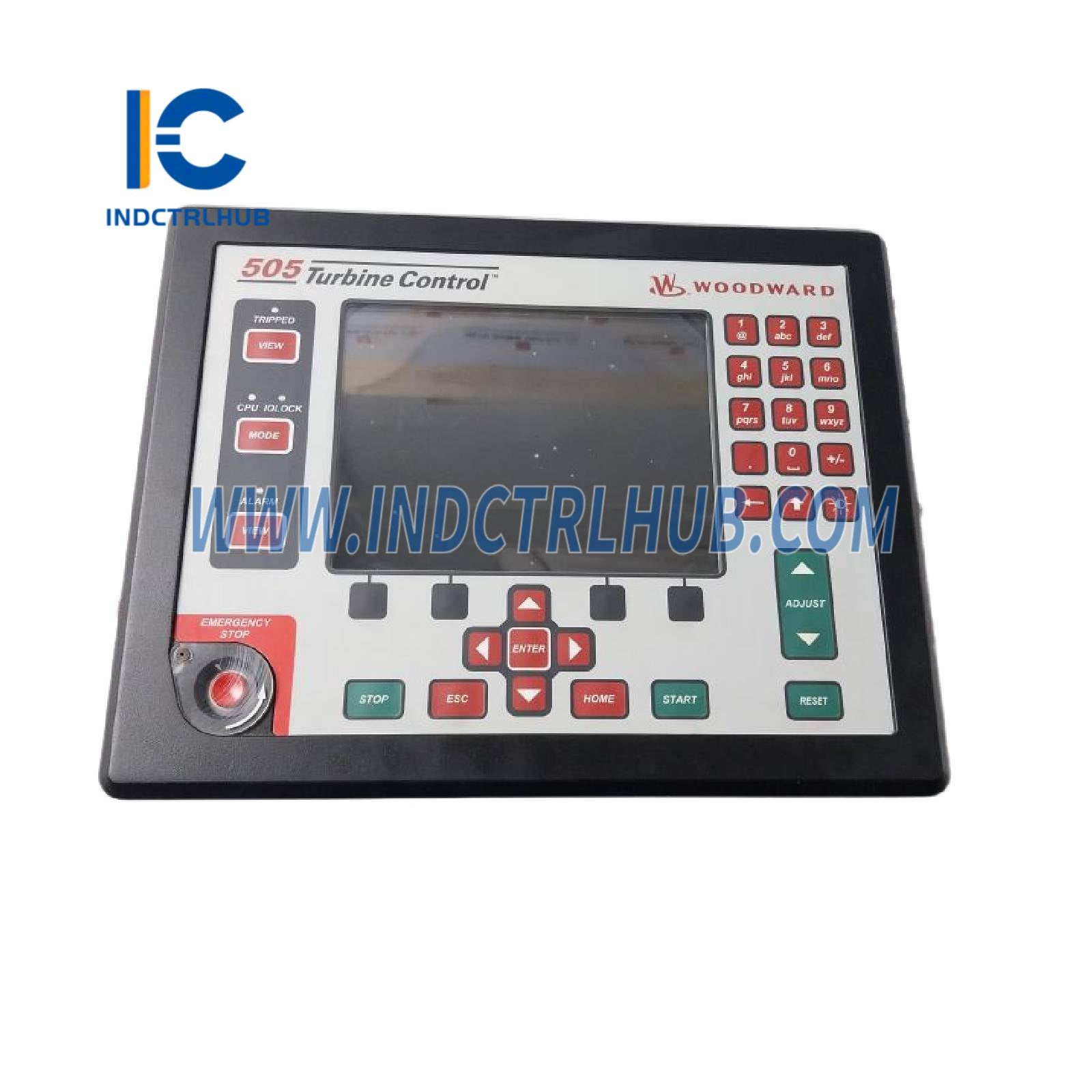

وودوارد 8200-1301 REV.T تحكم توربين الحاكم الرقمي 505D
نظرة عامة على المنتج
- وودوارد 8200-1301 REV.T هو تحكم توربين الحاكم الرقمي 505D، جزء من سلسلة 505 لأنظمة التحكم المتقدمة من وودوارد المصممة للتوربينات البخارية. توفر وحدة التحكم القائمة على المعالج الدقيق هذه تحكمًا دقيقًا في السرعة والحمولة والعمليات للتوربينات البخارية في تطبيقات مثل توليد الطاقة، النفط والغاز، البتروكيماويات، والعمليات الصناعية. تم تكوين 8200-1301 لأنظمة المشغلات ذات النطاق المفرد أو المقسم ويدعم التوربينات ذات الاستخراج، القبول، أو غير الاستخراج. يتميز بشاشة لمس ملونة لتحسين تفاعل المستخدم، وقدرات اتصال قوية، وتشخيصات مدمجة، مما يجعله مناسبًا لكل من التركيبات الجديدة والتحديثات. يشير تعيين REV.T إلى مراجعة محددة، من المحتمل أن تتضمن تحديثات للبرمجيات الثابتة، تحسينات في الأجهزة، أو شهادات مقارنة بالمراجعات أو النماذج السابقة مثل 8200-1300. صُمم للعمل الموثوق في بيئات صناعية متطلبة، بما في ذلك المناطق الخطرة.
المواصفات الفنية
- يحتوي 8200-1301 REV.T على المواصفات التالية بناءً على مصادر الصناعة ووثائق وودوارد:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/الجزء | 8200-1301 REV.T |
| الشركة المصنعة | وودوارد |
| الوصف | تحكم توربين الحاكم الرقمي 505D للتوربينات البخارية |
| السلسلة | 505D |
| الوظيفة | يتحكم في السرعة، الحمولة، ومعايير العملية للتوربينات البخارية |
| المعالج | قائم على معالج دقيق (الهيكلية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 16–32 ميجابايت (للفيرموير والتكوين) رام: 8–16 ميجابايت (لبيانات وقت التشغيل) |
| الشاشة | شاشة لمس ملونة LCD، 800x480 بكسل، 5.7 بوصة |
| المدخلات | 6 مدخلات سرعة (التقاط مغناطيسي أو مجسات قرب) 16 مدخلات تناظرية (4–20 مللي أمبير أو 0–5 فولت) 24 مدخلات منفصلة (24 فولت تيار مستمر) |
| المخرجات | 4 مخرجات تناظرية (4–20 مللي أمبير) 8 مخرجات مرحل (تلامس جاف) 2 مخرجات مشغل (4–20 مللي أمبير أو 0–200 مللي أمبير، نطاق مفرد أو مقسم) |
| واجهات الاتصال | 2 منافذ إيثرنت (Modbus TCP، OPC، بروتوكول وودوارد الخاص) 2 منافذ تسلسلية (RS-232، RS-485، Modbus RTU) CANopen (قياسي) |
| أنماط التحكم | تحكم في السرعة، التحكم في الحمولة، التحكم في الاستخراج/القبول، التحكم المتسلسل، التحكم في العمليات |
| التكرار | غير مكرر (تكوينات اختيارية لمصدر طاقة مكرر) |
| التشخيصات | كشف الأخطاء في الوقت الحقيقي، تسجيل الأحداث (حتى 1000 حدث)، مراقبة صحة النظام، تشخيصات شاشة اللمس |
| التوافق | مشغلات وودوارد (مثل TG، EHPC)، أجهزة استشعار، وأجهزة طرف ثالث عبر بروتوكولات قياسية؛ يتكامل مع أنظمة DCS/SCADA |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي) أو 90–264 فولت تيار متردد (50/60 هرتز) |
| استهلاك الطاقة | حوالي 25–45 واط (حسب التكوين) |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف الاهتزاز: متوافق مع MIL-STD-810 الصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (تركيب على اللوحة، تصنيفات IP أعلى مع الأغلفة) |
| الأبعاد | حوالي 305 مم (ارتفاع) × 356 مم (عرض) × 152 مم (عمق) |
| الوزن | حوالي 4–5 كجم |
| التركيب | فتحة لوحة أو سكة DIN (مع محول) |
| الشهادات | CE، UL، CSA، ATEX المنطقة 2 (للمناطق الخطرة، على الأرجح معتمد)، شهادات بحرية (مثل DNV، ABS) |
