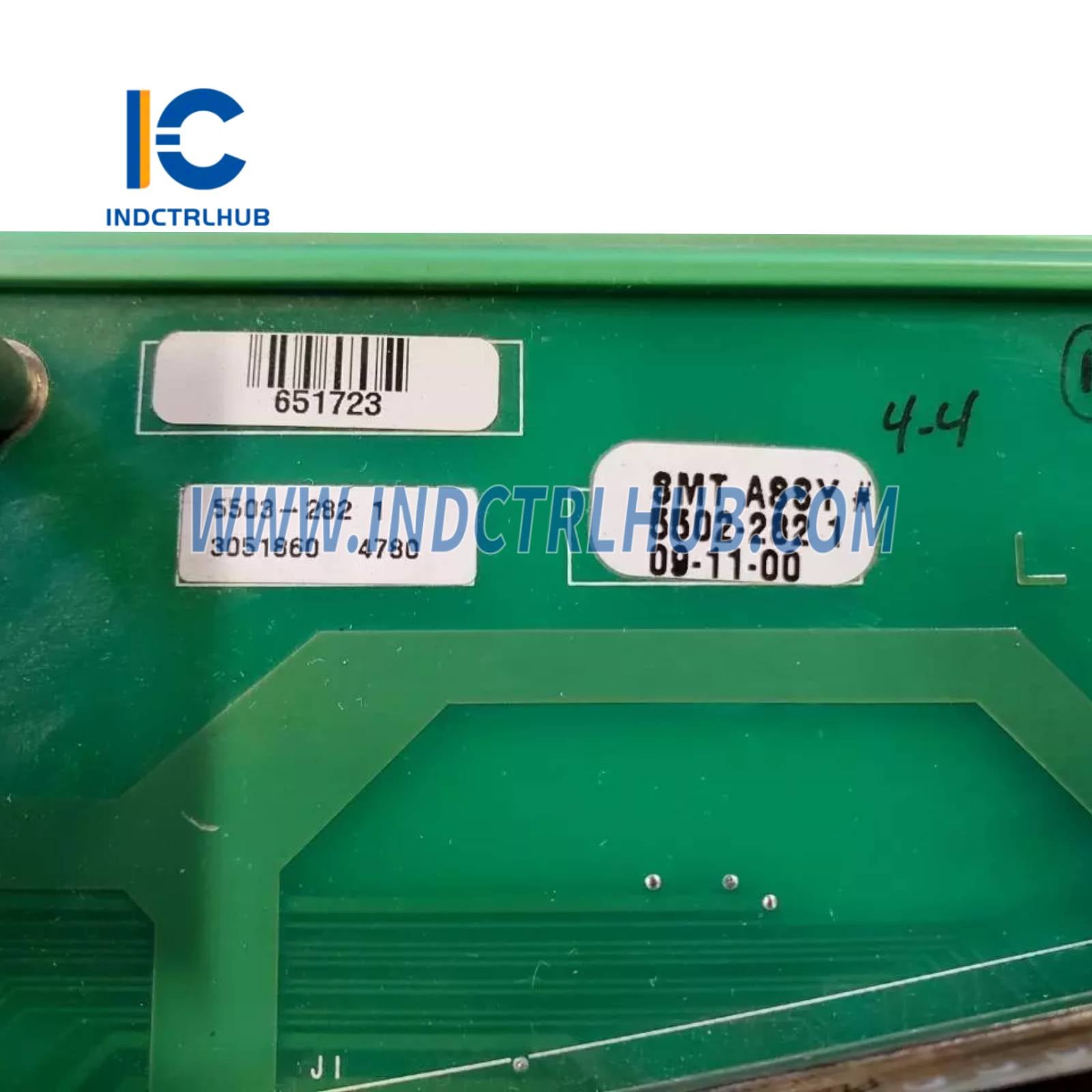

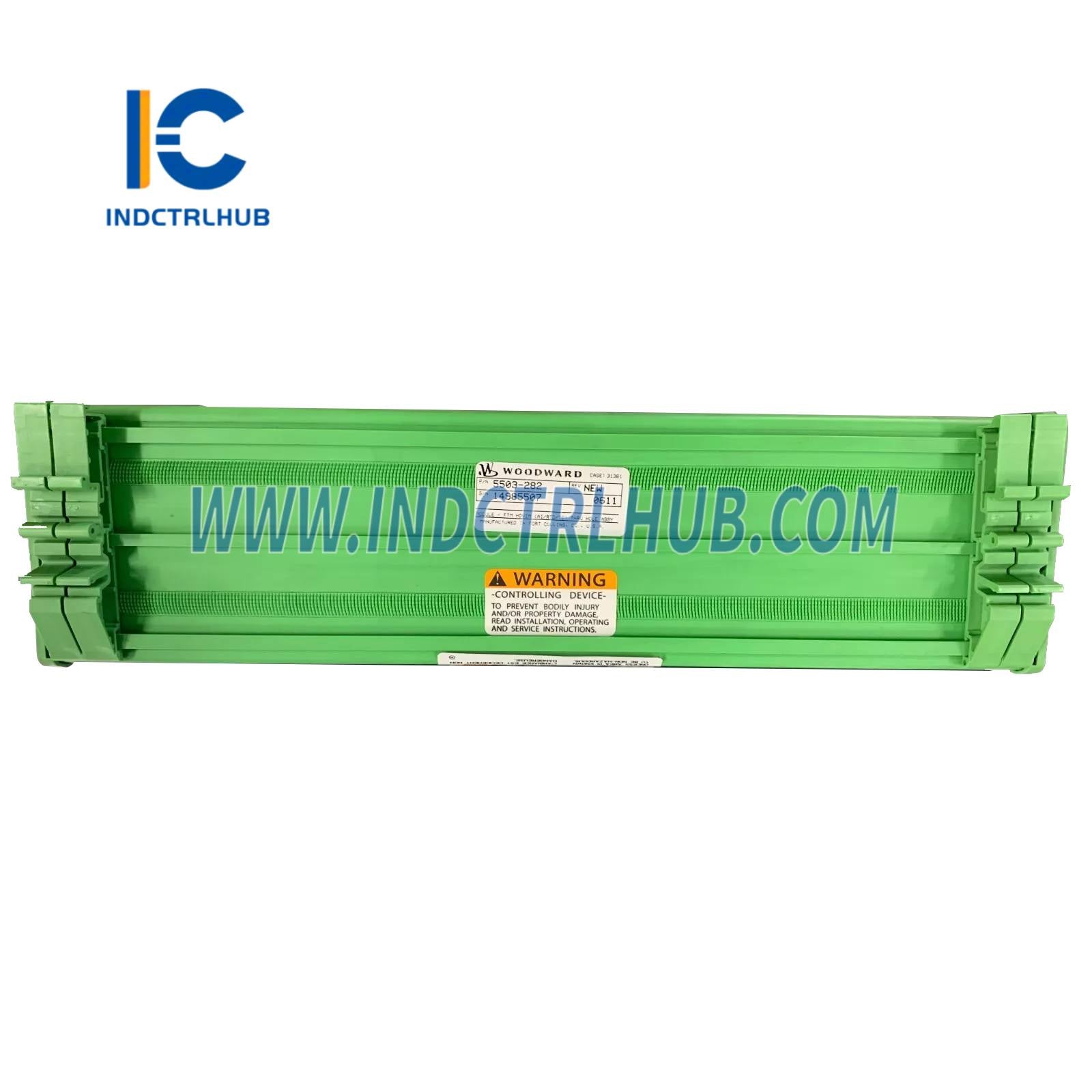

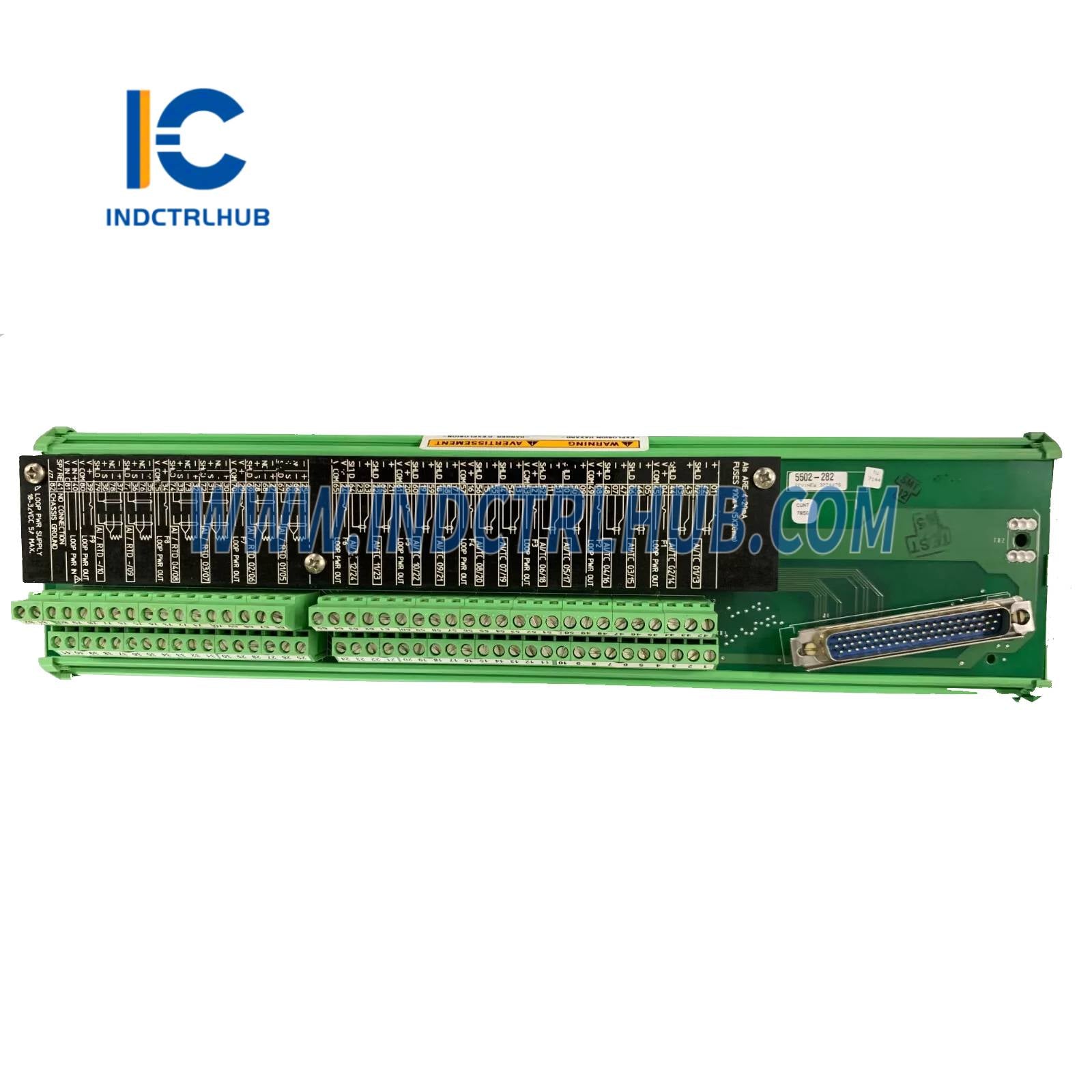

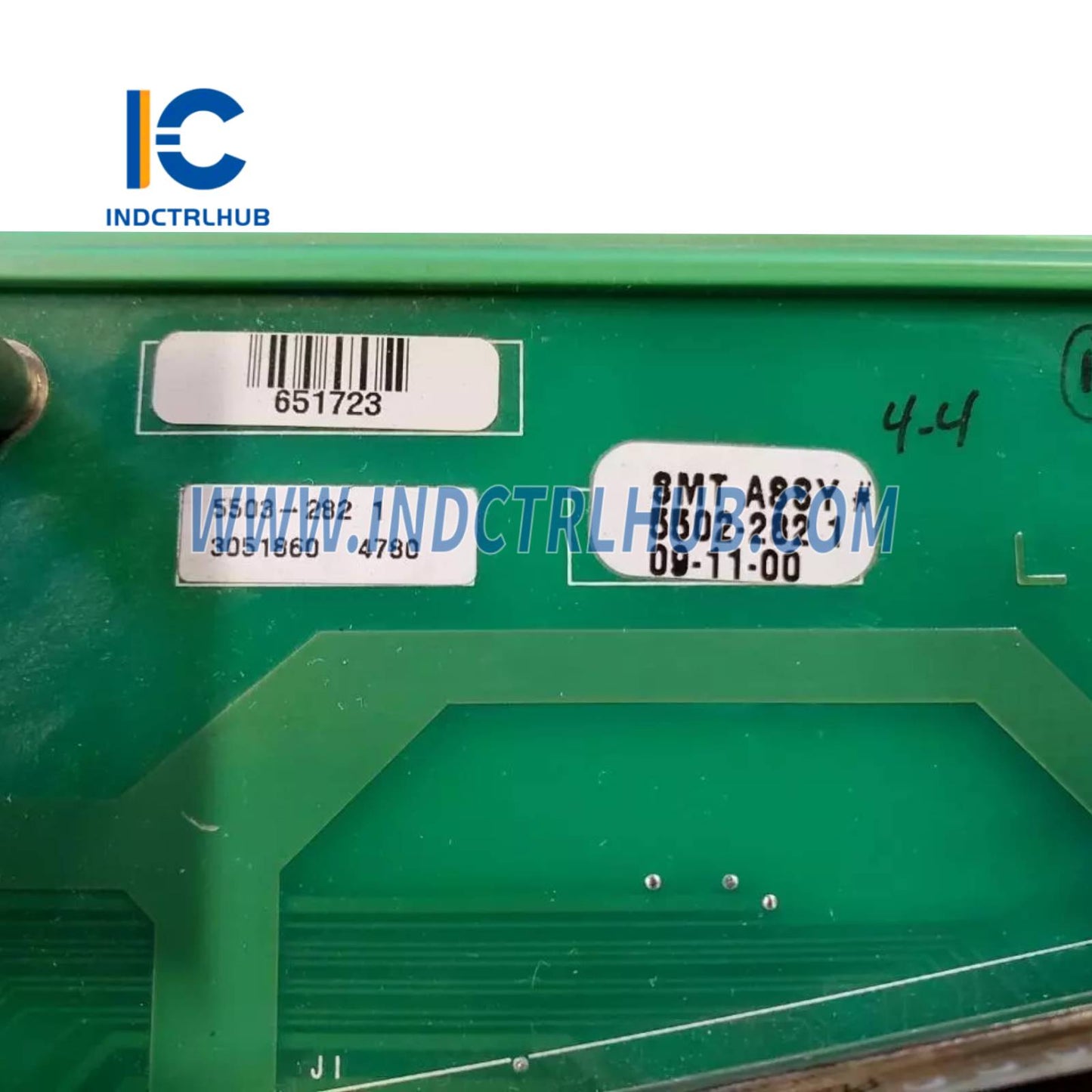

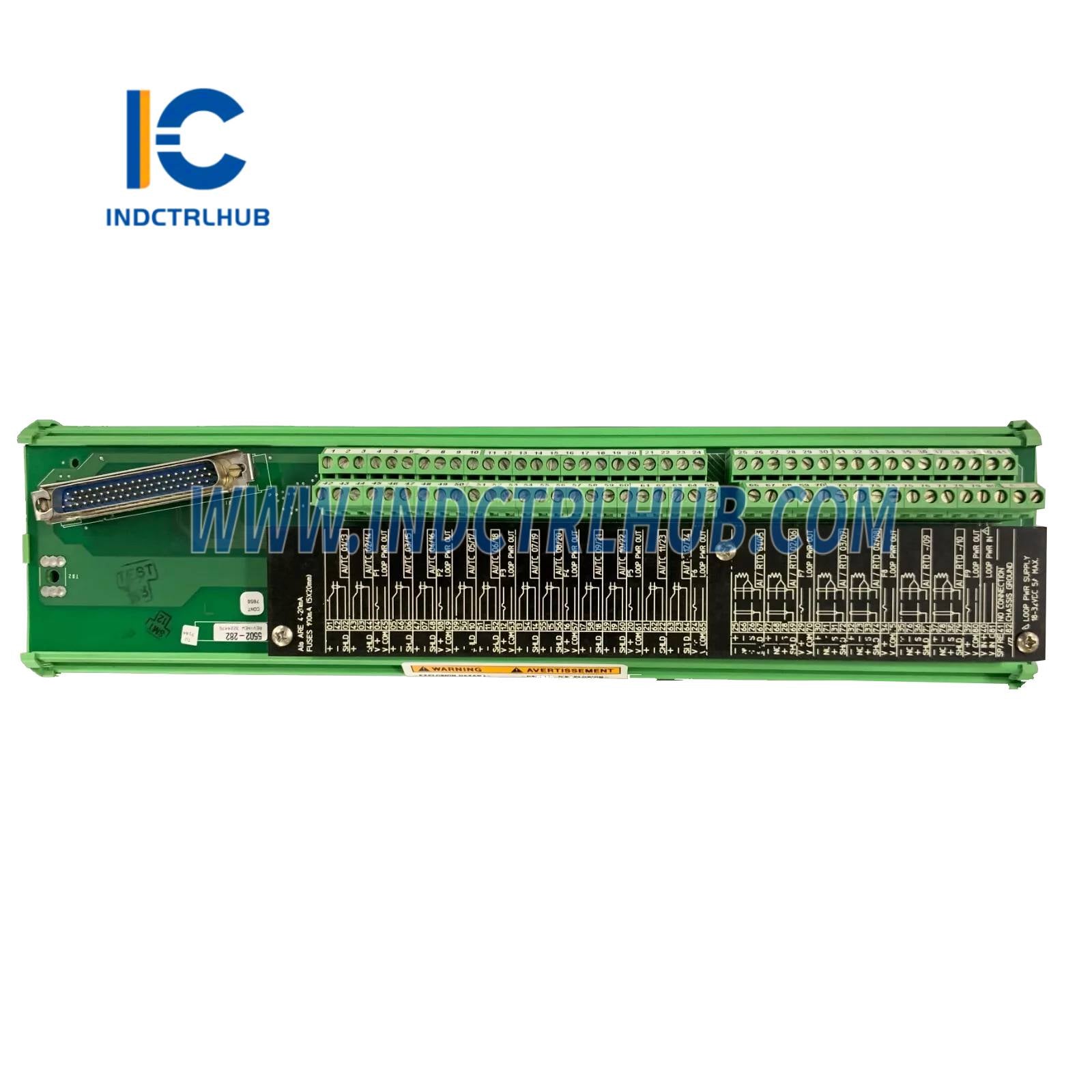

وودوارد 5503-282 وحدة إدخال/إخراج تناظرية MicroNet
نظرة عامة على المنتج
- وحدة Woodward 5503-282 هي وحدة إدخال/إخراج تناظرية MicroNet مصممة للاستخدام في نظام التحكم MicroNet من Woodward، الذي يتحكم في التوربينات الغازية الصناعية، التوربينات البخارية، والضواغط في تطبيقات مثل توليد الطاقة، النفط والغاز، والأنظمة البحرية. توفر هذه الوحدة واجهة إشارات تناظرية عالية الدقة، مما يسمح لنظام MicroNet بمراقبة والتحكم في معلمات مثل الضغط، درجة الحرارة، التدفق، أو موضع الصمام. تتميز بعدة مداخل ومخارج تناظرية للتكامل مع أجهزة الاستشعار، المشغلات، وأجهزة الحقل الأخرى. تم تحسين 5503-282 لجمع البيانات والتحكم في الوقت الحقيقي، مع تشخيصات قوية لتشغيل موثوق في بيئات متطلبة. مقارنة بوحدات المعالجة المركزية MicroNet من Woodward (مثلاً 5501-381)، وحدات تزويد الطاقة (مثلاً 5501-432)، أو وحدات تحكم المولدات (مثلاً EasyGen-3200-5، 8440-2050E)، فإن 5503-282 هو واجهة إدخال/إخراج متخصصة، وليس جهاز تحكم أو طاقة. وهو متميز عن مرحلات الحماية من Woodward (مثلاً XD1G11)، وحدات تحكم موضع السيرفو (مثلاً 8200-226)، وحدات الاتصال (مثلاً SST-ESR2-CLX-RLL)، أنظمة الإثارة (مثلاً DECS-100-B15)، المنظمات الإلكترونية (مثلاً DYN1-10784-003-0-12)، والمشغلات (مثلاً 8408-921).
المواصفات الفنية
- يحتوي 5503-282 على المواصفات التالية بناءً على مصادر الصناعة ووثائق Woodward:
| المواصفة | التفاصيل |
|---|---|
| رقم الطراز/القطعة | 5503-282 |
| الشركة المصنعة | Woodward |
| الوصف | وحدة الإدخال/الإخراج التناظرية MicroNet |
| السلسلة | MicroNet |
| دالة | واجهات إشارات تناظرية للمراقبة والتحكم في أنظمة MicroNet |
| المعالج | ميكروكنترولر مدمج (الهيكلية المحددة غير مفصلة علنًا) |
| الذاكرة | فلاش: 2–4 ميغابايت (لبرامج التشغيل) RAM: 1–2 ميغابايت (لبيانات وقت التشغيل) |
| الشاشة | مؤشرات LED للحالة، نشاط القناة، والأعطال |

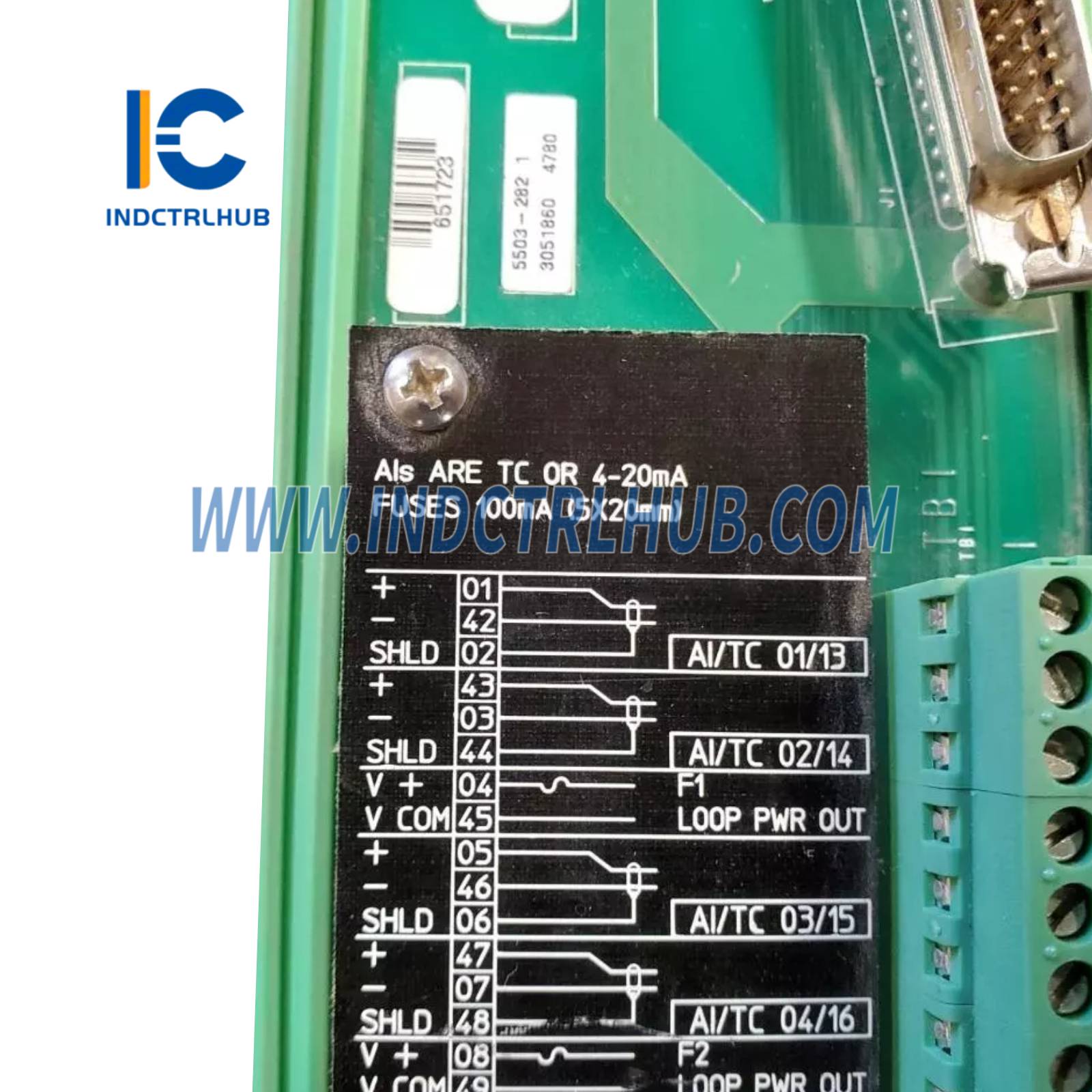

| المدخلات | 16 مدخل تناظري (قابل للتكوين لـ 4–20 مللي أمبير، 0–5 فولت، 0–10 فولت، أو الثرموقبلات/مقاومات درجة الحرارة) الدقة: 16-بت الدقة: ±0.1% من المدى الكامل |
| المخارج | 8 مخارج تناظرية (4–20 مللي أمبير أو 0–10 فولت) الدقة: 12-بت الدقة: ±0.2% من المدى الكامل |
| واجهات الاتصال | ناقل MicroNet المملوك (للاتصال مع وحدة المعالجة المركزية، مثلاً 5501-381 أو 5466-419) |
| الإشارات المدعومة | دوائر التيار (4–20 مللي أمبير)، إشارات الجهد (0–5 فولت، 0–10 فولت)، الثرموقبلات (النوع J، K، T)، مقاومات درجة الحرارة (Pt100، Ni100) |
| الاحتياطية | غير متكرر (تكوينات متكررة ممكنة مع وحدات متعددة) |
| التشخيص | كشف الأعطال (دائرة مفتوحة، دائرة قصيرة، خارج النطاق)، حالة القناة، تسجيل الأحداث (عبر وحدة المعالجة المركزية)، مصابيح الحالة LED |
| التوافق | هيكل MicroNet من Woodward ووحدات المعالجة المركزية (مثلاً، 5501-381، 5466-419)؛ أجهزة الاستشعار والمشغلات (مثلاً، محولات الضغط، مقاييس التدفق، مشغلات Woodward)؛ يتكامل مع أنظمة MicroNet Simplex أو TMR |
| مزود الطاقة | 24 فولت تيار مستمر (مزود عبر هيكل MicroNet، مثلاً، وحدة الطاقة 5501-432) |
| استهلاك الطاقة | تقريبًا 5–10 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع IEC 60068-2-6 مقاوم للصدمات: متوافق مع IEC 60068-2-27 |
| الغلاف | IP20 (مثبت في هيكل MicroNet) |
| الأبعاد | حوالي 305 مم (ارتفاع) × 50 مم (عرض) × 200 مم (عمق) |
| الوزن | تقريبًا 0.8–1.2 كجم |
| التركيب | يتم توصيله في هيكل MicroNet (مخصص للفتحة) |
| الشهادات | شهادات CE و UL و CSA والشهادات البحرية (مثل DNV و ABS و Lloyd’s Register و المعتمدة على التكوين)؛ ATEX/IECEx المنطقة 2 (اختياري) |
