Product Description

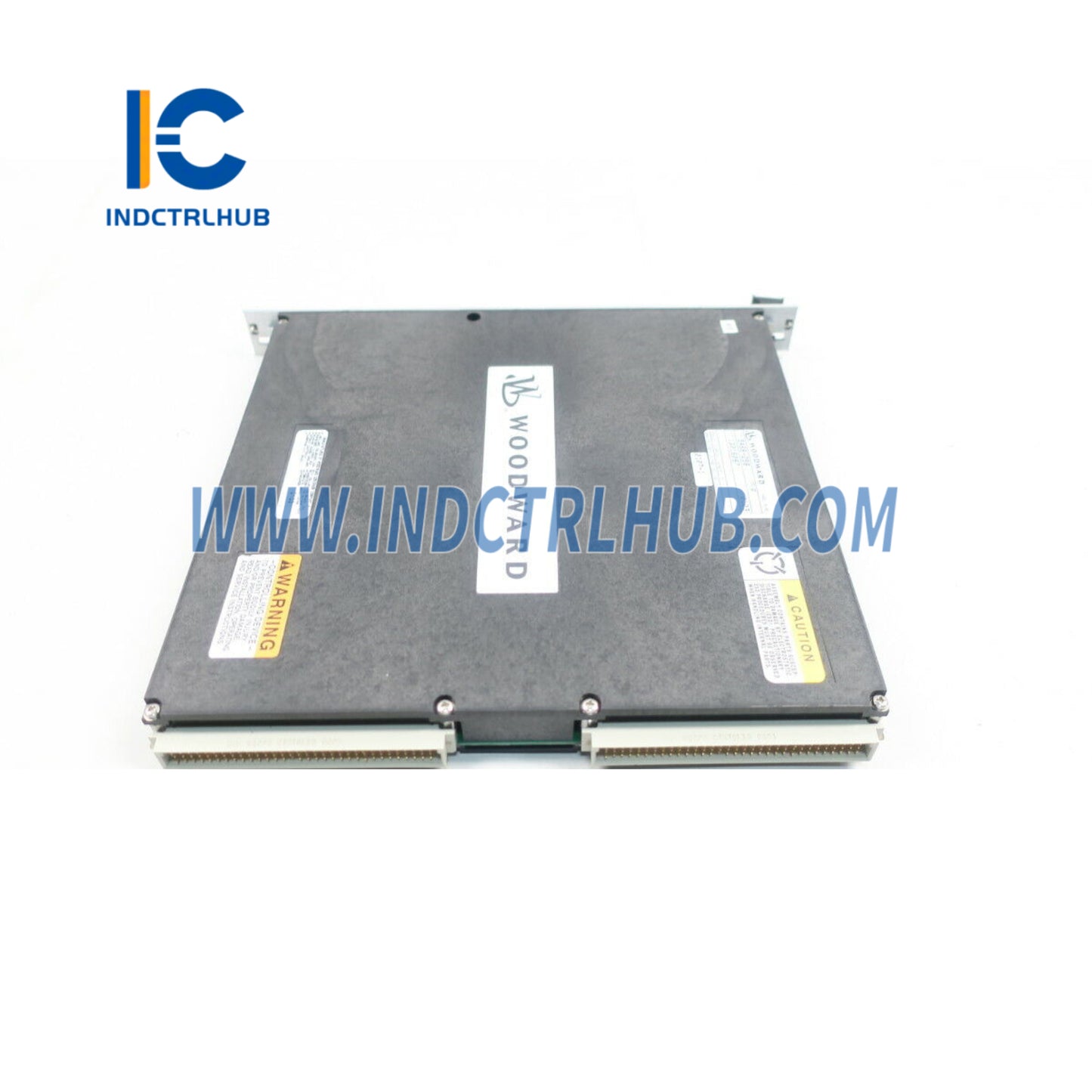

وودوارد 5466-258M وحدة تحكم مايكرو نت سيمبلكس
نظرة عامة على المنتج
- يعد Woodward 5466-258M وحدة تحكم بسيطة مصممة لنظام تحكم MicroNet من Woodward، خصيصًا للتكوينات غير المكررة (بسيطة). تعمل هذه الوحدة كوحدة معالجة مركزية لمنصة MicroNet، تنفذ خوارزميات التحكم وتدير اتصالات الإدخال/الإخراج في التطبيقات الصناعية مثل التوربينات الغازية والبخارية، الضواغط، وأنظمة توليد الطاقة. على عكس وحدات المعالجة المركزية TMR (التكرار الثلاثي)، تم تحسين 5466-258M للتطبيقات التي تتطلب موثوقية عالية دون تكرار أنظمة TMR. يُستخدم عادة في صناعات مثل توليد الطاقة، النفط والغاز، الطيران، والبحرية، ويشتهر بأدائه القوي وتكامله مع نظام تحكم Woodward. يشير اللاحقة "M" على الأرجح إلى تعديل أو نسخة محددة، ربما مع ميزات أو فيرموير محسّن مقارنةً بالنسخة القياسية 5466-258.
المواصفات الفنية
- يحتوي 5466-258M على المواصفات التالية بناءً على مصادر الصناعة ووثائق Woodward:
| المواصفة | تفاصيل |
|---|---|
| رقم الطراز/القطعة | 5466-258M |
| الشركة المصنعة | Woodward |
| الوصف | وحدة تحكم بسيطة لأنظمة تحكم MicroNet |
| السلسلة | MicroNet Simplex |
| دالة | ينفذ خوارزميات التحكم ويدير الإدخال/الإخراج لتطبيقات التحكم البسيطة |
| المعالج | معالج دقيق عالي الأداء (مثل Freescale PowerPC أو ما شابه) |
| الذاكرة | ذاكرة فلاش: 16–32 ميجابايت (للفيرموير والتطبيق) ذاكرة الوصول العشوائي: 64–128 ميجابايت (لبيانات وقت التشغيل) |
| واجهات الاتصال | إيثرنت (منفذ واحد أو مزدوج، 10/100 ميجابت في الثانية)، Modbus TCP/RTU، CANopen، RS-232، RS-485، بروتوكولات Woodward الخاصة |
| الاحتياطية | غير مكرر (تكوين بسيط) |
| واجهة الإدخال/الإخراج | يتصل بوحدات الإدخال/الإخراج MicroNet عبر ناقل داخلي عالي السرعة |
| برنامج التحكم | Woodward GAP (مُبرمج التطبيقات الرسومية)، مجموعة أدوات MicroNet، مساعد التحكم |
| التشخيص | مراقبة صحة المعالج، كشف الأعطال، تسجيل الأحداث (حتى 500 حدث)، مصابيح الحالة LED |
| التوافق | أنظمة Woodward MicroNet Simplex، وحدات الإدخال/الإخراج (مثل 5464-658 إدخال رقمي، 5458-051 إدخال/إخراج تماثلي، 5464-337 مستشعر سرعة)، المشغلات، وأجهزة الطرف الثالث عبر البروتوكولات القياسية |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي، عبر لوحة خلفية هيكل MicroNet) |
| استهلاك الطاقة | تقريبًا 15–25 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع MIL-STD-810 مقاوم للصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (مثبت في هيكل MicroNet، تصنيفات IP أعلى مع الحاويات) |
| الأبعاد | تقريبًا 300 مم (ارتفاع) × 50 مم (عرض) × 150 مم (عمق) |
| الوزن | حوالي 0.6–1.0 كجم |
| التركيب | يتصل بهيكل MicroNet Simplex |
| الشهادات | شهادات CE و UL و CSA و ATEX (للمناطق الخطرة، تعتمد على التكوين)، شهادات بحرية (مثل DNV و ABS) |
