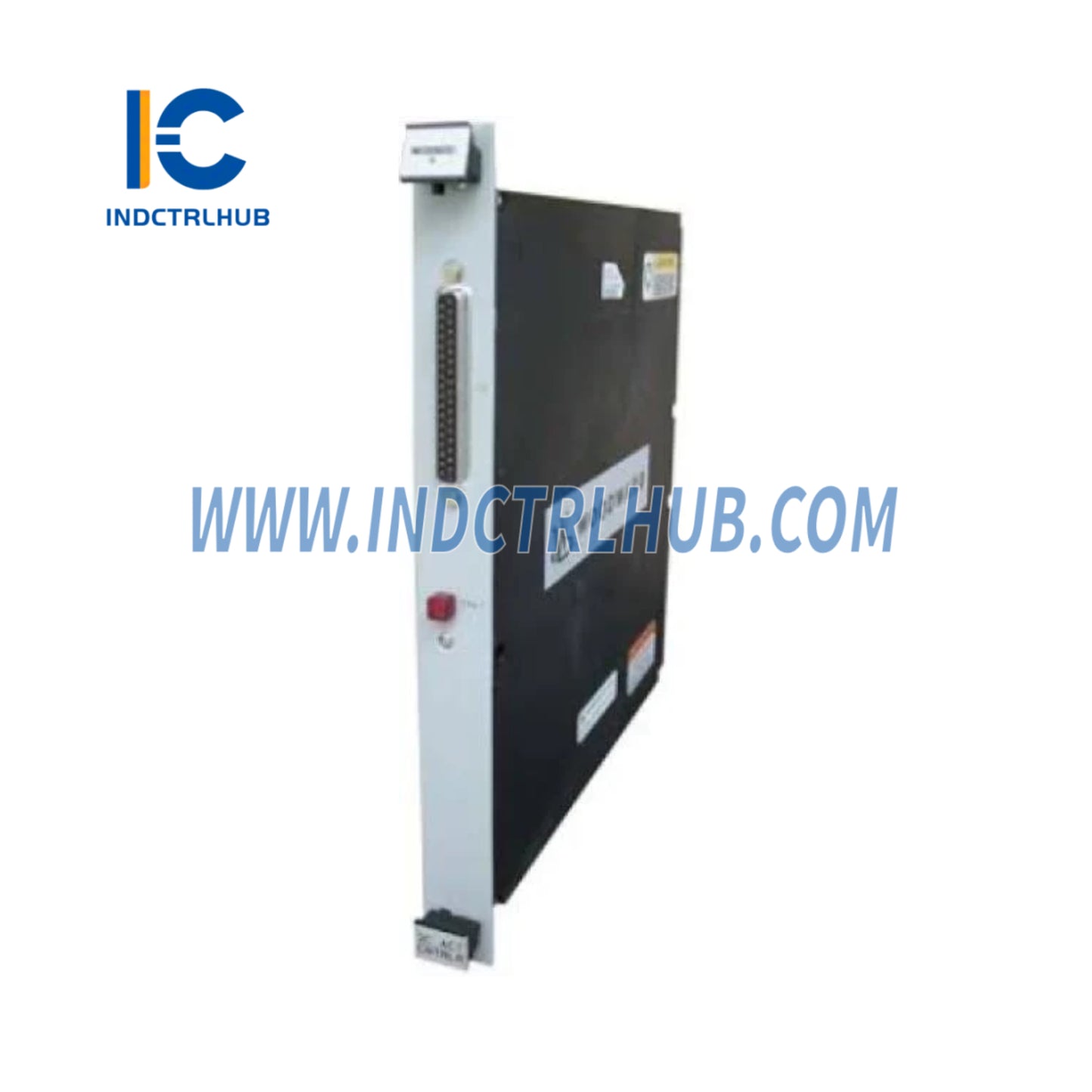

وودوارد 5466-1036 مايكرو نت TMR وحدة CPU5200 المحسنة
نظرة عامة على المنتج
- وودوارد 5466-1036 هو وحدة CPU5200 محسنة مصممة لأنظمة التحكم الثلاثية المعيارية الاحتياطية (TMR) من MicroNet الخاصة بوودوارد. تعمل هذه الوحدة كوحدة المعالجة المركزية لمنصة MicroNet TMR، حيث تنفذ خوارزميات تحكم معقدة، وتدير اتصالات الإدخال/الإخراج، وتضمن التشغيل المقاوم للأخطاء في التطبيقات الصناعية الحرجة مثل التوربينات الغازية والبخارية، والضواغط، وأنظمة توليد الطاقة. توفر هندسة TMR الخاصة بها موثوقية عالية من خلال المعالجة الثلاثية مع تصويت 2 من 3، مما يجعلها مثالية للبيئات التي تتطلب أمانًا عاليًا. يُستخدم 5466-1036 عادة في صناعات مثل توليد الطاقة، النفط والغاز، الطيران، والبحرية، ويُعرف بقوته المعالجة المتقدمة، ذاكرته المحسنة، وتكامله القوي مع نظام التحكم الخاص بوودوارد. وهو نسخة مطورة مقارنةً بالنماذج مثل 5466-1002، 5466-1001، و5466-033، مع احتمال وجود أداء محسن أو ميزات إضافية.
المواصفات الفنية
- يحتوي 5466-1036 على المواصفات التالية بناءً على مصادر الصناعة ووثائق وودوارد:
| المواصفة | تفاصيل |
|---|---|
| رقم الطراز/القطعة | 5466-1036 |
| الشركة المصنعة | Woodward |
| الوصف | وحدة CPU5200 المحسنة لأنظمة التحكم MicroNet TMR |
| السلسلة | MicroNet TMR |
| دالة | ينفذ خوارزميات التحكم، يدير الإدخال/الإخراج، ويضمن التشغيل المقاوم للأخطاء |
| المعالج | معالجات دقيقة عالية الأداء ثلاثية التكرار (مثل Freescale PowerPC QorIQ أو بنية متقدمة مماثلة) |
| الذاكرة | ذاكرة فلاش: 64–128 ميجابايت (للفيرموير والتطبيق) ذاكرة الوصول العشوائي: 256–512 ميجابايت (لبيانات وقت التشغيل) |
| واجهات الاتصال | إيثرنت (منافذ مزدوجة احتياطية، 10/100 ميجابت في الثانية)، مودباص TCP/RTU، CANopen، RS-232، RS-485، بروتوكولات وودوارد الخاصة |
| الاحتياطية | نظام ثلاثي التكرار المعياري (TMR) مع تصويت 2 من 3 لتحمل الأعطال |
| واجهة الإدخال/الإخراج | يتصل بوحدات الإدخال/الإخراج MicroNet TMR عبر ناقل داخلي عالي السرعة |
| برنامج التحكم | Woodward GAP (مُبرمج التطبيقات الرسومية)، مجموعة أدوات MicroNet، مساعد التحكم |
| التشخيص | مراقبة صحة المعالج، كشف الأعطال، كشف التناقضات، تسجيل الأحداث (حتى 1000 حدث)، مصابيح الحالة LED |
| التوافق | أنظمة Woodward MicroNet TMR، وحدات الإدخال/الإخراج (مثل 5464-658 إدخال رقمي، 5458-051 إدخال/إخراج تماثلي، 5464-337 مستشعر سرعة)، المشغلات، وأجهزة الطرف الثالث عبر البروتوكولات القياسية |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي، عبر لوحة خلفية هيكل MicroNet) |
| استهلاك الطاقة | حوالي 25–40 واط |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع MIL-STD-810 مقاوم للصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (مثبت في هيكل MicroNet، تصنيفات IP أعلى مع الحاويات) |
| الأبعاد | تقريبًا 300 مم (ارتفاع) × 50 مم (عرض) × 150 مم (عمق) |
| الوزن | تقريبًا 0.8–1.2 كجم |
| التركيب | يتم توصيله في هيكل MicroNet TMR |
| الشهادات | شهادات CE و UL و CSA و ATEX (للمناطق الخطرة، تعتمد على التكوين)، شهادات بحرية (مثل DNV و ABS) |
