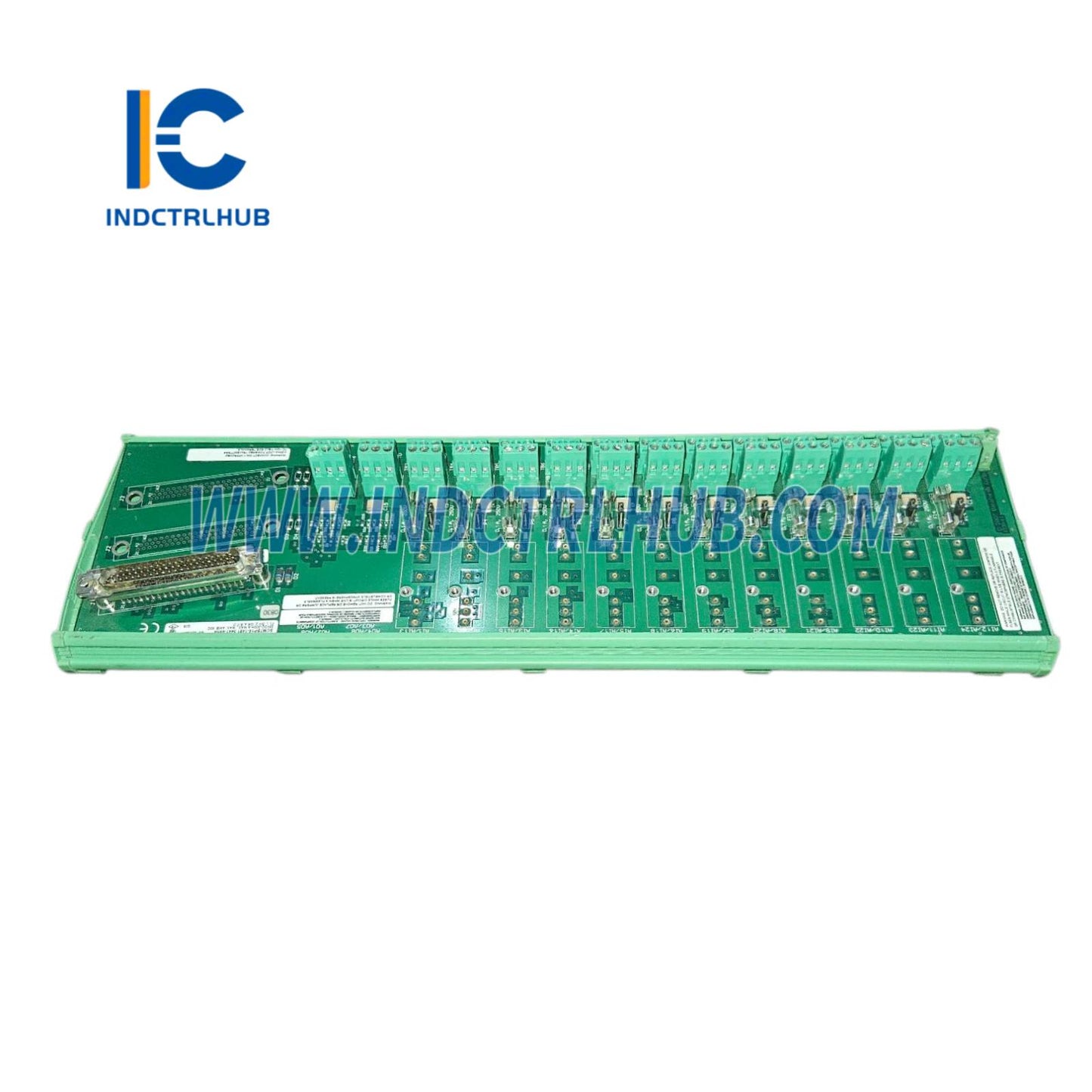

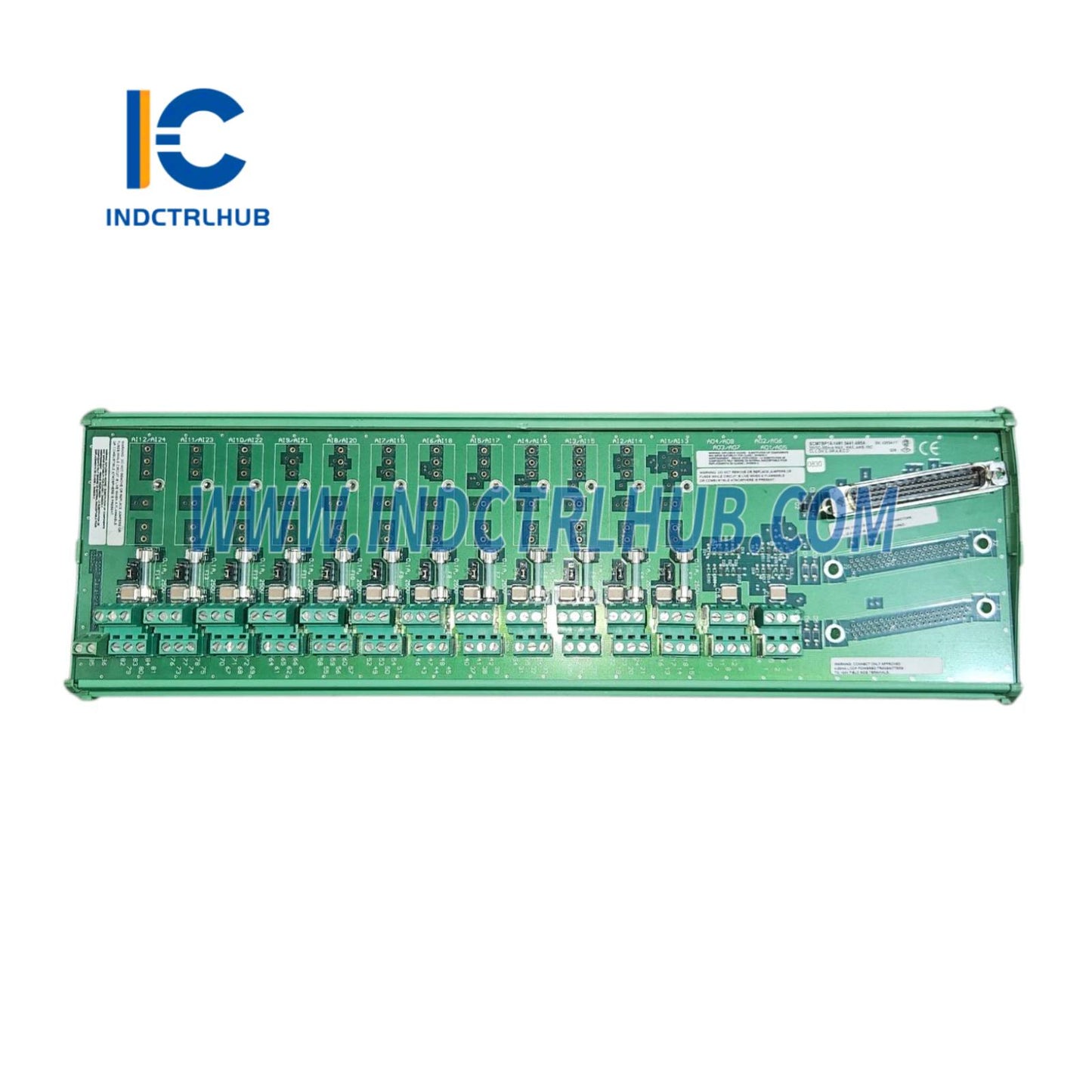

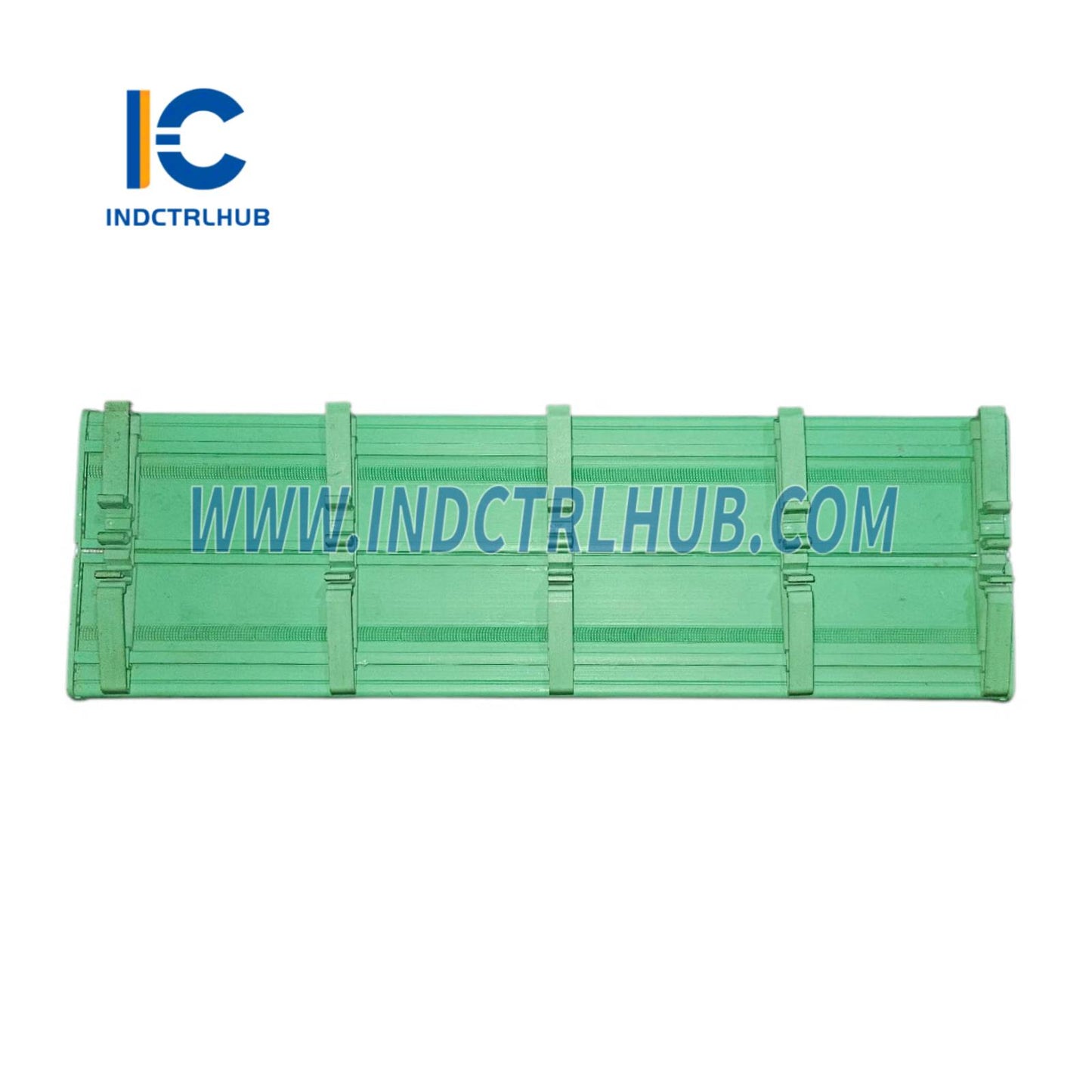

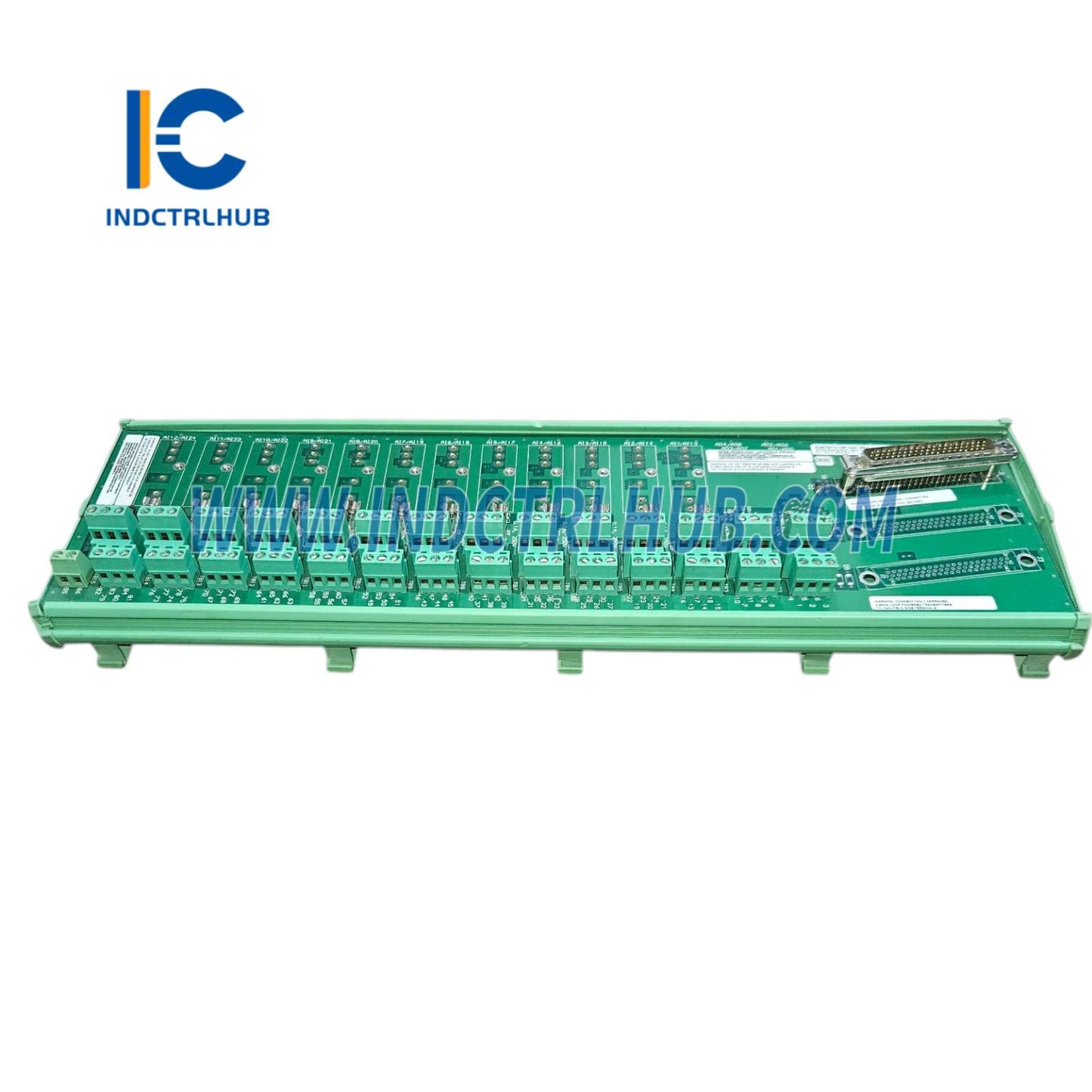

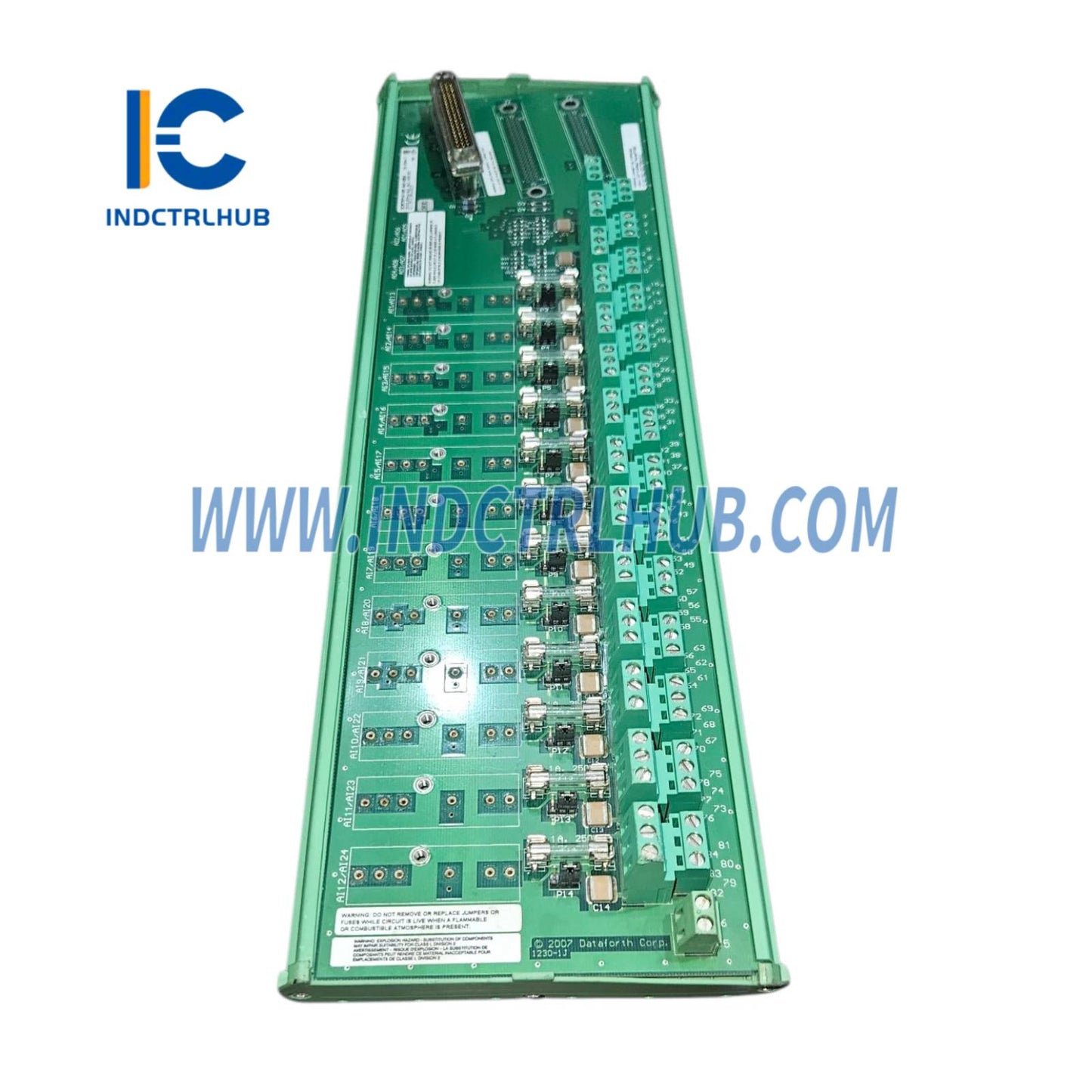

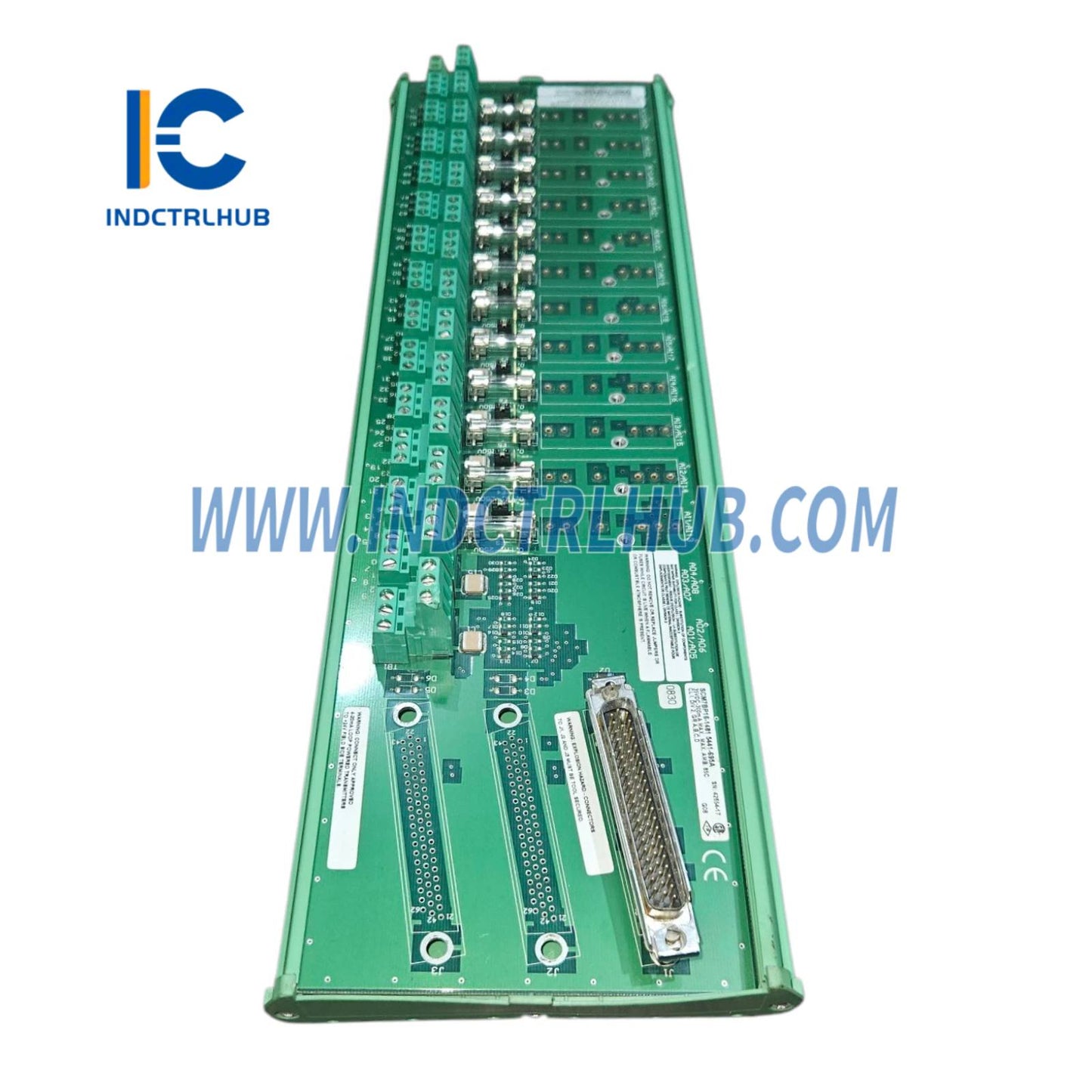

وودوارد 5441-695C مايكرو نت TMR وحدة الإخراج الرقمي
نظرة عامة على المنتج
- وحدة Woodward 5441-695C هي وحدة إخراج رقمي مصممة للاستخدام في أنظمة التحكم الثلاثية المودولية المكررة (TMR) من Woodward MicroNet. توفر هذه الوحدة إشارات إخراج رقمية موثوقة للتحكم في الأجهزة الخارجية مثل المرحلات، والمغناطيسات الكهربائية، والمشغلات في التطبيقات الصناعية الحرجة، بما في ذلك التوربينات الغازية والبخارية، والضواغط، وأنظمة توليد الطاقة. تضمن بنية TMR في الوحدة تشغيلًا مقاومًا للأعطال، مما يجعلها مناسبة للبيئات عالية الموثوقية. تُستخدم عادة في صناعات مثل توليد الطاقة، النفط والغاز، الطيران، والبحرية، وتشتهر بتصميمها المتين وتكاملها السلس مع أنظمة MicroNet TMR.
المواصفات الفنية
- يحتوي 5441-695C على المواصفات التالية بناءً على مصادر الصناعة ووثائق Woodward:
| المواصفة | تفاصيل |
|---|---|
| رقم الطراز/القطعة | 5441-695C |
| الشركة المصنعة | Woodward |
| الوصف | وحدة الإخراج الرقمي لأنظمة التحكم MicroNet TMR |
| السلسلة | MicroNet TMR |
| دالة | يوفر إشارات إخراج رقمية مكررة ثلاث مرات للتحكم في الأجهزة الخارجية |
| قنوات المخرجات | 24 مخرجًا رقميًا (مكررة ثلاث مرات لـ TMR، عادة 8 مخارج مستقلة) |
| نوع المخرج | تتابع أو حالة صلبة (اعتمادًا على التكوين) |
| جهد الإخراج | 24 فولت تيار مستمر اسمي (النطاق: 18–32 فولت تيار مستمر) |
| التيار الناتج | حتى 2 أمبير لكل قناة (اعتمادًا على التكوين والحمل) |
| العزل | مخارج معزولة بصريًا (حتى 1500 فولت) |
| زمن الاستجابة | ≤ 10 مللي ثانية (نموذجي) |
| الاحتياطية | نظام ثلاثي التكرار المعياري (TMR) مع تصويت 2 من 3 لتحمل الأعطال |
| واجهة الاتصال | ناقل MicroNet الداخلي (بروتوكول مملوك) |
| التشخيص | مراقبة حالة الإخراج، كشف الأعطال، كشف التباين، مصابيح الحالة LED |
| التوافق | أنظمة التحكم Woodward MicroNet TMR، متوافقة مع وحدات المعالجة المركزية ووحدات الإدخال/الإخراج MicroNet |
| مزود الطاقة | 18–32 فولت تيار مستمر (عبر لوحة ظهر هيكل MicroNet) |
| استهلاك الطاقة | حوالي 10–20 واط (اعتمادًا على حمل الإخراج) |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع MIL-STD-810 مقاوم للصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (مثبت في هيكل MicroNet، تصنيفات IP أعلى مع الحاويات) |
| الأبعاد | تقريبًا 300 مم (ارتفاع) × 50 مم (عرض) × 150 مم (عمق) |
| الوزن | تقريبًا 0.5–1.0 كجم |
| التركيب | يتم توصيله في هيكل MicroNet TMR |
| الشهادات | شهادات CE و UL و CSA و ATEX (للمناطق الخطرة، تعتمد على التكوين)، شهادات بحرية (مثل DNV و ABS) |
