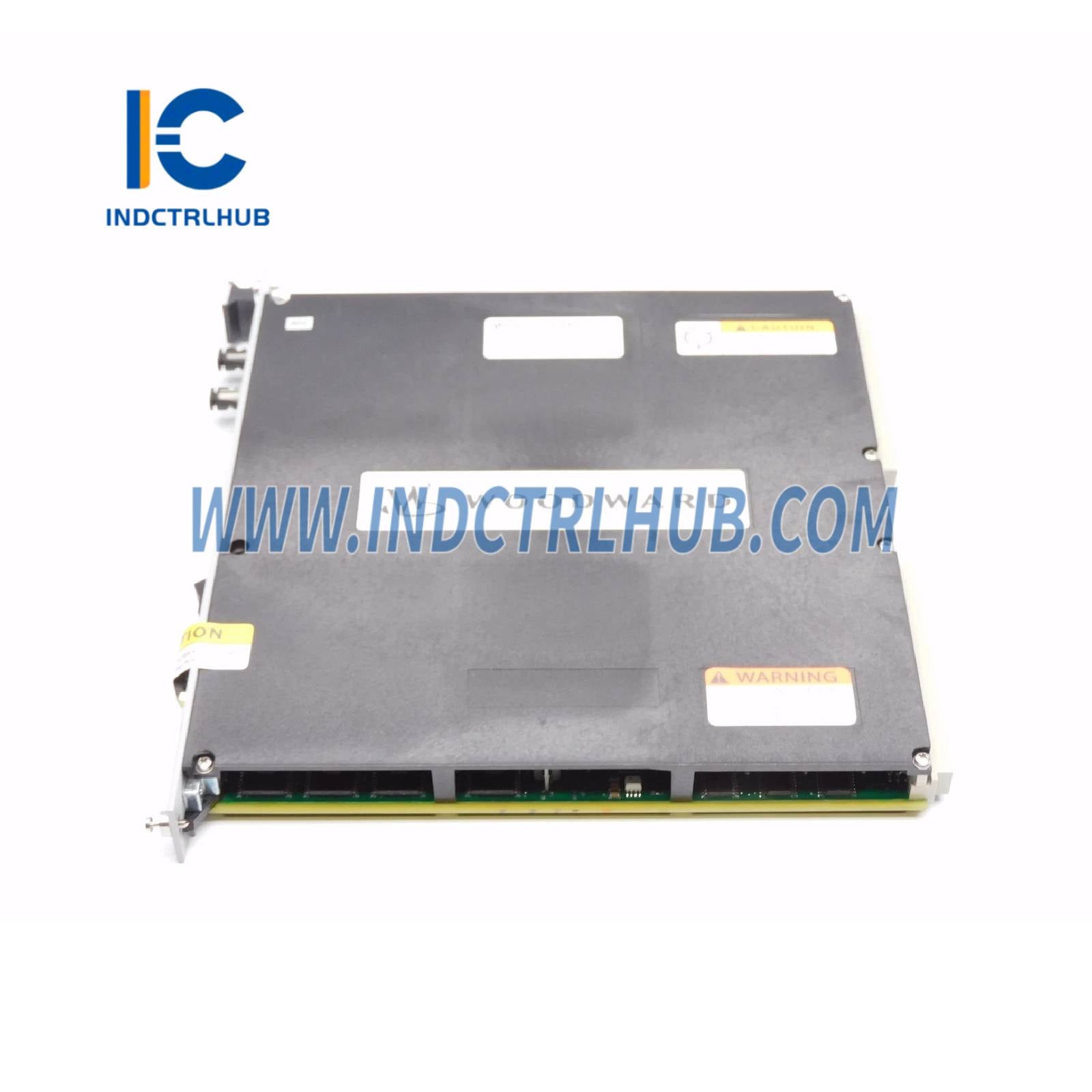

نظام التحكم الرقمي Woodward 5009-421
نظرة عامة على المنتج
- Woodward 5009-421 هو نظام تحكم رقمي مصمم لتوربينات البخار الصناعية، يوفر قدرات متقدمة للتحكم، الحماية، والمراقبة. كجزء من سلسلة Woodward 5009، يُستخدم هذا النظام لتنظيم سرعة التوربين، الحمل، والمعلمات التشغيلية الأخرى، مما يضمن الأداء الأمثل والسلامة. يُستخدم عادة في توليد الطاقة، النفط والغاز، البتروكيماويات، وتطبيقات العمليات الصناعية، خصوصًا لتوربينات البخار ذات القيادة الميكانيكية وتوربينات المولد. يشتهر 5009-421 بموثوقيته، تكوينه المرن، وتصميمه المتين، وهو مناسب لكل من التركيبات الجديدة وترقيات أنظمة التحكم القديمة.
المواصفات الفنية
- يحتوي 5009-421 على المواصفات التالية بناءً على مصادر الصناعة ووثائق Woodward:
| المواصفة | تفاصيل |
|---|---|

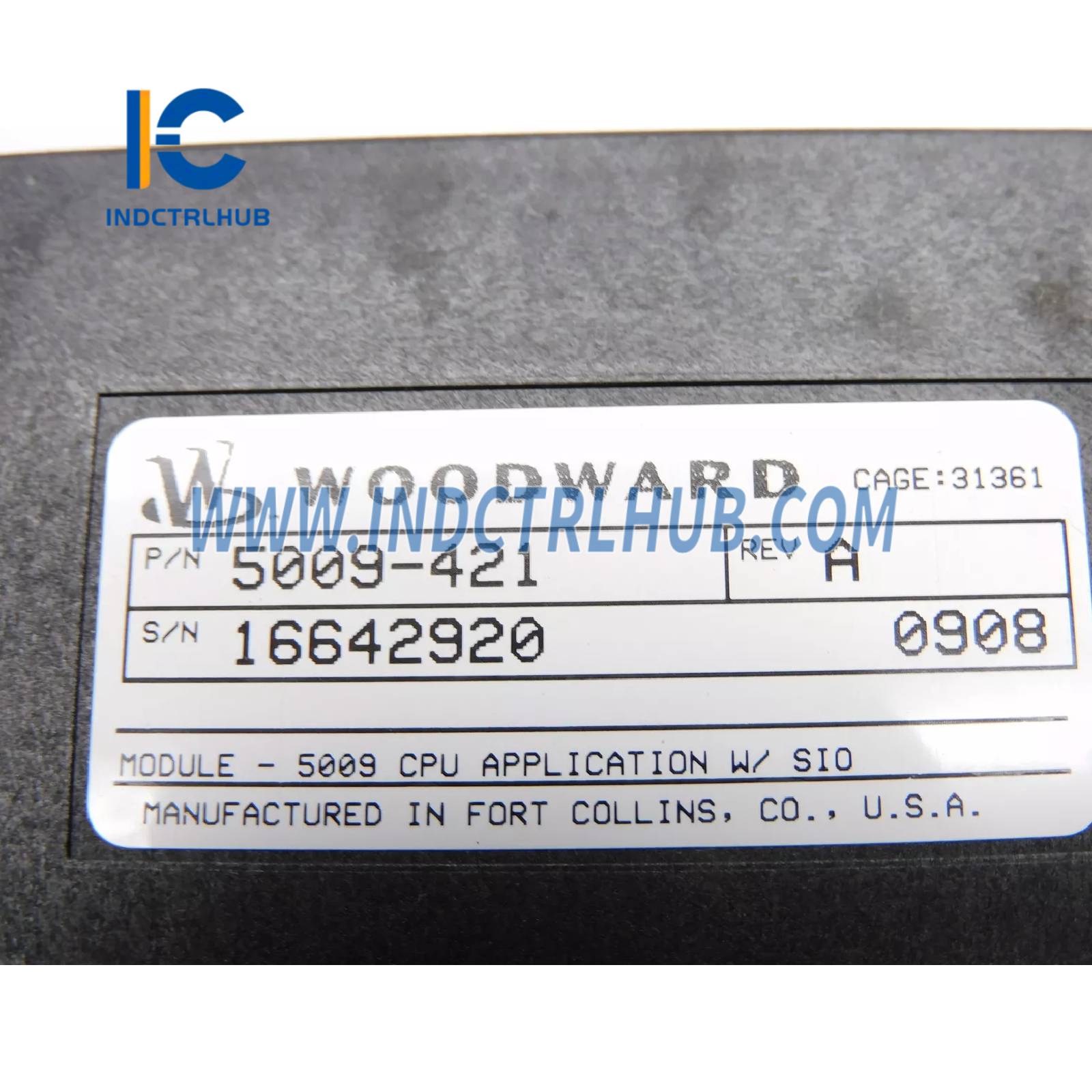

| رقم الطراز/القطعة | 5009-421 |
| الشركة المصنعة | Woodward |
| الوصف | نظام التحكم الرقمي لتوربينات البخار |
| السلسلة | 5009 |
| دالة | يتحكم في سرعة توربين البخار، الحمل، الاستخراج، والحماية |
| إشارات الإدخال | تماثلي: 4–20 مللي أمبير، 0–5 فولت، الثرموقبلات، RTDs (لمعلمات العملية) رقمي: مداخل ثنائية (مثل بدء/إيقاف، إشارات الفصل) السرعة: التقاط مغناطيسي (MPU) أو حساسات القرب (حتى 4 مداخل سرعة) |
| إشارات الإخراج | تماثلي: 4–20 مللي أمبير (لمشغلات الصمامات، المنظمات) رقمي: مخرجات مرحل للإنذارات، الإيقاف، أو الحالة PWM: للتحكم الدقيق في المشغل |
| سعة الإدخال/الإخراج | قابل للتكوين، عادة 16–32 مدخل تماثلي، 8–16 مخرج تماثلي، 32–64 مدخل/مخرج رقمي |
| أوضاع التحكم | التحكم في السرعة، التحكم في الحمل، التحكم في ضغط الاستخراج/الإدخال، التحكم المتزامن/التناقص، التحكم المتسلسل |
| واجهات الاتصال | RS-232، RS-485، Modbus RTU، إيثرنت (اختياري)، بروتوكولات Woodward الخاصة |
| الاحتياطية | تكوين اختياري ثلاثي التكرار (TMR) للتطبيقات الحرجة |
| البرمجيات | مساعد التحكم Woodward، GAP (مُبرمج التطبيقات الرسومية) للبرمجة والتكوين |
| التشخيص | حماية من السرعة الزائدة، كشف أعطال الصمامات، تسجيل الأحداث، المراقبة في الوقت الحقيقي، مخرجات الإنذار |
| التوافق | مشغلات Woodward (مثل TG-17E، CPC-II)، توربينات البخار، وأجهزة الطرف الثالث عبر البروتوكولات القياسية |
| مزود الطاقة | 18–32 فولت تيار مستمر (24 فولت تيار مستمر اسمي، يدعم مدخلات طاقة زائدة) |
| استهلاك الطاقة | حوالي 30–60 واط (حسب التكوين وحمل الإدخال/الإخراج) |
| المواصفات البيئية | درجة حرارة التشغيل: -40°C إلى +70°C (-40°F إلى +158°F) درجة حرارة التخزين: -40°C إلى +85°C (-40°F إلى +185°F) الرطوبة النسبية: 5% إلى 95% بدون تكاثف مقاوم للاهتزاز: متوافق مع MIL-STD-810 مقاوم للصدمات: متوافق مع MIL-STD-810 |
| الغلاف | IP20 (مثبت في خزانة التحكم، تصنيفات IP أعلى مع الأغطية) |
| الأبعاد | حوالي 350 مم (ارتفاع) × 250 مم (عرض) × 150 مم (عمق) (يعتمد على الهيكل) |
| الوزن | حوالي 3.0–5.0 كجم (حسب التكوين) |
| التركيب | تركيب على رف أو لوحة (يعتمد على الهيكل) |
| الشهادات | شهادات CE و UL و CSA و ATEX (للمناطق الخطرة، تعتمد على التكوين)، شهادات بحرية (مثل DNV و ABS) |
