سيمنس 6ES7412-5HK06-0AB0 وحدة المعالجة المركزية 412-5H S7-400

Manufacturer: Siemens
Product No.: 6ES7412-5HK06-0AB0
Condition:1000 في المخزون
Product Type: وحدات المعالجة المركزية PLC
Product Origin: 4019169151917
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

كمية

دعم على مدار الساعة طوال أيام الأسبوع
إرجاع خلال 30 يومًا
الشحن السريع

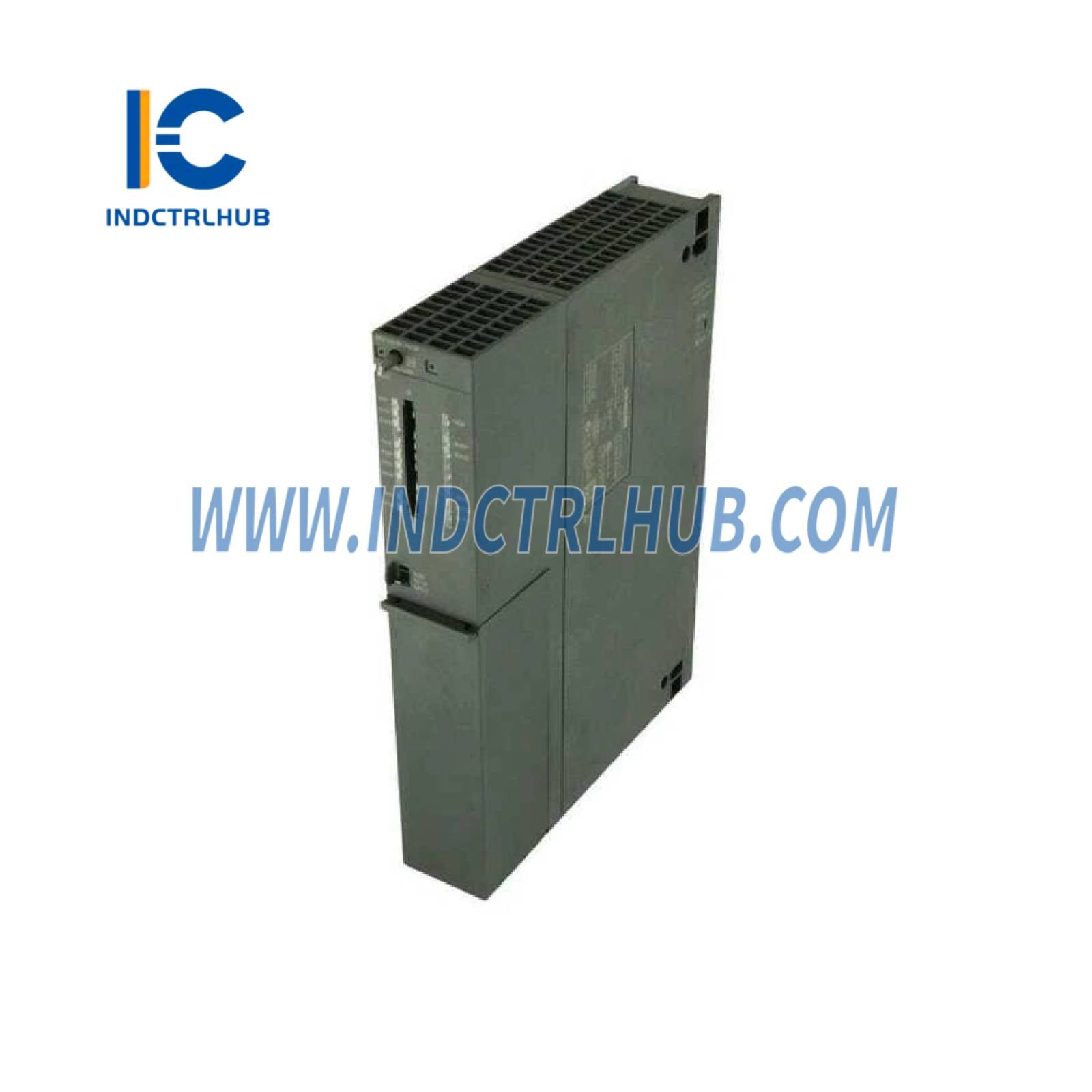

Siemens 6ES7412-5HK06-0AB0 CPU 412-5H

وحدة معالجة مركزية احتياطية عالية التوفر لأنظمة SIMATIC S7-400H المقاومة للأخطاء

يعد Siemens 6ES7412-5HK06-0AB0 معالجًا قويًا احتياطيًا مصممًا لأنظمة S7-400H الحرجة التي تتطلب عدم توقف. يوفر هذا المعالج CPU 412-5H تحكمًا حتميًا مع تحويل تلقائي عند الفشل، مما يضمن التشغيل المستمر في الصناعات التي تهم فيها كل ثانية من وقت التشغيل.

🛡️ لماذا تعتبر وحدات المعالجة المركزية الاحتياطية مهمة

في البنية التحتية الحرجة—محطات الطاقة، مصافي النفط، إنتاج الأدوية—يمكن أن يكلف فشل معالج واحد ملايين. يوفر المعالج CPU 412-5H:

✅ التحويل التلقائي عند الفشل – تبديل سلس في <100ms دون انقطاع العملية
✅ إمكانية التبديل الساخن – استبدال المعالج المعطل أثناء التشغيل دون إيقاف الإنتاج
✅ تشغيل متزامن – معالجان يعملان على برامج متطابقة مع نسخ بيانات مستمرة
✅ مراقبة تشخيصية – فحوصات صحية في الوقت الحقيقي تكشف المشكلات قبل حدوث الأعطال
✅ موثوقية مثبتة – MTBF >200,000 ساعة في بيئات صناعية قاسية

📊 المواصفات الفنية

رقم الطلب	6ES7412-5HK06-0AB0
نوع وحدة المعالجة المركزية	CPU 412-5H (نظام H التكراري)
ذاكرة العمل	1.4 ميجابايت (700 كيلوبايت برنامج + 700 كيلوبايت بيانات)
ذاكرة التحميل	20 ميجابايت (يتطلب بطاقة ذاكرة)
سرعة المعالجة	0.1 مللي ثانية لكل 1000 تعليمات (عمليات بت)
سعة الدخل/الخرج	حد أقصى 65,536 دخل/خرج رقمي + 4,096 دخل/خرج تماثلي
نوع التكرار	الاستعداد الساخن مع التبديل التلقائي عند الفشل
زمن التبديل	<100 مللي ثانية (نقل بدون انقطاع)
الاتصال	MPI، Profibus DP، إيثرنت (عبر وحدات CP)
عدادات/مؤقتات	2,048 عداد S7، 2,048 مؤقت S7
كتل البيانات	حد أقصى 8,192 قاعدة بيانات
جهد التشغيل	تيار مستمر 24 فولت (نطاق 19.2-28.8 فولت)
استهلاك الطاقة	عادةً 8 واط
درجة حرارة التشغيل	0°C إلى +60°C (تركيب أفقي)
الشهادات	CE, UL, cULus, FM, ATEX, IECEx, SIL 3
الأبعاد (العرض×الارتفاع×العمق)	50مم × 290مم × 219مم
الوزن	تقريباً 650 جرام

⚡ مقارنة الأداء

الميزة	CPU 412-5H (هذا المنتج)	CPU 414-5H	CPU 417-5H
ذاكرة العمل	1.4 ميغابايت	4 ميجابايت	30 ميغابايت
سرعة المعالجة	0.1 مللي ثانية/1000 تعليمات	0.05 مللي ثانية/1000 تعليمات	0.02 مللي ثانية/1000 تعليمة
أقصى نقاط إدخال/إخراج	65,536 DI + 4,096 AI	65,536 DI + 8,192 AI	65,536 DI + 8,192 AI
كتل البيانات	8,192	16,384	16,384
الأفضل لـ	تعقيد متوسط، حساس للتكلفة	أنظمة كبيرة، عدد إدخال/إخراج عالي	خوارزميات معقدة، أداء أقصى
السعر النموذجي	💰💰 متوسط	💰💰💰 مرتفع	💰💰💰💰 مميز

💡 دليل الاختيار: اختر وحدة المعالجة المركزية 412-5H للأنظمة المتوسطة الحجم ذات التكرار (حتى 2000 نقطة إدخال/إخراج) حيث تكون التكلفة فعالة. قم بالترقية إلى CPU 414-5H أو 417-5H للأنظمة الأكبر أو لمتطلبات المعالجة الأسرع.

🔄 كيف تعمل التكرارية في نظام H

هيكلية النظام

وحدتا معالجة مركزية: وحدتا CPU 412-5H متطابقتان مركبتان في الفتحات 2 و3 من رف UR2-H
الطاقة الزائدة: مزودا طاقة PS 407 (10A أو 20A) لتوفير تكرار كامل للطاقة
رابط الألياف البصرية: مزامنة عالية السرعة عبر كابلات الألياف البصرية بين وحدات المعالجة المركزية
وحدات التحويل: وحدات إدخال/إخراج زائدة مع قدرة التحويل التلقائي

تسلسل التحويل الاحتياطي

العمل الطبيعي: كلا وحدتي المعالجة المركزية تشغلان برامج متطابقة، وحدة المعالجة المركزية الأساسية تتحكم في الإدخال/الإخراج
كشف الأعطال: وحدة المعالجة المركزية الاحتياطية تكتشف فشل وحدة المعالجة المركزية الأساسية عبر مؤقت المراقبة
التحويل التلقائي: وحدة المعالجة المركزية الاحتياطية تتولى التحكم في أقل من 100 مللي ثانية
استمرارية العملية: لا فقدان للبيانات، لا انقطاع للعملية، انتقال سلس
إشعار الإنذار: STEP 7 ينبه المشغلين لاستبدال وحدة المعالجة المركزية المعطلة
الاستبدال الساخن: استبدال وحدة المعالجة المركزية المعطلة بينما يستمر النظام في العمل

🏭 التطبيقات الحرجة للمهمة

توليد وتوزيع الطاقة
التحكم في منظمات التوربينات، إدارة الغلايات، ومزامنة الشبكة في محطات الفحم، الغاز، النووية، والطاقة المتجددة. التكرار يضمن استمرار إمداد الطاقة لملايين العملاء.

معالجة النفط والغاز
إدارة منصات البحر، المصافي، وأنظمة التحكم في خطوط الأنابيب حيث يمكن أن يتسبب التوقف في كوارث بيئية وخسائر إنتاجية تتجاوز 1 مليون دولار في الساعة.

تصنيع الأدوية
الحفاظ على التحكم في الدُفعات المتوافق مع GMP وأنظمة بيئة الغرف النظيفة. الامتثال لـ FDA 21 CFR الجزء 11 مع سجلات التدقيق والتوقيعات الإلكترونية.

معالجة المياه ومياه الصرف الصحي
ضمان التشغيل المستمر لمحطات المعالجة البلدية التي تخدم ملايين السكان. يمنع التكرار انقطاعات الخدمة والمخالفات التنظيمية.

المعالجة الكيميائية
تحكم في التفاعلات الطاردة للحرارة، وأعمدة التقطير، والتعامل مع المواد الخطرة في بيئات ATEX/IECEx المنطقة 1.

🛠️ متطلبات التثبيت

المتطلبات المسبقة للأجهزة

✓ رف S7-400 UR2-H (6ES7400-2JA00-0AA0) – رف مقسم بـ 18 فتحة لوحدات المعالجة المركزية المكررة
✓ مزودا طاقة PS 407 (10A أو 20A) – تكوين طاقة مكررة
✓ كابلات الألياف البصرية – لمزامنة وحدة المعالجة المركزية مع الأخرى (يتم الطلب بشكل منفصل)
✓ بطاقة الذاكرة – 64 ميجابايت أو أكبر لذاكرة التحميل (6ES7952-1KY00-0AA0)
✓ وحدات الإدخال/الإخراج المكررة – SM 421/422/431/432 مع قدرة التبديل

متطلبات البرامج

✓ STEP 7 V5.5 أو أعلى (TIA Portal غير مدعوم لـ S7-400H)
✓ حزمة برامج S7-400H – لتكوين التكرار
✓ جهاز البرمجة – PG/PC مع واجهة MPI أو Profibus

خطوات التكوين

ركب كلتا وحدتي المعالجة المركزية في الفتحات 2 و3 من رف UR2-H
وصل كابلات الألياف البصرية للمزامنة بين وحدات المعالجة المركزية
أدخل بطاقات الذاكرة في كلتا وحدتي المعالجة المركزية
قم بتكوين معلمات نظام H في STEP 7 (إقران وحدة المعالجة المركزية، وضع المزامنة)
قم بتنزيل البرنامج إلى كلا وحدتي المعالجة المركزية في نفس الوقت
تحقق من حالة التزامن عبر مصابيح LED التشخيصية
اختبر التحويل التلقائي بإزالة وحدة المعالجة المركزية الأساسية (يتولى الاحتياطي المهمة)

🔍 مؤشرات LED والتشخيص

مصباح LED	اللون	المعنى
SF	أحمر	خطأ في النظام (خطأ في الأجهزة، بطاقة الذاكرة مفقودة)
BF	أحمر	خطأ في الناقل (خطأ في الاتصال مع وحدات الإدخال/الإخراج)
MAINT	أصفر	الصيانة مطلوبة (البطارية منخفضة، تحديث البرنامج الثابت مطلوب)
REDF	أحمر	خطأ في التكرار (خطأ في المزامنة، فشل وحدة المعالجة الشريكة)
تشغيل	أخضر	وحدة المعالجة المركزية في وضع التشغيل (تشغيل عادي)
توقف	أصفر	وحدة المعالجة المركزية في وضع التوقف (البرنامج متوقف)
الرئيسي	أخضر	هذه وحدة المعالجة المركزية رئيسية (تتحكم في الإدخال/الإخراج)
في وضع الاستعداد	أخضر	هذه وحدة المعالجة المركزية في وضع الاستعداد (جاهزة للتبديل)

⚖️ نظام H مقابل S7-400 القياسي

الميزة	S7-400H (هذه وحدة المعالجة المركزية)	S7-400 القياسي
التكرار	✅ وحدتا معالجة مركزية مع التبديل التلقائي	❌ وحدة معالجة مركزية واحدة (بدون تكرار)
مخاطر التوقف	قريب من الصفر (قابل للتبديل الساخن)	مرتفع (يتطلب إيقاف التشغيل لاستبدال وحدة CPU)
زمن التبديل	<100 مللي ثانية (بدون انقطاع)	غير متوفر (يتطلب إعادة تشغيل يدوية)
تكلفة النظام	💰💰💰💰 مرتفع (2× وحدات CPU، رف خاص)	💰💰 قياسي
التعقيد	مرتفع (يتطلب تكوين نظام H)	منخفض (برمجة قياسية)
الأفضل لـ	حرجة للمهام، تشغيل 24/7	الأتمتة العامة، وقت توقف مقبول

🛡️ ضمان الأصالة

⚠️ مخاطر المعالجات المزيفة

وحدات S7-400H غير الأصلية يمكن أن تسبب فشلاً كارثياً:

🔥 فشل التبديل غير الموثوق يؤدي إلى إيقاف غير مخطط له
💥 تلف البيانات أثناء المزامنة
⚡ برنامج ثابت غير متوافق يسبب تعطل النظام
🚫 شهادات السلامة الملغاة (SIL 3، ATEX)
⚖️ عدم الامتثال التنظيمي والمسؤولية القانونية

✅ ضمان مركز التحكم الصناعي

🔒 سيمنز أصلية 100% – مختومة من المصنع مع ملصقات هولوغرافية
📜 تتبع كامل – أرقام تسلسلية وتواريخ التصنيع
🌍 موزع معتمد – تحقق في Siemens Industry Mall
🛡️ ضمان لمدة 24 شهرًا – ضمان الشركة المصنعة العالمية
📦 حماية ESD – التغليف المضاد للكهرباء الساكنة يمنع التلف
📞 الدعم الفني – مساعدة في تكوين نظام H

📦 محتويات العبوة

1× وحدة Siemens 6ES7412-5HK06-0AB0 CPU 412-5H
بطارية احتياطية مدمجة (ليثيوم، قابلة للاستبدال)
توثيق المنتج وشهادة المطابقة

غير مشمول: بطاقة الذاكرة، كابلات الألياف البصرية، رف UR2-H، ومزودات الطاقة الاحتياطية يجب طلبها بشكل منفصل.

🔗 المكونات المطلوبة

وحدة المعالجة المركزية الثانية: 6ES7412-5HK06-0AB0 (مطابقة للاحتياطية)
رف UR2-H: 6ES7400-2JA00-0AA0 (رف مقسم بـ 18 فتحة)
مصادر الطاقة: 2× PS 407 (6ES7407-0KR02-0AA0، 20 أمبير)
بطاقة الذاكرة: 6ES7952-1KY00-0AA0 (64 ميجابايت)
كابلات الألياف البصرية: لمزامنة وحدة المعالجة المركزية (اطلب حسب الطول)

🤝 الدعم الفني

📧 استشارة تصميم نظام H – أرسل لنا متطلباتك عبر البريد الإلكتروني لمراجعة هندسة النظام
📚 مكتبة الوثائق – كتيبات STEP 7، أدلة التكوين، إجراءات اختبار التبديل التلقائي
🎓 موارد التدريب – دروس برمجة واستكشاف أخطاء S7-400H وإصلاحها
🔧 مساعدة في التشغيل – دعم عن بُعد لبدء التشغيل الأولي واختبار التبديل التلقائي
🔄 إرجاع خلال 30 يومًا – وحدات CPU غير مستخدمة في عبوتها الأصلية

❓ الأسئلة الشائعة

س: هل يمكنني استخدام هذه الوحدة في نظام S7-400 غير احتياطي؟
ج: لا، وحدة CPU 412-5H تتطلب رف UR2-H وتكوين احتياطي. للأنظمة القياسية، استخدم وحدة CPU 412-2 (6ES7412-2XK07-0AB0).

س: ماذا يحدث إذا فشلت كلتا وحدتي المعالجة المركزية في نفس الوقت؟
ج: نادر جدًا (الاحتمالية <0.001%). يدخل النظام في وضع إيقاف آمن. استخدم مصادر طاقة احتياطية لمنع الأعطال الناتجة عن سبب مشترك.

س: هل يمكنني خلط وحدة CPU 412-5H مع وحدة CPU 414-5H في نفس الرف؟
ج: لا، يجب أن تكون كلتا وحدتي المعالجة المركزية متطابقتين (نفس رقم الطلب وإصدار البرنامج الثابت) للمزامنة الصحيحة.

س: كم مرة يجب أن أستبدل بطارية النسخ الاحتياطي؟
ج: عادةً كل 2-5 سنوات. يعرض STEP 7 حالة البطارية. استبدلها خلال نوافذ الصيانة المجدولة.

س: هل يدعم TIA Portal برمجة S7-400H؟
ج: لا، S7-400H يتطلب STEP 7 V5.x (الكلاسيكي). يدعم TIA Portal فقط أنظمة S7-1500R الاحتياطية.
