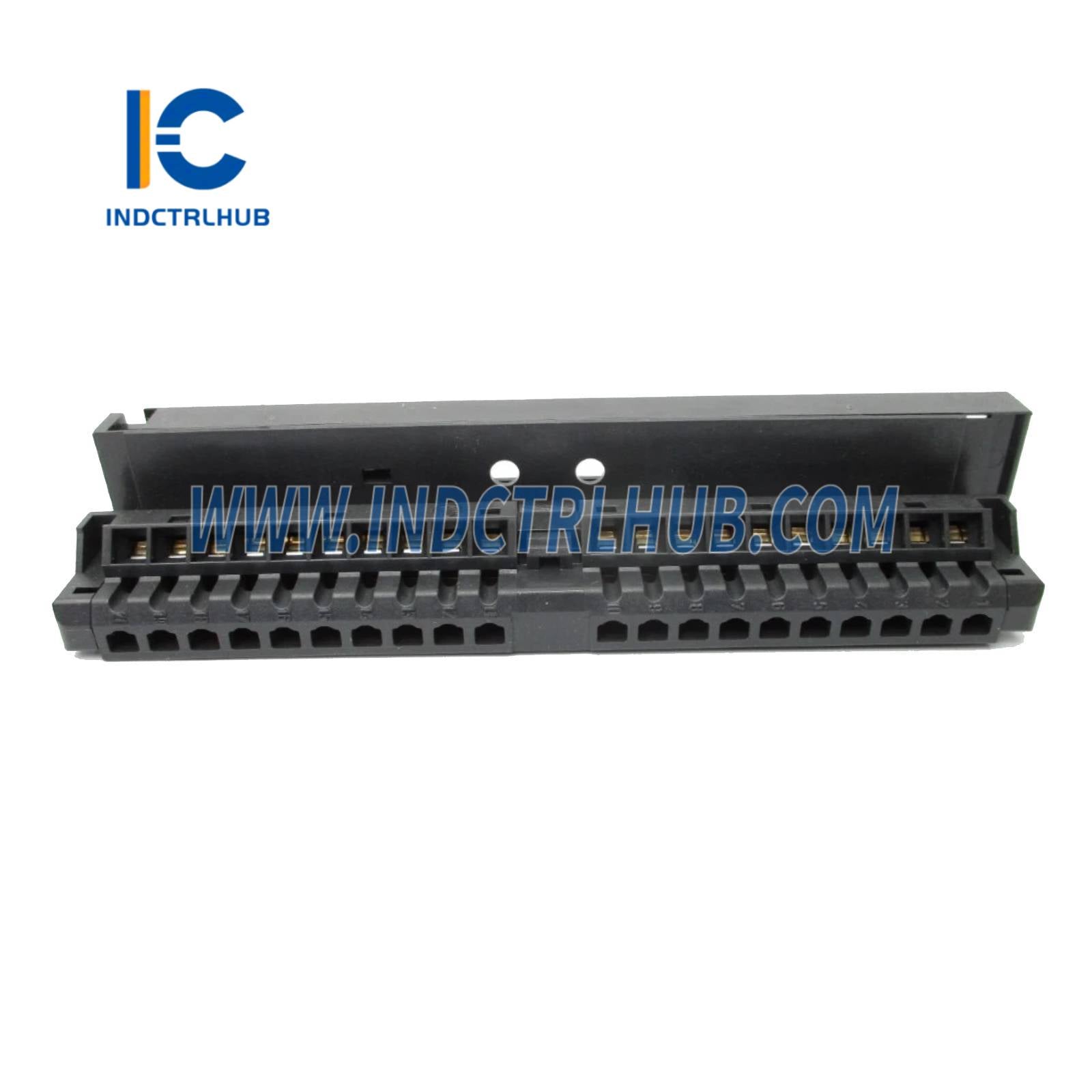

موصل أمامي 40 دبوس لوحدات الإدخال/الإخراج S7-300 من Siemens 6ES7392-1BJ00-0AA0
موصل أمامي 40 دبوس لوحدات الإدخال/الإخراج S7-300 من Siemens 6ES7392-1BJ00-0AA0
Manufacturer: Siemens
Product No.: 6ES7392-1BJ00-0AA0
Condition:1000 في المخزون
Product Type: الموصلات والمحطات
Product Origin: 4019169005906
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- دعم على مدار الساعة طوال أيام الأسبوع
- إرجاع خلال 30 يومًا
- الشحن السريع
موصل واجهة أمامي Siemens 6ES7392-1BJ00-0AA0
موصل واجهة أمامي بنوع برغي 40 دبوس لوحدات الإدخال/الإخراج الرقمية S7-300
يعد Siemens 6ES7392-1BJ00-0AA0 موصل واجهة أمامي مصمم بدقة لتوصيل سريع وموثوق لوحدات الإدخال/الإخراج الرقمية SIMATIC S7-300 في الميدان. هذا الموصل ذو 40 دبوسًا ونوع البرغي يبسط التركيب، يقلل من أخطاء الأسلاك، ويسمح باستبدال الوحدة بسرعة دون إعادة توصيل.
🎯 تحدي الأسلاك
وحدات الإدخال/الإخراج التقليدية ذات الأسلاك الثابتة تسبب مشاكل أثناء التركيب والصيانة:
- ❌ إنهاء الأسلاك يستغرق وقتًا طويلاً (أكثر من 30 دقيقة لكل وحدة)
- ❌ أخطاء الأسلاك تسبب تأخيرات في التشغيل
- ❌ استبدال الوحدة يتطلب إعادة توصيل كاملة
- ❌ صعوبة في استكشاف الأخطاء مع الاتصالات الدائمة
✅ حل موصل الواجهة الأمامية
محول الواجهة 6ES7392-1BJ00-0AA0 يغير سير عملك:
- ✅ التمهيد المسبق للأسلاك خارج الموقع – حضّر الموصلات على طاولتك، وليس في خزائن ضيقة
- ✅ استبدال فوري – استبدل الوحدات المعطلة في ثوانٍ دون لمس الأسلاك
- ✅ أطراف ملونة – تقليل أخطاء الأسلاك مع وسم واضح
- ✅ تصميم قابل لإعادة الاستخدام – نقل الموصل إلى الوحدات البديلة
- ✅ تشغيل أسرع – قلل وقت التثبيت بنسبة 60%
📋 المواصفات الفنية
| رقم الطلب | 6ES7392-1BJ00-0AA0 |
| نوع المنتج | موصل أمامي (طرف برغي) |
| عدد الدبابيس | 40 دبوس (20 زوج) |
| نوع الطرف | أطراف براغي (تقنية مشبك القفص) |
| مقياس السلك | 0.5مم² إلى 2.5مم² (AWG 20-14) |
| طول التجريد | 6-7 مم موصى به |
| عزم الشد | 0.5-0.6 نيوتن متر (4.4-5.3 رطل-إنش) |
| مادة العزل | بلاستيك مقاوم للهب (UL94 V-0) |
| مادة التلامس | سبيكة نحاسية مع طلاء القصدير |
| جهد التشغيل | حتى 30 فولت تيار مستمر (دخول/خروج رقمي) |
| تصنيف التيار | 1.5 أمبير لكل طرف |
| درجة حرارة التشغيل | 0°C إلى +60°C |
| مقاومة الاهتزاز | متوافق مع IEC 60068-2-6 |
| الشهادات | CE, UL, cULus, RoHS |
| الوزن | حوالي 50 جم |
🔌 وحدات S7-300 المتوافقة
يعمل هذا الموصل الأمامي مع وحدات الإدخال/الإخراج الرقمية التالية:
وحدات الإدخال الرقمية (SM 321)
- 6ES7321-1BH02-0AA0 (16 DI، 24V DC)
- 6ES7321-1BH10-0AA0 (16 DI، 24V DC)
- 6ES7321-1BH50-0AA0 (16 DI، 24V DC)
- 6ES7321-1BL00-0AA0 (32 DI، 24V DC)
- 6ES7321-7BH01-0AB0 (16 DI، 24V DC، تشخيصي)
وحدات الإخراج الرقمية (SM 322)
- 6ES7322-1BH01-0AA0 (16 DO، 24V DC، 0.5A)
- 6ES7322-1BH10-0AA0 (16 DO، 24V DC، 0.5A)
- 6ES7322-1BL00-0AA0 (32 DO، 24V DC، 0.5A)
- 6ES7322-1HH01-0AA0 (16 DO، 24V DC، 2A)
الوحدات المركبة (SM 323)
- 6ES7323-1BH01-0AA0 (8 DI / 8 DO، 24V DC)
- 6ES7323-1BL00-0AA0 (16 DI / 16 DO، 24V DC)
⚠️ هام: هذا الموصل غير متوافق مع الوحدات التناظرية (SM 331/332) أو الوحدات الخاصة. تحقق من ورقة بيانات الوحدة الخاصة بك لتأكيد نوع الموصل.
🛠️ دليل التثبيت
الأدوات المطلوبة
- مفك براغي مسطح صغير (شفرة 2.5-3.5 مم)
- قشارات الأسلاك (قابلة للتعديل لـ AWG 20-14)
- ملصقات أو علامات الكابلات
- ملتيميتر (لاختبار الاستمرارية)
إجراء الأسلاك خطوة بخطوة
-
حضّر الأسلاك
- قشّر عزل السلك بطول 6-7 مم
- استخدم الفيرولات للأسلاك المجدولة (موصى به لمقاومة الاهتزاز)
- وسم كل سلك وفقًا لجدول تعيين الإدخال/الإخراج الخاص بك
-
أدخل الأسلاك
- أرخِ براغي الأطراف (لا تزل البراغي بالكامل)
- أدخل السلك المقشّر بالكامل في فتحة الطرف
- تأكد من عدم تعرض النحاس العاري خارج الطرف
-
شدد الأطراف
- شدد البراغي بعزم 0.5-0.6 نيوتن متر (شد يدوي بمفك صغير)
- اسحب كل سلك بلطف للتحقق من الاتصال الآمن
- الشد الزائد قد يتلف الأطراف؛ الشد الناقص يسبب اتصالات غير محكمة
-
تحقق من الأسلاك
- استخدم الملتيميتر لفحص الاستمرارية بين أجهزة الحقل وأطراف الموصل
- قارن مع مخطط الأسلاك لاكتشاف الأخطاء قبل التثبيت
-
تركيب الموصل
- قم بمحاذاة الموصل مع الوجه الأمامي للوحدة (التصميم الموجه يمنع الإدخال الخاطئ)
- ادفع الموصل بقوة حتى تسمع نقرة تثبيته
- تحقق من أن ذراع القفل الأخضر مشدود بالكامل
-
اختبر نقاط الإدخال/الإخراج
- قم بتشغيل PLC وتحقق من مصابيح حالة الوحدة
- استخدم وظائف التشخيص في STEP 7 للتحقق من جميع نقاط الإدخال/الإخراج
- اختبر كل مدخل/مخرج بشكل فردي قبل التشغيل النهائي
💡 نصائح احترافية
- إدارة الكابلات: استخدم أربطة الكابلات لتجميع الأسلاك قبل توصيلها بالأطراف
- الأطراف الاحتياطية: اترك الأطراف غير المستخدمة فارغة (لا تقم بتوصيلها أو قصرها)
- التوثيق: التقط صورًا للأسلاك المكتملة للرجوع إليها مستقبلاً
- استراتيجية الاستبدال: احتفظ بموصلات مسبقة الأسلاك كقطع غيار للوحدات الحرجة
🏭 التطبيقات العملية
خطوط تجميع التصنيع
قم بتوصيل حساسات القرب، مفاتيح الحد، وصمامات الملف اللولبي لأنظمة التحكم في الناقلات. قم بتركيب الموصلات مسبقًا أثناء تصنيع اللوحة لتسريع التركيب في الموقع.
محطات معالجة المياه
تواصل مع مؤشرات حالة المضخة، مفاتيح وضع الصمام، وإشارات الإنذار. توفر الأطراف اللولبية اتصالات مقاومة للاهتزاز في غرف المضخات عالية الاهتزاز.
أتمتة المباني
قم بتوصيل مشغلات مخمدات HVAC، مدخلات حالة المروحة، ومخرجات التحكم في الإضاءة. تبسط الموصلات المعيارية الصيانة في لوحات التحكم الموزعة.
آلات التعبئة والتغليف
قم بتوصيل حساسات الفوتوالكترونية، بوابات الرفض، وعدادات المنتجات. تتيح الموصلات القابلة للفصل السريع استبدال الوحدات بسرعة أثناء عمليات الإنتاج.
📊 مقارنة نوع الموصل
| الميزة | طرف برغي (هذا المنتج) | طرف نابضي (6ES7392-1AJ00-0AA0) | موصل IDC (6ES7392-1BM01-0AA0) |
|---|---|---|---|
| سرعة التوصيل | ⭐⭐⭐ معتدل | ⭐⭐⭐⭐⭐ سريع | ⭐⭐⭐⭐ سريع (مع أداة) |
| مقياس السلك | 0.5-2.5mm² (AWG 20-14) | 0.5-2.5mm² (AWG 20-14) | 0.34mm² (AWG 22) فقط |
| مقاومة الاهتزاز | ⭐⭐⭐⭐ جيد (مع أكمام) | ⭐⭐⭐⭐⭐ ممتاز | ⭐⭐⭐ متوسط |
| سهولة إعادة التوصيل | ⭐⭐⭐⭐ سهل | ⭐⭐⭐⭐⭐ سهل جداً | ⭐⭐ صعب |
| التكلفة | 💰 منخفض | 💰💰 متوسط | 💰💰💰 مرتفع (يتطلب كابل) |
| الأفضل لـ | لأغراض عامة، توصيلات ميدانية | اهتزاز عالي، تغييرات متكررة | تجميعات الكابلات الجاهزة |
التوصية: اختر أطراف براغي (هذا المنتج) للتركيبات القياسية حيث تكون التكلفة والمرونة أولوية. قم بالترقية إلى أطراف زنبركية للبيئات ذات الاهتزاز العالي أو التبديلات المتكررة للوحدات.
🔧 استكشاف المشكلات الشائعة وإصلاحها
| مشكلة | السبب المحتمل | الحل |
|---|---|---|
| نقطة الإدخال/الإخراج لا تعمل | اتصال طرفي مرتخي | أعد شد المسمار إلى 0.5-0.6 نيوتن متر، وتحقق من إدخال السلك بالكامل |
| إشارة متقطعة | سلك متعدد الخيوط بدون كم | أضف أكمام الأسلاك لمنع انكسار الخيوط |
| الموصل لا يستقر | دبابيس غير محاذية أو تالفة | افحص دبابيس الموصل للانحناء، واستبدلها إذا كانت تالفة |
| وحدة SF LED مضاءة | دائرة قصيرة أو خطأ في الأسلاك | تحقق من الأسلاك المتقاطعة، وتحقق من مخطط الأسلاك |
| الموصل يسقط | الرافعة القفل غير مشغلة | ادفع الموصل بقوة حتى ينقر الرافعة الخضراء في مكانها |
🛡️ الأصالة والجودة
⚠️ مخاطر الموصلات المقلدة
الموصلات المقلدة منخفضة الجودة يمكن أن تسبب:
- 🔥 ارتفاع درجة الحرارة بسبب مقاومة اتصال ضعيفة
- ⚡ أعطال متقطعة بسبب أطراف مفكوكة
- 💥 فشل النظام في التطبيقات الحرجة
- 🚫 إلغاء ضمان Siemens على وحدات الإدخال/الإخراج الخاصة بك
✅ ضمان مركز التحكم الصناعي
- 🔒 100% أصلي من Siemens – تغليف المصنع مع أختام هولوجرافية
- 📜 تتبع الدُفعات – رموز التصنيع على كل موصل
- 🌍 موزع معتمد – تحقق في Siemens Industry Mall
- 🛡️ ضمان لمدة 24 شهرًا – تغطية ضمان كاملة من الشركة المصنعة
- 📦 تغليف واقي – أكياس مضادة للكهرباء الساكنة تمنع تلف الدبابيس
📦 محتويات العبوة
- 1× موصل أمامي Siemens 6ES7392-1BJ00-0AA0 (طرف برغي 40 دبوس)
- تخفيف إجهاد الكابل المدمج
- ملصق المنتج مع رقم الطلب والمواصفات
ملاحظة: الأسلاك، الأطواق، والمفكات غير مشمولة. اطلبها بشكل منفصل حسب متطلبات تطبيقك.
🔗 الملحقات الموصى بها
- أطواق الأسلاك – Phoenix Contact AI 1.5-8 (لسلك 1.5مم²)
- ملصقات الكابلات – طابعة ملصقات Brady BMP21 مع ملصقات فينيل
- مفك براغي – مفك دقيق Weidmüller PZ 1
- موصلات احتياطية – احتفظ بـ 2-3 موصلات مسبقة التوصيل للوحدات الحرجة
🤝 الدعم الفني
يوفر مركز التحكم الصناعي دعمًا شاملاً:
- 📧 مساعدة في التوصيل – أرسل لنا قائمة الإدخال/الإخراج عبر البريد الإلكتروني لتوصيات الموصل
- 📚 الوثائق – الوصول إلى كتيبات Siemens، مخططات التوصيل، وبيانات المنتج
- 🎓 موارد التدريب – دروس فيديو حول التثبيت الصحيح للموصل
- 🔄 إرجاع خلال 30 يومًا – إرجاع بدون عناء إذا لم تُستخدم وكانت في العبوة الأصلية
❓ الأسئلة المتكررة
س: هل يمكنني استخدام هذا الموصل مع الوحدات التناظرية؟
ج: لا، الوحدات التناظرية (SM 331/332) تتطلب موصلات مختلفة (6ES7392-1AJ00-1AB0 أو 6ES7392-1AM00-0AA0). تحقق دائمًا من توافق الوحدة.
س: ما الفرق بين أطراف البراغي وأطراف الزنبرك؟
ج: أطراف البراغي تتطلب مفك براغي وهي أكثر توفيرًا. أطراف الزنبرك (الدفع) أسرع في التوصيل وأفضل للبيئات ذات الاهتزاز العالي.
س: هل يمكنني إعادة استخدام الموصل على وحدة بديلة؟
ج: نعم! فقط افصل الموصل من الوحدة القديمة وقم بتوصيله بالوحدة الجديدة. هذه هي الميزة الرئيسية للموصلات الأمامية.
س: هل أحتاج إلى فيرولات للأسلاك الصلبة؟
ج: لا، الفيرولات مطلوبة فقط للأسلاك المجدولة. يمكن إدخال الأسلاك الصلبة مباشرة في أطراف البراغي.
س: كيف أزيل الموصل من الوحدة؟
ج: اسحب رافعة القفل الخضراء للخارج أثناء سحب الموصل برفق بعيدًا عن الوحدة.
س: هل يمكنني خلط أنواع موصلات مختلفة على نفس الرف؟
ج: نعم، يمكن لكل وحدة استخدام نوع موصل مختلف بناءً على تفضيلات التوصيل الخاصة بك.
