موصل أمامي 20 دبوس لـ S7-300 الإدخال/الإخراج الرقمي Siemens 6ES7392-1AJ00-0AA0

Manufacturer: Siemens
Product No.: 6ES7392-1AJ00-0AA0
Condition:1000 في المخزون
Product Type: الموصلات والمحطات
Product Origin: 4019169007375
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

كمية

دعم على مدار الساعة طوال أيام الأسبوع
إرجاع خلال 30 يومًا
الشحن السريع

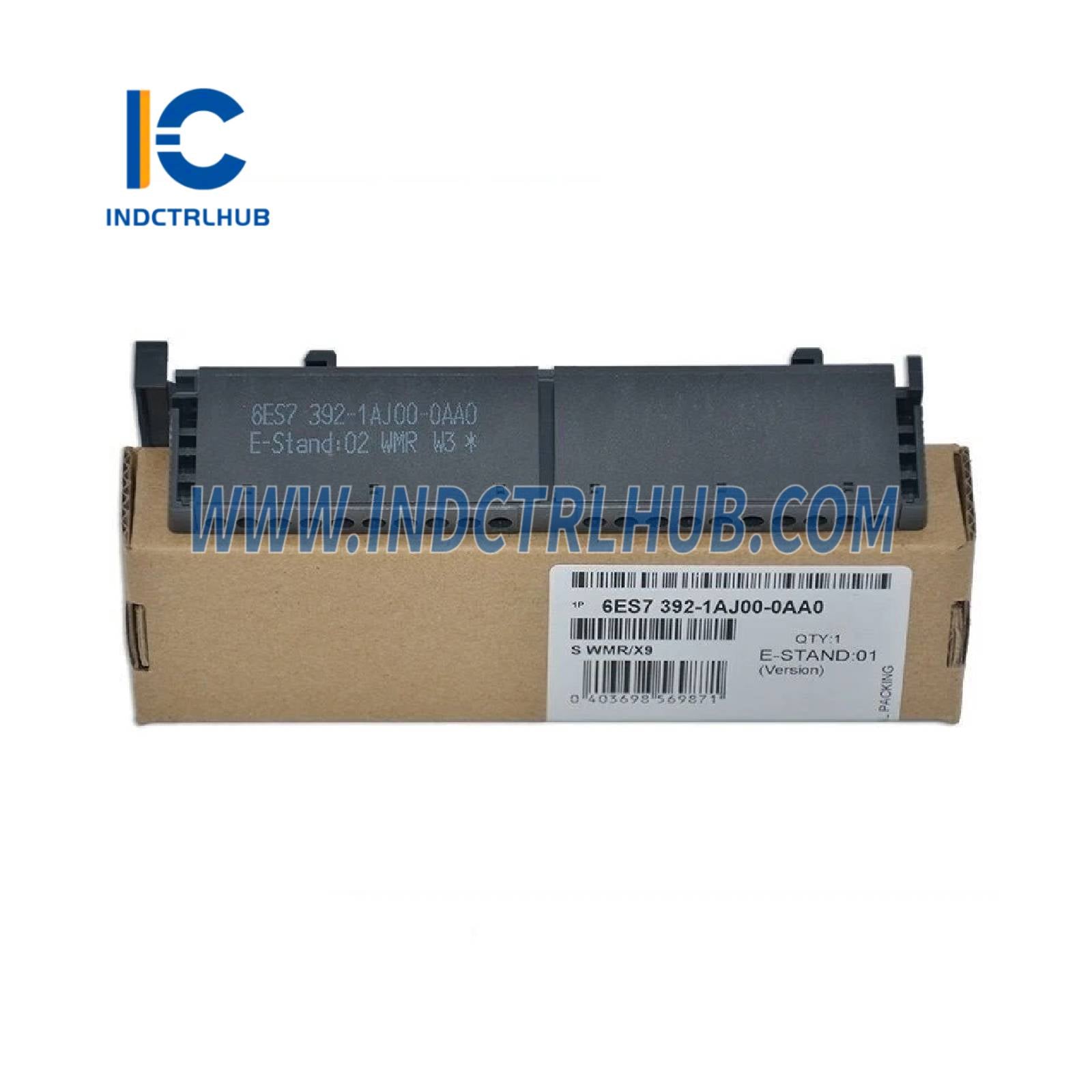

موصل أمامي Siemens 6ES7392-1AJ00-0AA0

موصل من نوع برغي 20 دبوسًا لوحدات الإدخال/الإخراج الرقمية S7-300

يُعد Siemens 6ES7392-1AJ00-0AA0 موصلًا أماميًا عالي الجودة مصممًا لتوصيل الأسلاك الميدانية بسرعة وموثوقية لوحدات الإدخال/الإخراج الرقمية S7-300. يبسط هذا الموصل ذو 20 دبوسًا من نوع برغي عملية التركيب، ويقلل من أخطاء الأسلاك، ويتيح استبدال الوحدة بسرعة دون إعادة توصيل الأسلاك.

لماذا تختار هذا الموصل الأمامي؟

⚡ تركيب سريع – موصل مسبق الأسلاك يركب مباشرة على واجهة الوحدة الأمامية
🔧 استبدال الوحدة بدون أدوات – استبدل الوحدات المعطلة دون فصل الأسلاك الميدانية
✅ تقليل أخطاء الأسلاك – تسمية واضحة للمحطات وتصميم ملون
🔒 اتصال آمن – تضمن محطات البراغي اتصالًا مقاومًا للاهتزاز
📋 توثيق سهل – شرائط تسمية قابلة للإزالة لتحديد الأسلاك المخصصة
♻️ تصميم قابل لإعادة الاستخدام – يبقى الموصل في مكانه عند إزالة الوحدات

المواصفات الفنية

رقم الطلب	6ES7392-1AJ00-0AA0
نوع المنتج	موصل أمامي (نوع برغي)
عدد الدبابيس	20 دبوسًا
نوع الطرف	محطات براغي (مشقوقة)
سعة السلك	0.5 - 2.5 مم² (AWG 20-14)
طول التجريد	6-7 mm
عزم الشد	0.5 - 0.6 Nm
مادة التلامس	سبيكة نحاسية، مطلية بالقصدير
مادة الغلاف	بلاستيك مقاوم للصدمات (مقاوم للحريق)
جهد التشغيل	حد أقصى 30 فولت DC (إشارات رقمية)
تصنيف التيار	حد أقصى 1.5 أمبير لكل طرف
درجة حرارة التشغيل	0°C إلى +60°C
تصنيف الحماية	IP20
الشهادات	CE, UL, cULus
اللون	رمادي داكن (RAL 7021)
الوزن	حوالي 50 جرام

وحدات S7-300 المتوافقة

موصل أمامي بـ 20 دبوس متوافق مع وحدات الإدخال/الإخراج الرقمية التالية:

وحدات الإدخال الرقمية (16 قناة)

6ES7321-1BH02-0AA0 – DI 16×24V DC
6ES7321-1BH10-0AA0 – DI 16×24V DC (مصدر/مغذي)
6ES7321-1BH50-0AA0 – DI 16×24V DC (تشخيصي)

وحدات الإخراج الرقمية (16 قناة)

6ES7322-1BH01-0AA0 – DO 16×24V DC/0.5A
6ES7322-1BH10-0AA0 – DO 16×24V DC/0.5A (تشخيص)
6ES7322-1BL00-0AA0 – DO 16×24V DC/2A

وحدات الإدخال/الإخراج الرقمية

6ES7323-1BH01-0AA0 – DI 8/DO 8×24V DC/0.5A

💡 ملاحظة: تحقق دائمًا من توافق الوحدة في كتالوج أجهزة Siemens S7-300 قبل الطلب.

دليل اختيار الموصل الأمامي

رقم الطلب	عدد الدبابيس	نوع الطرف	الأفضل لـ
6ES7392-1AJ00-0AA0 (هذا المنتج)	20 دبوس	مسمار	وحدات إدخال/إخراج رقمية (16 قناة)، توصيل ميداني
6ES7392-1AM00-0AA0	20 دبوس	ربيع	وحدات إدخال/إخراج رقمية، بيئات عرضة للاهتزاز
6ES7392-1BJ00-0AA0	40 دبوس	مسمار	وحدات تماثلية/رقمية عالية الكثافة
6ES7392-1BM01-0AA0	40 دبوس	ربيع	الإدخال/الإخراج التناظري، التطبيقات الخالية من الصيانة

الأطراف اللولبية مقابل الزنبركية:

الأطراف اللولبية – تكلفة أقل، سهولة في استكشاف الأخطاء، معيار لمعظم التطبيقات
الأطراف الزنبركية – توصيل أسرع، مقاومة للاهتزاز، مثالية للمعدات المتنقلة أو البيئات عالية الاهتزاز

تعليمات التثبيت

إجراء التوصيل خطوة بخطوة

تحضير الأسلاك
- قم بنزع عزل السلك بطول 6-7 مم
- استخدم أكمام الأسلاك للسلك المجدول (موصى به للموثوقية)
- تحقق من أن مقاس السلك بين 0.5-2.5 مم² (AWG 20-14)
توصيل الموصل
- قم بفك مسامير الأطراف باستخدام مفك براغي مسطح 3 مم
- أدخل السلك في فتحة الطرفية (لاحظ علامات القطبية)
- شدد المسمار بعزم 0.5-0.6 نيوتن متر (شديد اليد، لا تفرط في الشد)
- اسحب السلك برفق للتحقق من الاتصال الآمن
وسم الأطراف
- استخدم شرائط التسمية القابلة للإزالة لتحديد وظائف الأسلاك (مثل "زر البدء"، "تشغيل المحرك 1")
- وثق التوصيلات في المخطط الكهربائي الخاص بك
الاتصال بالوحدة
- قم بمحاذاة الموصل مع الوجه الأمامي للوحدة (التصميم الموجه يمنع الإدخال الخاطئ)
- ادفع الموصل بقوة حتى تسمع صوت النقر في مكانه
- تحقق من أن رافعة القفل الخضراء مشغلة
اختبر الاتصالات
- قم بتشغيل نظام S7-300
- استخدم STEP 7 أو TIA Portal لمراقبة حالة الإدخال/الإخراج
- تحقق من أن جميع الإشارات تعمل بشكل صحيح

⚠️ نصائح التثبيت

قم دائمًا بإيقاف تشغيل الوحدة قبل توصيل/فصل الموصل الأمامي
استخدم أكمام الأسلاك لمنع انكسار الخيوط وضمان اتصال موثوق
تجنب خلط مقاييس الأسلاك في نفس الموصل (استخدم حجم سلك موحد)
احتفظ بموصلات احتياطية لتبديل الوحدة بسرعة أثناء الصيانة

المزايا مقارنة بالتوصيل المباشر

الميزة	موصل أمامي	التوصيل المباشر
وقت التثبيت	✅ سريع (قابل للتوصيل)	❌ بطيء (الأطراف الفردية)
استبدال الوحدة	✅ 30 ثانية (بدون إعادة توصيل)	❌ أكثر من 30 دقيقة (إعادة توصيل كاملة)
أخطاء التوصيل	✅ مخفض (مسبق التوسيم)	❌ خطر أعلى
الصيانة	✅ استكشاف أخطاء سهل	❌ وصول صعب
إعادة الاستخدام	✅ الموصل يبقى في مكانه	❌ يجب إعادة التوصيل في كل مرة
التكلفة	💰 تكلفة أولية أعلى	💰 تكلفة مواد أقل

تحليل العائد على الاستثمار: بينما يكون لموصلات الواجهة تكلفة أولية أعلى، فإنها عادة ما تعوض نفسها بعد استبدال الوحدة الأولى من خلال تقليل وقت العمل وتقليل توقف الإنتاج.

تطبيقات الصناعة

أتمتة التصنيع – توصيل سريع لأجهزة الاستشعار والمشغلات لخطوط التجميع، آلات التعبئة، وأنظمة مناولة المواد

التحكم في العمليات – اتصالات موثوقة لأجهزة الحقل في المصانع الكيميائية، مرافق معالجة المياه، ومعالجة الأغذية

أتمتة المباني – التحكم في التدفئة والتهوية وتكييف الهواء، أنظمة الإضاءة، والتحكم في الوصول في المباني التجارية

الطاقة والمرافق – أتمتة المحطات الفرعية، مراقبة توزيع الطاقة، وأنظمة الطاقة المتجددة

الصيانة واستكشاف الأخطاء وإصلاحها

المشاكل الشائعة والحلول

المشكلة	السبب	الحل
إشارة متقطعة	طرف برغي مرتخي	أعد شدها لعزم 0.5-0.6 نيوتن متر
لم يتم الكشف عن إشارة	السلك غير مدخل بالكامل	أرخِ البرغي، ادفع السلك أعمق، وأعد الشد
الموصل لا يغلق	عدم محاذاة مع الوحدة	أزل وأعد الإدخال، تأكد من صحة التوصيل
انقطاع في جديلة السلك	لم يتم استخدام ferrule على السلك المجدول	استبدل السلك، واستخدم ferrule للأسلاك المجدولة

الصيانة الوقائية

افحص أطراف البراغي سنويًا للتأكد من إحكامها (يمكن للاهتزاز أن يخففها مع الوقت)
افحص علامات التآكل أو تغير اللون (تشير إلى ارتفاع درجة الحرارة)
تحقق من أن شرائط التسمية واضحة ومحدثة
احتفظ بموصلات احتياطية في مخزون الصيانة الخاص بك

ضمان الجودة

منتج سيمنز أصلي 100%

🔒 تغليف مختوم من المصنع مع ملصقات هولوجرافية من Siemens
📜 تتبع كامل مع رموز الدُفعات وتواريخ التصنيع
✅ موزع معتمد – تحقق في Siemens Industry Mall
🛡️ ضمان الشركة المصنعة لمدة 24 شهرًا
⚠️ قد تستخدم الموصلات المقلدة مواد منخفضة الجودة، مما يؤدي إلى فشل الاتصال وتوقف النظام

المحتويات:

1× موصل أمامي Siemens 6ES7392-1AJ00-0AA0 (20 دبوسًا)
شرائط تسمية قابلة للإزالة لتحديد الأسلاك
توثيق المنتج

الدعم الفني

يوفر مركز التحكم الصناعي دعمًا شاملاً:

📧 استشارة قبل البيع للتحقق من توافق الوحدة
📚 الوصول إلى مخططات التوصيل ودلائل التثبيت من Siemens
🔧 دعم فني بعد الشراء لأسئلة التوصيل
🔄 إرجاع بدون متاعب خلال 30 يومًا (غير مستخدم، في العبوة الأصلية)

الأسئلة المتكررة

س: هل يمكنني استخدام هذا الموصل مع وحدات الإدخال/الإخراج التناظرية؟
ج: لا، الوحدات التناظرية تتطلب موصلات 40 دبوس (6ES7392-1BJ00-0AA0 للنوع اللولبي). هذا الموصل 20 دبوس مخصص فقط لوحدات الإدخال/الإخراج الرقمية.

س: ما الفرق بين موصلات الأطراف اللولبية والنابضة؟
ج: الأطراف اللولبية تتطلب مفك براغي وهي أكثر اقتصادية. الأطراف النابضة تسمح بإدخال السلك بدون أدوات وهي أفضل للبيئات ذات الاهتزاز العالي.

س: هل يمكنني إعادة استخدام الموصل عند استبدال الوحدة؟
ج: نعم! هذه هي الميزة الرئيسية. فقط قم بفك قفل الموصل من الوحدة القديمة وقم بتوصيله بالوحدة الجديدة—لا حاجة لإعادة التوصيل.

س: هل أحتاج إلى حلقات للأسلاك الصلبة؟
ج: لا، الحلقات ضرورية فقط للأسلاك المجدولة لمنع انكسار الخيوط وضمان اتصال موثوق.

س: كم عدد الموصلات التي أحتاجها؟
ج: موصل واحد لكل وحدة إدخال/إخراج رقمية. إذا كان لديك 5 وحدات إدخال رقمية، تحتاج إلى 5 موصلات.

س: هل الموصل قابل للتبديل الساخن؟
س: لا، يجب دائمًا إيقاف تشغيل الوحدة قبل توصيل أو فصل الموصل الأمامي لتجنب التلف.
