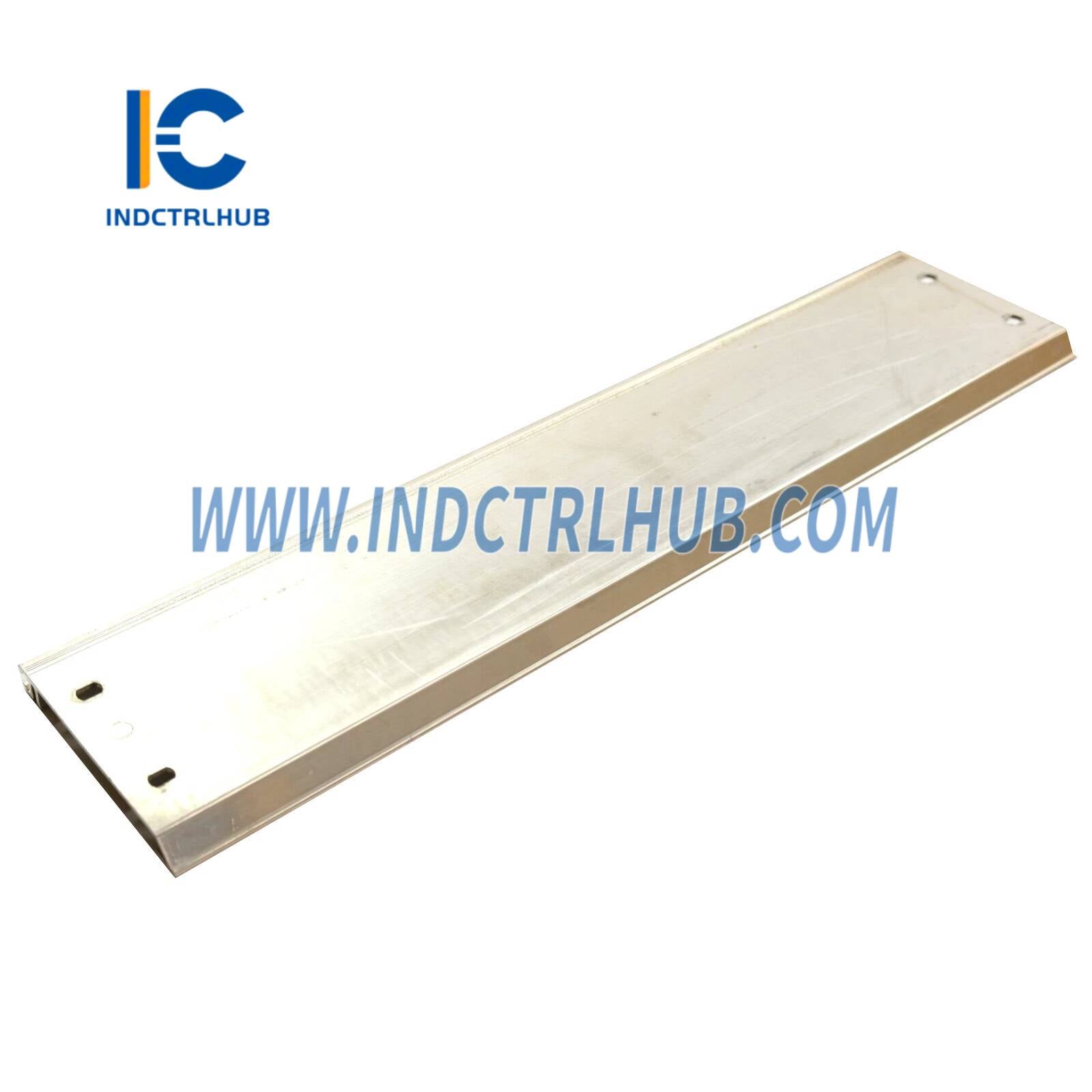

سكة تركيب Siemens 6ES7390-1AF30-0AA0 S7-300 بطول 530 مم سكة DIN

Manufacturer: Siemens
Product No.: 6ES7390-1AF30-0AA0
Condition:1000 في المخزون
Product Type: قضبان التركيب والإكسسوارات
Product Origin: 4019169007917
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

كمية

دعم على مدار الساعة طوال أيام الأسبوع
إرجاع خلال 30 يومًا
الشحن السريع

🔩 سكة تثبيت Siemens 6ES7390-1AF30-0AA0

سكة DIN من الألمنيوم بطول 530 مم لأنظمة PLC S7-300

يعد Siemens 6ES7390-1AF30-0AA0 سكة تثبيت مصممة بدقة خصيصًا لأنظمة أتمتة SIMATIC S7-300. يوفر هذا الملف الألمنيومي بطول 530 مم أساسًا مستقرًا وموحدًا لتركيب وحدات PLC ومصادر الطاقة ومكونات الواجهة في خزانات التحكم الصناعية.

✨ أبرز مميزات المنتج

🎯 ملاءمة مثالية
طول 530 مم يستوعب حتى 12 وحدة S7-300 قياسية

💪 قوة صناعية
هيكل من الألمنيوم المؤكسد لمقاومة التآكل

⚡ التثبيت السريع
ثقوب تثبيت مسبقة الحفر لتكامل سريع في الخزانات

🔒 التثبيت الآمن
ملف سكة DIN يضمن تثبيت الوحدات بإحكام في مكانها

🌍 المعيار العالمي
متوافق مع مواصفات سكة DIN EN 50022

✅ جودة OEM
مكون أصلي من Siemens مع إمكانية تتبع كاملة

📐 المواصفات الفنية

رقم الطلب	6ES7390-1AF30-0AA0
خط الإنتاج	SIMATIC S7-300
نوع المكون	سكة التثبيت / سكة DIN
الطول	530 مم (20.87 بوصة)
نوع الملف الشخصي	DIN EN 50022 (35 مم × 7.5 مم)
المادة	سبيكة الألمنيوم المؤكسدة
اللون	فضي (تشطيب الألمنيوم الطبيعي)
سعة الوحدة	حتى 12 وحدة S7-300 قياسية (عرض كل منها 40 مم)
ثقوب التثبيت	مثقبة مسبقًا لبراغي M6
درجة حرارة التشغيل	-25°C إلى +60°C
الوزن	حوالي 350 جرام
الشهادات	CE، UL، cULus

🔌 توافق النظام

متوافقة مع جميع مكونات S7-300:

✅ وحدات المعالجة المركزية (312، 313، 314، 315، 316، 317، 318)
✅ مزودات الطاقة (سلسلة PS 307)
✅ وحدات الإدخال/الإخراج الرقمية (SM 321، SM 322، SM 323)
✅ وحدات الإدخال/الإخراج التناظرية (SM 331، SM 332، SM 334، SM 335)
✅ معالجات الاتصالات (CP 342، CP 343)
✅ وحدات الوظائف (FM 350، FM 355، FM 360)
✅ وحدات الواجهة (IM 360، IM 365)

أنواع الرفوف: UR1، UR2، CR2 (رفوف عامة ومركزية)

🏭 سيناريوهات التطبيق

تركيب نظام جديد
بناء نظام تحكم S7-300 جديد؟ توفر هذه السكة العمود الفقري لهندسة الأتمتة الخاصة بك، وتدعم ما يصل إلى 12 وحدة في تكوين رف واحد.

توسعة النظام
إضافة رفوف توسعة لزيادة سعة الإدخال/الإخراج؟ يتطلب كل رف توسعة سكة تثبيت خاصة به لاستيعاب الوحدات الإضافية.

الاستبدال والصيانة
استبدال القضبان التالفة أو المتآكلة في التركيبات الحالية؟ تضمن هذه السكة الأصلية توافقًا مثاليًا وموثوقية طويلة الأمد.

بناء اللوحات
دمج أنظمة S7-300 في لوحات تحكم مخصصة؟ تسهل ثقوب التثبيت المثقوبة مسبقًا تركيب الخزانة وتقلل من وقت التجميع.

🔧 دليل التثبيت

ما ستحتاجه:

براغي M6 وغسالات (يوصى بأربع قطع)
مثقاب مع ريشة 6 مم (إذا كانت هناك حاجة لثقوب إضافية)
أداة مستوى للمحاذاة
مفك براغي أو مفتاح صواميل

خطوة بخطوة للتثبيت:

تخطيط التخطيط – تحديد موقع السكة في الخزانة، مع ضمان وجود مساحة كافية لتوجيه الكابلات (لا تقل عن 100 مم أسفل السكة)
تحديد نقاط التثبيت – استخدم الثقوب المثقوبة مسبقًا كنموذج، وضع علامة على اللوحة الخلفية للخزانة بالقلم الرصاص
حفر ثقوب التوجيه – إنشاء ثقوب تركيب M6 في الخزانة (إذا لم تكن موجودة مسبقًا)
تثبيت السكة – ثبت السكة أفقيًا باستخدام براغي M6، وتحقق من استواء المحاذاة
تركيب الوحدات – قم بتمرير وحدات S7-300 على السكة من اليسار إلى اليمين، بدءًا بمزود الطاقة
قفل الوحدات – قم بتشغيل آليات قفل الوحدة لمنع الإزالة العرضية

💡 نصيحة محترف: قم دائمًا بتركيب مزود الطاقة (PS 307) في أقصى اليسار، يليه وحدة المعالجة المركزية، ثم وحدات الإدخال/الإخراج. هذا يضمن توزيع الطاقة بشكل صحيح عبر ناقل اللوحة الخلفية.

📏 الرسم البياني للأبعاد

أبعاد السكة:

الطول: 530مم
العرض: 35مم (المعيار DIN)
الارتفاع: 7.5مم (المعيار DIN)
تباعد ثقوب التثبيت: عادة 480مم من المركز إلى المركز

تباعد الوحدات: كل وحدة S7-300 تشغل عرض 40مم، مما يسمح بتركيب 12 وحدة على سكة بطول 530مم (مع تخصيص 50مم للأغطية النهائية).

📊 دليل اختيار طول السكة

رقم الطلب	الطول	الحد الأقصى للوحدات	الأفضل لـ
6ES7390-1AE80-0AA0	160مم	2 وحدة	أنظمة بسيطة (وحدة المعالجة المركزية + مزود الطاقة فقط)
6ES7390-1AF30-0AA0	530مم (هذا المنتج)	12 وحدة	تركيبات قياسية
6ES7390-1AJ30-0AA0	830مم	18 وحدة	تكوينات I/O كبيرة
6ES7390-1BC00-0AA0	2000مم	مخصص	أنظمة متعددة الرفوف أو أطوال مخصصة

💡 اختيار الطول المناسب: احسب إجمالي الوحدات (CPU + PS + I/O + الاتصالات)، اضرب في 40مم، أضف 50مم كاحتياطي. القضيب بطول 530مم مثالي لأنظمة 8-12 وحدة.

🛡️ الجودة والأصالة

⚠️ احذر من القضبان غير الأصلية

قد تبدو قضبان DIN المقلدة أو العامة مشابهة لكنها قد تسبب:

❌ ضعف تثبيت الوحدة مما يؤدي إلى انقطاعات أثناء الاهتزاز
❌ عدم دقة الأبعاد التي تمنع محاذاة الوحدة بشكل صحيح
❌ التآكل في البيئات الرطبة بسبب المواد الرديئة
❌ إلغاء ضمان سيمنز على نظام PLC كامل الخاص بك

✅ ضمان مركز التحكم الصناعي

🔒 سيمنز أصلية 100% – مختومة من المصنع مع ملصقات هولوغرافية
📜 تتبع كامل – رموز الدُفعات وتواريخ التصنيع مدرجة
🌍 موزع معتمد – تحقق من وضعنا في Siemens Industry Mall
🛡️ ضمان 24 شهرًا – ضمان الشركة المصنعة معترف به عالميًا
📦 المحتويات: 1× سكة تثبيت، وثائق التثبيت

🤝 الدعم الفني

عند الشراء من Industrial Control Hub، ستحصل على:

📧 استشارة ما قبل البيع – مساعدة في تحديد حجم السكة حسب عدد الوحدات
📚 الوصول إلى الوثائق – رسومات CAD، كتيبات التثبيت، شهادات الامتثال
🔧 إرشادات التثبيت – نصائح لدمج الخزانة وتخطيط الوحدات
🔄 إرجاع خلال 30 يومًا – إرجاع بدون عناء إذا لم تُستخدم وفي عبوّتها الأصلية

❓ أسئلة شائعة

س: هل يمكنني قطع هذه السكة إلى طول أقصر؟
ج: نعم، يمكن قطع السكك الألومنيوم بمنشار يدوي أو منشار معدني. قم بإزالة الحواف الخشنة بعد القطع لمنع تلف الوحدة.

س: هل هذا متوافق مع أنظمة S7-400؟
ج: لا، يستخدم S7-400 ملفات سكة مختلفة (سلسلة 6ES7390-1A... لـ S7-400). هذه السكة مخصصة حصريًا لـ S7-300.

س: كم عدد مسامير التثبيت التي أحتاجها؟
ج: الحد الأدنى هو مسماران (واحد في كل نهاية)، لكن يُنصح بأربعة مسامير للثبات في بيئات الاهتزاز العالي.

س: هل يمكنني تركيب هذه السكة عموديًا؟
ج: على الرغم من إمكانية ذلك، يُوصى بالتركيب الأفقي وفقًا لإرشادات Siemens لضمان تثبيت الوحدة بشكل صحيح وتبديد الحرارة.

س: هل يشمل هذا السكة أغطية نهايات؟
ج: لا، أغطية النهايات تُباع بشكل منفصل (اطلب 6ES7390-5AA00-0AA0 إذا كنت بحاجة إلى لمسة جمالية).
