كابل واجهة Siemens 6ES7368-3BB01-0AA0 IM 365 بطول 1 متر لتوسيع S7-300
كابل واجهة Siemens 6ES7368-3BB01-0AA0 IM 365 بطول 1 متر لتوسيع S7-300
Manufacturer: Siemens
Product No.: 6ES7368-3BB01-0AA0
Condition:1000 في المخزون
Product Type: كابلات وموصلات
Product Origin: 4019169006699
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- دعم على مدار الساعة طوال أيام الأسبوع
- إرجاع خلال 30 يومًا
- الشحن السريع

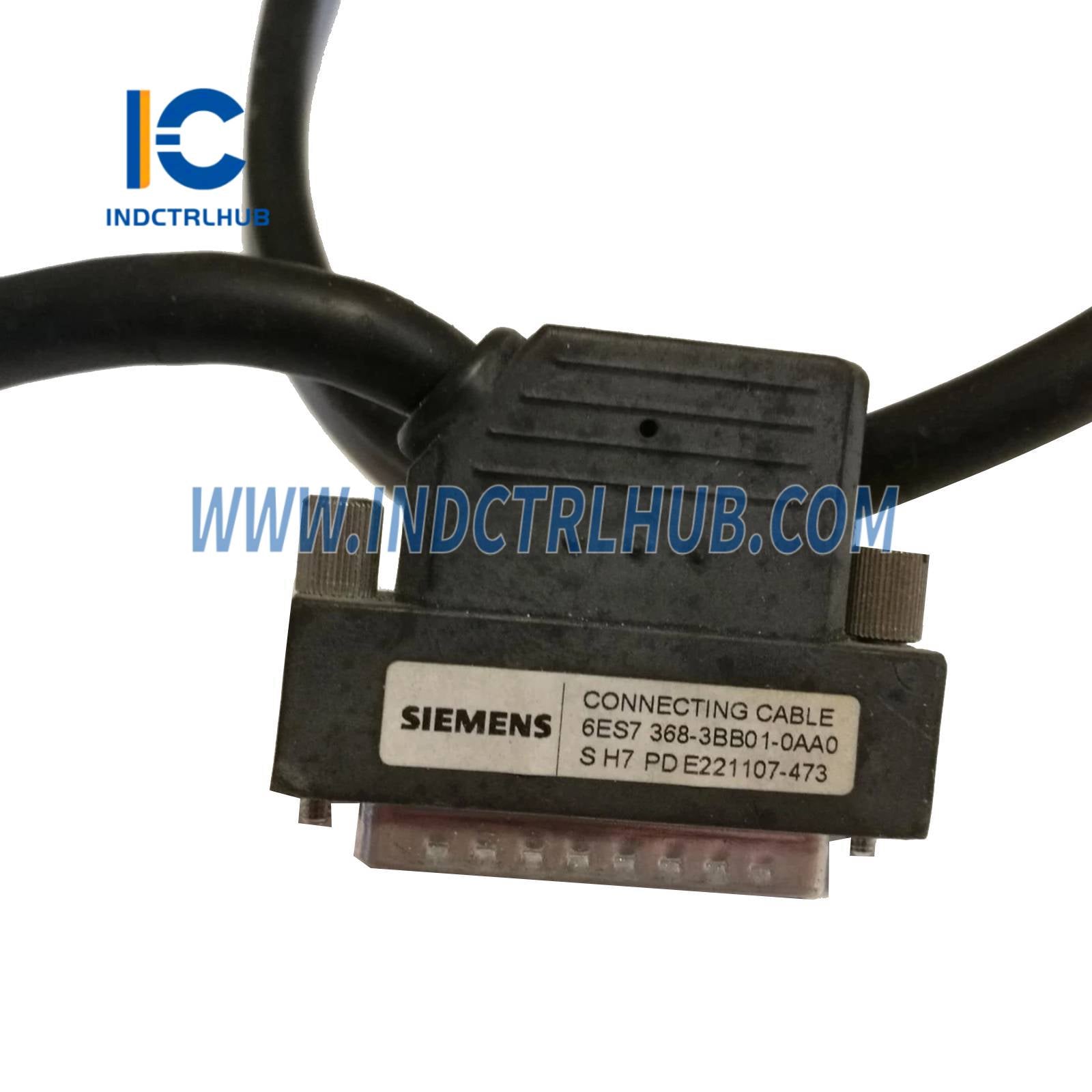

كابل واجهة Siemens 6ES7368-3BB01-0AA0 IM 365
كابل اتصال محمي بطول 1 متر لأنظمة S7-300 متعددة الرفوف
نظرة عامة على المنتج
كابل واجهة Siemens 6ES7368-3BB01-0AA0 مصمم بدقة لربط وحدات IM 360/361 في الرف المركزي بوحدات IM 365 في رفوف التوسعة. يضمن هذا الكابل بطول 1 متر نقل بيانات عالي السرعة وموثوق بين رفوف S7-300 PLC مع الحفاظ على سلامة الإشارة في بيئات صناعية متطلبة.
الميزات الرئيسية
- ✅ طول 1 متر – مثالي للأرفف المجاورة في لوحات التحكم المدمجة
- ✅ تصميم محمي – حماية من EMI/RFI لاتصال خالٍ من الضوضاء
- ✅ التوصيل والتشغيل – موصلات مُجمعة مسبقًا للتثبيت السريع
- ✅ موثوقية عالية – يدعم سرعة حافلة خلفية 1.5 ميجابت في الثانية
- ✅ درجة صناعية – مصنف لدرجة حرارة تشغيل من 0°C إلى +60°C
- ✅ جودة معتمدة – متوافق مع CE و UL للتركيبات العالمية
المواصفات الفنية
| رقم الطلب | 6ES7368-3BB01-0AA0 |
| نوع المنتج | كابل واجهة IM 365 |
| طول الكابل | 1 متر (3.28 قدم) |
| نوع الموصل | موصل D-sub بـ 37 دبوس (كلا الطرفين) |
| التدريع | درع مضفر مع تأريض 360° |
| معدل البيانات | 1.5 ميجابت في الثانية (سرعة الحافلة الخلفية لـ S7-300) |
| درجة حرارة التشغيل | 0°C إلى +60°C |
| نصف قطر الانحناء | الحد الأدنى 50 مم (أثناء التركيب) |
| الوزن | حوالي 200 جرام |
| الشهادات | CE, UL, cULus |
توافق النظام
وحدات الرف المركزي: IM 360 (6ES7360-3AA01-0AA0) أو IM 361 (6ES7361-3CA01-0AA0)
وحدة رف التوسعة: IM 365 (6ES7365-0BA01-0AA0)
الرفوف المدعومة: جميع رفوف S7-300 القياسية (UR1، UR2، CR2)
الحد الأقصى للرفوف: يدعم حتى 3 رفوف توسعة (4 إجمالاً بما في ذلك المركزي)
التطبيقات النموذجية
خزائن التحكم المدمجة – ربط الرفوف المجاورة داخل حاويات واحدة حيث تكون المساحة محدودة
لوحات التحكم في الآلات – مثالية لآلات التعبئة، وأنظمة CNC، وخطوط التجميع الآلية
التحكم في العمليات – توسيع سعة I/O لأنظمة مراقبة درجة الحرارة والضغط والتدفق
أتمتة المباني – أنظمة التحكم في HVAC التي تتطلب وحدات I/O موزعة
إرشادات التثبيت
- إيقاف تشغيل النظام – قم بفصل الطاقة عن كلا الرفين المركزي والتوسعة قبل التركيب
- تركيب وحدات الواجهة – تأكد من وجود IM 360/361 في الرف المركزي في الفتحة 3، وIM 365 في رف التوسعة في الفتحة 3
- توصيل الكابل – قم بمحاذاة موصلات D-sub وثبتها بمسامير الإبهام (شد يدوي)
- تأريض الدرع – تحقق من استمرارية الدرع عند كلا موصلات الغلاف
- تمرير الكابل – حافظ على نصف قطر انحناء لا يقل عن 50 مم، وافصلها عن كابلات الطاقة
- تشغيل الطاقة – قم بتشغيل الرف المركزي أولاً، ثم رف التوسعة
- تحقق من التشغيل – تحقق من ضوء LED الأخضر BF على كلا وحدتي الواجهة
⚠️ مهم: لا تتجاوز مسافة 1 متر مع هذا الكابل. للمسافات الأطول، استخدم الإصدارات 2.5م (6ES7368-3BC51-0AA0)، 5م (6ES7368-3BF01-0AA0)، أو 10م (6ES7368-3CA01-0AA0).
دليل اختيار طول الكابل
| المسافة | رقم الطلب | الأفضل لـ |
|---|---|---|
| 1 متر | 6ES7368-3BB01-0AA0 (هذا المنتج) | رفوف متجاورة، لوحات مدمجة |
| 2.5 متر | 6ES7368-3BC51-0AA0 | تركيبات الخزائن القياسية |
| 5 أمتار | 6ES7368-3BF01-0AA0 | أنظمة متعددة الخزائن |
| 10 أمتار | 6ES7368-3CA01-0AA0 | تطبيقات المسافة القصوى |
ضمان الجودة
منتج سيمنز أصلي 100%
- 🔒 تغليف مختوم من المصنع مع ملصقات هولوجرافية
- 📜 تتبع كامل مع رموز الدُفعات
- ✅ موزع معتمد – تحقق في Siemens Industry Mall
- 🛡️ ضمان الشركة المصنعة لمدة 24 شهرًا
- ⚠️ قد تتسبب الكابلات المقلدة في أخطاء اتصال متقطعة وفشل النظام
المحتويات:
- 1× كابل واجهة Siemens 6ES7368-3BB01-0AA0 (1م)
- موصلات D-sub بقطر 37 دبوس مثبتة مسبقًا (كلا الطرفين)
- توثيق المنتج وشهادة المطابقة
الدعم الفني
يوفر Industrial Control Hub دعمًا شاملاً لجميع مكونات Siemens:
- 📧 استشارة ما قبل البيع لتصميم النظام
- 📚 الوصول إلى كتيبات Siemens الفنية وبيانات المنتج
- 🔧 إرشادات التثبيت والمساعدة في استكشاف الأخطاء وإصلاحها
- 🔄 إرجاع بدون متاعب خلال 30 يومًا (غير مستخدم، في العبوة الأصلية)
الأسئلة المتكررة
س: هل يمكنني استخدام هذا الكابل مع أنظمة S7-400؟
ج: لا، هذا الكابل مخصص حصريًا لـ S7-300. تستخدم S7-400 كابلات واجهة مختلفة.
س: هل الكابل قابل للتبديل الساخن؟
ج: غير مستحسن. قم بإيقاف تشغيل النظام قبل التوصيل/الفصل لتجنب تلف الوحدة.
س: هل يمكنني تمديد الكابل عن طريق توصيل عدة كابلات؟
ج: لا، استخدم كابلًا واحدًا بالطول المناسب (الحد الأقصى 10م). توصيل الكابلات على التوالي يسبب تدهور الإشارة.
س: ماذا لو احتجت إلى كابل أطول؟
ج: اطلب الطول المناسب: تتوفر إصدارات بطول 2.5م، 5م، أو 10م (انظر دليل الاختيار أعلاه).
