Product Description
نظرة عامة على المنتج
| المعلمة | تفاصيل |
|---|---|
| رقم القطعة | 6ES7223-1BF22-0XA0 |

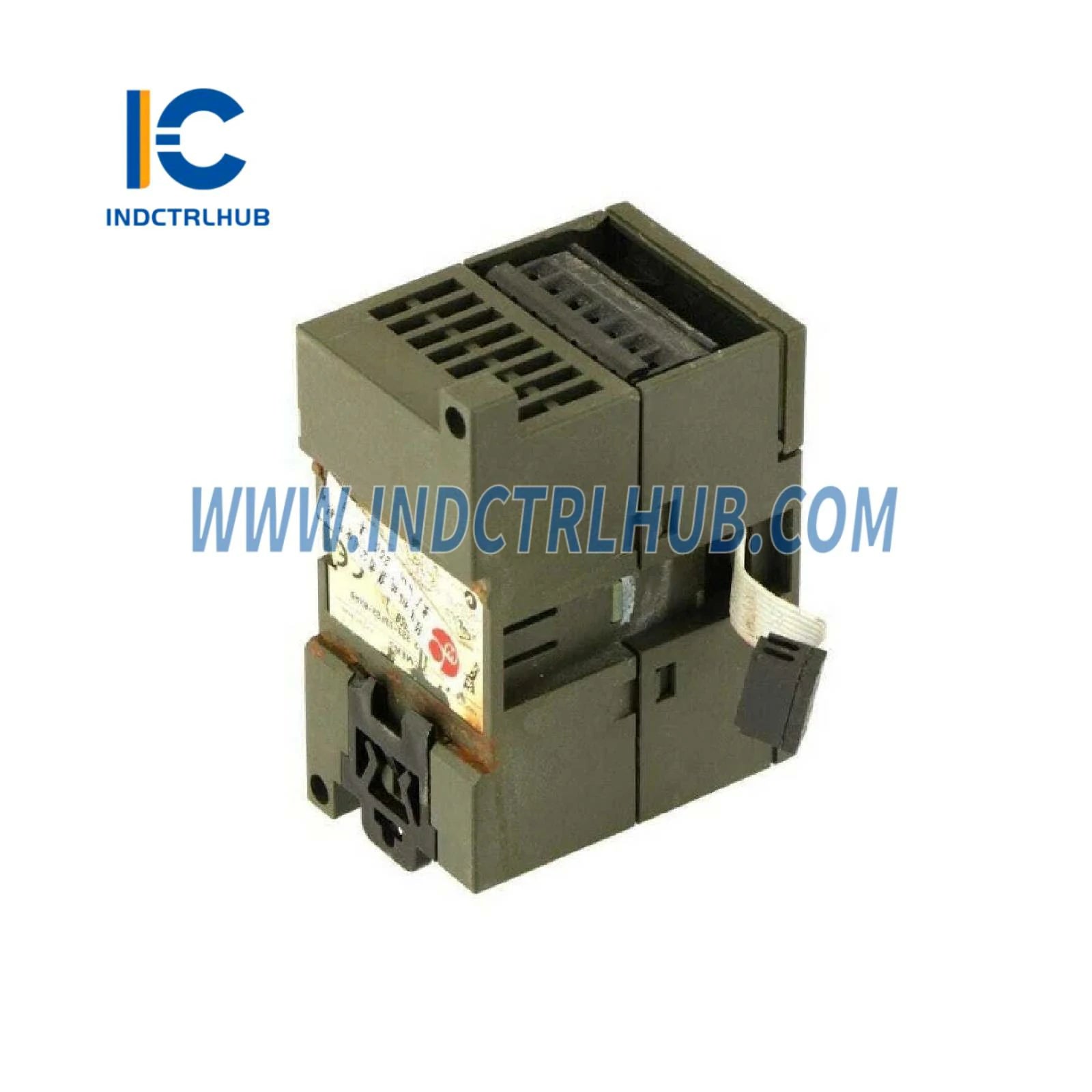

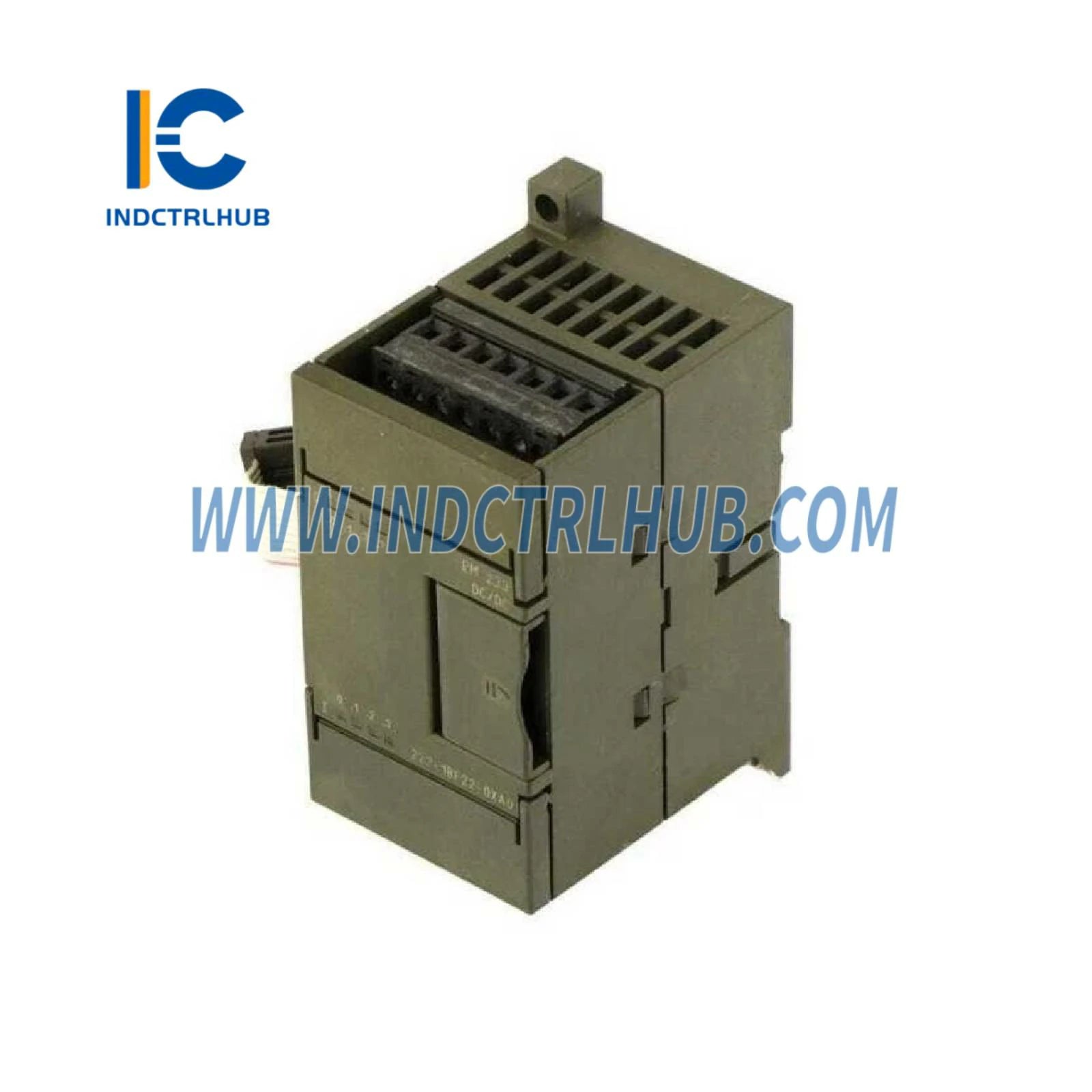

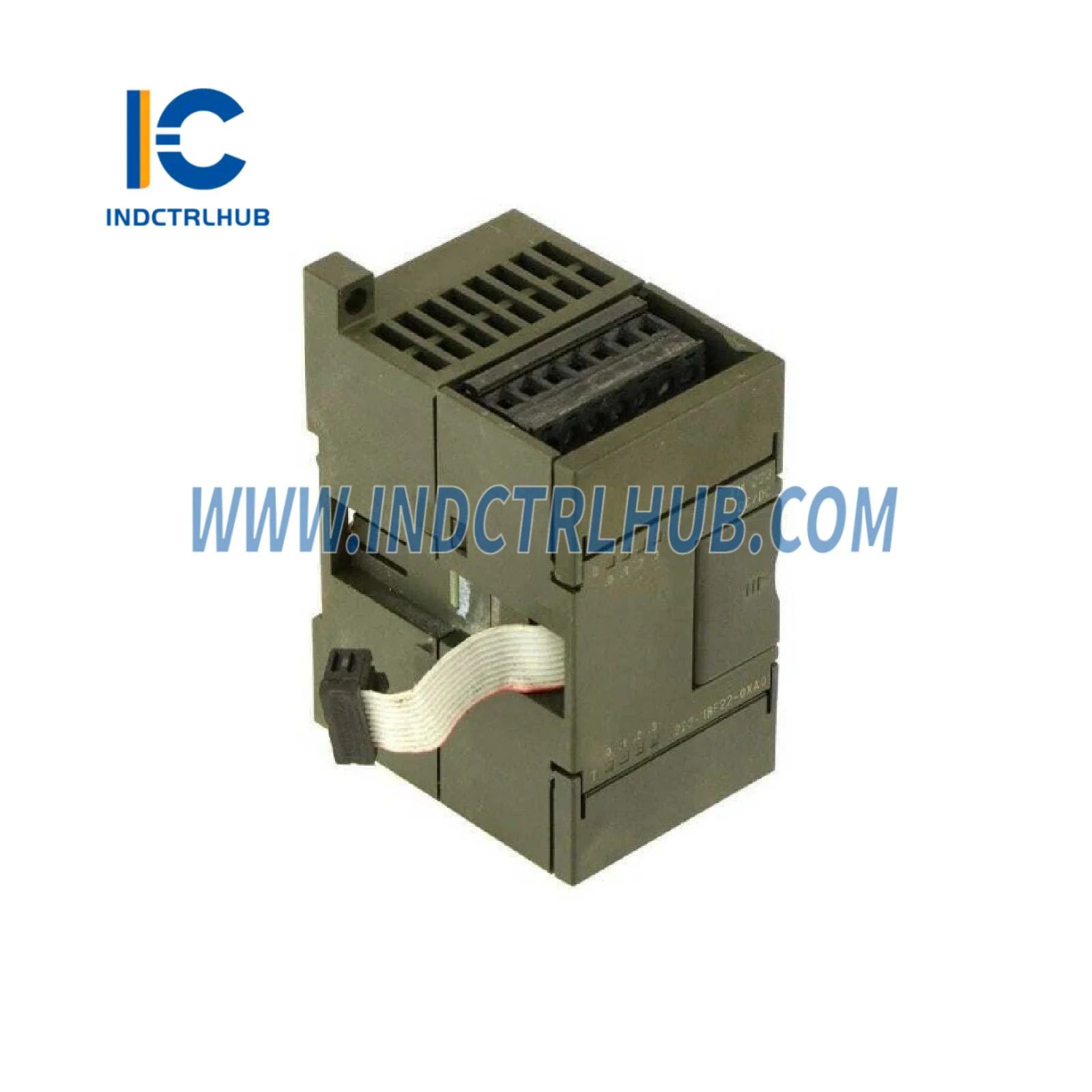

| اسم المنتج | وحدة الإدخال/الإخراج الرقمية SIMATIC S7-200 EM 223 |
| تطبيق | اكتساب الإشارة الرقمية والتحكم لأنظمة الأتمتة الصناعية والتحكم في العمليات، مناسبة لمراقبة المفاتيح/المستشعرات والتحكم في المرحلات/المشغلات |
| التوافق | وحدة تحكم منطقية قابلة للبرمجة SIMATIC S7-200؛ تتكامل مع وحدات المعالجة المركزية S7-22X و I/O الموزعة ET 200SP |
| الوظيفة | يوفر 4 مداخل رقمية معزولة و4 مخارج رقمية معزولة لمراقبة الحالة وتنفيذ الأوامر بشكل موثوق |
المواصفات الوظيفية
| المعلمة | تفاصيل |
|---|---|
| عدد المدخلات | 4 (رقمي، 24 فولت تيار مستمر، مصدر/مصرف، IEC النوع 1) |
| عدد المخارج | 4 (رقمي، 24 فولت تيار مستمر، ترانزستور مصدر، 0.5 أمبير كحد أقصى لكل مخرج) |
| جهد الإمداد | القيمة المقدرة (DC): 24 فولت؛ النطاق: 20.4 فولت إلى 28.8 فولت |
| تيار الإدخال | نموذجي: 6.8 مللي أمبير؛ الحد الأقصى: 15 مللي أمبير |
| تيار الخرج | 0.5 أمبير لكل مخرج؛ الإجمالي: 2 أمبير |
| طول الكابل | الحد الأقصى: 1000 م كابل محمي/غير محمي |
| درجة حرارة التشغيل | 0°C إلى 60°C (تركيب أفقي/عمودي)؛ تخفيض الأداء من -20°C إلى +60°C |
| درجة حرارة التخزين | -40°C إلى +70°C |
| الأبعاد | العرض: 45 مم؛ الارتفاع: 100 مم؛ العمق: 75 مم |
| الوزن | حوالي 0.08 كجم |
| تصنيف الحماية | IP20 |
| الشهادات | علامة CE؛ موافقة CSA؛ موافقة UL؛ cULus |
| الامتثال للمعايير | IEC 61131-2؛ EN 61000-6-4 (انبعاثات EMC)؛ EN 61000-6-2 (مناعة EMC) |
معلومات الطلب
| المعلمة | تفاصيل |
|---|---|
| تكوين رقم الجزء | 6ES7223-1BF22-0XA0 (EM 223، 4 DI/4 DO، 24 فولت تيار مستمر) |
| الخيارات المتاحة | متغيرات لعدد مختلف من مداخل/مخارج (مثلاً، 6ES7223-1BH32-0XB0 لـ 8 DI/8 DO) أو مخارج مرحلية |
| التخصيص | نطاق درجة حرارة موسع أو شهادات محددة متاحة عند الطلب |
