Product Description

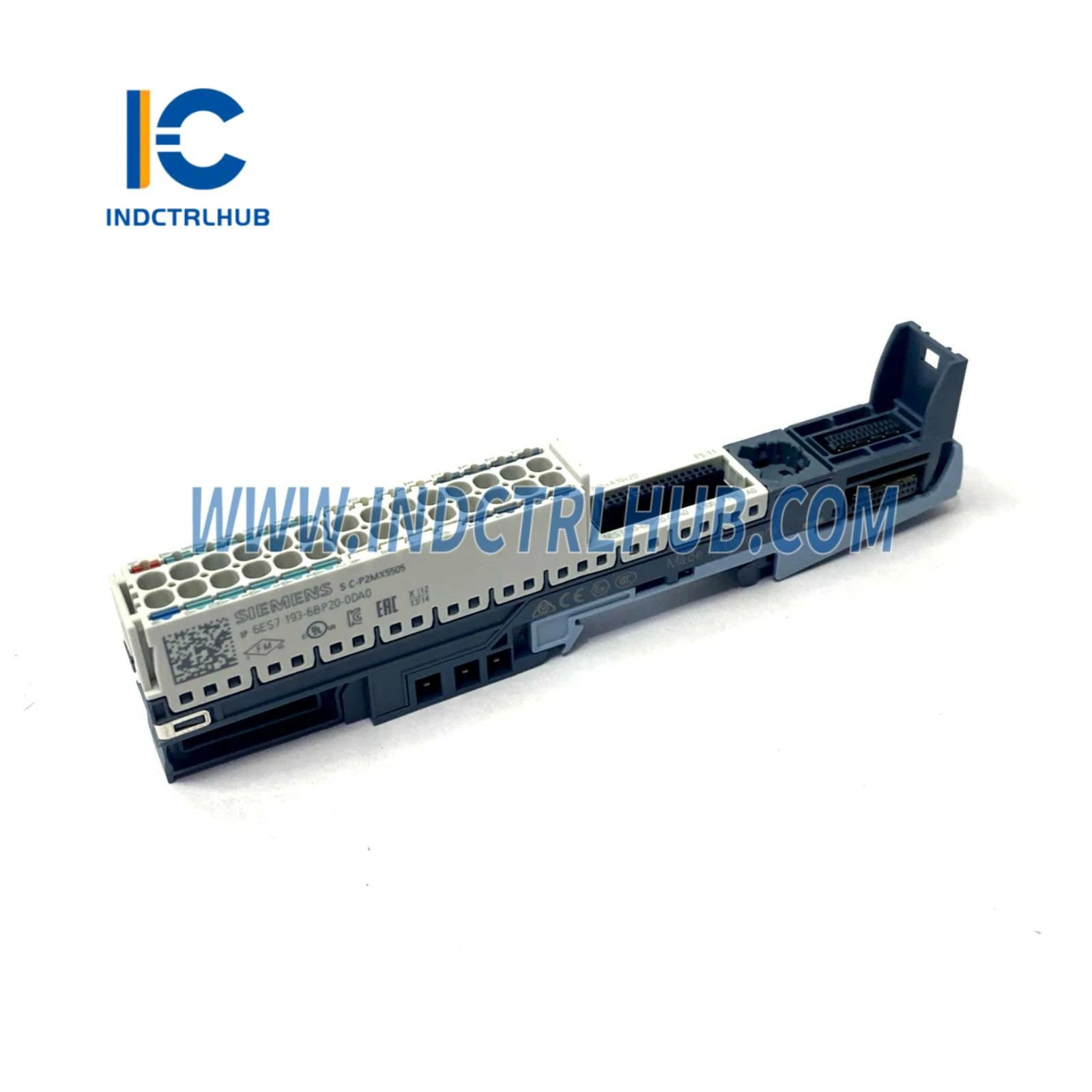

وحدة الأساس Siemens 6ES7193-6BP20-0DA0 SIMATIC ET 200SP BU15-P16+A10+2D – منصة إدخال/إخراج معيارية متميزة
تقدم وحدة الأساس Siemens 6ES7193-6BP20-0DA0 SIMATIC ET 200SP BU15-P16+A10+2D تثبيتًا قويًا موفرًا للمساحة وتوزيع طاقة لوحدات الإدخال/الإخراج ET 200SP في بيئات الأتمتة الصناعية الصعبة. مصممة للتحكم في العمليات، وأنظمة السلامة، وهياكل الإدخال/الإخراج الموزعة، تضمن هذه الوحدة الأساسية نقل إشارة موثوق وتكامل سلس مع شبكات PROFINET.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| رقم المقالة | 6ES7193-6BP20-0DA0 |
| عائلة المنتج | SIMATIC ET 200SP |
| نوع وحدة القاعدة | BU15-P16+A10+2D |
| العرض | 15 مم |
| مزود الطاقة | P16 (موصل طاقة 16 دبوس) |
| جهد مساعد | A10 (إمداد مساعد بعشرة دبابيس) |
| واجهة البيانات | 2D (موصل بيانات مزدوج) |
| نوع التثبيت | قضيب DIN 35 مم |
| درجة حرارة التشغيل | -40°C إلى +70°C |
| تصنيف الحماية | IP20 |
| الامتثال | CE، UL، cULus، ATEX |
الميزات والفوائد الرئيسية
- تصميم مدمج بعرض 15 مم: يعزز كفاءة مساحة الخزانة في أنظمة التحكم الموزعة
- موصلات بيانات مزدوجة: يضمن مسارات اتصال زائدة للتطبيقات الحرجة
- وحدات قابلة للتبديل الساخن: استبدال وحدات الإدخال/الإخراج أثناء التشغيل دون إيقاف النظام
- توزيع طاقة مدمج: موصل P16 يوفر طاقة موثوقة للوحدات المتصلة
- نطاق درجة حرارة واسع: يعمل بشكل موثوق من -40°C إلى +70°C في بيئات صناعية قاسية
- تركيب بدون أدوات: التثبيت السريع على قضبان DIN القياسية يسرع من عملية التشغيل
سيناريوهات التطبيق
يتفوق Siemens ET 200SP BaseUnit 6ES7193-6BP20-0DA0 في أتمتة العمليات، وأنظمة تنفيذ التصنيع، وأنظمة السلامة المؤتمتة. قم بنشر هذه الوحدة الأساسية مع Siemens 6ES7193-6BP00-0DA1 للتكوينات القياسية أو اقترن مع 6ES7193-6PA00-0AA0 Type A0 BaseUnit للتثبيتات المدمجة.
اندمج بسلاسة مع Siemens 6ES7155-6AA01-0BN0 PROFINET Interface Module لإنشاء اتصال عالي السرعة مع وحدات تحكم S7-1500. اجمعه مع 6ES7131-6BF01-0BA0 Digital Input Module و 6ES7132-6BF01-0BA0 Digital Output Module لحلول I/O منفصلة كاملة.
تكامل النظام والمكونات المتوافقة
ابنِ محطات I/O قابلة للتوسع بتركيب 6ES7193-6BP20-0DA0 BaseUnit على سكة التثبيت Siemens 6DL1193-6MD00-0AA0. لمعالجة الإشارات التناظرية، قم بتوصيل 6ES7134-6JD00-0CA1 Analog Input Module أو 6ES7134-6GB00-0BA1 2AI Module لتطبيقات القياس الدقيقة.
للتثبيتات عالية الكثافة، استخدم وحدات 6ES7132-6BH01-0BA0 16-Channel Digital Output. عزز موثوقية النظام باستخدام 6ES7155-6BA01-0CN0 IM 155-6PN HF Interface للاتصال الاحتياطي عبر PROFINET.
الأسئلة الشائعة والأجوبة
س: هل 6ES7193-6BP20-0DA0 متوافق مع وحدات التحكم S7-1200؟
ج: نعم، عند اقترانها بوحدة واجهة ET 200SP PROFINET، تندمج هذه الوحدة BaseUnit بسلاسة مع وحدات التحكم S7-1200 و S7-1500 و S7-300/400 عبر PROFINET IO.
س: هل يمكنني خلط أنواع وحدات الإدخال/الإخراج المختلفة على نفس وحدة الأساس؟
ج: بالتأكيد. تدعم بنية ET 200SP المزج المرن بين الوحدات الرقمية والتناظرية ووحدات التكنولوجيا على سكة تركيب واحدة، مقيدة فقط بميزانية الطاقة وتكوين الناقل.
س: ما هو الحد الأقصى لعدد الوحدات لكل محطة ET 200SP؟
ج: تدعم كل محطة ET 200SP ما يصل إلى 64 وحدة إدخال/إخراج (32 وحدة BaseUnits مع وحدات بعرض مزدوج)، اعتمادًا على مواصفات وحدة الواجهة وسعة مصدر الطاقة.
س: هل تدعم هذه الوحدة الأساسية التبديل الساخن؟
ج: نعم، يمكن استبدال وحدات ET 200SP أثناء التشغيل دون إيقاف تشغيل النظام، مما يقلل من وقت التوقف في العمليات الحرجة.
س: ما الفرق بين BU15-P16+A10+2D و BU15-P16+A0+2D؟
ج: يتضمن المتغير A10 موصل جهد مساعد بـ 10 دبابيس للوحدات التي تتطلب طاقة منطقية منفصلة، بينما توفر وحدات A0 BaseUnits الطاقة فقط من خلال الموصل الرئيسي P16.
الضمان والدعم
تتضمن جميع وحدات Siemens SIMATIC ET 200SP BaseUnits ضمان المصنع لمدة 12 شهرًا يغطي العيوب في المواد والتصنيع. يوفر فريق الدعم الفني لدينا إرشادات خبراء حول تكوين النظام، واستكشاف الأخطاء وإصلاحها، والتكامل مع بنية الأتمتة الحالية.
لماذا تختار Industrial Control Hub؟
يختص Industrial Control Hub بمكونات الأتمتة الصناعية المتميزة لأنظمة التحكم في العمليات وأنظمة السلامة. نحن نحافظ على مخزون واسع من وحدات Siemens ET 200SP الأصلية، مما يضمن تنفيذ الطلبات بسرعة وجودة منتجات أصلية. يقدم فريقنا خبرة فنية لتحسين بنية الإدخال/الإخراج الموزعة الخاصة بك لتحقيق أقصى قدر من الموثوقية والأداء.
