Product Description
نظرة عامة على المنتج
| المعلمة | تفاصيل |
|---|---|
| رقم القطعة | SDCS-PIN-48-COAT / 3BSE004939R1004 |

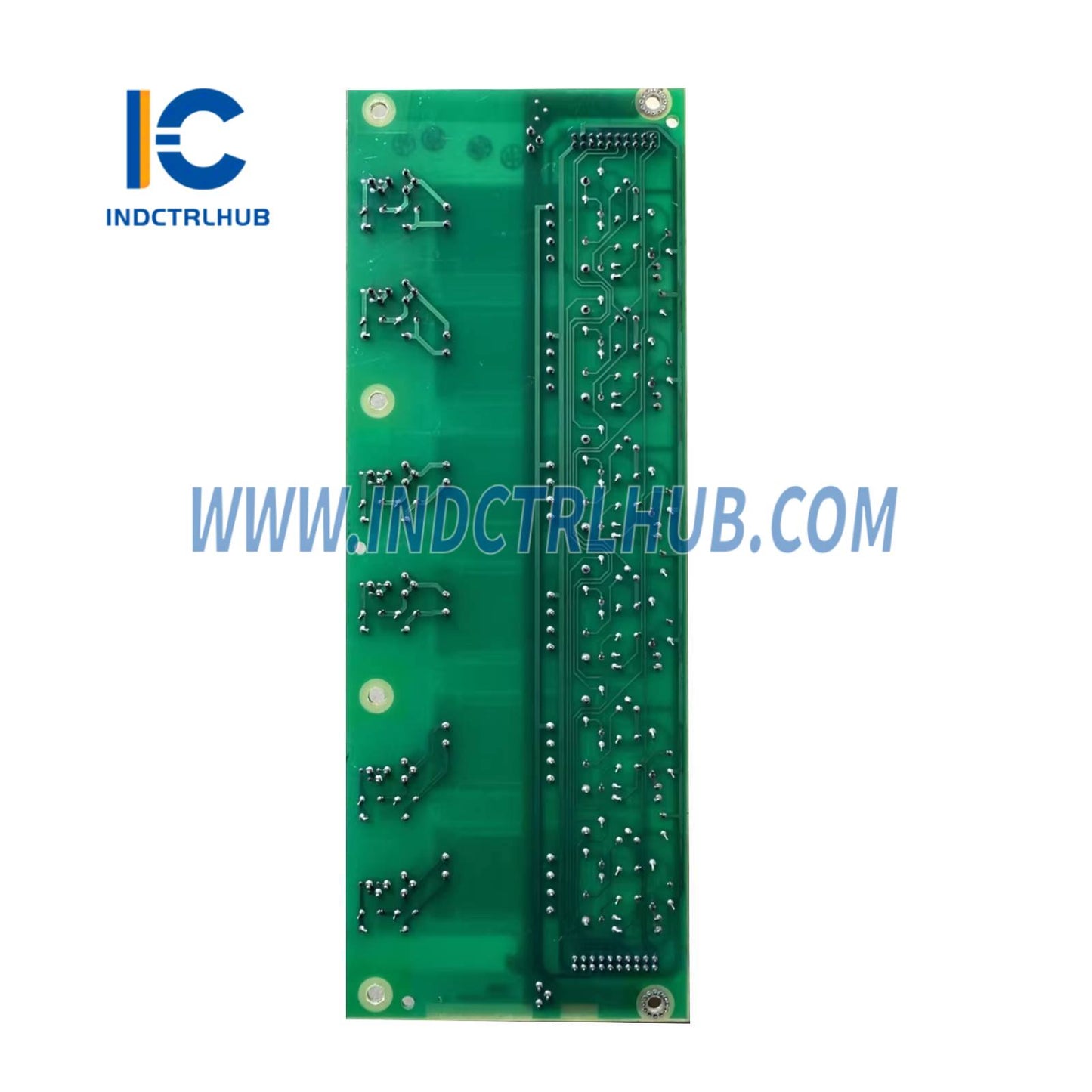

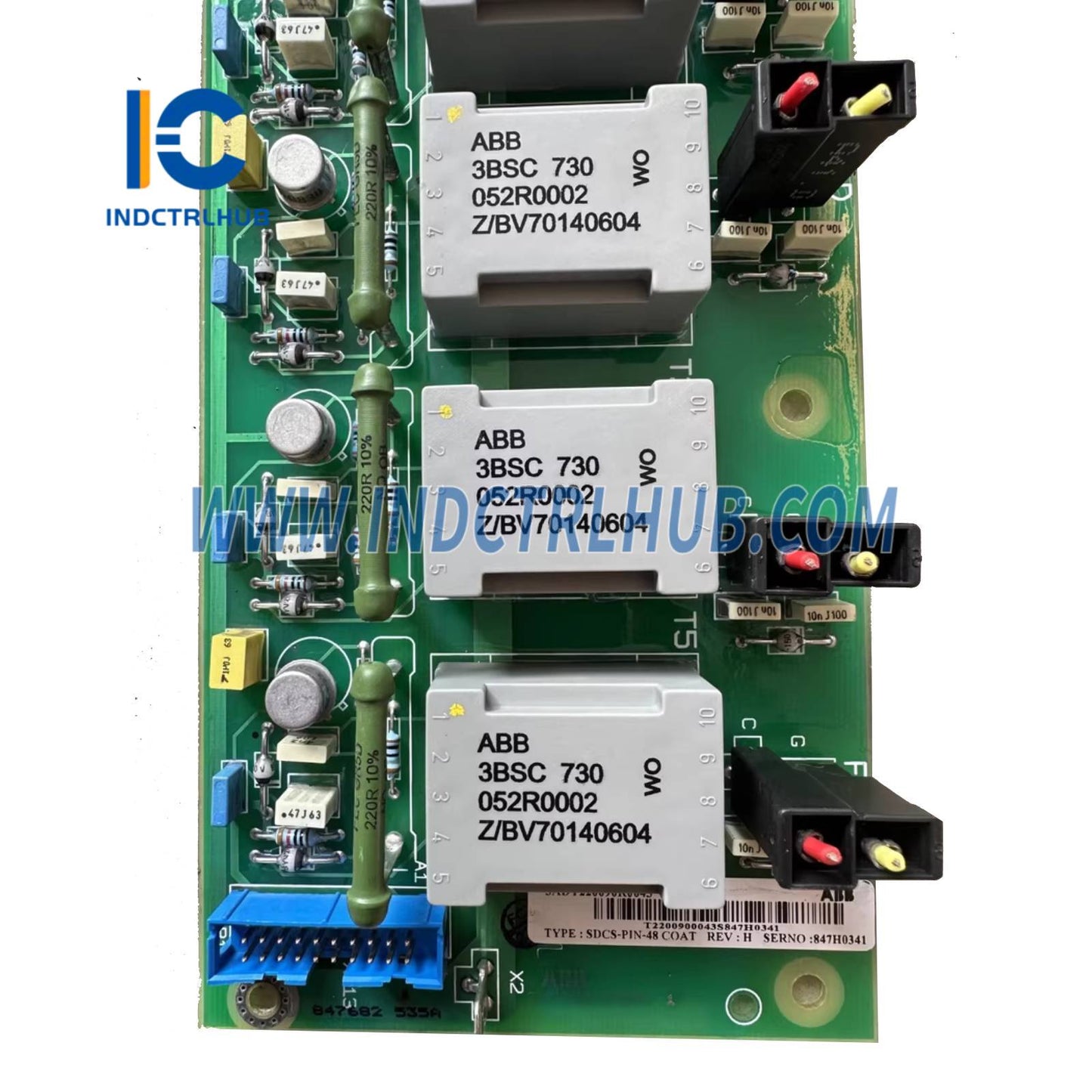

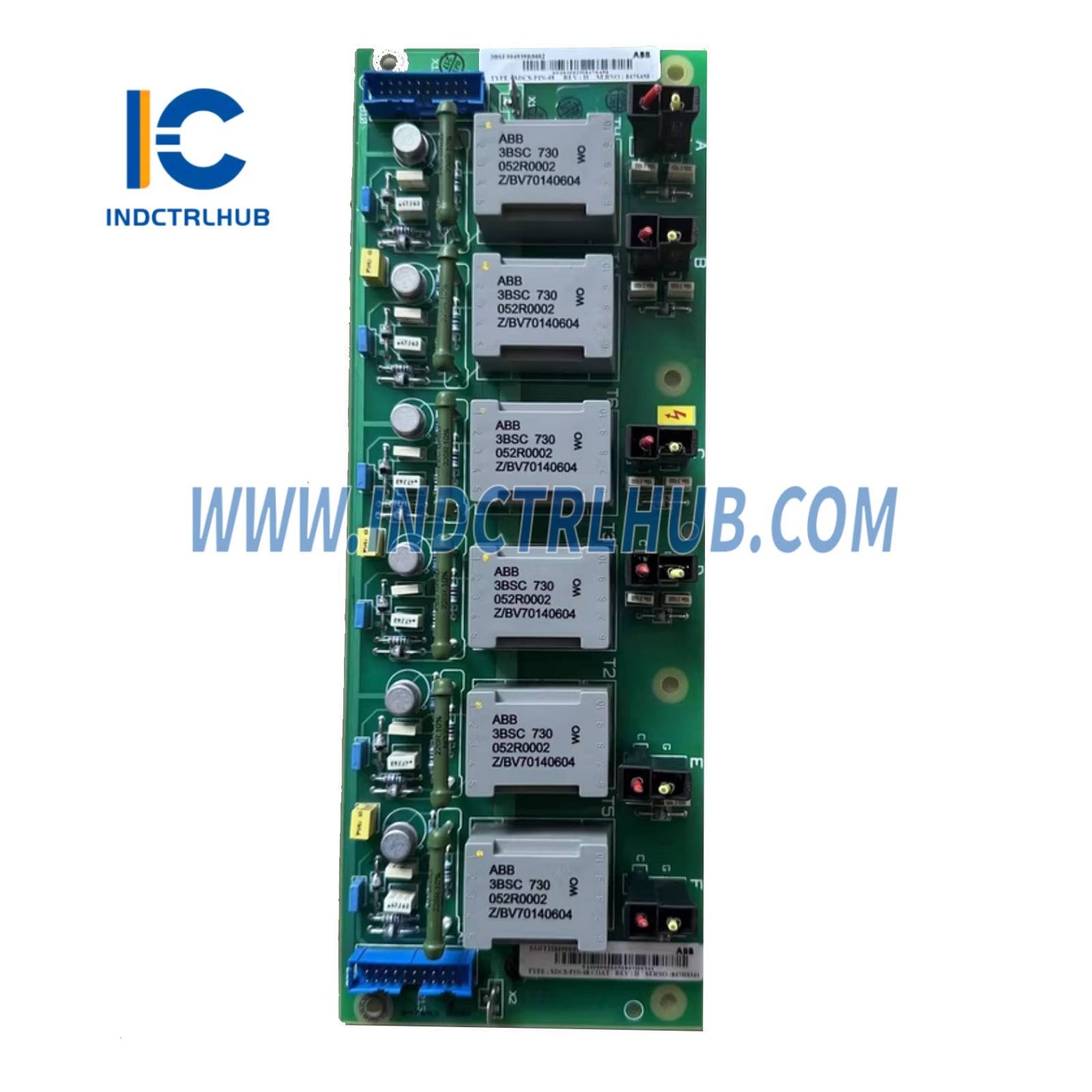

| اسم المنتج | لوحة واجهة الطاقة SDCS-PIN-48-COAT |
| تطبيق | واجهة طاقة لمحركات ABB DCS500/DCS800 في أنظمة الأتمتة الصناعية |
| التوافق | متوافق مع أنظمة تشغيل ABB DCS500 وDCS800، بما في ذلك لوحات التحكم مثل SDCS-CON ووحدات الطاقة |
| وظيفة | يوزع الطاقة على مكونات القيادة، مما يضمن إمدادًا مستقرًا وموثوقية النظام مع طلاء مطبق للبيئات القاسية |
المواصفات الوظيفية
| المعلمة | تفاصيل |
|---|---|
| جهد الإدخال | 230 فولت تيار متردد |
| جهد الإخراج | 0 - 230 فولت تيار متردد |
| تصنيف التيار | 4.8 أمبير |
| التكرار | 50/60 Hz |
| تصنيف الطاقة | 1.1 كيلو واط |
| درجة حرارة التشغيل | -10°C إلى +55°C |
| درجة حرارة التخزين | -20°C إلى +85°C |
| الأبعاد | 287 مم × 190 مم × 60 مم |
| الوزن | 2.5 كجم |
| التركيب | مركب على لوحة الدوائر المطبوعة داخل غلاف المحرك |
| الحماية | حمايات من زيادة الجهد، زيادة التيار، والدوائر القصيرة؛ طلاء مطبق لمقاومة الغبار والرطوبة |
| الشهادات | معلمة بشارة CE؛ متوافقة مع RoHS؛ مناسبة للبيئات الصناعية |
| الامتثال للمعايير | متوافق مع IEC 61131-2 لوحدات التحكم القابلة للبرمجة؛ API 670 لحماية المحركات ذات الصلة |
معلومات الطلب
| المعلمة | تفاصيل |
|---|---|
| تكوين رقم القطعة | 3BSE004939R1004 (لوحة واجهة الطاقة SDCS-PIN-48-COAT مع طلاء مطبق) |
| الخيارات المتاحة | الإصدار غير المطلي (SDCS-PIN-48)؛ متغيرات لتصنيفات جهد أو تيار مختلفة |
| التخصيص | التكامل مع إعدادات ABB DCS محددة أو الحماية الإضافية متاحة عند الطلب |
